A befolyásolási együttható módszer a helyszíni kiegyensúlyozáshoz
Egy befolyásossági együttható egy komplex vektor – amelynek van amplitúdója és fázis szög – amely leírja, hogyan reagál egy rotorrendszer egy ismert kiegyensúlyozatlanság. Ez a változást mutatja rezgés egy mérési ponton, amelyet egy ismert érték hozzáadásával állítottak elő próbasúly egy helyen egy korrekciós síkEgyszerűen fogalmazva ez az együttható azt jelenti: „egy ilyen méretű, ilyen szögben elhelyezett próbasúly esetén a csapágy rezgése ennyivel és ebben az irányban változott.” Ez az egyetlen számpár a modern helyszíni kiegyensúlyozás.
A legnagyobb előnye, hogy lehetővé teszi a gép pontos kiegyensúlyozását without a rotor fizikai tulajdonságainak – tömegének, merevségének vagy csillapításának – ismeretében. Megmérjük a válaszreakciót, és hagyjuk, hogy az a teljes rendszerről adjon képet.
1. Fogalommeghatározás: Mit jelent a befolyási együttható?
A kiegyensúlyozatlanság által okozott rezgés vektor: van nagysága (mennyire mozog a csapágy) és iránya (a csúcs szöghelyzete a tengelyhez viszonyítva, amelyet egy fordulatszámmérő (impulzus). A kiegyensúlyozatlanság szintén vektor – egy adott sugárnál és szögben elhelyezkedő tömeg. A hatási együttható egyszerűen a kettő aránya, azaz az alkalmazott kiegyensúlyozatlanság egységére jutó válasz, amelyet olyan mértékegységekben fejeznek ki, mint például mm/s/gramm egy adott sugárnál. Mivel két vektor arányáról van szó, ez maga is vektor, ezért a kiegyensúlyozáshoz kapcsolódó összes számítás vektorösszeadás és osztás, nem pedig a szokásos skaláris számítások.
2. Miért olyan hatékony ez a módszer?
A módszer erőssége abban rejlik, hogy a gépet „fekete dobozként” kezeli. Ahelyett, hogy elméletileg modellezné a rotort, gyakorlati tesztet hajt végre a rendszer saját, egyedi reakciójának mérésére. Az előnyök ebből közvetlenül következnek:
- Nagy pontosság: egyszerre figyelembe veszi az összes valós dinamikai hatást – a csapágymerevséget, a tartószerkezet rugalmasságát, az alapzat viselkedését és aerodinamikai erők — mivel ezek mindegyike már benne van a mért válaszban.
- Sokoldalúság: ugyanúgy működik egysíkú and complex multi-plane problémák, mindkét merev és rugalmas rotors.
- Nincs szétszerelés: ez a helyszíni munkákra vonatkozó szabvány, amely a gépet beépített állapotában, valós üzemi terhelések, fordulatszámok és hőmérsékletek mellett – vagyis abban az állapotban, amelyben ténylegesen működik – egyensúlyozza ki.
3. Az egysíkú eljárás lépésről lépésre
Egy síkú egyensúlyi helyzet esetén a módszer egy világos, logikus lépéssorozatot követ. Minden futtatás egy rezgésvektort eredményez, és az együttható ezek közötti különbségből adódik.
- Első futtatás (1. futtatás): A gép normál üzemi körülmények között történő működése közben mérjük meg a csapágyon a kezdeti rezgésvektort – az A₁ amplitúdót és a P₁ fázist. Ez az eredeti kiegyensúlyozatlanságra adott válasz, nevezzük O-nak.
- Próbasúlyos futtatás (2. futtatás): Állítsa le a gépet, majd rögzítsen egy ismert próbasúlyt T egy ismert szöghelyzetben – mondjuk 0°-ban – a korrekciós síkon.
- Mérjük meg az új választ: Indítsuk újra a rendszert, és olvassuk be az új vektort, az A₂ amplitúdót és a P₂ fázist. Ez az eredeti kiegyensúlyozatlanság és a próbasúly hatásának vektorösszege, azaz O + T.
- Keresse meg a különbséget: a műszer elvégzi az A₂ − A₁ vektorok kivonását, hogy elkülönítse a kizárólag a próbasúlynak tulajdonítható T vektorthatás.
- Számítsuk ki az együtthatót (α): a próbasúly hatását el kell osztani magával a próbasúllyal — α = Thatás / T — az egyensúlyhiány egységére jutó válaszérték megadásával.
- Számítsuk ki a korrekciót: az eredeti rezgés semlegesítéséhez olyan súlyra van szükség, amelynek hatása pontosan −A₁, így a szükséges korrekciós súly van W = −A₁ / α.
- Telepítés és ellenőrzés: vegye le a próbasúlyt, állítsa be a kiszámított korrekciót, majd futtassa újra a rendszert, hogy meggyőződjön arról, a rezgés elfogadható szintre csökkent-e.
Az egész folyamat csupán három vektorból és két műveletből áll: kivonással meghatározzuk a kísérleti hatást, osztással kiszámítjuk az együtthatót, majd a nem kívánt rezgést elosztjuk ezzel az együtthatóval, hogy megkapjuk a megoldást.
A vektorok számítását kézzel könnyű elrontani, ezért a legtöbb mérnök ezt a feladatot a szoftverre bízza. A mi Befolyásolási együttható kalkulátor kifejti az egysíkú esetet, és a Próbasúly-kalkulátor segít a megfelelő kezdeti próba-terhelés meghatározásában, így a 2. futtatás egyértelmű, mérhető változást eredményez anélkül, hogy a rotort túlterhelné.
4. Többsíkú kiegyensúlyozás
Ugyanez az elv kiterjeszthető két síkra és azon túlra is, bár az algebrai kifejezések bonyolultabbá válnak. Egy kétsíkú kiegyensúlyozás a műszer meghatározza four befolyási együtthatók – az 1. síkban elhelyezett súly mindkét csapágyra gyakorolt hatása, valamint a 2. síkban elhelyezett súly mindkét csapágyra gyakorolt hatása –, amelyek leképezik a síkok közötti kölcsönhatást. Ezután egy vektoros egyenletcsoportot old meg, hogy egyszerre meghatározza mindkét sík megfelelő tömegét és szögét. Ez teszi lehetővé, hogy a módszer kezelni tudja dinamikus (páros) kiegyensúlyozatlanság és elvileg szinte bármilyen forgógép esetében. Az egy vagy több kritikus fordulatszámon át hajlító rugalmas rotorok esetében az elgondolás tovább bővül modális kiegyensúlyozás, ahol minden jelentős módra meghatározzák az együtthatókat.
5. Gyakorlati szempontok és buktatók
A módszer egy alapvető feltételezésen nyugszik: hogy a rendszer lineáris és stabil, így a ma mért együttható holnap is érvényes marad. Ebből több gyakorlati következtetés is levonható:
- Ismételhető sebesség: az együttható a fordulatszámtól függ. Minden futást azonos fordulatszámon kell végrehajtani, különösen a kritikus sebesség ahol a válasz hirtelen megváltozik.
- Tiszta próbaválasz: a próbasúlynak annyira kell megváltoztatnia a rezgést, hogy megbízható mérésre legyen lehetőség; ha túl kicsi, akkor az A₂ − A₁ különbséget elnyomja a zaj.
- Stabil körülmények: a hőmérséklet, a terhelés vagy lazaság eltéríti a valódi együtthatót és eltorzítja az eredményt – az ilyen hibákat a kiegyenlítés előtt ki kell zárni.
- Tárolt együtthatók: Ha egy adott gépre vonatkozóan már ismerjük az együtthatót, azt újra felhasználhatjuk a gyors trim-kiegyensúlyozás új próbaüzem nélkül, a gyártási rotorok egylépéses kiegyensúlyozásának alapja.

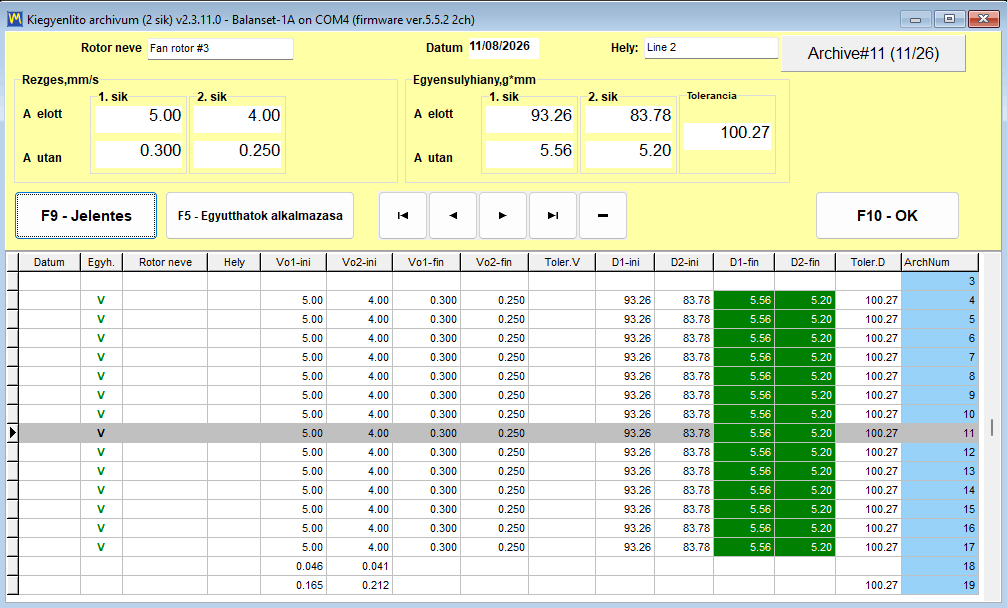

A terepen mindez egy hordozható, kétcsatornás analizátoron belül történik. A Balanset-1A minden futtatás során megméri az 1× amplitúdót és fázist, automatikusan kiszámítja a befolyási együtthatókat, kiszámítja az egy- vagy két síkú korrekciót, majd ellenőrzi a maradék kiegyensúlyozatlanság a kiválasztott ISO 21940-11 osztályhoz viszonyítva – így a fenti elméletet néhány gyakorlati lépéssé alakítva a helyszínen.
