Метод коэффициента влияния для балансировки поля
Ан коэффициент влияния — это комплексный вектор, несущий как амплитуду, так и фаза угол, — описывающий реакцию роторной системы на известное дисбаланс. Он фиксирует изменение вибрация в одной точке измерения, полученного добавлением известного пробный вес в одной точке на плоскость коррекции. Проще говоря, коэффициент означает: “при пробном грузе такой массы, установленном под таким углом, вибрация на подшипнике изменилась на такую величину и в таком направлении.” Эта единственная пара чисел является основой современной балансировка на месте.
Главное его достоинство состоит в том, что он позволяет точно отбалансировать машину без без знания физических характеристик ротора — его массы, жёсткости или демпфирования. Вы измеряете отклик и позволяете ему отразить всю систему целиком.
1. Определение: что представляет собой коэффициент влияния
Вибрация, вызванная дисбалансом, является вектором: она имеет величину (амплитуда перемещения подшипника) и направление (угловое положение пика относительно вала, фиксируемое тахометр импульсом). Дисбаланс, в свою очередь, тоже является вектором — масса на радиусе и под углом. Коэффициент влияния — это просто их отношение: отклик на единицу приложенного дисбаланса, выраженный, например, в мм/с на грамм при заданном радиусе. Поскольку это отношение двух векторов, он сам является вектором, и всё балансировочное вычисление сводится к сложение векторов и делению, а не к обычной скалярной математике.
2. Почему этот метод столь эффективен
Сила этого подхода заключается в том, что он рассматривает машину как “чёрный ящик.” Вместо теоретического моделирования ротора проводится практический испытательный запуск для измерения собственного уникального отклика системы. Преимущества из этого вытекают напрямую:
- Высокая точность: он одновременно учитывает все реальные динамические факторы — жёсткость подшипников, гибкость опорной конструкции, поведение фундамента и аэродинамические силы — поскольку все они уже заложены в измеренный отклик.
- Универсальность: одинаково применимо для одноплоскостной and complex multi-plane задачах, как на жесткий и гибкий rotors.
- Разборка не требуется: он является стандартом для работы на месте эксплуатации: балансировка машины в установленном состоянии при реальных рабочих нагрузках, скоростях и температурах — именно в тех условиях, в которых она фактически работает.
3. Процедура балансировки в одной плоскости: пошаговое описание
При балансировке в одной плоскости метод следует чёткой логической последовательности. Каждый пуск даёт один вектор вибрации, а коэффициент влияния определяется из их разности.
- Исходный пуск (Пуск 1): при нормальных рабочих условиях машины измеряют исходный вектор вибрации — амплитуду A₁ и фазу P₁ — на подшипнике. Это отклик на исходный дисбаланс, обозначим его O.
- Пуск с пробным грузом (Пуск 2): останавливают машину и устанавливают известный пробный груз T в известном угловом положении, например 0°, в плоскости коррекции.
- Измерение нового отклика: запускают машину и регистрируют новый вектор — амплитуду A₂ и фазу P₂. Это векторная сумма исходного дисбаланса и влияния пробного груза: O + T.
- Определение изменения: прибор выполняет векторное вычитание A₂ − A₁, выделяя вектор, обусловленный исключительно пробным грузом, Tэффект.
- Вычисление коэффициента влияния (α): делят эффект пробного груза на сам пробный груз — α = Tэффект / T — получая отклик на единицу дисбаланса.
- Вычисление корректирующего груза: чтобы скомпенсировать исходную вибрацию, необходим груз, влияние которого равно в точности −A₁; поэтому требуемый корректирующий вес является W = −A₁ / α.
- Установите и проверьте: снимают пробный груз, устанавливают рассчитанный корректирующий груз и выполняют контрольный пуск, чтобы убедиться, что вибрация снизилась до допустимого уровня.
Весь цикл сводится к трём векторам и двум операциям: вычитание для нахождения эффекта пробного груза, деление для нахождения коэффициента, затем деление нежелательной вибрации на этот коэффициент для нахождения корректирующего груза.
Векторные вычисления легко выполнить неверно вручную, поэтому большинство инженеров доверяют их программному обеспечению. Наш Калькулятор коэффициента влияния выполняет расчёт для случая одной плоскости за Вас, а Калькулятор пробного веса помогает выбрать подходящую начальную пробную массу, чтобы Пуск 2 дал чёткое, измеримое изменение без чрезмерной нагрузки на ротор.
4. Балансировка в нескольких плоскостях
Тот же принцип распространяется на балансировку в двух плоскостях и более, хотя алгебра при этом усложняется. Для баланс в двух плоскостях прибор определяет four коэффициентов влияния — воздействия груза в плоскости 1 на каждый из двух подшипников и воздействия груза в плоскости 2 на каждый подшипник — что позволяет учесть перекрёстную связь между плоскостями. Затем решается система одновременных векторных уравнений для нахождения правильной массы и угла для обеих плоскостей одновременно. Именно это позволяет методу работать с динамическим (моментным) дисбалансом и, в принципе, практически с любой вращающейся машиной. Для гибких роторов, проходящих через одну или несколько критических скоростей, идея получает дальнейшее развитие в балансировка модалей, где коэффициенты измеряются для каждой значимой формы колебаний.
5. Практические условия и возможные трудности
Метод основан на одном ключевом допущении — что система является линейный и стабильный, так что коэффициент, измеренный сегодня, остаётся справедливым завтра. Из этого вытекает ряд практических следствий:
- Воспроизводимая частота вращения: коэффициент зависит от частоты вращения. Каждый пуск должен выполняться при одинаковом значении об/мин, особенно вблизи критическая скорость где отклик резко изменяется.
- Чёткий пробный отклик: пробный груз должен изменять вибрацию достаточно, чтобы её можно было надёжно измерить; если груз слишком мал, разность A₂ − A₁ тонет в шуме.
- Стабильные условия: изменение температуры, нагрузки или рыхлость смещает истинный коэффициент и искажает результат — перед балансировкой необходимо исключить подобные неисправности.
- Сохранённые коэффициенты: после однократного определения для данной машины коэффициент можно повторно использовать для быстрой балансировка без нового пробного пуска — это основа однопусковой балансировки серийных роторов.

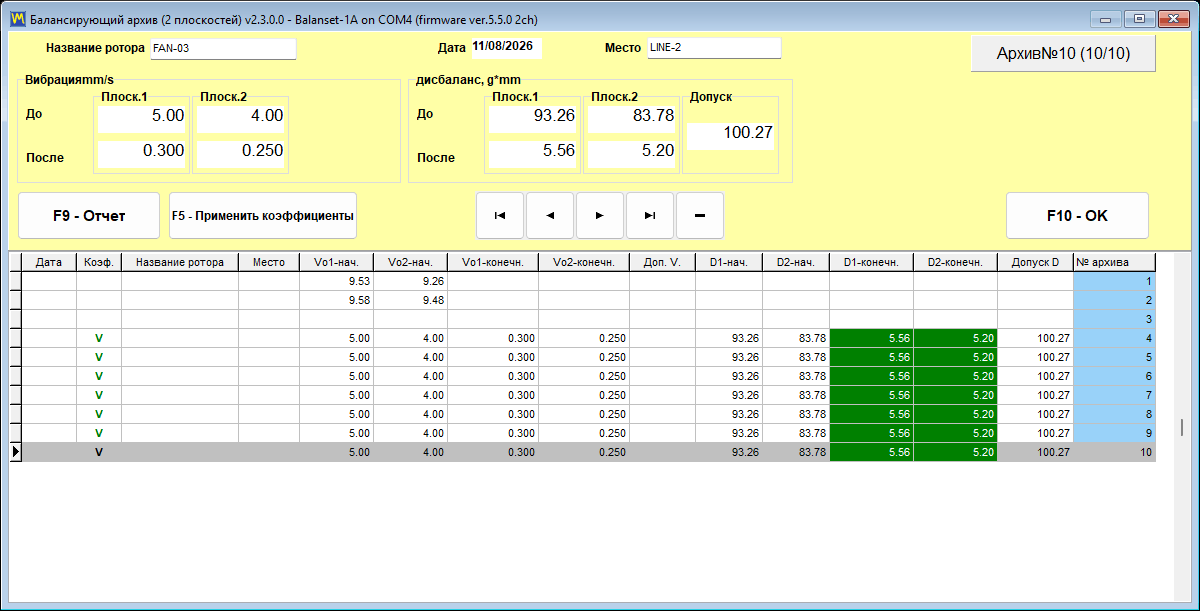

На практике всё это происходит внутри портативного двухканального анализатора вибрации. Прибор Балансет-1А измеряет амплитуду и фазу составляющей 1× при каждом пуске, автоматически вычисляет коэффициенты влияния, решает задачу коррекции в одной или двух плоскостях, а затем проверяет остаточный дисбаланс остаточный дисбаланс по выбранному классу точности ISO 21940-11 — превращая изложенную теорию в несколько пошаговых операций непосредственно на месте.
