Metoda współczynnika wpływu do wyważania w terenie
Jakiś współczynnik wpływu jest wektorem złożonym — zawierającym zarówno amplitudę, jak i faza kąt — który opisuje, w jaki sposób układ wirnika odpowiada na znane niewyważenie. Opisuje zmianę wibracja w jednym punkcie pomiarowym, uzyskana przez dodanie znanego ciężarek próbny w jednym miejscu na płaszczyzna korekcyjna. Mówiąc wprost, współczynnik ten stwierdza: “dla masy próbnej o danej wielkości, umieszczonej pod danym kątem, drgania na łożysku zmieniły się o tyle i w tym kierunku.” Ta pojedyncza para liczb jest podstawą nowoczesnego wyważanie w terenie.
Jego ogromną zaletą jest to, że umożliwia dokładne wyważenie maszyny bez bez znajomości fizycznych właściwości wirnika — jego masy, sztywności ani tłumienia. Mierzy się odpowiedź układu i pozwala jej mówić w imieniu całego systemu.
1. Definicja: Co oznacza współczynnik wpływu
Drgania wywołane niewyważeniem są wektorem: mają amplitudę (jak bardzo przemieszcza się łożysko) i kierunek (kąt położenia szczytu względem wału, wyznaczony przez tachometr impuls). Niewyważenie jest również wektorem — masą na promieniu i kącie. Współczynnik wpływu to po prostu stosunek między nimi — odpowiedź układu na jednostkowe przyłożone niewyważenie, wyrażona w jednostkach takich jak mm/s na gram przy danym promieniu. Ponieważ jest to iloraz dwóch wektorów, sam jest wektorem, a cała arytmetyka wyważania opiera się zatem na dodawanie wektorów i dzieleniu wektorów, a nie na zwykłej matematyce skalarnej.
2. Dlaczego metoda jest tak skuteczna
Siła tego podejścia polega na tym, że traktuje maszynę jak “czarną skrzynkę.” Zamiast próbować modelować wirnik teoretycznie, przeprowadza praktyczny test w celu zmierzenia unikalnej odpowiedzi układu. Korzyści wynikają z tego bezpośrednio:
- Wysoka dokładność: uwzględnia jednocześnie wszystkie rzeczywiste efekty dynamiczne — sztywność łożysk, podatność konstrukcji wsporczej, właściwości fundamentu oraz siły aerodynamiczne — ponieważ wszystkie są już zawarte w zmierzonej odpowiedzi układu.
- Wszechstronność: działa jednakowo dla jednopłaszczyznowy and complex multi-plane problemów, na obu sztywny oraz elastyczny rotors.
- Brak demontażu: jest standardem w wyważaniu w miejscu pracy, czyli wyważaniu maszyny w jej zainstalowanym stanie, w rzeczywistych warunkach obciążenia, prędkości i temperatury — w takich, w jakich faktycznie pracuje.
3. Procedura wyważania w jednej płaszczyźnie — krok po kroku
W przypadku wyważania w jednej płaszczyźnie metoda przebiega według jasnej, logicznej sekwencji. Każdy rozruch dostarcza jeden wektor drgań, a współczynnik wyłania się z różnicy między nimi.
- Rozruch wstępny (Rozruch 1): przy normalnych warunkach pracy maszyny zmierzyć wstępny wektor drgań — amplitudę A₁ i fazę P₁ — na łożysku. Jest to odpowiedź na pierwotne niewyważenie, oznaczane jako O.
- Rozruch z masą próbną (Rozruch 2): zatrzymać maszynę i przymocować znane obciążenie próbne T w określonym położeniu kątowym, np. 0°, na płaszczyźnie korekcji.
- Pomiar nowej odpowiedzi: uruchomić maszynę ponownie i odczytać nowy wektor — amplitudę A₂ i fazę P₂. Jest to suma wektorowa pierwotnego niewyważenia i efektu masy próbnej, O + T.
- Wyznaczenie zmiany: przyrząd wykonuje odejmowanie wektorowe A₂ − A₁ w celu wyizolowania wektora pochodzącego wyłącznie od masy próbnej, Teffect.
- Oblicz współczynnik (α): podziel efekt masy próbnej przez samą masę próbną — α = Teffect / T — otrzymując odpowiedź na jednostkę niewyważenia.
- Oblicz korektę: aby skompensować pierwotne drgania, potrzebna jest masa, której efekt wynosi dokładnie −A₁, a zatem wymagana ciężarek korekcyjny jest W = −A₁ / α.
- Zainstaluj i sprawdź: usuń masę próbną, zamontuj obliczoną korektę i wykonaj ponowny pomiar, aby potwierdzić, że drgania spadły do akceptowalnego poziomu.
Cała procedura sprowadza się do trzech wektorów i dwóch operacji: odjęcia w celu wyznaczenia efektu masy próbnej, podzielenia w celu wyznaczenia współczynnika, a następnie podzielenia niepożądanych drgań przez ten współczynnik w celu znalezienia korekty.
Arytmetykę wektorową łatwo wykonać błędnie ręcznie, dlatego większość inżynierów powierza to zadanie oprogramowaniu. Nasze Kalkulator współczynnika wpływu przeprowadza obliczenia dla przypadku jednej płaszczyzny, Kalkulator wagi próbnej pomaga dobrać sensowną pierwszą masę próbną, tak aby drugi pomiar dał wyraźną, mierzalną zmianę bez przeciążania wirnika.
4. Wyważanie wielopłaszczyznowe
Ta sama zasada rozszerza się na dwie płaszczyzny i więcej, choć algebra staje się bardziej złożona. Dla Balansowanie w dwóch płaszczyznach przyrząd wyznacza four współczynniki wpływu — efekt masy w płaszczyźnie 1 na każde z dwóch łożysk oraz efekt masy w płaszczyźnie 2 na każde łożysko — uwzględniając wzajemne sprzężenie między płaszczyznami. Następnie rozwiązuje układ równoczesnych równań wektorowych w celu wyznaczenia właściwej masy i kąta dla obu płaszczyzn jednocześnie. Dzięki temu metoda może obsłużyć niewyważenie dynamiczne (momentowe) i, co do zasady, niemal każdą maszynę wirującą. Dla wirników elastycznych, które wyginają się przy jednej lub kilku prędkościach krytycznych, idea ta jest rozszerzana dalej w wyważanie modalne, gdzie współczynniki są mierzone dla każdej istotnej postaci drgań.
5. Warunki praktyczne i typowe błędy
Metoda opiera się na jednym kluczowym założeniu — że układ jest liniowa i stabilna, tak aby współczynnik wyznaczony dziś zachowywał ważność jutro. Z tego wynikają następujące wskazówki praktyczne:
- Powtarzalna prędkość obrotowa: współczynnik zależy od prędkości obrotowej. Każdy pomiar musi być wykonywany przy tych samych obrotach, szczególnie w pobliżu prędkość krytyczna gdzie odpowiedź zmienia się gwałtownie.
- Czysta odpowiedź próbna: masa próbna musi wystarczająco zmienić drgania, aby pomiar był wiarygodny; zbyt mała masa spowoduje, że różnica A₂ − A₁ zostanie przysłonięta przez szum.
- Stabilne warunki: zmiana temperatury, obciążenia lub rozluźnienie przesuwa rzeczywisty współczynnik i fałszuje wynik — należy wykluczyć takie usterki przed wyważaniem.
- Zapisane współczynniki: gdy jest już znany dla danej maszyny, współczynnik można ponownie wykorzystać do szybkiego wyważanie wykończeniowe bez nowego rozruchu próbnego — podstawa wyważania jednorazowego na rotorach produkcyjnych.

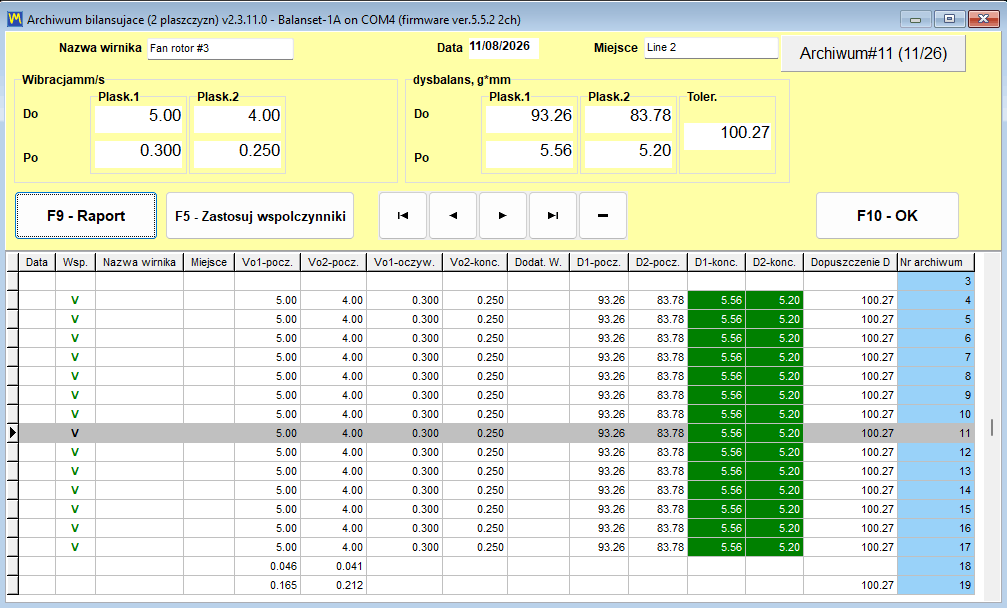

W warunkach polowych wszystko to odbywa się wewnątrz przenośnego dwukanałowego analizatora. Urządzenie Balanset-1A mierzy amplitudę i fazę składowej 1× przy każdym rozruchu, automatycznie oblicza współczynniki wpływu, wyznacza korektę jednopłaszczyznową lub dwupłaszczyznową, a następnie weryfikuje niewyważenie resztkowe względem wybranej klasy normy ISO 21940-11 — przekształcając powyższą teorię w kilka prowadzonych kroków na miejscu.
