Influenskoefficientmetoden för fältbalansering
En påverkanskoefficient är en komplex vektor – som har både en amplitud och en fas vinkel — som beskriver hur ett rotorsystem reagerar på en känd obalans. Den visar förändringen i vibrationer vid en mätpunkt som erhålls genom att lägga till ett känt provvikt på en plats på en korrigeringsplan. Enkelt uttryckt säger koefficienten: ”För en provvikt av denna storlek, placerad i denna vinkel, försköts vibrationen vid lagret så mycket och i denna riktning.” Just detta talpar är drivkraften bakom modern balansering av fält.
Den största fördelen är att den gör det möjligt att kalibrera en maskin med hög precision without att känna till rotorns fysiska egenskaper – dess massa, styvhet eller dämpning. Man mäter responsen och låter den ge en bild av hela systemet.
1. Definition: Vad en inflytandekoefficient står för
Vibrationer som orsakas av obalans är en vektor: de har en storlek (hur mycket lagret rör sig) och en riktning (toppvärdets vinkelposition i förhållande till axeln, fastställd av en varvräknare (puls). Obalans är på samma sätt en vektor – en massa vid en viss radie och vinkel. Påverkanskoefficienten är helt enkelt förhållandet mellan dessa två, dvs. responsen per enhet tillförd obalans, uttryckt i enheter som mm/s per gram vid en given radie. Eftersom det är ett förhållande mellan två vektorer är det i sig en vektor, och all beräkning vid balansering är därför vektoraddition och division snarare än vanlig skalär matematik.
2. Varför metoden är så effektiv
Styrkan med denna metod ligger i att den betraktar maskinen som en ”svart låda”. Istället för att försöka modellera rotorn teoretiskt genomförs ett praktiskt test för att mäta systemets unika respons. Fördelarna är uppenbara:
- Hög noggrannhet: den tar hänsyn till alla dynamiska faktorer i verkligheten på en och samma gång – lagrets styvhet, bärkonstruktionens flexibilitet, fundamentets beteende och aerodynamiska krafter — eftersom alla dessa faktorer redan är inräknade i det beräknade svaret.
- Mångsidighet: det fungerar lika bra för enkelplan and complex multi-plane problem, på båda stel och flexibel rotors.
- Ingen demontering: Det är standarden för arbete på plats, där man balanserar en maskin i monterat skick under verkliga driftsbelastningar, varvtal och temperaturer – det tillstånd som den faktiskt körs i.
3. Enplansmetoden, steg för steg
Vid en envägsvägning följer metoden en tydlig och logisk sekvens. Varje mätning ger upphov till en vibrationsvektor, och koefficienten framgår av skillnaden mellan dem.
- Första körningen (Körning 1): Mät den initiala vibrationsvektorn – amplituden A₁ och fasen P₁ – vid lagret när maskinen befinner sig under normala driftsförhållanden. Detta är responsen på den ursprungliga obalansen, som vi kallar O.
- Testkörning med full last (Körning 2): Stäng av maskinen och fäst en känd provvikt T i en känd vinkelposition, till exempel 0°, på korrigeringsplanet.
- Mät det nya svaret: starta om och avläsa den nya vektorn, amplituden A₂ och fasen P₂. Detta är vektorsumman av den ursprungliga obalansen plus effekten av provvikten, O + T.
- Hitta felet: instrumentet utför vektorsubtraktionen A₂ − A₁ för att isolera den vektor som enbart beror på provvikten, Teffekt.
- Beräkna koefficienten (α): dela försöksvikten med försöksvikten själv — α = Teffekt / T — vilket ger svaret per enhet av obalans.
- Beräkna korrigeringen: För att upphäva den ursprungliga svängningen behöver du en vikt vars effekt är exakt −A₁, så den nödvändiga korrigeringsvikt är W = −A₁ / α.
- Installera och kontrollera: Ta bort provvikten, justera enligt den beräknade korrigeringen och kör igen för att kontrollera att vibrationerna har minskat till en acceptabel nivå.
Hela slingan består av endast tre vektorer och två beräkningar: subtrahera för att beräkna provverkan, dividera för att beräkna koefficienten, och dividera sedan den oönskade vibrationen med den koefficienten för att beräkna korrigeringen.
Det är lätt att göra fel när man räknar med vektorer för hand, så de flesta ingenjörer låter programvaran sköta det. Vår Influenskoefficientkalkylator genomgår fallet med ett enda plan åt dig, och Provviktskalkylator hjälper till att fastställa en rimlig startvikt så att körning 2 ger en tydlig, mätbar förändring utan att rotorn utsätts för för stor belastning.
4. Balansering i flera plan
Samma princip gäller även för två plan och fler, även om matematiken blir mer komplicerad. För en tvåplansvåg instrumentet fastställer four påverkanskoefficienter – effekten av en vikt i plan 1 på vart och ett av de två lagren, samt effekten av en vikt i plan 2 på vart och ett av lagren – vilket fångar upp korskopplingen mellan planen. Därefter löser den en uppsättning simultana vektorekvationer för att samtidigt bestämma rätt massa och vinkel för båda planen. Det är detta som gör att tekniken kan hantera dynamisk (par)obalans och i princip nästan alla roterande maskiner. För flexibla rotorer som böjs genom ett eller flera kritiska varvtal utvidgas konceptet ytterligare till modal balansering, där koefficienterna mäts för varje signifikant mod.
5. Praktiska förutsättningar och fallgropar
Metoden bygger på ett centralt antagande – att systemet är linjär och stabil, så att en koefficient som mäts idag fortfarande gäller imorgon. Här följer några praktiska punkter:
- Repeterbar hastighet: koefficienten är hastighetsberoende. Varje körning måste ske vid samma varvtal, särskilt nära en kritisk hastighet där responsen förändras kraftigt.
- Ett tydligt svar på försöket: Provvikten måste påverka vibrationen tillräckligt mycket för att mätningen ska bli tillförlitlig; om den är för liten överskuggas skillnaden A₂ − A₁ av brus.
- Stabila förhållanden: förändringar i temperatur, belastning eller löshet förskjuter den verkliga koefficienten och förvränger resultatet — uteslut sådana fel innan du utför avstämningen.

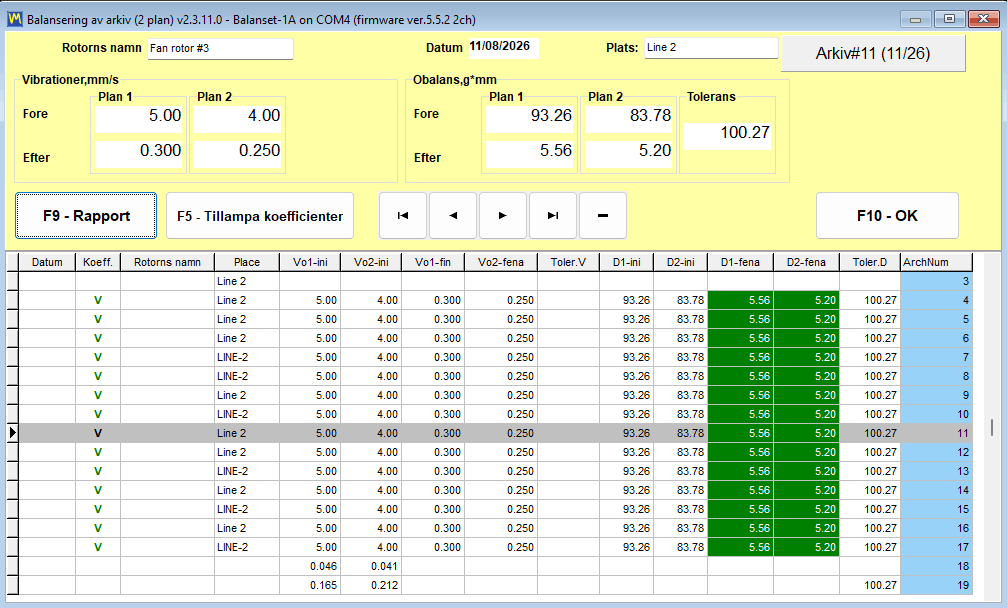

- Lagrade koefficienter: När en koefficient väl är känd för en viss maskin kan den återanvändas för en snabb trimbalans utan en ny provkörning, vilket utgör grunden för balansering i ett enda steg på produktionsrotorer.
I fält sker allt detta inuti en bärbar tvåkanalsanalysator. Den Balanset-la mäter amplituden och fasen vid varje körning, beräknar inflytandekoefficienterna automatiskt, beräknar korrigeringen för ett eller två plan och verifierar sedan kvarvarande obalans i förhållande till den valda klassificeringen enligt ISO 21940-11 – vilket innebär att ovanstående teori omsätts i några praktiska steg på plats.
