O Método do Coeficiente de Influência para Balanceamento de Campo
Um coeficiente de influência é um vetor complexo — que comporta simultaneamente uma amplitude e um fase ângulo — que descreve como um sistema de rotor responde a um desequilíbrio. Captura a variação de vibração num ponto de medição produzido pela adição de uma massa conhecida peso de teste numa localização num plano de correção. Em termos simples, o coeficiente diz: “para um peso de prova desta dimensão, colocado neste ângulo, a vibração no rolamento deslocou-se este tanto e nesta direção.” Este par de números únicos é o motor do moderno equilíbrio de campo.
A sua grande virtude é que permite equilibrar uma máquina com precisão sem conhecendo as propriedades físicas do rotor — a sua massa, rigidez ou amortecimento. Mede-se a resposta e deixa-se que ela fale por todo o sistema.
1. Definição: O que representa um Coeficiente de Influência
A vibração causada pelo desequilíbrio é um vetor: tem uma magnitude (quanto o rolamento se desloca) e uma direção (a posição angular do pico em relação ao veio, fixada por um tacômetro impulso). O desequilíbrio é, igualmente, um vetor — uma massa a um raio e num ângulo. O coeficiente de influência é simplesmente o rácio entre eles, a resposta por unidade de desequilíbrio aplicado, expresso em unidades como mm/s por grama a um dado raio. Por ser um rácio de dois vetores, é ele próprio um vetor, e toda a aritmética do balanceamento é, portanto, adição de vetores e divisão, em vez de cálculo escalar ordinário.
2. Por que razão o Método é tão Eficaz
O poder desta abordagem está em tratar a máquina como uma “caixa negra.” Em vez de tentar modelar teoricamente o rotor, realiza um ensaio prático para medir a resposta única do próprio sistema. Os benefícios decorrem diretamente:
- Elevada precisão: incorpora de uma só vez todos os efeitos dinâmicos reais — rigidez dos rolamentos, flexibilidade da estrutura de suporte, comportamento da fundação e forças aerodinâmicas — porque todos eles já estão integrados na resposta medida.
- Versatilidade: funciona igualmente para plano único and complex multi-plane problemas, em ambos rígido e flexível rotors.
- Sem desmontagem: é a norma para trabalhos in situ, equilibrando uma máquina na sua condição instalada sob cargas, velocidades e temperaturas de operação reais — o estado em que efetivamente funciona.
3. O Procedimento de Plano Único, Passo a Passo
Para um balanceamento de plano único, o método segue uma sequência clara e lógica. Cada execução produz um vetor de vibração, e o coeficiente emerge da diferença entre eles.
- Execução inicial (Execução 1): com a máquina em condições normais de operação, medir o vetor de vibração inicial — amplitude A₁ e fase P₁ — no rolamento. Esta é a resposta ao desequilíbrio original, designado por O.
- Execução com peso de prova (Execução 2): parar a máquina e fixar um peso de prova T conhecido numa posição angular conhecida, por exemplo 0°, no plano de correção.
- Medir a nova resposta: reiniciar e ler o novo vetor, amplitude A₂ e fase P₂. Este é a soma vetorial do desequilíbrio original mais o efeito da massa de prova, O + T.
- Encontrar a variação: o instrumento efetua a subtração vetorial A₂ − A₁ para isolar o vetor devido apenas à massa de prova, Tefeito.
- Calcular o coeficiente (α): dividir o efeito da massa de prova pela própria massa de prova — α = Tefeito / T — obtendo a resposta por unidade de desequilíbrio.
- Calcular a correção: para anular a vibração original é necessária uma massa cujo efeito seja exatamente −A₁, pelo que a peso de correção é W = −A₁ / α.
- Instalar e verificar: remover a massa de prova, montar a correção calculada e executar novamente para confirmar que a vibração diminuiu para um nível aceitável.
Todo o ciclo resume-se a três vetores e duas operações: subtrair para encontrar o efeito da massa de prova, dividir para encontrar o coeficiente e depois dividir a vibração indesejada por esse coeficiente para encontrar a solução.
A aritmética vetorial é fácil de errar manualmente, pelo que a maioria dos engenheiros deixa o software fazê-lo. O nosso Calculadora de Coeficiente de Influência resolve o caso de um único plano por si, e o Calculadora de Peso de Teste ajuda a dimensionar uma primeira massa de prova razoável, de modo a que a Corrida 2 produza uma variação clara e mensurável sem sobrecarregar o rotor.
4. Balanceamento em Múltiplos Planos
O mesmo princípio escala para dois planos e além, embora a álgebra cresça. Para um equilíbrio em dois planos o instrumento determina four coeficientes de influência — o efeito de uma massa no plano 1 em cada um dos dois rolamentos, e o efeito de uma massa no plano 2 em cada rolamento — capturando o acoplamento cruzado entre planos. Em seguida, resolve um conjunto de equações vetoriais simultâneas para encontrar a massa e o ângulo corretos para ambos os planos de uma só vez. É isto que permite à técnica lidar com desequilíbrio dinâmico (de binário) e, em princípio, quase qualquer máquina rotativa. Para rotores flexíveis que se dobram através de uma ou mais velocidades críticas, a ideia é estendida ainda mais para equilíbrio modal, onde os coeficientes são medidos para cada modo significativo.
5. Condições Práticas e Armadilhas
O método assenta numa premissa fundamental — que o sistema é linear e estável, de modo que um coeficiente medido hoje continue válido amanhã. Daqui decorrem vários pontos práticos:
- Velocidade repetível: o coeficiente depende da velocidade. Cada ensaio deve ser realizado ao mesmo RPM, especialmente perto de uma velocidade crítica onde a resposta muda bruscamente.
- Uma resposta de ensaio limpa: o peso de prova deve alterar suficientemente a vibração para ser medida de forma fiável; se for demasiado pequeno, a subtracção A₂ − A₁ fica mascarada pelo ruído.
- Condições estáveis: variações de temperatura, carga ou frouxidão alteram o coeficiente real e comprometem o resultado — descarte tais avarias antes de efectuar o balanceamento.

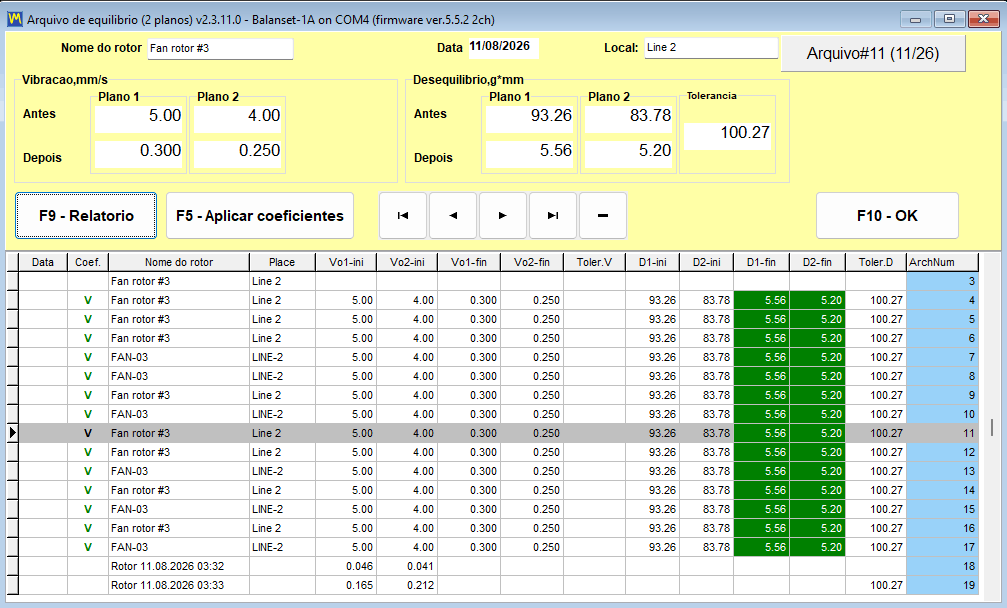

- Coeficientes armazenados: uma vez conhecido para uma determinada máquina, um coeficiente pode ser reutilizado para uma equilíbrio de acabamento sem necessidade de um novo ensaio de prova, o que está na base do balanceamento em ciclo único em rotores de produção.
Em campo, tudo isto ocorre dentro de um analisador portátil de dois canais. O Conjunto de equilíbrio-1a mede a amplitude e a fase da componente 1× em cada ensaio, calcula automaticamente os coeficientes de influência, determina a correcção num ou dois planos e, em seguida, verifica o desequilíbrio residual em relação ao grau ISO 21940-11 escolhido — traduzindo a teoria acima em alguns passos guiados no local.
