Indflydelseskoefficientmetoden til feltbalancering
En indflydelseskoefficient er en kompleks vektor — som bærer både en amplitude og en fase vinkel — der beskriver, hvordan et rotorsystem reagerer på en kendt ubalance. Den indfanger ændringen i vibrationer på ét målepunkt produceret ved at tilføje en kendt prøvevægt på ét sted på en korrektionsplan. Sagt enkelt siger koefficienten: “for en prøvevægt af denne størrelse, placeret i denne vinkel, flyttede vibrationen ved lejet sig med så meget og i denne retning.” Det enkelte talpar er motoren i moderne feltafbalancering.
Dens store fordel er, at den lader dig balancere en maskine præcist without kende rotorens fysiske egenskaber — dens masse, stivhed eller dæmpning. Du måler responsen og lader den tale for hele systemet.
1. Definition: Hvad en indflydelseskoefficient repræsenterer
Vibration forårsaget af ubalance er en vektor: den har en størrelse (hvor meget lejet bevæger sig) og en retning (vinkelpositionen af toppen i forhold til akslen, fastlagt af en omdrejningstæller puls). Ubalance er ligeledes en vektor — en masse ved en radius og en vinkel. Indflydelseskoefficienten er ganske enkelt forholdet mellem dem, responsen pr. enhed påført ubalance, udtrykt i enheder såsom mm/s pr. gram ved en given radius. Da det er et forhold mellem to vektorer, er den selv en vektor, og al regning i balancering er derfor vektoraddition og division snarere end almindelig skalarregning.
2. Hvorfor metoden er så effektiv
Styrken ved tilgangen er, at den behandler maskinen som en “sort boks.” I stedet for at forsøge at modellere rotoren teoretisk udfører den en praktisk test for at måle systemets eget unikke respons. Fordelene følger direkte:
- Høj nøjagtighed: den indregner alle virkelige dynamiske effekter på én gang — lejestivhed, understøtningsstrukturens fleksibilitet, fundamentets opførsel og aerodynamiske kræfter — fordi de alle allerede er indbygget i det målte respons.
- Alsidighed: det fungerer ligesom for enplans- and complex multi-plane problemer, på begge stiv og fleksibel rotors.
- Ingen demontering: det er standarden for in-situ-arbejde, hvor en maskine balanceres i sin installerede tilstand under reelle driftsbelastninger, hastigheder og temperaturer — den tilstand, den faktisk kører i.
3. Enkeltplansproceduren, trin for trin
Ved en enkeltplansbalancering følger metoden en klar, logisk rækkefølge. Hver kørsel producerer én vibrationsvektor, og koefficienten fremkommer af forskellen mellem dem.
- Indledende kørsel (kørsel 1): mål, med maskinen under normale driftsforhold, den indledende vibrationsvektor — amplitude A₁ og fase P₁ — ved lejet. Dette er responsen på den oprindelige ubalance, kald den O.
- Prøvevægtkørsel (kørsel 2): stop maskinen og montér en kendt prøvevægt T i en kendt vinkelposition, f.eks. 0°, på korrektionsplanet.
- Mål det nye respons: genstart og aflæs den nye vektor, amplitude A₂ og fase P₂. Dette er vektorsummen af den oprindelige ubalance plus prøvevægtens effekt, O + T.
- Find ændringen: instrumentet udfører vektorsubtraktionen A₂ − A₁ for at isolere vektoren, der alene skyldes prøvevægten, Teffekt.
- Beregn koefficienten (α): divider prøvevægtens effekt med selve prøvevægten — α = Teffekt / T — hvilket giver responsen pr. enhed af ubalance.
- Beregn korrektionen: for at ophæve den oprindelige vibration har du brug for en vægt, hvis effekt er præcis −A₁, så den nødvendige korrektionsvægt er W = −A₁ / α.
- Installer og kontroller: fjern prøvevægten, monter den beregnede korrektion, og kør igen for at bekræfte, at vibrationen er faldet til et acceptabelt niveau.
Hele løkken er blot tre vektorer og to operationer: træk fra for at finde prøveeffekten, divider for at finde koefficienten, og divider derefter den uønskede vibration med denne koefficient for at finde løsningen.
Vektoraritmetikken er let at lave fejl i i hånden, så de fleste ingeniører lader software klare det. Vores Indflydelseskoefficientberegner gennemfører enkeltplanstilfældet for dig, og Prøvevægtberegner hjælper med at dimensionere en fornuftig første prøvemasse, så Kørsel 2 frembringer en tydelig, målbar ændring uden at overbelaste rotoren.
4. Afbalancering i flere planer
Det samme princip skalerer til to planer og derudover, selvom algebraen vokser. For en Balance i to planer instrumentet bestemmer four indflydelseskoefficienter — effekten af en vægt i plan 1 på hvert af de to lejer, og effekten af en vægt i plan 2 på hvert leje — som indfanger krydskoblingen mellem planerne. Den løser derefter et sæt simultane vektorligninger for at finde den korrekte masse og vinkel for begge planer på én gang. Dette er, hvad der gør det muligt for teknikken at håndtere dynamisk (par-)ubalance og, i princippet, næsten enhver roterende maskine. For fleksible rotorer, der bøjer gennem en eller flere kritiske hastigheder, udvides idéen yderligere til modal afbalancering, hvor koefficienter måles for hver væsentlig svingningsform.
5. Praktiske forhold og faldgruber
Metoden hviler på én central antagelse — at systemet er lineær og stabil, så en koefficient målt i dag stadig gælder i morgen. Flere praktiske punkter følger heraf:
- Gentaget hastighed: koefficienten er hastighedsafhængig. Hver kørsel skal være ved samme RPM, især nær en kritisk hastighed hvor svaret ændres kraftigt.
- Et rent forsøgssvar: prøvevægten skal ændre vibrationen tilstrækkeligt til, at den kan måles pålideligt; for lille og subtraktionen A₂ − A₁ drukner i støj.
- Stabile forhold: skiftende temperatur, belastning eller løshed forsvinder den sande koefficient og ødelægger resultatet — udeluk sådanne fejl før afbalancering.

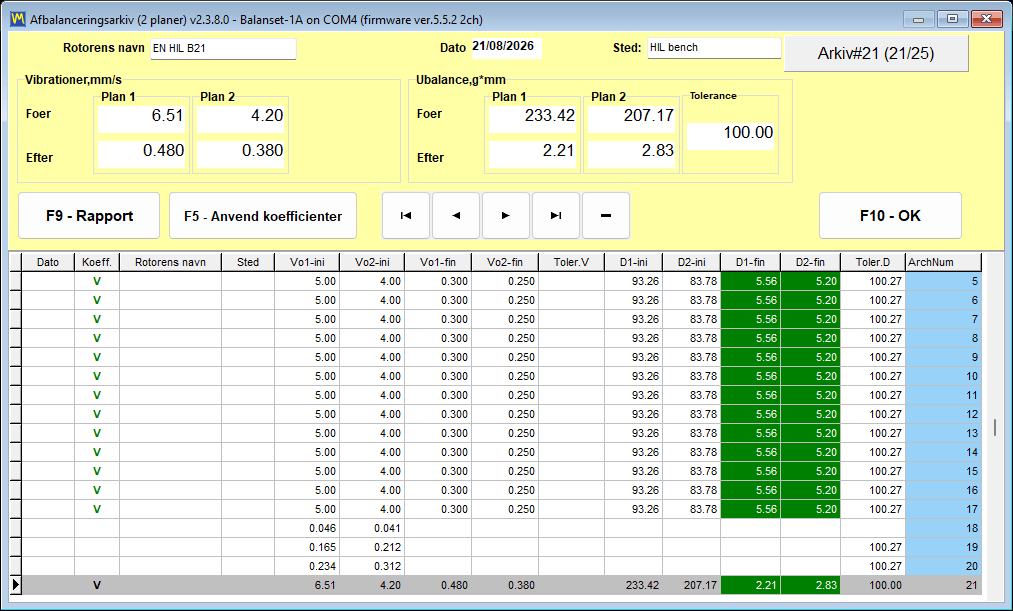

- Lagrede koefficienter: når først kendt for en bestemt maskine, kan en koefficient genbruges til hurtig trimbalance uden et frisk test-løb, grundlaget for single-run balancering på produktionsrotorer.
På jobstedet sker alt dette inde i en bærbar tو-kanals analysator. Den Balanset-1A måler 1× amplitude og fase ved hvert løb, beregner indflydelseskoefficienter automatisk, løser for single- eller two-plane korrektion og verificerer derefter resterende ubalance mod den valgte ISO 21940-11 klasse — og omdanner teorien ovenfor til nogle få guidede trin på stedet.
