Метод коефіцієнта впливу для балансування поля
Ан коефіцієнт впливу є комплексним вектором — що несе як амплітуду, так і фаза кут — який описує, як роторна система реагує на відоме дисбаланс. Він фіксує зміну вібрація в одній точці вимірювання, отримана шляхом додавання відомої пробна вага в одній точці на площина корекції. Кажучи простіше, коефіцієнт говорить: “для пробної маси такого розміру, встановленої під таким кутом, вібрація на підшипнику змінилася на стільки і в цьому напрямку.” Ця єдина пара чисел є рушієм сучасної балансування поля.
Її велика перевага полягає в тому, що вона дозволяє точно балансувати машину without знаючи фізичні властивості ротора — його масу, жорсткість або демпфування. Ви вимірюєте реакцію і дозволяєте їй говорити за всю систему.
1. Визначення: що представляє коефіцієнт впливу
Вібрація, спричинена дисбалансом, є вектором: вона має амплітуду (наскільки переміщується підшипник) і напрямок (кутове положення піку відносно валу, зафіксоване тахометр імпульс). Дисбаланс так само є вектором — маса на певному радіусі та під певним кутом. Коефіцієнт впливу — це просто відношення між ними: реакція на одиницю прикладеного дисбалансу, виражена в таких одиницях, як мм/с на грам при заданому радіусі. Оскільки це відношення двох векторів, він сам є вектором, і вся арифметика балансування є тому додавання векторів і ділення, а не звичайна скалярна математика.
2. Чому метод такий ефективний
Сила цього підходу полягає в тому, що він розглядає машину як “чорну скриньку.” Замість того щоб намагатися теоретично змоделювати ротор, виконується практичний тест для вимірювання власної унікальної реакції системи. Переваги з цього очевидні:
- Висока точність: він враховує одразу всі реальні динамічні ефекти — жорсткість підшипників, гнучкість несівної конструкції, поведінку фундаменту та аеродинамічні сили — оскільки всі вони вже закладені у виміряну реакцію.
- Універсальність: однаково застосовується для одноплощинний and complex multi-plane проблеми, на обох жорсткий і гнучкий rotors.
- Без розбирання: він є стандартом для роботи на місці: балансування машини у встановленому стані за реальних робочих навантажень, швидкостей і температур — тобто в тому стані, в якому вона фактично працює.
3. Процедура балансування в одній площині, крок за кроком
Для балансування в одній площині метод дотримується чіткої логічної послідовності. Кожен пуск дає один вектор вібрації, а коефіцієнт отримують з різниці між ними.
- Початковий пуск (Пуск 1): при нормальних робочих умовах машини виміряти початковий вектор вібрації — амплітуду A₁ та фазу P₁ — на підшипнику. Це реакція на початковий дисбаланс, позначимо його O.
- Пуск з пробною масою (Пуск 2): зупинити машину і закріпити відому пробну масу T у відомому кутовому положенні, наприклад 0°, на площині корекції.
- Виміряти нову реакцію: запустити машину знову і зчитати новий вектор — амплітуду A₂ та фазу P₂. Це векторна сума початкового дисбалансу і ефекту пробної маси: O + T.
- Знайти зміну: прилад виконує векторне віднімання A₂ − A₁, щоб виділити вектор, зумовлений лише пробною масою, Tефект.
- Обчислити коефіцієнт (α): розділити ефект пробної маси на саму пробну масу — α = Tефект / T — даючи відгук на одиницю дисбалансу.
- Обчислення корекції: щоб компенсувати початкову вібрацію, необхідна маса, вплив якої дорівнює точно −A₁, тому необхідне корекційна вага є W = −A₁ / α.
- Встановіть і перевірте: зніміть пробну масу, встановіть розраховану коригувальну масу та виконайте повторний запуск, щоб переконатися, що вібрація знизилася до прийнятного рівня.
Весь цикл складається лише з трьох векторів і двох операцій: віднімання для визначення ефекту пробної маси, ділення для знаходження коефіцієнта, а потім ділення небажаної вібрації на цей коефіцієнт для знаходження способу усунення.
Векторні обчислення вручну легко виконати з помилками, тому більшість інженерів довіряють це програмному забезпеченню. Наш Калькулятор коефіцієнта впливу виконує розрахунок для випадку одної площини балансування, а Калькулятор пробної ваги допомагає підібрати доцільну першу пробну масу, щоб другий запуск дав чіткий, вимірюваний результат без перевантаження ротора.
4. Балансування в декількох площинах
Той самий принцип поширюється на дві площини та більше, хоча алгебра ускладнюється. Для двоплощинний баланс прилад визначає four коефіцієнти впливу — вплив маси в площині 1 на кожен із двох підшипників і вплив маси в площині 2 на кожен підшипник — що відображає перехресний зв'язок між площинами. Потім вирішується система одночасних векторних рівнянь для знаходження правильної маси та кута для обох площин одночасно. Саме це дозволяє методу справлятися з динамічним (моментним) дисбалансом і, в принципі, майже будь-якою обертовою машиною. Для гнучких роторів, що вигинаються на одній або кількох критичних швидкостях, ідея розширюється далі у балансування видів транспорту, де коефіцієнти вимірюються для кожної значущої форми коливань.
5. Практичні умови та типові помилки
Метод ґрунтується на одному ключовому припущенні — що система є лінійний та стабільний, тому коефіцієнт, виміряний сьогодні, залишатиметься дійсним завтра. З цього випливає кілька практичних моментів:
- Відтворювана частота обертання: коефіцієнт залежить від швидкості обертання. Кожен запуск повинен виконуватися на однакових об/хв, особливо поблизу критична швидкість де відгук різко змінюється.
- Чистий пробний відгук: пробна маса повинна змінювати вібрацію достатньо для надійного вимірювання; якщо вона надто мала, різниця A₂ − A₁ буде поглинута шумом.
- Стабільні умови: зміна температури, навантаження або розхитування зміщує справжній коефіцієнт та спотворює результат — усуньте такі несправності перед балансуванням.

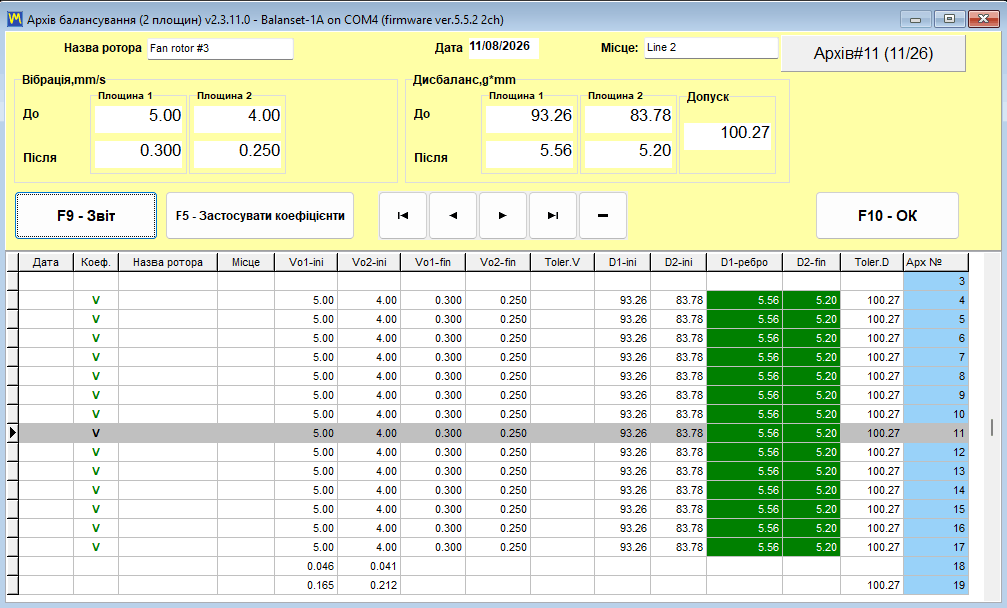

- Збережені коефіцієнти: якщо він відомий для конкретної машини, коефіцієнт можна повторно використовувати для швидкого баланс обрізки без нового пробного пуску — основа однопускового балансування серійних роторів.
На місці експлуатації всі ці дії відбуваються всередині портативного двоканального аналізатора. Він Балансет-1а вимірює амплітуду та фазу на частоті 1× під час кожного пуску, автоматично обчислює коефіцієнти впливу, розраховує корекцію в одній або двох площинах, а потім перевіряє залишковий дисбаланс відповідно до обраного ступеня ISO 21940-11 — перетворюючи наведену вище теорію на кілька керованих кроків безпосередньо на об'єкті.
