Що таке консольний ротор? Балансування консольних конструкцій

Опубліковано admin на

Розуміння конічних роторів

Визначення: Що таке консольний ротор?

Ан консольний ротор (також називається консольним ротором або консольним ротором) – це ротор конфігурація, де обертова маса виступає назовні за межі опорних підшипників, встановлених консольно. У цій конструкції ротор підтримується лише з одного боку, причому робочий елемент (крильове колесо, вентиляторне колесо, шліфувальний круг тощо) виступає з опори підшипника, а не розташований між двома підшипниками.

Така конфігурація поширена в багатьох типах промислового обладнання та створює унікальні проблеми для балансування через посилення дисбаланс сили через дію консолі.

Типові приклади консольних роторів

Конструкції консольних роторів широко поширені в промисловому та комерційному застосуванні:

ОВК та промислові вентилятори

  • Робочі колеса відцентрових повітродувок, що відходять від валів двигуна
  • Осьові вентилятори охолодження, встановлені на торцевих розтрубах двигуна
  • Промислові вентилятори на п'єдесталі

Насоси

  • Робочі колеса одноступінчастого відцентрового насоса
  • Моноблокові насоси, у яких робоче колесо виступає з підшипника двигуна

Верстати

  • Шліфувальні круги на консольних шпинделях
  • Фрези та тримачі інструментів
  • Патрони токарного верстата

Передача потужності

  • Шківи та шківи, встановлені на валах двигунів
  • Зубчасті колеса на подовжених валах
  • Ланцюгові зірочки

Обладнання для обробки

  • Мішалки та крильчатки змішувача
  • Лопаті турбін на валах турбін

Чому саме навісний дизайн?

Незважаючи на проблеми з балансуванням, конічні ротори пропонують значні практичні переваги:

1. Доступність

Робочий елемент легкодоступний для огляду, технічного обслуговування та заміни без розбирання всієї машини або порушення роботи підшипників.

2. Простота та вартість

Відмова від однієї опори підшипника зменшує механічну складність, кількість деталей та виробничі витрати.

3. Ефективність використання простору

Компактна конструкція вимагає менше осьового простору, ніж конструкція з розташуванням підшипників.

4. Легкий монтаж

Компоненти часто можна монтувати безпосередньо на стандартні вали двигунів або існуюче обладнання без спеціальних з'єднувальних пристроїв.

5. Вимоги до процесу

У деяких випадках (насоси, змішувачі, хімічна обробка) для доступу до технологічної рідини або матеріалу необхідно мати робочий елемент лише з одного боку.

Унікальні проблеми балансування

Консольні ротори мають кілька проблем, які роблять їх більш чутливими до дисбалансу, ніж конструкції з міжпідшипниковими опорами:

1. Підсилення моменту

Будь-який дисбаланс У консольному роторі створюється не лише відцентрова сила, але й момент (крутний момент) навколо опори підшипника. Чим далі маса знаходиться від підшипників, тим більший цей момент, що посилює ефект навіть невеликих дисбалансів. Це описується принципом важеля: Сила × Відстань = Момент.

2. Високі навантаження на підшипники

Консольна конфігурація створює високі радіальні та моментні навантаження на підшипники, особливо на той, що знаходиться найближче до ротора. Дисбаланс посилює ці навантаження, прискорюючи знос підшипників.

3. Вигин та прогин вала

Консольний вал піддається згинаючим силам, і навіть невеликі дисбаланси можуть спричинити значне прогинання вала на консольному кінці, особливо на високих швидкостях або при більших відстанях вильоту.

4. Вплив муфти та шпонкової канавки

Багато консольних роторів кріпляться на валах двигунів за допомогою шпонок, стопорних гвинтів або муфт. Ці з'єднання можуть призвести до дисбалансу або змінити його, а будь-яке ослаблення різко погіршує вібрацію.

5. Чутливість до встановлення

Неправильне кріплення (не повністю посаджене на валу, нахилене під кутом, нещільно закріплені кріплення) має більш виражений вплив на консольні ротори, ніж на конструкції з міжпідшипниковими опорами.

Міркування щодо балансування консольних роторів

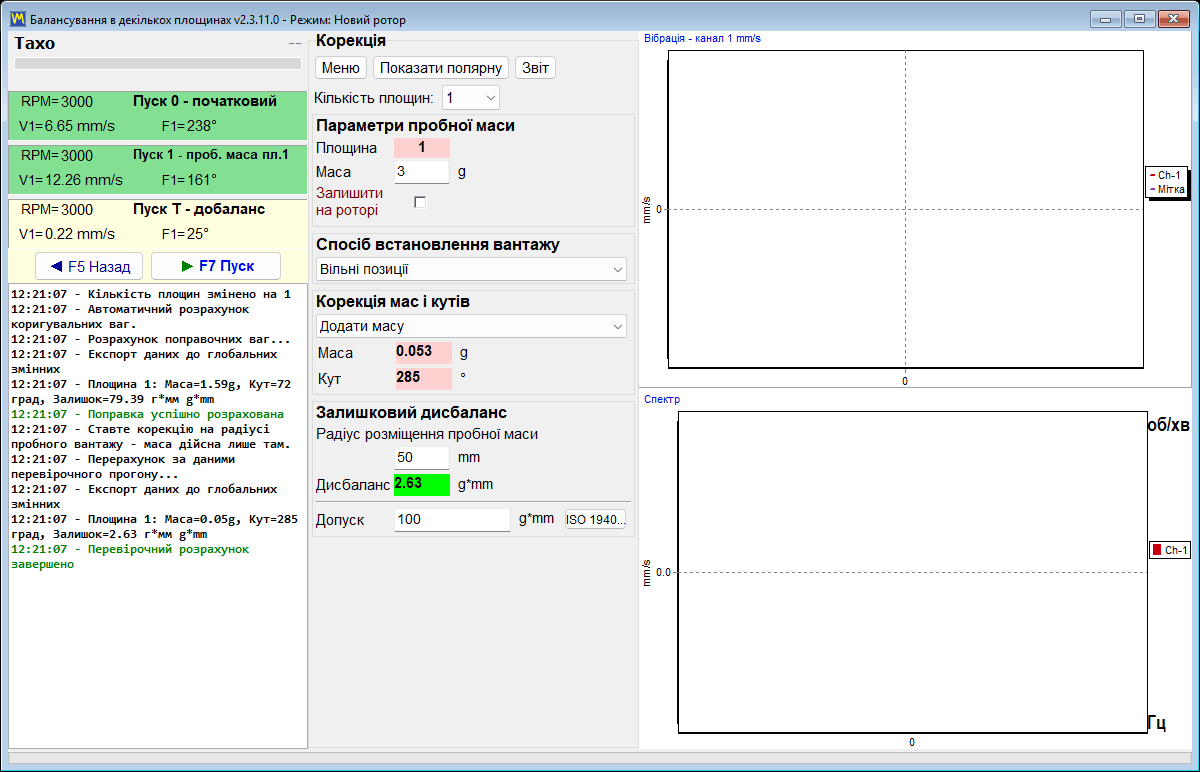

Одноплощинного зазвичай достатньо

Більшість консольних роторів є відносно короткими в осьовому напрямку та можуть бути ефективно збалансовані за допомогою балансування в одній площині. The площина корекції зазвичай розташований на самому роторі в найдоступнішому місці.

Статичний проти динамічного балансу

  • Статичний баланс: Забезпечує розташування центру мас ротора на осі обертання. Для дископодібних консольних роторів статичного балансу часто достатньо.
  • Динамічний баланс: Для довших конічних роторів або роторів зі значною осьовою товщиною може знадобитися динамічне балансування у двох площинах, щоб усунути дисбаланс у парі.

Відстань нависання має значення

Чим більша відстань вильоту (відстань від найближчого підшипника до центру мас ротора), тим критичнішою стає якість балансування. Як правило:

  • Короткий звис (L/D) < 0,3): Менш чутливі, застосовуються стандартні допуски балансування
  • Помірний навис (0,3 < Н/Д < 0,7): Більш чутливі, враховуйте жорсткіші допуски
  • Довгий виліт (L/D > 0,7): Висока чутливість, вимагає ретельного балансування та може потребувати динамічного балансування

Де L – довжина вильоту, а D – діаметр ротора.

Найкращі практики балансування консольного ротора

1. Баланс у кінцевій встановленій конфігурації, коли це можливо

Конічні ротори особливо чутливі до способу їх кріплення. В ідеалі, виконайте балансування поля з ротором, встановленим на валу, у його кінцевій робочій конфігурації.

2. Перевірте надійність кріплення

Перед балансуванням переконайтеся:

  • Усі кріпильні елементи (гвинти, болти, шпонки) належним чином затягнуті
  • Ротор повністю сидить на валу без зазорів
  • Будь-які шпонкові пази правильно встановлені без зайвого зазору
  • Ротор перпендикулярний до валу (не нахилений або не нахилений)

3. Використовуйте відповідний радіус корекції

Місце коригувальні ваги з максимально практичним радіусом (зазвичай поблизу зовнішнього діаметра). Це максимізує ефект кожного грама коригувальної ваги, дозволяючи додавати менше ваги.

4. Перевірте наявність вибігання

Вимірювання вала вибіг перед балансуванням. Надмірне биття (ексцентриситет, хитання, вигнутий вал) завадить досягненню належного балансу та має бути виправлено спочатку.

5. Врахування впливу моменту при вимірюванні вібрації

Під час вимірювання вібрація На установках з консольним ротором зніміть показники як на підшипниках ведучого, так і на непривідного боку, якщо вони доступні. Характер вібрації буде суттєво відрізнятися між місцями через момент, що створюється консольною масою.

6. Використовуйте жорсткіші допуски

Через ефекти посилення, розгляньте можливість визначення одного з них G-клас тугіше, ніж використовувалося б для еквівалентного ротора з міжпідшипниковим розташуванням. Наприклад, для критичних застосувань використовуйте G 2,5 замість G 6,3.

Поширені проблеми та рішення

Проблема: Вібрація повертається після балансування

Можливі причини:

  • Нещільно прилягаючі монтажні елементи розхиталися під час роботи
  • Коригувальні ваги змістилися або впали
  • Накопичення матеріалу або ерозія змінили стан балансу
  • Термічний ріст спричинив зміщення

Рішення: Використовуйте фіксатори різьбових з'єднань, приварюйте або постійно закріплюйте коригувальні вантажі, встановіть графік регулярних перевірок.

Проблема: Неможливо досягти прийнятного балансу

Можливі причини:

  • Вигин вала або погнутий вал
  • Знос підшипника або надмірний зазор
  • Структурний резонанс на робочій швидкості
  • Погане кріплення ротора (зведений, не повністю посаджений)

Рішення: Перед балансуванням усуніть механічні проблеми, перевірте прямолінійність вала, замініть зношені підшипники, перевірте правильність кріплення.

Міркування щодо проектування нового обладнання

При проектуванні обладнання з консольними роторами:

  • Мінімізація нависання: Тримайте відстань звису якомога коротшою
  • Зміцніть вал: Використовуйте вали більшого діаметра, щоб запобігти згинанню
  • Використовуйте міцні підшипники: Вкажіть підшипники з відповідною радіальною та моментною вантажопідйомністю
  • Забезпечити можливість балансування: Розробіть площини корекції або доступні місця для додавання/видалення балансувальних вантажів
  • Розгляньте попереднє балансування: Збалансуйте роторний елемент перед встановленням, якщо це можливо
  • Вкажіть відповідні допуски: Не завищуйте вимоги, але пам'ятайте, що конструктивні особливості конструктивних елементів потребують гарного балансу.

Галузеві стандарти та рекомендації

Хоча конічні ротори не мають окремих стандартів балансування, вони охоплюються загальними стандартами балансування зі спеціальними примітками:

  • ISO 21940-11: Надає рекомендації щодо вибору класу G, що застосовуються до конічних роторів
  • API 610 (Відцентрові насоси): Визначає якість балансування для консольних робочих коліс насоса
  • Стандарти ANSI/AGMA: Надайте рекомендації щодо балансування консольних шестерень та шківів

Зазвичай використовуйте стандартні ступені балансування, але враховуйте, що конічні конфігурації можуть отримати користь від збільшення жорсткості на один ступінь, щоб компенсувати ефект посилення.
