Jakiś wirnik zwisający - nazywany również wirnikiem wspornikowym lub wspornikowym - to wirnik konfiguracja, w której obracająca się masa rozciąga się na zewnątrz poza na łożyskach, a nie pomiędzy nimi. Wirnik jest podparty tylko z jednej strony, a element roboczy (wirnik, koło wentylatora, tarcza szlifierska itp.) wystaje poza wspornik łożyska jak deska do nurkowania. Taki układ jest niezwykle powszechny w sprzęcie przemysłowym i wiąże się z charakterystycznym zestawem problemów. równoważenie wyzwań, ponieważ geometria wspornika wzmacnia efekt każdego brak równowagi przez dźwignię zwisu. Zrozumienie tego wzmocnienia - i jak z nim pracować - jest kluczem do utrzymania płynności i niezawodności maszyn z wysięgnikiem.

1. Typowe przykłady nadmiernie zawieszonych wirników

Konstrukcje wysięgnikowe są szeroko rozpowszechnione w zastosowaniach przemysłowych i komercyjnych. Ta sama logika wspornika pojawia się w bardzo różnych maszynach:

HVAC i wentylatory przemysłowe

  • Wirniki dmuchaw odśrodkowych wystające z wałów silnika.
  • Osiowe wentylatory chłodzące zamontowane na dzwonach końcowych silnika.
  • Wentylatory przemysłowe montowane na cokole - częsty temat związany z wentylatorami wady wentylatora.

Pompy

  • Jednostopniowe wirniki pomp odśrodkowych.
  • Pompy o ścisłym sprzężeniu, w których wirnik wystaje bezpośrednio z łożyska silnika.

Obrabiarki

  • Tarcze szlifierskie na wrzecionach.
  • Frezy i uchwyty narzędziowe.
  • Uchwyty tokarskie.

Przenoszenie mocy

  • Koła pasowe i koła pasowe zamontowane na wałach silnika.
  • Koła zębate na przedłużonych wałkach.
  • Koła łańcuchowe.

Sprzęt przetwórczy

  • Mieszadła i wirniki mikserów.
  • Łopatki turbin na wałach turbin.

2. Dlaczego konstrukcja Overhung?

Pomimo wyzwań związanych z wyważeniem, wirniki typu overhung oferują znaczące korzyści praktyczne - właśnie dlatego projektanci wciąż je wybierają:

1. Dostępność

Element roboczy jest łatwo dostępny w celu kontroli, konserwacji i wymiany bez konieczności demontażu całej maszyny lub naruszania łożysk.

2. Prostota i koszt

Wyeliminowanie jednego wspornika łożyska zmniejsza złożoność mechaniczną, liczbę części i koszty produkcji.

3. Efektywność przestrzenna

Kompaktowy układ wymaga mniejszej przestrzeni osiowej niż konstrukcja międzyłożyskowa.

4. Łatwy montaż

Często elementy można montować bezpośrednio na standardowych wałach silników lub istniejących maszynach, bez konieczności stosowania specjalnych układów sprzęgających.

5. Wymagania procesowe

W niektórych zastosowaniach - pompy, mieszalniki, przetwarzanie chemiczne - posiadanie elementu roboczego tylko z jednej strony jest konieczne, aby dotrzeć do płynu procesowego lub materiału.

3. Unikalne wyzwania związane z równoważeniem

Wirniki z łożyskami poprzecznymi są z natury bardziej wrażliwe na niewyważenie niż wirniki z łożyskami pośrednimi z kilku powodów:

1. Wzmocnienie momentu

Jakiekolwiek niewyważenie w wirniku powoduje nie tylko siła odśrodkowa ale także moment (kilka) wokół wspornika łożyska. Im dalej masa znajduje się od łożysk, tym większy jest ten moment, więc nawet niewielkie niewyważenie jest powiększane. Wynika to bezpośrednio z zasady ramienia dźwigni: Siła × odległość = moment. Jest to również powód, dla którego ciężki wirnik może generować alarmujące obciążenia łożyska z pozornie skromnego ciężkiego punktu - i kalkulator siły odśrodkowej od niewyważenia sprawia, że wzrost tej siły z kwadratem prędkości jest łatwy do docenienia.

2. Wysokie obciążenia łożysk

Konfiguracja wspornikowa nakłada duże obciążenia promieniowe i momentowe na łożyska, szczególnie na łożysko znajdujące się najbliżej wirnika. Niewyważenie pogarsza te obciążenia i przyspiesza zużycie łożysk.

3. Gięcie i ugięcie wału

Wał wspornikowy podlega zginaniu, a nawet niewielkie niewyważenie może spowodować znaczne ugięcie na zwisającym końcu - szczególnie przy wyższych prędkościach lub przy dłuższym zwisie. Odróżnienie tego od prawdziwego łuk wału jest częścią prac diagnostycznych.

4. Sprzęgło i efekty wpustowe

Wiele zawieszonych wirników jest montowanych na wałach silników za pomocą wpustów, śrub ustalających lub sprzęgieł. Połączenia te mogą wprowadzać lub zmieniać stan niewyważenia, a wszelkie rozluźnienie znacznie pogarsza wibracje.

5. Wrażliwość na instalację

Nieprawidłowy montaż - nie do końca osadzony na wale, przekrzywiony pod kątem lub poluzowane elementy mocujące - ma znacznie bardziej wyraźny wpływ na wirnik typu overhung niż na konstrukcję międzyłożyskową, częściowo dlatego, że takie błędy wprowadzają ekscentryczność w punkcie, w którym ramię dźwigni jest najdłuższe.

4. Rozważania na temat wyważania wirników z nawisem

Zwykle wystarczy jedna płaszczyzna

Większość wirników typu overhung jest stosunkowo krótka w kierunku osiowym i może być skutecznie wyważona za pomocą wyważanie jednopłaszczyznowe. Ten płaszczyzna korekcyjna zwykle znajduje się na samym wirniku, w najbardziej dostępnym miejscu.

Równowaga statyczna i dynamiczna

  • Równowaga statyczna: przenosi środek masy wirnika na oś obrotu. W przypadku zawieszonych wirników w kształcie tarczy często wystarczające jest wyważenie statyczne.
  • Równowaga dynamiczna: W przypadku wirników o dłuższym wysięgu lub o znacznej grubości osiowej konieczne może być wyważanie dynamiczne w dwóch płaszczyznach w celu wyeliminowania brak równowagi pary.

Odległość nawisu ma znaczenie

Im większa odległość wysięgu - odległość od najbliższego łożyska do środka masy wirnika - tym bardziej krytyczna staje się jakość wyważenia. Zgodnie z ogólną zasadą, wyrażoną jako stosunek długości wysięgu L do średnicy wirnika D:

  • Krótki zwis (L/D < 0,3): mniej wrażliwe; obowiązują standardowe tolerancje wyważenia.
  • Umiarkowany zwis (0,3 < L/D < 0,7): bardziej wrażliwe; należy rozważyć większe tolerancje.
  • Długi zwis (L/D > 0,7): wysoka czułość; wymaga starannego wyważenia i może wymagać pełnego wyważenia dynamicznego (w dwóch płaszczyznach).

L to długość zwisu, a D to średnica wirnika.

5. Najlepsze praktyki w zakresie wyważania wirników przewieszonych

1. Równowaga w ostatecznej zainstalowanej konfiguracji, jeśli to możliwe

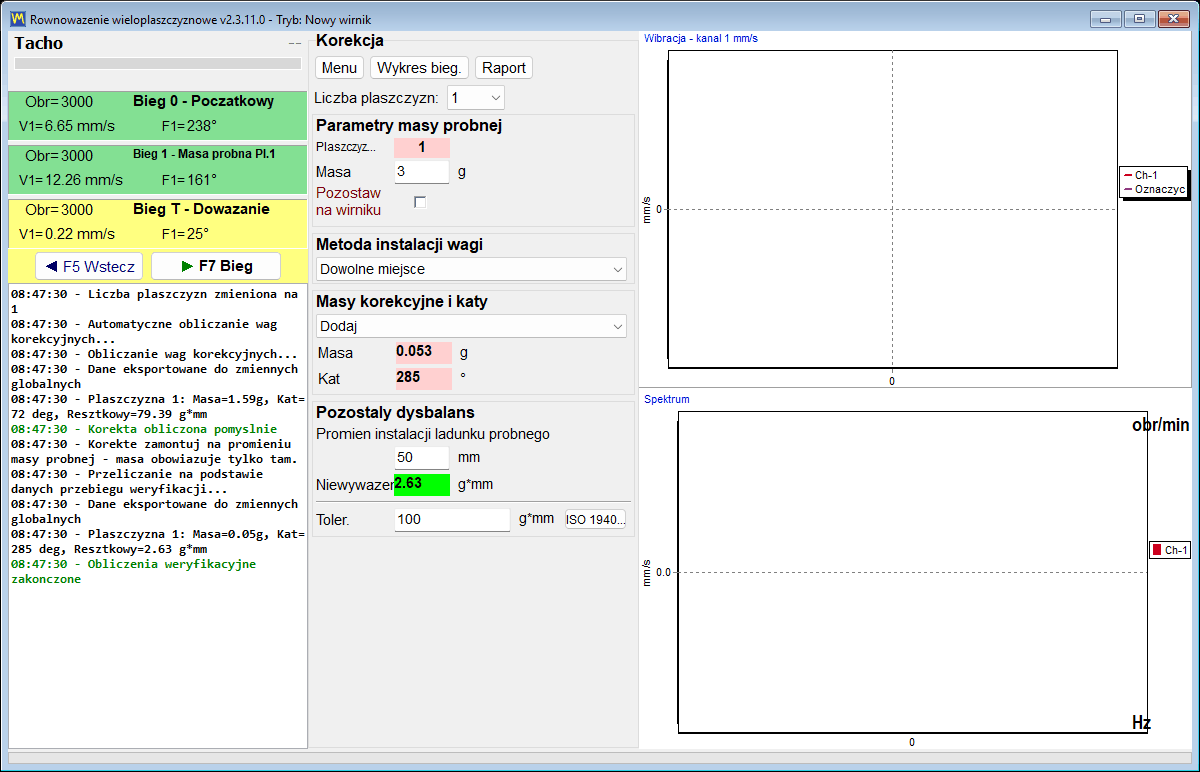

Zawieszone wirniki są szczególnie wrażliwe na sposób ich montażu, więc najprawdziwsze wyniki pochodzą z równoważenie pola z wirnikiem zainstalowanym na własnym wale w ostatecznej konfiguracji roboczej. Przenośny system dwukanałowy, taki jak Balans-1a dobrze się do tego nadaje: mierzy 1× wibracja amplituda i faza na łożysku, oblicza współczynniki wpływu, i pracuje we własnych łożyskach maszyny przy prędkości roboczej - tak więc montaż, mocowanie i efekty termiczne, na które wirniki typu overhung są tak wrażliwe, są wychwytywane w wyważeniu, a nie zakładane na wyważarce.

2. Sprawdź bezpieczne mocowanie

Przed wyważeniem należy upewnić się, że:

  • Wszystkie elementy mocujące (śruby ustalające, śruby, klucze) są prawidłowo dokręcone
  • Wirnik jest całkowicie osadzony na wale, bez żadnych szczelin
  • Wszystkie rowki wpustowe są prawidłowo zamontowane, bez nadmiernego luzu
  • Wirnik jest prostopadły do wału (nie jest odchylony ani ustawiony pod kątem)

3. Użyj odpowiedniego promienia korekcji

Miejsce ciężarki korekcyjne w możliwie największym promieniu, zazwyczaj w pobliżu średnicy zewnętrznej. Maksymalizuje to efekt każdego grama korekty, więc mniejsze dodatki masy wykonują swoją pracę. A Kalkulator wagi próbnej pomaga dobrać rozmiar pierwszego obciążnika testowego odpowiednio do masy i prędkości wirnika.

4. Sprawdź, czy nie ma bicia

Zmierz wał wyczerpanie przed wyważeniem. Nadmierne bicie - mimośrodowość, chybotanie lub wygięty wał - uniemożliwi dobre wyważenie i należy je najpierw skorygować.

5. Weź pod uwagę wpływ momentów w pomiarach drgań

Podczas pomiaru drgań w instalacji podwieszonej należy dokonywać odczytów zarówno na łożyskach po stronie napędu, jak i łożyskach po stronie bez napędu, o ile są one dostępne. Ze względu na moment wytworzony przez zawieszoną masę, wzór drgań może się znacznie różnić między tymi dwoma lokalizacjami.

6. Użyj węższych tolerancji

Ze względu na efekty wzmocnienia, należy rozważyć określenie jednego G-klasa niż w przypadku równoważnego wirnika międzyłożyskowego - na przykład G 2,5 zamiast G 6,3 dla zastosowań krytycznych. Odpowiednie dopuszczalne niewyważenie szczątkowe można łatwo znaleźć za pomocą kalkulator niewyważenia resztkowego (ISO 21940-11).

6. Typowe problemy i rozwiązania

Problem: Wibracje powracają po wyważeniu

Możliwe przyczyny:

  • Luźne elementy montażowe poluzowały się podczas pracy
  • Obciążniki korekcyjne, które przesunęły się lub odpadły.
  • Nagromadzenie materiału lub erozja, która zmieniła stan równowagi.
  • Wzrost termiczny które spowodowały przesunięcie.

Rozwiązania: Stosuj kleje zabezpieczające gwinty, spawaj lub trwale przymocuj ciężarki korekcyjne, ustal regularny harmonogram kontroli.

Problem: Nie udało się osiągnąć akceptowalnego salda

Możliwe przyczyny:

  • Bicie wału lub wygięty wał.
  • Zużycie łożyska lub nadmierny luz.
  • Rezonans strukturalny przy prędkości roboczej.
  • Słabe mocowanie wirnika (zablokowany, nie w pełni osadzony).

Rozwiązania: Zajmij się kwestiami mechanicznymi przed wyważeniem - sprawdź prostoliniowość wału, wymień zużyte łożyska i sprawdź poprawność montażu.

7. Uwagi projektowe dotyczące nowego sprzętu

Podczas projektowania urządzeń z wirnikami wystającymi:

  • Minimalizacja zwisu: utrzymywać jak najkrótszą odległość zwisu.
  • Usztywnienie wału: używaj wałków o większej średnicy, aby były odporne na zginanie.
  • Używaj wytrzymałych łożysk: Określ łożyska o odpowiedniej nośności promieniowej i momentu obrotowego
  • Zapewnienie możliwości balansowania: konstrukcja w płaszczyznach korekcyjnych lub dostępnych miejscach do dodawania lub usuwania obciążników.
  • Rozważ wstępne zbilansowanie: wyważyć element wirnika przed instalacją, jeśli to możliwe, najlepiej na wyważarka.
  • Należy określić odpowiednie tolerancje: Nie przesadzaj, ale pamiętaj, że projekty z przewieszonymi krawędziami wymagają dobrej równowagi

8. Standardy i wytyczne branżowe

Wirniki przewieszone nie mają własnego standardu wyważania; są one objęte ogólnymi standardami wyważania, z kilkoma specjalnymi uwagami:

  • ISO 21940-11: nowoczesna norma (zawierająca dawną normę ISO 1940-1), która zawiera wytyczne dotyczące wyboru klasy G mające zastosowanie do wirników z przewieszeniem.
  • API 610 (pompy odśrodkowe): Określa jakość wyważenia wirników pomp wiszących
  • Normy ANSI/AGMA: Udzielanie wskazówek dotyczących wyważania kół zębatych i kół pasowych

Ogólną zasadą jest stosowanie standardowych stopni wyważenia, przy jednoczesnym uznaniu, że konfiguracje overhung często korzystają z jednego stopnia ciaśniejszego, aby zrównoważyć efekty wzmocnienia - niewielka korekta do tolerancja równoważenia która zwraca się wielokrotnie w postaci trwałości i niezawodności łożysk.
