Înțelegerea rotoarelor suspendate
Un rotor suspendat — denumit și rotor în consolă sau rotor cantilever — este un rotor configurație în care masa rotativă se extinde spre exterior beyond pe rulmenții de susținere, în loc să fie așezat între aceștia. Rotorul este susținut doar pe o singură parte, elementul de lucru (un rotor de pompă, o roată de ventilator, o roată de măcinat etc.) ieșind în afară deasupra suportului rulmentului, asemenea unei trambuline care iese din suportul său. Această configurație este extrem de răspândită în rândul echipamentelor industriale și prezintă o serie de caracteristici distinctive echilibrare provocări, deoarece geometria în consolă amplifică efectul oricărei dezechilibra prin intermediul efectului de pârghie al proeminenței. Înțelegerea acestui efect de amplificare — și a modului în care se poate lucra cu el — este esențială pentru a asigura funcționarea lină și fiabilă a mașinilor cu proeminență.
1. Exemple frecvente de rotoare în consolă
Proiectele în consolă sunt foarte răspândite în aplicațiile industriale și comerciale. Aceeași logică a consolei se regăsește la mașini foarte diferite:
Ventilatoare HVAC și industriale
- Rotoarele suflantelor centrifugale care ies din arborii motoarelor.
- Ventilatoare de răcire axiale montate pe capacele capetelor motorului.
- Ventilatoare industriale montate pe soclu — un subiect frecvent în domeniul ventilatoarelor defecte ale ventilatorului.
Pompe
- Rotoare pentru pompe centrifugale cu o singură treaptă.
- Pompe cu cuplaj direct, la care rotorul iese direct din rulmentul motorului.
Mașini-unelte
- Discuri abrazive pe arbori în consolă.
- Freze și suporturi pentru scule.
- Lathe chucks.
Transmisie de putere
- Role și roți de frânghie montate pe arborii motoarelor.
- Roți dințate pe arbori prelungiți.
- Roți dințate pentru lanț.
Echipamente de procesare
- Agitatoare și rotoare pentru mixere.
- Paletele turbinei pe arborii turbinei.
2. De ce s-a optat pentru un design în consolă?
În ciuda provocărilor legate de echilibrare, rotoarele în consolă oferă avantaje practice semnificative — tocmai de aceea proiectanții continuă să le aleagă:
1. Accesibilitate
Elementul de lucru este ușor accesibil pentru inspecție, întreținere și înlocuire, fără a fi necesară demontarea întregului echipament sau afectarea rulmenților.
2. Simplitate și cost
Eliminarea unui singur suport de rulment reduce complexitatea mecanică, numărul de piese și costul de fabricație.
3. Eficiența spațiului
Configurația compactă necesită mai puțin spațiu axial decât o construcție cu rulmenți intercalati.
4. Montare ușoară
Componentele pot fi adesea montate direct pe arbori standard ai motorului sau pe utilaje existente, fără aranjamente de cuplare personalizate.
5. Cerințe de proces
În anumite aplicații — pompe, mixere, procesarea substanțelor chimice — este necesar ca elementul de lucru să fie amplasat doar pe o singură parte pentru a avea acces la fluidul sau materialul de proces.
3. Provocări unice în materie de echilibru
Rotoarele în consolă sunt, prin natura lor, mai sensibile la dezechilibru decât modelele cu lagăre intercalate, din mai multe motive care întăresc această afirmație:
1. Amplificarea momentului
Orice dezechilibru al unui rotor în consolă generează nu numai un forță centrifugă dar și un moment (sau două) legat de suportul rulmentului. Cu cât masa este mai îndepărtată de rulmenți, cu atât momentul este mai mare, astfel încât chiar și un dezechilibru minor este amplificat. Acest lucru decurge direct din principiul brațului de pârghie: Forță × Distanță = Moment. Acesta este și motivul pentru care un rotor cu proeminență mare poate genera sarcini alarmante asupra rulmenților, provenind dintr-un punct de concentrare a eforturilor aparent modest — și un calculator pentru forța centrifugă generată de dezechilibru face ca creșterea proporțională cu pătratul vitezei a acelei forțe să fie ușor de înțeles.
2. Sarcini portante mari
Configurația în consolă impune sarcini radiale și de moment ridicate asupra rulmenților, în special asupra celui situat cel mai aproape de rotor. Dezechilibrul agravează aceste sarcini și accelerează uzura rulmenților.
3. Îndoirea și deformarea arborelui
Arborele în consolă este supus la forțe de încovoiere, iar chiar și un dezechilibru minor poate produce o deformare semnificativă la capătul în consolă — în special la viteze mai mari sau în cazul unei console mai lungi. A face distincția între acest fenomen și unul real arcul arborelui face parte din procesul de diagnosticare.
4. Efecte de cuplare și de canalizare
Multe rotoare în consolă sunt montate pe arborii motoarelor cu ajutorul unor chei, șuruburi de fixare sau cuplaje. Aceste conexiuni pot genera sau modifica starea de dezechilibru, iar orice slăbiciune agravează considerabil vibrațiile.
5. Sensibilitate la instalare
Montarea incorectă — rotorul nu este așezat complet pe arbore, este înclinat sau elementele de fixare sunt slăbite — are un efect mult mai pronunțat asupra unui rotor în consolă decât asupra unui model cu lagăre intercalate, în parte deoarece astfel de erori provoacă excentricitate exact în punctul în care brațul de pârghie este cel mai lung.
4. Considerații privind echilibrarea rotoarelor în consolă
Un singur plan este de obicei suficient
Majoritatea rotoarelor în consolă au o lungime relativ redusă pe direcția axială și pot fi echilibrate eficient cu ajutorul echilibrare pe un singur plan. Cel/Cea/Cei/Cele plan de corecție se află de obicei chiar pe rotor, în locul cel mai ușor accesibil.
Echilibru static vs. dinamic
- Static balance: aduce centrul de masă al rotorului pe axa de rotație. În cazul rotoarelor suspendate în formă de disc, echilibrarea statică este adesea suficientă.
- Echilibrare dinamică: Pentru rotoarele cu consolă mai lungă sau cele cu grosime axială semnificativă, echilibrarea dinamică în două plane poate fi necesară pentru a elimina dezechilibrul cuplului.
Distanța în consolă contează
Cu cât distanța de proeminență este mai mare — adică distanța dintre cel mai apropiat rulment și centrul de masă al rotorului — cu atât echilibrarea devine mai importantă. Ca regulă generală, exprimată prin raportul dintre lungimea de proeminență L și diametrul rotorului D:
- Consolă scurtă (L/D < 0,3): mai puțin sensibil; se aplică toleranțele standard pentru balanțe.
- Proeminență moderată (0,3 < L/D < 0,7): mai sensibil; luați în considerare toleranțe mai stricte.
- Consolă lungă (L/D > 0,7): foarte sensibil; necesită o echilibrare atentă și poate necesita o echilibrare dinamică completă (pe două planuri).
Aici L reprezintă lungimea proeminenței, iar D reprezintă diametrul rotorului.
5. Cele mai bune practici pentru echilibrarea rotorului în consolă
1. Echilibru în configurația finală instalată, acolo unde este posibil

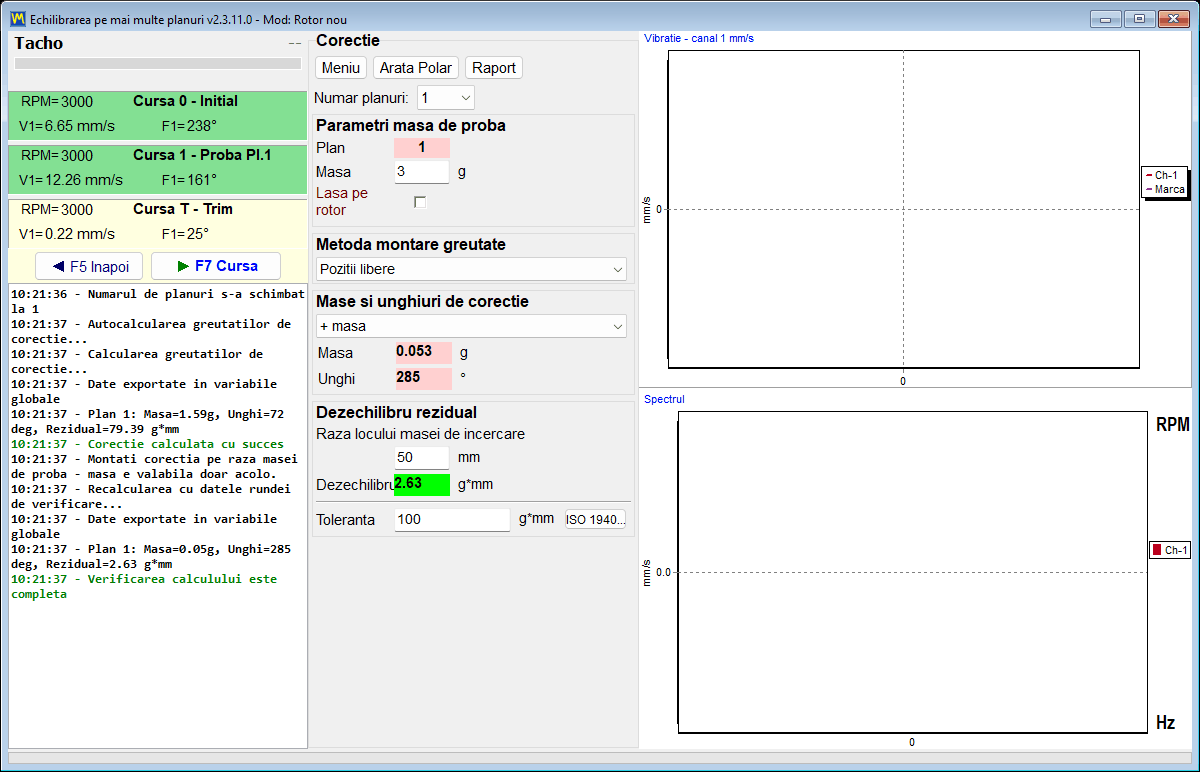

Rotoarele în consolă sunt deosebit de sensibile la modul în care sunt montate, astfel încât rezultatul cel mai precis se obține prin echilibrarea la fața locului cu rotorul montat pe propriul arbore, în configurația sa finală de funcționare. Un sistem portabil cu două canale, precum Balanset-1A este foarte potrivit pentru acest scop: măsoară 1× vibrații amplitudine și fază la rulment, calculează coeficienți de influențăși acționează asupra rulmenților proprii ai mașinii la viteza de funcționare — astfel încât efectele legate de asamblare, montare și temperatură, la care rotorii în consolă sunt atât de sensibili, sunt toate luate în calcul în procesul de echilibrare, fără a fi ignorate pe o mașină de echilibrare.
2. Verificați montarea sigură
Înainte de echilibrare, asigurați-vă că:
- Toate elementele de fixare (șuruburi de fixare, bolțuri, chei) sunt strânse corect
- Rotorul este complet așezat pe ax, fără goluri
- Orice canale de cheie sunt montate corect, fără joc excesiv
- Rotorul este perpendicular pe arbore (nu este îndoit sau înclinat)
3. Folosiți o rază de corecție adecvată
Locul ponderi de corecție pe o rază cât mai mare posibil, de obicei în apropierea diametrului exterior. Astfel se maximizează efectul fiecărui gram de corecție, astfel încât sunt suficiente adăugări de greutate mai mici. A calculator pentru greutatea de probă ajută la alegerea unei greutăți de testare inițiale adecvate pentru masa și viteza rotorului.
4. Verificați dacă există bătaie excesivă
Măsurați arborele a alerga afară înainte de echilibrare. O excentricitate excesivă — excentricitate, oscilație sau un arbore îndoit — va împiedica obținerea unui echilibru corespunzător și trebuie remediată mai întâi.
5. Luați în considerare efectele momentului în măsurarea vibrațiilor
Atunci când se măsoară vibrațiile la o instalație cu ax în consolă, se vor efectua măsurători atât la rulmentul de la capătul de antrenare, cât și la cel de la capătul opus, în măsura în care acestea sunt accesibile. Datorită momentului generat de masa în consolă, profilul vibrațiilor poate varia semnificativ între cele două locații.
6. Utilizați toleranțe mai stricte
Având în vedere efectele de amplificare, vă recomandăm să specificați unul Grad G mai strict decât în cazul unui rotor cu lagăre intermediare echivalent — de exemplu, G 2,5 în loc de G 6,3 pentru aplicații critice. Dezechilibrul rezidual admisibil corespunzător se calculează ușor cu ajutorul unui calculator pentru dezechilibrul rezidual (ISO 21940-11).
6. Probleme frecvente și soluții
Problemă: Vibrațiile revin după echilibrare
Cauze posibile:
- Elemente de montare slăbite s-au slăbit în timpul funcționării
- Greutățile de corecție care s-au deplasat sau au căzut.
- Acumularea de material sau eroziunea care au modificat starea de echilibru.
- Thermal growth care a provocat deplasarea.
Soluții: Folosiți compuși de asigurare a filetelor, sudați sau atașați permanent greutăți de corecție, stabiliți un program de inspecție regulat.
Problemă: Imposibilitatea de a atinge un echilibru acceptabil
Cauze posibile:
- Excentricitatea arborelui sau un arbore îndoit.
- Uzura rulmentului sau joc excesiv.
- Rezonanță structurală la viteza de funcționare.
- Montarea defectuoasă a rotorului (înclinat, neașezat complet).
Soluții: rezolvați problemele mecanice înainte de echilibrare — verificați alinierea arborelui, înlocuiți rulmenții uzați și asigurați-vă că montarea este corectă.
7. Aspecte legate de proiectarea echipamentelor noi
La proiectarea echipamentelor cu rotoare suspendate:
- Reduceți la minimum proeminența: mențineți distanța de proeminență cât mai mică posibil.
- Întăriți arborele: utilizați arbori cu diametru mai mare pentru a rezista la îndoire.
- Folosiți rulmenți rezistenți: Specificați rulmenți cu o capacitate de încărcare radială și de moment adecvată
- Asigură capacitatea de echilibrare: proiectarea unor planuri de reglare sau a unor locuri ușor accesibile pentru montarea sau demontarea greutăților de echilibrare.
- Luați în considerare echilibrarea prealabilă: echilibrați elementul rotorului înainte de montare, dacă este posibil, de preferință pe un mașină de echilibrat.
- Specificați toleranțele corespunzătoare: Nu specificați prea mult, dar recunoașteți că modelele cu suprapunere au nevoie de un echilibru bun
8. Standarde și orientări din domeniu
Rotorii în consolă nu au un standard propriu de echilibrare; aceștia intră sub incidența standardelor generale de echilibrare, cu câteva mențiuni speciale:
- ISO 21940-11: standardul modern (care încorporează fostul standard ISO 1940-1) care oferă îndrumări privind selectarea clasei G aplicabile rotoarelor în consolă.
- API 610 (pompe centrifuge): Specifică calitatea echilibrării pentru rotoarele pompei suspendate
- Standardele ANSI/AGMA: Oferiți îndrumări pentru echilibrarea angrenajelor și a scripeților suspendați
Principiul general constă în aplicarea claselor standard de echilibru, recunoscând totodată că configurațiile în consolă beneficiază adesea de o clasă mai strictă pentru a compensa efectele de amplificare — o mică ajustare la toleranță de echilibrare care își amortizează costul de multe ori prin durabilitate și fiabilitate.
