Forståelse af overhængende rotorer
En overhængende rotor — også kaldet en udkraget rotor — er en Rotor en konstruktion, hvor den roterende masse rager udad beyond de bærende lejer i stedet for at sidde mellem dem. Rotoren er kun understøttet på den ene side, hvor arbejdselementet (et skovlhjul, blæserhjul, slibeskive osv.) rager ud over lejestøtten som et springbræt, der stikker ud fra sin holder. Denne konstruktion er meget udbredt i industrielt udstyr og medfører en række særlige afbalancering udfordringer, fordi udkragningskonstruktionen forstærker virkningen af enhver ubalance ved at udnytte overhænget. At forstå denne forstærkning – og hvordan man udnytter den – er nøglen til at sikre, at maskiner med overhæng fungerer problemfrit og pålideligt.
1. Typiske eksempler på udhængende rotorer
Konstruktioner med udhæng er meget udbredt inden for industri og erhverv. Den samme udhængsprincip går igen i meget forskellige maskiner:
HVAC og industrielle ventilatorer
- Centrifugalblæserhjul, der rager ud fra motorakslerne.
- Aksiale køleventilatorer monteret på motorens endehætter.
- Søjlemonterede industriventilatorer — et hyppigt emne inden for ventilatorrelaterede Fejl på ventilatoren.
Pumper
- Løbehjul til et-trins centrifugalpumper.
- Pumper med direkte kobling, hvor pumpehjulet sidder direkte på motorlejet.
Værktøjsmaskiner
- Slibeskiver på udhængsspindler.
- Fræsere og værktøjsholdere.
- Lathe chucks.
Kraftoverførsel
- Remskiver og skiver monteret på motoraksler.
- Tandhjul på forlængede aksler.
- Kædehjul.
Forarbejdningsudstyr
- Omrørere og pumpehjul.
- Turbineblade på turbineaksler.
2. Hvorfor et udhængende design?
På trods af udfordringerne med at opnå balance byder fremspringende rotorer på betydelige praktiske fordele — og det er netop derfor, konstruktørerne fortsat vælger dem:
1. Tilgængelighed
Arbejdsdelen er let tilgængelig ved eftersyn, vedligeholdelse og udskiftning, uden at det er nødvendigt at adskille hele maskinen eller røre ved lejerne.
2. Enkelhed og omkostninger
Ved at eliminere én lejestøtte reduceres den mekaniske kompleksitet, antallet af dele og produktionsomkostningerne.
3. Pladseffektivitet
Den kompakte konstruktion kræver mindre plads i længderetningen end en konstruktion med mellemliggende lejer.
4. Nem montering
Komponenter kan ofte monteres direkte på standard motoraksler eller eksisterende maskineri uden specialtilpassede koblingsarrangementer.
5. Proceskrav
I visse anvendelser – såsom pumper, blandere og kemisk forarbejdning – er det nødvendigt, at arbejdselementet kun er placeret på den ene side for at kunne nå procesvæsken eller materialet.
3. Unikke udfordringer i forbindelse med afbalancering
Overhængende rotorer er i sagens natur mere følsomme over for ubalance end konstruktioner med lejer i midten, og det skyldes flere væsentlige årsager:
1. Momentforstærkning
Enhver ubalance i en udhængende rotor skaber ikke blot en centrifugalkraft men også et moment (eller et par) omkring lejestøtten. Jo længere vægten sidder fra lejerne, desto større bliver momentet, så selv en lille ubalance forstærkes. Dette følger direkte af princippet om løftearmen: Kraft × Afstand = Moment. Det er også grunden til, at et tungt, udhængende løbehjul kan forårsage alarmerende lejebelastninger fra et tilsyneladende ubetydeligt tyngdepunkt — og et Beregner til centrifugalkraft som følge af ubalance gør det nemt at forstå, at kraften vokser med kvadratet på hastigheden.
2. Høje lejebelastninger
Den udkragede konstruktion påfører lejerne store radiale belastninger og momentbelastninger, især det leje, der ligger tættest på rotoren. Ubalance forværrer disse belastninger og fremskynder slid på lejer.
3. Aksebøjning og -afbøjning
Den udkragede aksel udsættes for bøjning, og selv en lille ubalance kan forårsage betydelig afbøjning ved den udkragede ende — især ved højere hastigheder eller med et længere udkrag. At skelne dette fra en ægte skaftbøjle er en del af det diagnostiske arbejde.
4. Koblings- og kilesporeffekter
Mange udhængende rotorer monteres på motoraksler ved hjælp af pasfeder, stilleskruer eller koblinger. Disse forbindelser kan forårsage eller ændre ubalancen, og enhver løshed forværrer vibrationerne markant.
5. Følsomhed over for installation
Forkert montering — hvor rotoren ikke sidder helt fast på akslen, er vinklet eller har løse fastgørelseselementer — har en langt mere markant indvirkning på en udhængende rotor end på en konstruktion med lejer på begge sider, delvis fordi sådanne fejl medfører excentricitet netop dér, hvor løftearmen er længst.
4. Overvejelser vedrørende afbalancering af udhængende rotorer
Enkeltplan normalt tilstrækkeligt
De fleste udhængende rotorer er relativt korte i aksial retning og kan afbalanceres effektivt med enkeltplansbalancering. Den korrektionsplan findes normalt på selve rotoren, på det mest tilgængelige sted.
Statisk vs. dynamisk balance
- Static balance: placerer rotorens tyngdepunkt på rotationsaksen. For skiveformede udhængsrotorer er statisk afbalancering ofte tilstrækkelig.
- Dynamisk balance: For længere overhængende rotorer eller rotorer med betydelig aksial tykkelse kan dynamisk afbalancering i to planer være nødvendig for at eliminere par ubalance.
Overhængsafstand er vigtig
Jo større udhængslængden er – altså afstanden fra det nærmeste leje til rotorens tyngdepunkt – desto vigtigere bliver balanceringen. Som en generel tommelfingerregel, udtrykt som forholdet mellem udhængslængden L og rotordiameteren D:
- Kort udhæng (L/D < 0,3): mindre følsom; der gælder standardtolerancer for vægten.
- Moderat overhæng (0,3 < L/D < 0,7): mere følsom; overvej at indføre strammere tolerancer.
- Langt overhæng (L/D > 0,7): meget følsom; kræver omhyggelig afbalancering og kan kræve en fuld dynamisk (to-plan) afbalancering.
Her er L udhængslængden og D rotordiameteren.
5. Bedste praksis for afbalancering af udhængende rotorer
1. Sørg for balance i den endelige installation, når det er muligt

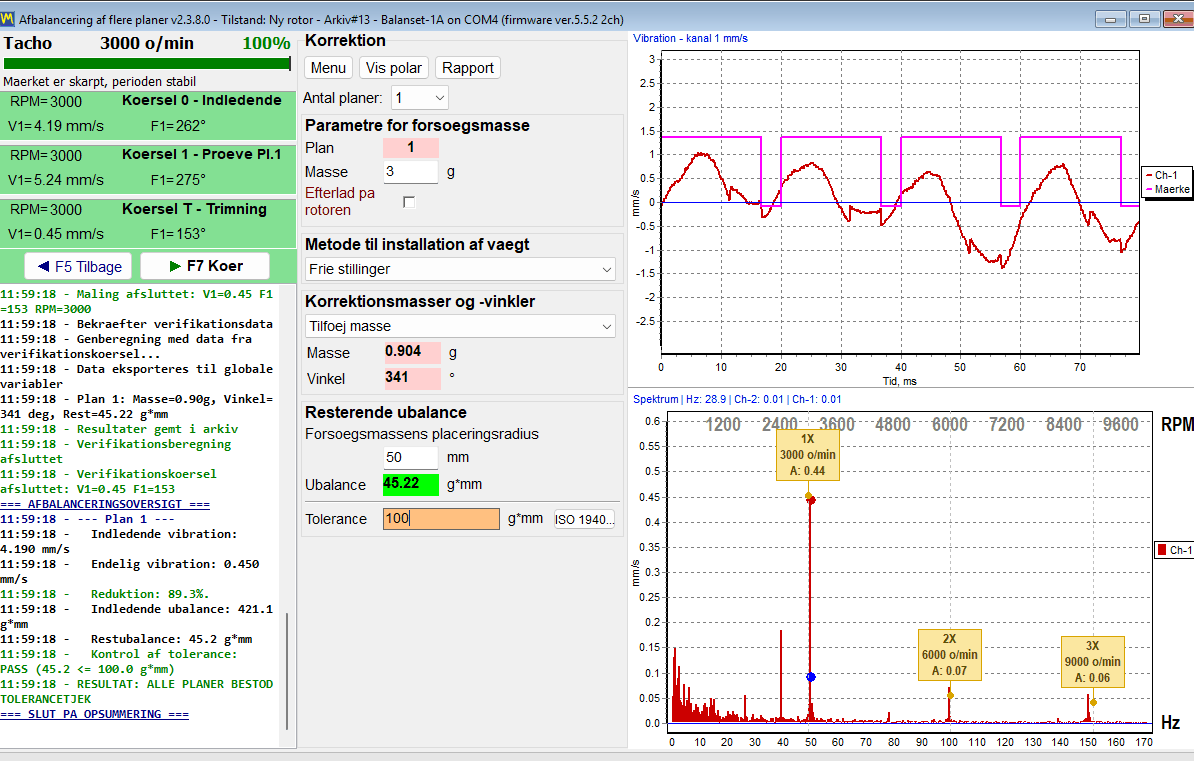

Overhængende rotorer er særligt følsomme over for monteringsmåden, så det mest præcise resultat opnås ved feltafbalancering hvor rotoren er monteret på sin egen aksel i sin endelige driftskonfiguration. Et bærbart tokanalssystem som f.eks. Balanset-1A er velegnet til dette: den måler 1× vibrationer amplitude og fase ved lejet beregner indflydelseskoefficienter, og virker på maskinens egne lejer ved driftshastighed — så de samlings-, monterings- og termiske påvirkninger, som udhængende rotorer er så følsomme over for, indgår alle i afbalanceringen og antages ikke blot væk på en afbalanceringsmaskine.
2. Bekræft sikker montering
Før afbalancering skal du sørge for:
- Alle monteringsdele (sætskruer, bolte, nøgler) er korrekt spændt
- Rotoren sidder helt på akslen uden mellemrum
- Alle noter er korrekt monteret uden for stor frigang
- Rotoren er vinkelret på akslen (ikke spændt eller vinklet)
3. Brug en passende korrigeringsradius
Sted korrektionsvægte i en så stor radius som muligt, typisk tæt på den ydre diameter. Dette maksimerer effekten af hvert gram korrektion, så selv små vægttilføjelser er tilstrækkelige. A Beregner til prøvevægt hjælper med at vælge den første testvægt, så den passer til rotorens masse og hastighed.
4. Kontroller for udløb
Mål aksel udløb inden afbalancering. For stor slør – excentricitet, rysten eller en bøjet aksel – forhindrer en korrekt afbalancering og skal derfor udbedres først.
5. Overvej momenteffekter i vibrationsmåling
Når der måles vibrationer på en udkraget konstruktion, skal der foretages målinger ved både driv- og ikke-drivside-lejerne, hvor det er muligt. På grund af det moment, der opstår som følge af den udkragede masse, kan vibrationsmønstret variere markant mellem de to steder.
6. Brug strammere tolerancer
På grund af forstærkningseffekterne bør du overveje at angive én G-klasse strammere end ved en tilsvarende rotor med mellemlejer — for eksempel G 2,5 i stedet for G 6,3 ved kritiske anvendelser. Den tilsvarende tilladte restulvægt kan let beregnes ved hjælp af en Beregner til restubalance (ISO 21940-11).
6. Almindelige problemer og løsninger
Problem: Vibration vender tilbage efter afbalancering
Mulige årsager:
- Løst monteringsudstyr løsnede sig under drift
- Korrektionsvægte, der er rykket eller faldet af.
- Materialetilvækst eller erosion, der har ændret ligevægtsforholdene.
- Thermal growth der forårsagede forskydningen.
Løsninger: Brug gevindsikringsmidler, svejs eller fastgør korrektionslodder permanent, og etablér en regelmæssig inspektionsplan.
Problem: Kan ikke opnå en acceptabel balance
Mulige årsager:
- Akselafvigelse eller en bøjet aksel.
- Slid på lejer eller for stort spillerum.
- Strukturel resonans ved driftshastighed.
- Fejlmontering af rotoren (skæv, ikke helt på plads).
Løsninger: Løs de mekaniske problemer, inden der udføres afbalancering — kontroller, at akslen er lige, udskift slidte lejer, og kontroller, at monteringen er korrekt.
7. Designovervejelser i forbindelse med nyt udstyr
Ved design af udstyr med overhængende rotorer:
- Minimer udhæng: Sørg for, at udhænget er så kort som muligt.
- Gør skaftet stivere: Brug aksler med større diameter for at modstå bøjning.
- Brug robuste lejer: Specificér lejer med tilstrækkelig radial og momentbelastningskapacitet
- Sørg for, at der er mulighed for at afbalancere: konstruktion med justeringsflader eller let tilgængelige steder til montering eller fjernelse af udligningsvægte.
- Overvej at foretage en forudgående afbalancering: Afbalancér rotorelementet inden montering, hvis det er muligt, helst på en afbalanceringsmaskine.
- Angiv passende tolerancer: Overspecificér ikke, men anerkend at udhængende designs kræver god balance
8. Branchestandarder og retningslinjer
Overhængende rotorer har ingen særskilt afbalanceringsstandard; de er omfattet af de generelle afbalanceringsstandarder, dog med nogle få særlige bemærkninger:
- ISO 21940-11: den moderne standard (som inkorporerer den tidligere ISO 1940-1), der indeholder retningslinjer for valg af G-klasse til udhængende rotorer.
- API 610 (centrifugalpumper): Specificerer balancekvaliteten for overhængende pumpehjul
- ANSI/AGMA-standarder: Giv vejledning til afbalancering af overhængende gear og remskiver
Det generelle princip er at anvende de standardiserede balancegrader, samtidig med at man tager højde for, at udhængende konfigurationer ofte har gavn af en grad strammere indstilling for at modvirke forstærkningseffekterne — en lille justering til afbalancerende tolerance ... som tjener sig selv ind mange gange i form af holdbarhed og pålidelighed.
