Pochopenie previslých rotorov
Jeden previslý rotor — nazývaný aj previsnutý alebo konzolový rotor — je rotor konfigurácia, v ktorej rotujúca hmota vyčnieva smerom von beyond podporné ložiská, namiesto toho, aby sa nachádzal medzi nimi. Rotor je podopretý len na jednej strane, pričom pracovný prvok (obežné koleso, koleso ventilátora, brúsny kotúč a podobne) presahuje za ložiskovú podperu ako skokanská doska upevnená na svojom úchyte. Toto usporiadanie je v priemyselných zariadeniach mimoriadne bežné a prináša špecifický súbor vyvažovanie výziev, pretože geometria previsu zosilňuje účinok akejkoľvek nevyváženosť prostredníctvom páčiaceho účinku previsu. Pochopenie tohto zosilnenia — a toho, ako s ním pracovať — je kľúčom k udržaniu plynulého a spoľahlivého chodu strojov s previsnutým rotorom.
1. Bežné príklady previsnutých rotorov
Previsnuté konštrukcie sú v priemyselných a komerčných aplikáciách rozšírené. Rovnaká logika previsu sa objavuje pri veľmi odlišných strojoch:
HVAC a priemyselné ventilátory
- Obežné kolesá odstredivých dúchadiel vyčnievajúce z hriadeľov motora.
- Axiálne chladiace ventilátory namontované na koncových štítoch motora.
- Priemyselné ventilátory namontované na podstavci — častý predmet fan defects.
Čerpadlá
- Obehy odstredivých čerpiel s jedným stupňom.
- Blízko spojené čerpadlá, kde obežné koleso vyčnieva priamo z ložiska motora.
Obrábacie stroje
- Brúsne kotúče na previsnutých vretenách.
- Frézovacie nástroje a držiaky nástrojov.
- Lathe chucks.
Prenos výkonu
- Remenice a kladky namontované na hriadeľoch motora.
- Ozubené kolesá na predĺžených hriadeľoch.
- Reťazové ozubené kolesá.
Spracovateľské zariadenia
- Miešavky a turbíny miešačov.
- Lopatky turbín na hriadeľoch turbín.
2. Prečo previsnutá konštrukcia?
Napriek výzvam pri vyvažovaní ponúkajú previsnuté rotory významné praktické výhody — a práve preto sa pre ne konštruktéri stále rozhodujú:
1. Prístupnosť
Pracovný prvok je ľahko dostupný na kontrolu, údržbu a výmenu bez nutnosti rozoberať celý stroj alebo narúšať ložiská.
2. Jednoduchosť a náklady
Eliminácia jednej podpery ložiska znižuje mechanickú zložitosť, počet dielov a výrobné náklady.
3. Priestorová efektívnosť
Kompaktné usporiadanie vyžaduje menej axiálneho priestoru ako konštrukcia s rotorom medzi ložiskami.
4. Jednoduchá montáž
Komponenty je možné často namontovať priamo na štandardné hriadele motorov alebo existujúce stroje bez špeciálnych spojovacích usporiadaní.
5. Požiadavky na proces
V niektorých aplikáciách — čerpadlá, miešadlá, chemické spracovanie — je umiestnenie pracovného prvku len na jednej strane nevyhnutné na dosiahnutie procesnej kvapaliny alebo materiálu.
3. Jedinečné výzvy vyvažovania
Previsnuté rotory sú zo svojej podstaty citlivejšie na nevyváženosť než konštrukcie s rotorom medzi ložiskami, a to z viacerých vzájomne sa posilňujúcich dôvodov:
1. Zosilnenie momentu
Akákoľvek nevyváženosť previsnutého rotora vytvára nielen odstredivá sila ale aj moment (dvojicu síl) okolo ložiskovej podpery. Čím ďalej je hmota od ložísk, tým väčší je tento moment, takže aj malá nevyváženosť sa zväčšuje. Vyplýva to priamo z princípu páky: Sila × Vzdialenosť = Moment. Je to aj dôvod, prečo ťažké previsnuté obežné koleso môže z klamlivo nenápadného ťažkého miesta vyvolať alarmujúce zaťaženie ložísk — a kalkulačka odstredivej sily z nerovnováhy umožňuje ľahko si uvedomiť nárast tejto sily úmerný druhej mocnine otáčok.
2. Vysoké zaťaženie ložísk
Konfigurácia s previsom kladie na ložiská vysoké radiálne a momentové zaťaženie, najmä na to, ktoré je najbližšie k rotoru. Nevyváženosť tieto zaťaženia zhoršuje a urýchľuje opotrebenie ložiska.
3. Ohýbanie a vychýlenie hriadeľa
Previsnutý hriadeľ je vystavený ohybu a aj malá nevyváženosť môže na previsnutom konci spôsobiť výrazný priehyb — najmä pri vyšších otáčkach alebo dlhšom previse. Odlíšenie tohto javu od skutočnej luk hriadeľa je súčasťou diagnostickej práce.
4. Vplyv spojky a drážky pre klin
Mnohé previsnuté rotory sú namontované na hriadeľoch motorov pomocou pier, stavacích skrutiek alebo spojok. Tieto spoje môžu zaviesť alebo zmeniť stav nevyváženosti a akýkoľvek uvoľnenosť dramaticky zhoršuje vibrácie.
5. Citlivosť na inštaláciu
Nesprávna montáž — neúplné dosadnutie na hriadeľ, naklonenie pod uhlom alebo uvoľnené spojovacie prvky — má na previsnutý rotor oveľa výraznejší vplyv ako na konštrukciu uloženú medzi ložiskami, čiastočne preto, že takéto chyby zavádzajú výstrednosť práve v mieste, kde je rameno páky najdlhšie.
4. Úvahy o vyvažovaní previsnutých rotorov
Jednorovinné vyváženie zvyčajne postačuje
Väčšina previsnutých rotorov je v axiálnom smere pomerne krátka a možno ich účinne vyvážiť pomocou vyvažovanie v jednej rovine. Ten/tá/to korekčná rovina je zvyčajne na samotnom rotore, na najprístupnejšom mieste.
Statická vs. dynamická rovnováha
- Static balance: privedie ťažisko rotora’a na os rotácie. Pri previsnutých rotoroch v tvare disku je statické vyváženie často postačujúce.
- Dynamické vyvažovanie: Pri dlhších ľavostranných rotoroch alebo rotoroch s výraznou axiálnou hrúbkou môže byť potrebné dynamické vyváženie v dvoch rovinách, aby sa eliminovali párová nevyváženosť.
Previsová vzdialenosť je dôležitá
Čím väčšia je vzdialenosť previsu — vzdialenosť od najbližšieho ložiska k ťažisku rotora’a — tým kritickejšia sa stáva kvalita vyváženia. Ako všeobecné pravidlo, vyjadrené pomerom dĺžky previsu L k priemeru rotora D:
- Krátky presah (L/D < 0,3): menej citlivé; platia štandardné tolerancie vyvažovania.
- Stredný previs (0.3 < L/D < 0.7): citlivejšie; zvážte tesnejšie tolerancie.
- Dlhý previs (L/D > 0.7): vysoko citlivý; vyžaduje dôkladné vyvažovanie a môže si vyžiadať úplné dynamické (dvojrovinné) vyváženie.
Tu L je dĺžka previsu a D je priemer rotora.
5. Osvedčené postupy vyvažovania previsnutých rotorov
1. Ak je to možné, vyvažujte v konečnej nainštalovanej konfigurácii

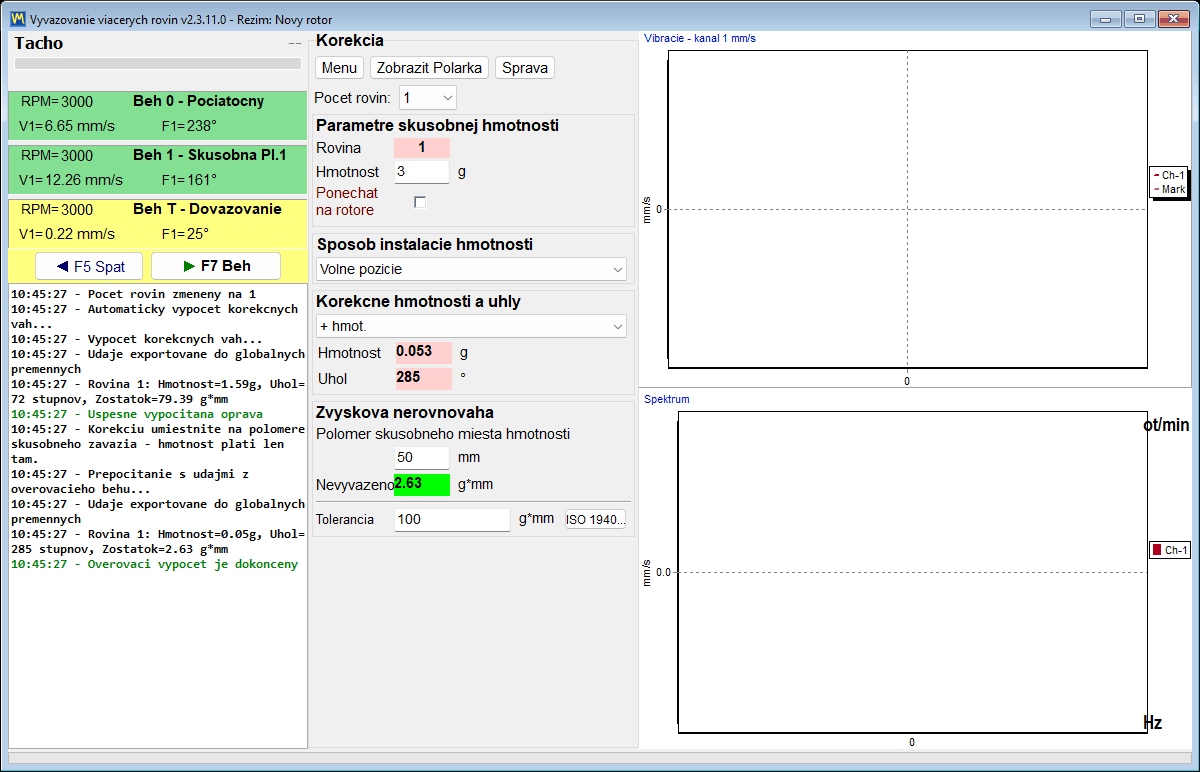

Pretiahnuté (previsnuté) rotory sú obzvlášť citlivé na spôsob ich uloženia, takže najpravdivejší výsledok prináša vyvažovanie na mieste s rotorom namontovaným na vlastnom hriadeli v jeho konečnej prevádzkovej konfigurácii. Prenosný dvojkanálový systém, akým je Balanset-1A je na to dobre prispôsobený: meria 1× vibrácie amplitúda a fáza na ložisku, vypočíta koeficienty vplyvu, a pracuje vo vlastných ložiskách stroja pri prevádzkových otáčkach — takže montáž, uloženie a tepelné vplyvy, na ktoré sú previsnuté rotory tak citlivé, sa všetky zachytia vo vyvážení, a nie sú len predpokladané na vyvažovacom stroji.
2. Overte bezpečné upevnenie
Pred vyvážením sa uistite, že:
- Všetky montážne prvky (skrutky, matice, kľúče) sú správne utiahnuté
- Rotor je úplne usadený na hriadeli bez medzier
- Všetky drážky na kľúče sú správne osadené bez nadmernej vôle
- Rotor je kolmý na hriadeľ (nie je naklonený ani uhlový)
3. Použite vhodný polomer korekcie
Miesto korekčné závažia na čo najväčšom prakticky možnom polomere, zvyčajne blízko vonkajšieho priemeru. Tým sa maximalizuje účinok každého gramu korekcie, takže postačujú menšie prídavky hmotnosti. A kalkulátor skúšobnej hmotnosti pomáha rozumne stanoviť veľkosť prvého skúšobného závažia vzhľadom na hmotnosť a otáčky rotora.
4. Skontrolujte hádzanie
Zmerajte hriadeľ výbeh pred vyvažovaním. Nadmerné hádzanie — excentricita, kývanie alebo ohnutý hriadeľ — zabráni dobrému vyváženiu a musí sa najprv odstrániť.
5. Zohľadnite vplyv momentov pri meraní vibrácií
Pri meraní vibrácií na previsnutej zostave odoberajte hodnoty na ložiskách na strane pohonu aj na strane bez pohonu tam, kde je to prístupné. Kvôli momentu vytvorenému previsnutou hmotou sa môže obraz vibrácií medzi oboma miestami výrazne líšiť.
6. Používajte prísnejšie tolerancie
Kvôli zosilňovacím účinkom zvážte stanovenie o jeden G-trieda prísnejší, než by ste použili pre rovnocenný rotor uložený medzi ložiskami — napríklad G 2.5 namiesto G 6.3 pre kritické aplikácie. Zodpovedajúce prípustné zostatkové nevyváženie ľahko zistíte pomocou kalkulátor zvyškovej nevyváženosti (ISO 21940-11).
6. Bežné problémy a riešenia
Problém: Po vyvážení sa vracajú vibrácie
Možné príčiny:
- Uvoľnené montážne prvky sa počas prevádzky uvoľnili
- Korekčné závažia, ktoré sa posunuli alebo odpadli.
- Nános materiálu alebo erózia, ktoré zmenili stav vyváženia.
- Thermal growth čo spôsobilo posun.
Riešenia: Používajte zaisťovacie hmoty na závity, zvárajte alebo trvalo pripevnite korekčné závažia, zaveďte pravidelný harmonogram kontrol.
Problém: Nemožno dosiahnuť prijateľné vyváženie
Možné príčiny:
- Vybočenie hriadeľa alebo ohnutý hriadeľ.
- Opotrebovanie ložiska alebo nadmerná vôľa.
- Štrukturálna rezonancia pri pracovnej rýchlosti.
- Nesprávne upevnenie rotora (skloňovaný, nie úplne usadený).
Riešenia: odstráňte mechanické problémy pred vyvažovaním — skontrolujte priamosť hriadeľa, vymeňte opotrebované ložiská a overte správne uloženie.
7. Konštrukčné úvahy pre nové zariadenia
Pri navrhovaní zariadení s previsnutými rotormi:
- Minimalizujte presah: udržujte previsnutú vzdialenosť čo najkratšiu, ako je to prakticky možné.
- Spevnite hriadeľ: používajte hriadele s väčším priemerom odolávajúce ohybu.
- Použite robustné ložiská: Špecifikujte ložiská s dostatočnou radiálnou a momentovou únosnosťou
- Zabezpečte možnosť vyváženia: navrhnite korekčné roviny alebo prístupné miesta na pridávanie či odoberanie vyvažovacích závaží.
- Zvážte predbežné vyvažovanie: vyvážte prvok rotora pred inštaláciou, kde je to možné, ideálne na vyvažovací stroj.
- Špecifikujte primeranú toleranciu: Nepreháňajte špecifikácie, ale uvedomte si, že previsnuté konštrukcie potrebujú dobrú rovnováhu.
8. Priemyselné normy a usmernenia
Pre previsnuté rotory neexistuje vlastná norma na vyvažovanie; sú pokryté všeobecnými normami na vyvažovanie, s niekoľkými osobitnými poznámkami:
- ISO 21940-11: moderná norma (zahŕňajúca bývalú ISO 1940-1), ktorá poskytuje usmernenie na výber stupňa G použiteľné pre previsnuté rotory.
- API 610 (odstredivé čerpadlá): Určuje kvalitu vyváženia pre ľavostranné obežné kolesá čerpadiel
- Normy ANSI/AGMA: Poskytnite návod na vyváženie previsnutých ozubených kolies a kladiek
Všeobecným princípom je uplatniť štandardné stupne vyváženia, pričom treba uznať, že previsnuté konfigurácie často profitujú z o jeden stupeň prísnejšieho zatriedenia na vyrovnanie zosilňovacích účinkov — malá úprava vyvažovacia tolerancia ktorá sa mnohonásobne vráti na životnosti ložísk a spoľahlivosti.
