Overhangende rotoren begrijpen
Een overhangende rotor — ook wel een uitkraagarm of uitkragende rotor genoemd — is een rotor configuratie waarbij de roterende massa naar buiten steekt beyond de draaglagering voorbij, in plaats van er tussenin te zitten. De rotor wordt aan slechts één zijde ondersteund, waarbij het werkelement (een waaier, ventilatorwiel, slijpschijf enzovoort) als een duikplank over de lagersteunen uitsteekt. Deze constructie komt buitengewoon veel voor in industriële toepassingen en brengt een kenmerkende reeks balanceren uitdagingen met zich mee, omdat de uitkraaggeometrie het effect van elke onbalans vergroot door de hefboomwerking van de uitkraagarm. Inzicht in die versterking — en hoe ermee om te gaan — is de sleutel tot het soepel en betrouwbaar houden van uitkraagmachines.
1. Veelvoorkomende voorbeelden van uitkraagrotoren
Uitkraagconstructies zijn wijdverbreid in industriële en commerciële toepassingen. Dezelfde uitkraaglogica is terug te vinden in zeer uiteenlopende machines:
HVAC en industriële ventilatoren
- Centrifugaalventilatorwaaiers die uitsteken vanaf motorassen.
- Axiale koelventilatoren gemonteerd op de eindschijven van motoren.
- Op sokkel gemonteerde industriële ventilatoren — een veelvoorkomend onderwerp bij ventilator-gerelateerde defecten aan ventilatoren.
Pompen
- Enkeltraps centrifugaalpomp-impellers.
- Directgekoppelde pompen, waarbij de waaier rechtstreeks uitsteekt vanaf het motorlager.
Gereedschapsmachines
- Slijpschijven op uitkragende spindels.
- Freeskoppen en gereedschaphouders.
- Lathe chucks.
Krachtoverbrenging
- Riemschijven en katrollen gemonteerd op motorassen.
- Tandwielen op verlengde assen.
- Kettingwielsproketten.
Verwerkingsapparatuur
- Menger-agitators en impellers.
- Turbinebladen op turbineassen.
2. Waarom het uitkragende ontwerp?
Ondanks de balanseerproblemen bieden uitkragende rotors aanzienlijke praktische voordelen — en dat is precies de reden waarom ontwerpers er steeds opnieuw voor kiezen:
1. Toegankelijkheid
Het werkelement is goed bereikbaar voor inspectie, onderhoud en vervanging, zonder de hele machine te demonteren of de lagers te verstoren.
2. Eenvoud en kosten
Door één lagersteun te elimineren, worden de mechanische complexiteit, het aantal onderdelen en de productiekosten verlaagd.
3. Ruimte-efficiëntie
De compacte opstelling vereist minder axiale ruimte dan een uitvoering met lagers aan beide zijden.
4. Eenvoudige montage
Componenten kunnen vaak direct op standaard motorassen of bestaande machines worden gemonteerd, zonder dat er speciale koppelingen nodig zijn.
5. Procesvereisten
In bepaalde toepassingen — pompen, mixers, chemische verwerking — is het noodzakelijk dat het werkelement zich aan slechts één zijde bevindt om het procesvloeistof of -materiaal te bereiken.
3. Unieke balanceeruitdagingen
Uitkragende rotors zijn van nature gevoeliger voor onbalans dan uitvoeringen met lagers aan beide zijden, om meerdere elkaar versterkende redenen:
1. Momentversterking
Elke onbalans in een uitkragende rotor veroorzaakt niet alleen een centrifugale kracht maar ook een moment (een koppel) rond het lagersteunpunt. Hoe verder de massa zich van de lagers bevindt, des te groter dat moment — zelfs een kleine onbalans wordt daardoor vergroot. Dit volgt rechtstreeks uit het hefboomprincipe: Kracht × Afstand = Moment. Dit is ook waarom een zwaar uitkragend waaier alarmerende lagerkrachten kan veroorzaken door een ogenschijnlijk bescheiden zwaar punt — en een calculator voor centrifugale kracht door onbalans maakt de groei van die kracht met het kwadraat van de toerentallen gemakkelijk inzichtelijk.
2. Hoge lagerbelastingen
De uitkragende configuratie legt hoge radiale belastingen en momentbelastingen op de lagers, met name op het lager dat het dichtst bij de rotor zit. Onbalans verergert deze belastingen en versnelt lagerslijtage.
3. Buiging en doorbuiging van de as
De uitkragende as is onderhevig aan buiging, en zelfs een kleine onbalans kan een significante doorbuiging aan het uitkragende uiteinde veroorzaken — met name bij hogere toerentallen of een grotere uitkraging. Dit onderscheiden van een werkelijke asdoorbuiging maakt deel uit van het diagnostisch werk.
4. Koppelings- en spiebaaneffecten
Veel uitkragende rotors zijn via spieën, stelschroeven of koppelingen op motorassen gemonteerd. Deze verbindingen kunnen de onbalansconditie introduceren of wijzigen, en elke losheid verergert de trilling aanzienlijk.
5. Gevoeligheid voor installatie
Ondeskuntige montage — niet volledig op de as geplaatst, schuin geplaatst of losse bevestigingsmiddelen — heeft een veel groter effect op een uitkragende rotor dan op een uitvoering met lagers aan beide zijden, mede omdat dergelijke fouten excentriciteit introduceren op het punt waar de hefboomarm het langst is.
4. Balanceeroverwegingen voor uitkragende rotors
Eenvlaks meestal voldoende
De meeste uitkragende rotors zijn relatief kort in de axiale richting en kunnen effectief worden gebalanceerd met eenvlaksbalancering. De correctievlak bevindt zich normaal gesproken op de rotor zelf, op de meest toegankelijke locatie.
Statische versus dynamische balans
- Static balance: brengt het zwaartepunt van de rotor op de rotatieas. Voor schijfvormige uitkragende rotoren is statisch balanceren vaak afdoende.
- Dynamisch balanceren: Voor langere overhangende rotoren of rotoren met een aanzienlijke axiale dikte kan dynamisch balanceren in twee vlakken nodig zijn om koppelonbalans.
Overhangafstand is van belang
Hoe groter de uitkraagafstand — de afstand van het dichtstbijzijnde lager tot het zwaartepunt van de rotor — hoe kritischer de balanskwaliteit wordt. Als algemene vuistregel, uitgedrukt via de verhouding van de uitkraaglengte L tot de rotordiameter D:
- Korte uitstekende as (L/D < 0,3): minder gevoelig; standaard balanstoleranties zijn van toepassing.
- Matige uitkraag (0,3 < L/D < 0,7): gevoeliger; overweeg strengere toleranties.
- Grote uitkraag (L/D > 0,7): zeer gevoelig; vereist zorgvuldig balanceren en kan een volledig dynamisch (tweevlaks) balanceren vereisen.
Hierbij is L de uitkraaglengte en D de rotordiameter.
5. Best Practices voor het Balanceren van Uitkraagrotoren
1. Balanceer indien mogelijk in de definitieve gemonteerde configuratie

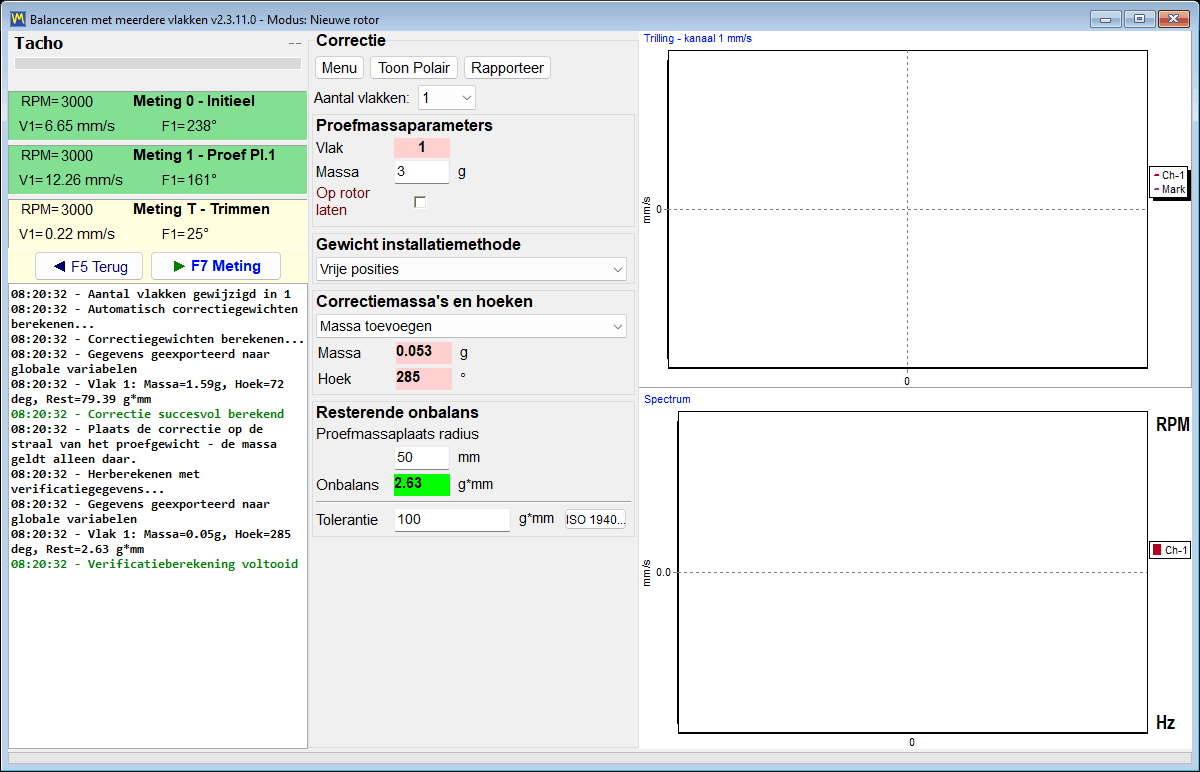

Uitkraagrotoren zijn bijzonder gevoelig voor de wijze waarop ze zijn gemonteerd, zodat het meest betrouwbare resultaat wordt verkregen door veldbalancering met de rotor gemonteerd op zijn eigen as in de definitieve bedrijfsconfiguratie. Een draagbaar tweekanaals systeem zoals de Balanset-1A is hier zeer geschikt voor: het meet de 1× trillingen amplitude en fase op het lager, berekent de invloedcoëfficiënten, en werkt in de eigen lagers van de machine op bedrijfssnelheid — zodat de montage-, opstel- en thermische effecten waar uitkraagrotoren zo gevoelig voor zijn, allemaal worden meegenomen in het balanceren en niet worden weggelaten op een balanceermachine.
2. Controleer de veilige montage
Zorg ervoor dat:
- Alle bevestigingsmaterialen (stelschroeven, bouten, sleutels) zijn goed vastgedraaid
- De rotor zit volledig op de as, zonder openingen
- Alle spiebanen zijn correct gemonteerd zonder overmatige speling
- De rotor staat loodrecht op de as (niet gespannen of schuin)
3. Gebruik een passende correctieradius
Plaats correctiegewichten op zo groot een radius als praktisch haalbaar, doorgaans nabij de buitendiameter. Dit maximaliseert het effect van elke gram correctie, zodat kleinere gewichtstoevoegingen volstaan. Een calculator voor proefgewicht helpt het eerste testgewicht zinvol te dimensioneren op basis van de massa en snelheid van de rotor.
4. Controleer op uitloop
Meet de as uitloop vóór het balanceren. Overmatige uitloopfout — excentriciteit, slingeren of een gebogen as — verhindert een goede balans en moet eerst worden gecorrigeerd.
5. Houd rekening met momenteffecten bij trillingsmeting
Meet bij het meten van trillingen op een uitkraaginstallatie de waarden op zowel het aandrijfzijde- als het niet-aandrijfzijdelager waar toegankelijk. Vanwege het moment dat door de uitkraagmassa wordt veroorzaakt, kan het trilpatroon sterk verschillen tussen de twee locaties.
6. Gebruik nauwere toleranties
Vanwege de versterkingseffecten is het raadzaam één te specificeren G-klasse strikter dan u zou doen voor een equivalente rotor tussen de lagers — bijvoorbeeld G 2,5 in plaats van G 6,3 voor kritische toepassingen. De bijbehorende toelaatbare resterende onbalans is eenvoudig te bepalen met een calculator voor restonbalans (ISO 21940-11).
6. Veelvoorkomende problemen en oplossingen
Probleem: trillingen keren terug na balanceren
Mogelijke oorzaken:
- Losse bevestigingsmaterialen zijn tijdens gebruik losgeraakt
- Correctiegewichten die zijn verschoven of losgeraakt.
- Materiaalopbouw of erosie die de balanstoestand heeft veranderd.
- Thermal growth die de verschuiving heeft veroorzaakt.
Oplossingen: Gebruik schroefdraadborgmiddelen, las of bevestig correctiegewichten permanent en stel een regelmatig inspectieschema op.
Probleem: Kan geen acceptabel evenwicht bereiken
Mogelijke oorzaken:
- Asuitslag of een gebogen as.
- Lagerslijtage of buitensporig spel.
- Structurele resonantie op bedrijfstoerental.
- Slechte rotorbevestiging (scheef of niet volledig in de zitting).
Oplossingen: verhelp de mechanische problemen vóór het balanceren — controleer de rechtheid van de as, vervang versleten lagers en zorg voor een correcte montage.
7. Ontwerpoverwegingen voor nieuwe apparatuur
Bij het ontwerpen van apparatuur met overhangende rotoren:
- Minimaliseer de uitsteeklengte: houd de uitsteekafstand zo kort als praktisch haalbaar is.
- Verstijf de as: gebruik assen met een grotere diameter om doorbuiging te weerstaan.
- Gebruik robuuste lagers: Specificeer lagers met voldoende radiale en momentbelastingscapaciteit
- Zorg voor balanseermogelijkheid: ontwerp correctievlakken of toegankelijke locaties voor het toevoegen of verwijderen van balanceergewichten.
- Overweeg voorbalanceren: balanceer het rotorelement vóór installatie waar mogelijk, bij voorkeur op een balanceermachine.
- Stel passende toleranties vast: Specificeer niet te veel, maar besef dat overhangende ontwerpen een goede balans nodig hebben
8. Industrienormen en richtlijnen
Uitstekende rotoren hebben geen eigen balanceernorm; zij vallen onder de algemene balanceernormen, met enkele bijzondere aandachtspunten:
- ISO 21940-11: de moderne norm (die de voormalige ISO 1940-1 omvat) die de G-klasse selectieleidraad biedt die van toepassing is op uitstekende rotoren.
- API 610 (centrifugaalpompen): Specificeert de balanskwaliteit voor overhangende pompwaaiers
- ANSI/AGMA-normen: Biedt begeleiding bij het balanceren van overhangende tandwielen en katrollen
Het algemene principe is de standaard balanceerklassen toe te passen, met de erkenning dat uitstekende configuraties vaak baat hebben bij één klasse strikter om de versterkingseffecten te compenseren — een kleine aanpassing die balanceertolerantie zichzelf vele malen terugbetaalt in lagerlevensduur en betrouwbaarheid.
