Razumevanje previsnih rotorjev
En previsni rotor - imenovan tudi konzolni ali konzolni rotor - je rotor konfiguracija, v kateri se vrteča se masa razteza navzven. onkraj nosilnih ležajev, namesto da bi ležala med njima. Rotor je podprt samo na eni strani, delovni element (tekalno kolo, ventilatorsko kolo, brusilni kolut in podobno) pa sega prek opore ležaja kot skakalnica prek svojega nosilca. Takšna postavitev je zelo pogosta pri industrijski opremi in predstavlja poseben sklop uravnoteženje izzivov, saj geometrija previsa zaradi vzvoda poveča učinek vsake neuravnoteženost zaradi vzvoda previsa. Razumevanje tega ojačanja - in kako z njim ravnati - je ključ do tega, da bodo stroji s previsom delovali nemoteno in zanesljivo.
1. Običajni primeri rotorjev s previsom
Previsne izvedbe so razširjene v industrijskih in komercialnih aplikacijah. Enaka logika konzol se pojavlja pri zelo različnih strojih:
HVAC in industrijski ventilatorji
- Tekači centrifugalnih puhal, ki segajo z gredi motorjev.
- Aksialni hladilni ventilatorji, nameščeni na končne zvonove motorja.
- Industrijski ventilatorji, nameščeni na podstavke - pogosta tema v zvezi z ventilatorji napake na ventilatorju.
Črpalke
- Tekači enostopenjskih centrifugalnih črpalk.
- Tesno sklopljene črpalke, pri katerih tekač sega neposredno iz ležaja motorja.
Strojna orodja
- Brusilna kolesa na previsnih vretenih.
- Rezkarji za rezkanje in držala za orodja.
- Stružarske vpenjalne glave.
Prenos moči
- jermenice in jermenice, nameščene na gredi motorja.
- Zobniška kolesa na podaljšanih gredeh.
- Verižna kolesa.
Oprema za predelavo
- Mešalniki in rotorji mešalnikov.
- Turbinske lopatice na turbinskih gredeh.
2. Zakaj previsna zasnova?
Kljub izzivom pri uravnoteženju imajo previsni rotorji pomembne praktične prednosti - prav zato jih konstruktorji vedno znova izbirajo:
1. Dostopnost
Delovni element je lahko dostopen za pregled, vzdrževanje in zamenjavo brez razstavljanja celotnega stroja ali poseganja v ležaje.
2. Preprostost in stroški
Odprava enega ležajnega nosilca zmanjša mehansko kompleksnost, število delov in proizvodne stroške.
3. Prostorska učinkovitost
Kompaktna ureditev potrebuje manj aksialnega prostora kot zasnova med ležaji.
4. Enostavna montaža
Komponente je pogosto mogoče namestiti neposredno na standardne gredi motorjev ali obstoječe stroje brez posebnih sklopk.
5. Zahteve glede postopka
Pri nekaterih aplikacijah - črpalke, mešalniki, kemična predelava - je za doseganje tekočine ali materiala potrebno, da je delovni element samo na eni strani.
3. Edinstveni izzivi za uravnoteženje
Rotorji s previsom so zaradi več razlogov bolj občutljivi na neuravnoteženost kot medležajni rotorji:
1. Ojačitev momenta
Vsako neravnovesje v rotorju s previsom ne povzroča le centrifugalna sila pa tudi moment (par sil) okoli opore ležaja. Bolj ko je masa oddaljena od ležajev, večji je ta moment, zato se že majhna neuravnoteženost poveča. To izhaja neposredno iz načela vzvodne roke: Sila × razdalja = moment. To je tudi razlog, zakaj lahko težek previsni tekač povzroči zaskrbljujoče obremenitve ležajev že zaradi na videz skromnega težkega mesta - in kalkulator centrifugalne sile iz neravnovesja omogoča, da je rast te sile na kvadrat hitrosti enostavna za razumevanje.
2. Visoke obremenitve ležajev
Konzolna konfiguracija povzroča velike radialne in momentne obremenitve ležajev, zlasti tistega, ki je najbližje rotorju. Neuravnoteženost te obremenitve še povečuje in pospešuje obraba ležaja.
3. Upogibanje in deformacija gredi
Konzolna gred je podvržena upogibanju in že majhna neuravnoteženost lahko povzroči velik odklon na previsnem koncu - še posebej pri višjih hitrostih ali daljšem previsu. Razlikovanje med tem in resničnim gredni lok je del diagnostičnega dela.
4. Učinki sklopke in utora za ključ
Številni previsni rotorji so nameščeni na motorne gredi s pomočjo ključev, nastavitvenih vijakov ali spojk. Te povezave lahko vnesejo ali spremenijo stanje neuravnoteženosti in vsak ohlapnost močno poslabša vibracije.
5. Občutljivost na namestitev
Nepravilna montaža - ki ni povsem nameščena na gredi, je pod kotom ali je ohlapno pritrjena - ima veliko bolj izrazit učinek na rotor s previsom kot na medležajno zasnovo, deloma zato, ker take napake vnašajo ekscentričnost v točki, kjer je ročica vzvoda najdaljša.
4. Vidiki uravnoteženja pri rotorjih s previsom
Ena ravnina običajno zadostuje
Večina rotorjev s previsom je relativno kratkih v aksialni smeri in jih je mogoče učinkovito uravnotežiti z uravnoteženje v eni ravnini. Ta korekcijska ravnina je običajno na rotorju, na najbolj dostopnem mestu.
Statično v primerjavi z dinamičnim ravnovesjem
- Statično ravnovesje: premakne masno središče rotorja na os vrtenja. Pri diskastih rotorjih s previsom je statično ravnotežje pogosto ustrezno.
- Dinamično ravnovesje: Pri daljših prečnih rotorjih ali tistih z znatno aksialno debelino je lahko potrebno dinamično uravnoteženje v dveh ravninah, da se odpravi parna neuravnoteženost.
Razdalja previsa je pomembna
Večja kot je razdalja previsa - razdalja od najbližjega ležaja do masnega središča rotorja -, bolj kritična je kakovost ravnotežja. Splošno pravilo, izraženo z razmerjem med dolžino previsa L in premerom rotorja D:
- Kratek previs (L/D < 0,3): manj občutljiva; veljajo standardna odstopanja ravnotežja.
- Zmeren previs (0,3 < L/D < 0,7): bolj občutljivi; razmislite o strožjih tolerancah.
- Dolg previs (L/D > 0,7): zelo občutljiv; zahteva skrbno uravnoteženje in morda bo potrebno popolno dinamično (dvoploščno) uravnoteženje.
Pri tem je L dolžina previsa, D pa premer rotorja.
5. Najboljše prakse za uravnoteženje rotorja s previsom
1. Uravnoteženje v končni nameščeni konfiguraciji, kadar je to mogoče

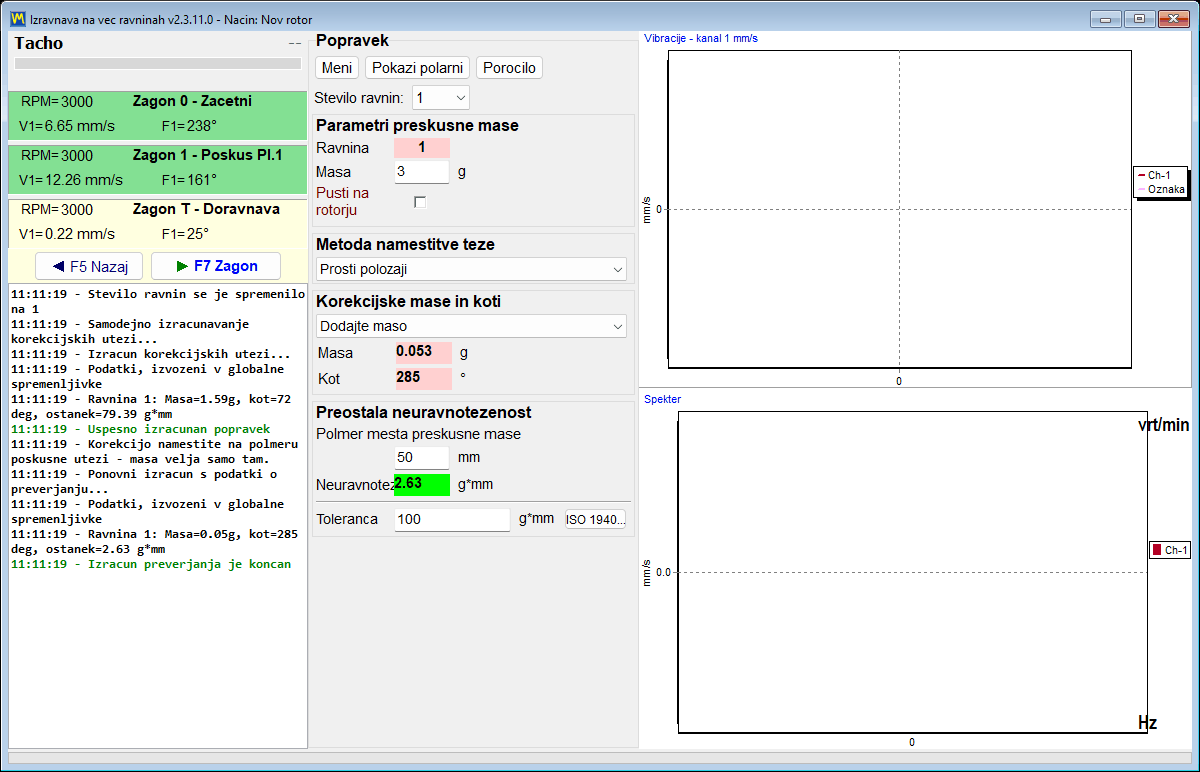

Rotorji s previsom so še posebej občutljivi na način namestitve, zato najnatančnejši rezultat dobimo pri uravnoteženje na terenu z rotorjem, nameščenim na lastni gredi v končni delovni konfiguraciji. Prenosni dvokanalni sistem, kot je npr. Balanset-1A je za to zelo primeren: meri 1× vibracije amplituda in faza na ležišču, izračuna koeficientov vpliva, in pri obratovalni hitrosti deluje v lastnih ležajih stroja - zato so sestav, montaža in toplotni učinki, na katere so rotorji s previsom tako občutljivi, zajeti pri uravnoteženju in ne prezrti na balansirnem stroju.
2. Preverite varno pritrditev
Pred uravnoteženjem se prepričajte:
- Vsi pritrdilni elementi (vijaki, sorniki, ključi) so pravilno priviti
- Rotor je popolnoma nameščen na gredi brez vrzeli
- Vsi utori za ključe so pravilno nameščeni brez prevelike zračnosti
- Rotor je pravokoten na gred (ni nagnjen ali pod kotom)
3. Uporabite ustrezen polmer korekcije
Kraj korekcijske uteži s čim večjim polmerom, običajno blizu zunanjega premera. S tem se poveča učinek vsakega grama korekcije, zato so manjši dodatki teže učinkovitejši. A kalkulator poskusne teže pomaga pri določanju velikosti prve preskusne uteži glede na maso in hitrost rotorja.
4. Preverite iztek
Izmerite gred iztek pred uravnoteženjem. Prevelik iztek - ekscentričnost, nihanje ali ukrivljena gred - preprečuje dobro uravnoteženje in ga je treba najprej odpraviti.
5. Upoštevajte učinke momentov pri merjenju vibracij
Pri merjenju vibracij pri previsni vgradnji odčitajte vrednosti tako na ležajih na pogonskem koncu kot na ležajih, ki niso na pogonskem koncu, če so dostopni. Zaradi momenta, ki ga ustvarja previsna masa, se lahko vzorec vibracij med obema lokacijama močno razlikuje.
6. Uporabite strožje tolerance
Zaradi učinka ojačitve razmislite o tem, da bi določili eno G-razred strožje kot pri enakovrednem medležajnem rotorju - na primer G 2,5 namesto G 6,3 pri kritičnih aplikacijah. Ustrezno dopustno preostalo neuravnoteženost zlahka najdete z kalkulator za izračun preostalih neravnovesij (ISO 21940-11).
6. Pogoste težave in rešitve
Težava: Vibracije se po uravnoteženju vrnejo
Možni vzroki:
- Med delovanjem se je zrahljal pritrdilni material
- Uteži za popravljanje, ki so se premaknile ali odpadle.
- Kopičenje ali erozija materiala, ki je spremenila stanje ravnotežja.
- Toplotna rast ki so povzročili premikanje.
Rešitve: Uporabljajte tesnilne mase za varovanje navojev, privarite ali trajno pritrdite korekcijske uteži, vzpostavite reden urnik pregledov.
Težava: Ni mogoče doseči sprejemljivega uravnoteženja
Možni vzroki:
- Iztekanje gredi ali ukrivljena gred.
- Obraba ležaja ali prevelika zračnost.
- Strukturna resonanca pri delovni hitrosti.
- Slaba pritrditev rotorja (zakrivljen, ne povsem nameščen).
Rešitve: pred uravnoteženjem odpravite mehanske težave - preverite ravnost gredi, zamenjajte obrabljene ležaje in preverite pravilno namestitev.
7. Razmisleki o zasnovi nove opreme
Pri načrtovanju opreme s previsnimi rotorji:
- Zmanjšajte previs: naj bo razdalja med previsi čim krajša.
- Ojačajte gred: uporabite gredi z večjim premerom, ki so odporne proti upogibanju.
- Uporabite robustne ležaje: Določite ležaje z ustrezno radialno in momentno nosilnostjo
- Zagotovite možnost uravnoteženja: zasnova v ravninah za korekcijo ali dostopnih mestih za dodajanje ali odstranjevanje ravnotežnih uteži.
- Razmislite o predhodnem uravnoteženju: rotorski element pred namestitvijo uravnotežite, če je to mogoče, najbolje na balansirni stroj.
- Določite ustrezna odstopanja: Ne pretiravajte s specifikacijami, vendar upoštevajte, da previsne zasnove potrebujejo dobro ravnovesje
8. Industrijski standardi in smernice
Za previsne rotorje ni lastnega standarda za uravnoteženje; z nekaj posebnimi opombami so zajeti v splošnih standardih za uravnoteženje:
- ISO 21940-11: sodobni standard (ki vključuje nekdanji standard ISO 1940-1), ki vsebuje navodila za izbiro razreda G, ki se uporabljajo za rotorje s previsom.
- API 610 (centrifugalne črpalke): določa kakovost uravnoteženja za tekače črpalk s previsom.
- Standardi ANSI/AGMA: Navodila za uravnoteženje prečnih zobnikov in jermenic
Splošno načelo je, da se uporabljajo standardne stopnje ravnotežja, pri čemer je treba upoštevati, da je pri konfiguracijah s previsom pogosto koristno, da se za eno stopnjo poostrijo, da se izravnajo učinki ojačitve - majhna prilagoditev za toleranca uravnoteženja ki se večkratno povrne zaradi življenjske dobe in zanesljivosti ležajev.
