Asılı Rotorları Anlamak
Bir sarkık rotor — aynı zamanda konsol veya konsollu rotor olarak da adlandırılır — bir rotor dönen kütlenin dışa doğru uzandığı konfigürasyon beyond destek yataklarının arasına oturmak yerine, bu yatakların üzerine oturur. Rotor sadece bir taraftan desteklenir; çalışma elemanı (pervane, fan çarkı, taşlama çarkı vb.) ise bir dalış tahtasının yuvasından sarkar gibi yatak desteğinin ötesine uzanır. Bu düzenleme endüstriyel ekipmanlarda son derece yaygındır ve kendine özgü bir dizi dengeleme zorluklar, çünkü konsol geometrisi herhangi bir etkisini artırır dengesizlik çıkıntının yarattığı kaldıraç etkisiyle. Bu güçlenmeyi anlamak — ve bununla nasıl çalışılacağını bilmek — çıkıntılı makinelerin sorunsuz ve güvenilir çalışmasını sağlamanın anahtarıdır.
1. Çıkıntılı Rotorlara İlişkin Yaygın Örnekler
Konsol tasarımları, endüstriyel ve ticari uygulamalarda yaygın olarak kullanılmaktadır. Aynı konsol mantığı, birbirinden çok farklı makinelerde de karşımıza çıkmaktadır:
HVAC ve Endüstriyel Fanlar
- Motor şaftlarından uzanan santrifüj üfleyici pervaneleri.
- Motor uç kapaklarına monte edilmiş eksenel soğutma fanları.
- Ayaklı endüstriyel fanlar — fanlarla ilgili sıkça gündeme gelen bir konu fan kusurları.
Pompalar
- Tek kademeli santrifüj pompa pervaneleri.
- Çarkın motor yatağından doğrudan uzandığı sıkı bağlantılı pompalar.
Takım Tezgahları
- Çıkıntılı millerdeki taşlama taşları.
- Freze bıçakları ve takım tutucular.
- Lathe chucks.
Güç Aktarımı
- Motor millerine monte edilmiş kasnaklar ve makaralar.
- Uzatılmış şaftlar üzerindeki dişli çarklar.
- Zincir dişlileri.
İşleme Ekipmanları
- Karıştırıcı çarkları ve pervaneler.
- Türbin şaftları üzerindeki türbin kanatları.
2. Neden Çıkıntılı Tasarım?
Dengeleme zorluklarına rağmen, çıkıntılı rotorlar önemli pratik avantajlar sunar — işte bu yüzden tasarımcılar sürekli olarak bunları tercih etmektedir:
1. Erişilebilirlik
Çalışma elemanına, makinenin tamamını sökmeye veya yataklara müdahale etmeye gerek kalmadan inceleme, bakım ve değiştirme amacıyla kolayca ulaşılabilir.
2. Basitlik ve Maliyet
Bir rulman desteğinin ortadan kaldırılması mekanik karmaşıklığı, parça sayısını ve üretim maliyetini azaltır.
3. Alan Verimliliği
Kompakt düzen, yataklar arası tasarıma göre daha az eksenel yer kaplar.
4. Kolay Montaj
Bileşenler genellikle özel bağlantı düzenlemeleri olmadan doğrudan standart motor millerine veya mevcut makinelere monte edilebilir.
5. İşlem Gereksinimleri
Bazı uygulamalarda — pompalar, karıştırıcılar, kimyasal işleme — proses sıvısına veya malzemeye ulaşmak için çalışma elemanının sadece bir tarafta bulunması gerekir.
3. Benzersiz Dengeleme Zorlukları
Çıkıntılı rotorlar, birkaç önemli nedenden ötürü, yataklar arası tasarımlara kıyasla dengesizliğe karşı doğası gereği daha hassastır:
1. Anlık Yükseltme
Çıkıntılı bir rotordaki herhangi bir dengesizlik, sadece bir merkezkaç kuvveti ama aynı zamanda rulman yatağıyla ilgili bir moment (birkaç) de söz konusudur. Kütle rulmanlardan ne kadar uzaksa, bu moment o kadar büyük olur; bu nedenle küçük bir dengesizlik bile büyütülür. Bu durum, kaldıraç kolu prensibinden doğrudan kaynaklanmaktadır: Kuvvet × Mesafe = Tork. Bu aynı zamanda, ağır bir çıkıntılı pervanenin, görünüşte önemsiz bir ağırlık noktasından endişe verici yatak yükleri oluşturabilmesinin nedenidir — ve bir dengesizlikten kaynaklanan santrifüj kuvveti hesaplayıcısı bu kuvvetin hızla karesi orantılı artışını anlamayı kolaylaştırır.
2. Yüksek Yatak Yükleri
Konsol yapısı, yataklara, özellikle de rotora en yakın olan yataklara yüksek radyal ve moment yükleri uygular. Dengesizlik bu yükleri daha da artırır ve aşınmayı hızlandırır rulman aşınması.
3. Şaft Bükülmesi ve Sapması
Konsol şaftı eğilme kuvvetlerine maruz kalır ve en ufak bir dengesizlik bile, özellikle yüksek hızlarda veya daha uzun bir konsol uzunluğunda, konsol ucunda önemli ölçüde sapmaya neden olabilir. Bunu gerçek bir şaft yayı tanı sürecinin bir parçasıdır.
4. Bağlantı ve Kama Yolu Etkileri
Birçok çıkıntılı rotor, motor millerine kama, ayar vidası veya kaplinler aracılığıyla monte edilir. Bu bağlantılar dengesizlik durumuna yol açabilir veya mevcut durumu değiştirebilir ve herhangi bir gevşeklik titreşimi önemli ölçüde artırır.
5. Kuruluma Karşı Hassasiyet
Yanlış montaj — milin üzerine tam olarak oturmamış olması, eğik durması veya gevşek bağlantı elemanları — çıkıntılı bir rotorda, yataklar arası bir tasarıma kıyasla çok daha belirgin bir etkiye sahiptir; bunun nedeni kısmen, bu tür hataların eksantriklik kaldıraç kolunun en uzun olduğu noktada.
4. Çıkıntılı Rotorlarda Dengeleme Hususları
Tek Düzlem Genellikle Yeterlidir
Çoğu çıkıntılı rotor eksenel yönde nispeten kısadır ve şu yöntemle etkili bir şekilde dengelenebilir: tek düzlem dengeleme. . düzeltme düzlemi genellikle rotorun üzerinde, en kolay ulaşılabilir yerde bulunur.
Statik ve Dinamik Denge
- Static balance: rotorun kütle merkezini dönme eksenine getirir. Disk şeklindeki tek kollu rotorlar için statik balans genellikle yeterlidir.
- Dinamik balans: Daha uzun sarkık rotorlar veya önemli eksenel kalınlığa sahip olanlar için, iki düzlemde dinamik dengeleme, ortadan kaldırmak için gerekli olabilir. çift dengesizliği.
Taşma Mesafesi Önemlidir
Çıkıntı mesafesi — en yakın rulmandan rotorun kütle merkezine kadar olan mesafe — ne kadar büyükse, dengeleme kalitesi o kadar kritik hale gelir. Genel bir kural olarak, bu durum çıkıntı uzunluğu L ile rotor çapı D arasındaki orana göre ifade edilir:
- Kısa çıkıntı (L/D < 0,3): daha az hassas; standart terazi toleransları geçerlidir.
- Orta derecede çıkıntı (0,3 < L/D < 0,7): daha hassas; daha sıkı toleranslar göz önünde bulundurun.
- Uzun çıkıntı (L/D > 0,7): son derece hassastır; dikkatli bir dengeleme gerektirir ve tam dinamik (iki düzlemli) dengeleme gerekebilir.
Burada L, çıkıntı uzunluğu; D ise rotor çapıdır.
5. Çıkıntılı Rotor Dengeleme için En İyi Uygulamalar
1. Mümkünse, Nihai Kurulum Yapılandırmasında Denge

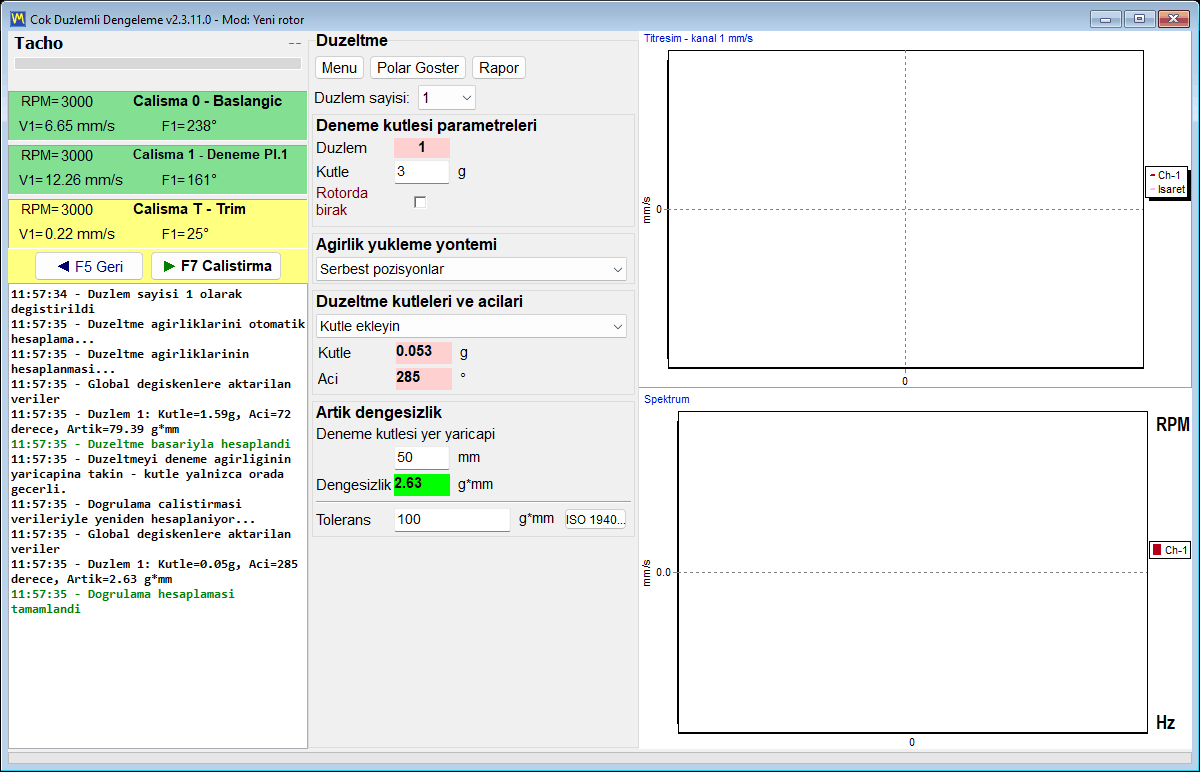

Çıkıntılı rotorlar, montaj şekline karşı özellikle hassastır; bu nedenle en doğru sonuç, alan dengeleme rotor, nihai çalışma konfigürasyonunda kendi şaftına monte edilmiş halde. Şu türden taşınabilir iki kanallı bir sistem: Denge-1a bunun için çok uygundur: 1× titreşim genlik ve faz yuvada, hesaplar etki katsayılarıve makinenin kendi yataklarında çalışma hızında etki eder — bu sayede, çıkıntılı rotorların son derece hassas olduğu montaj, sabitleme ve termal etkilerin tümü dengeleme sürecinde hesaba katılır; dengeleme makinesinde göz ardı edilmez.
2. Güvenli Montajı Doğrulayın
Dengelemeden önce şunlardan emin olun:
- Tüm montaj bağlantı elemanları (tespit vidaları, cıvatalar, anahtarlar) düzgün şekilde sıkılmıştır
- Rotor, şaft üzerinde boşluk kalmayacak şekilde tam olarak yerleştirilmiştir
- Herhangi bir kama yolu aşırı boşluk olmadan düzgün bir şekilde takılmıştır
- Rotor şafta diktir (eğik veya açılı değildir)
3. Uygun bir düzeltme yarıçapı kullanın
Yer düzeltme ağırlıkları mümkün olduğunca geniş bir yarıçap üzerinde, genellikle dış çapın yakınında. Bu, her bir gram düzeltmenin etkisini en üst düzeye çıkarır; böylece daha küçük ağırlık eklemeleriyle de istenen sonuç elde edilir. A deneme ağırlığı hesaplayıcı rotorun kütlesi ve hızına göre ilk test ağırlığının boyutlandırılmasında yardımcı olur.
4. Tükenme Olup Olmadığını Kontrol Edin
Mil ölçüsü tükeniş dengeleme işleminden önce. Aşırı salgı — eksantriklik, sallanma veya eğrilmiş şaft — iyi bir dengelemeyi engeller ve öncelikle düzeltilmesi gerekir.
5. Titreşim Ölçümünde Moment Etkilerini Göz Önünde Bulundurun
Çıkıntılı bir kurulumda titreşim ölçümü yaparken, erişilebiliyorsa hem tahrik tarafındaki hem de tahrik tarafı olmayan yataklarda ölçümler alın. Çıkıntılı kütlenin yarattığı moment nedeniyle, titreşim şekli bu iki konum arasında belirgin şekilde farklılık gösterebilir.
6. Daha Sıkı Toleranslar Kullanın
Yükseltme etkileri nedeniyle, bir tane belirlemeyi düşünün G sınıfı eşdeğer bir yatak arası rotora göre daha sıkı ayarlanmalıdır — örneğin kritik uygulamalarda G 6,3 yerine G 2,5. Buna karşılık gelen izin verilen kalıntı dengesizlik değeri, bir artık dengesizlik hesaplayıcı (ISO 21940-11).
6. Sık Karşılaşılan Sorunlar ve Çözümleri
Sorun: Dengelemeden Sonra Titreşim Geri Dönüyor
Olası nedenler:
- Çalışma sırasında gevşek montaj donanımı gevşedi
- Yerinden kayan veya düşen düzeltme ağırlıkları.
- Denge durumunu değiştiren malzeme birikimi veya aşınma.
- Thermal growth bu kaymaya neden oldu.
Çözümler: Diş kilitleyici bileşikler kullanın, düzeltme ağırlıklarını kaynaklayın veya kalıcı olarak takın, düzenli muayene programı oluşturun.
Sorun: Kabul Edilebilir Dengeye Ulaşılamıyor
Olası nedenler:
- Milin eksantrikliği veya bükülmüş mil.
- Rulman aşınması veya aşırı boşluk.
- Yapısal rezonans çalışma hızında.
- Rotor montajı hatalı (eğri duruyor, tam oturmamış).
Çözümler: dengeleme işleminden önce mekanik sorunları giderin — milin düzlüğünü kontrol edin, aşınmış yatakları değiştirin ve doğru monte edildiğinden emin olun.
7. Yeni Ekipmanlar İçin Tasarım Hususları
Rotorları sarkık ekipman tasarlarken:
- Çıkıntıyı en aza indirin: çıkıntı mesafesini mümkün olduğunca kısa tutun.
- Şaftı sertleştirin: bükülmeyi önlemek için daha geniş çaplı şaftlar kullanın.
- Dayanıklı rulmanlar kullanın: Yeterli radyal ve moment yük kapasitesine sahip yatakları belirtin
- Dengeleme özelliği sunmak: dengeleme ağırlıklarının takılması veya çıkarılması için düzeltme düzlemlerinde veya erişilebilir yerlerde tasarım.
- Ön dengelemeyi göz önünde bulundurun: mümkünse montajdan önce rotor elemanını dengeleyin; ideal olarak bir dengeleme makinesi.
- Uygun toleransları belirtin: Aşırı ayrıntıya girmeyin, ancak çıkıntılı tasarımların iyi bir dengeye ihtiyaç duyduğunu unutmayın
8. Sektör Standartları ve Kılavuzları
Çıkıntılı rotorlar için ayrı bir dengeleme standardı bulunmamaktadır; bunlar, birkaç özel husus dışında genel dengeleme standartları kapsamındadır:
- ISO 21940-11: çıkıntılı rotorlar için geçerli olan G-sınıfı seçim kılavuzunu içeren modern standart (eski ISO 1940-1 standardını da kapsayan).
- API 610 (santrifüj pompalar): çıkıntılı pompa pervaneleri için denge kalitesini belirler.
- ANSI/AGMA standartları: Asılı dişlilerin ve kasnakların dengelenmesi için rehberlik sağlayın
Genel kural, standart denge derecelerini uygulamakla birlikte, çıkıntılı yapıların genleşme etkilerini dengelemek için genellikle bir derece daha sıkı bir ayarın faydalı olduğunu dikkate almaktır — bu, dengeleme toleransı bu, uzun ömrü ve güvenilirliği sayesinde kendini kat kat amorti eder.
