Pochopení převěšených rotorů
An konzolový rotor — nazývaný také konzolový nebo vyložený rotor — je rotor konfigurace, ve které rotující hmota vyčnívá směrem ven beyond spíše než aby byl uložen mezi nimi. Rotor je podepřen pouze z jedné strany, přičemž pracovní prvek (oběžné kolo, ventilátorové kolo, brusný kotouč atd.) vyčnívá z ložiskového uložení podobně jako skokanský můstek z jeho podstavce. Toto uspořádání je v průmyslových zařízeních velmi běžné a vyznačuje se řadou charakteristických vyvažování problémy, protože konzolová konstrukce zesiluje účinek jakéhokoli nevyváženost využitím přesahu. Pochopení tohoto zesílení – a toho, jak s ním pracovat – je klíčem k zajištění plynulého a spolehlivého chodu vyložených rotorů.
1. Běžné příklady vyložených rotorů
Konstrukce s vyložením jsou v průmyslových a komerčních aplikacích velmi rozšířené. Stejný konzolový princip se objevuje u velmi odlišných strojů:
HVAC a průmyslové ventilátory
- Oběžná kola odstředivých ventilátorů vyčnívající z hřídelí motorů.
- Axiální chladicí ventilátory namontované na koncovkách motoru.
- Průmyslové ventilátory na podstavci – časté téma v souvislosti s ventilátory fan defects.
Čerpadla
- Oběžná kola jednostupňových odstředivých čerpadel.
- Čerpadla s přímým spojením, u nichž oběžné kolo vyčnívá přímo z ložiska motoru.
Obráběcí stroje
- Brusné kotouče na vyčnívajících vřetenech.
- Frézy a držáky nástrojů.
- Lathe chucks.
Přenos výkonu
- Řemenice a kladky namontované na hřídelích motorů.
- Ozubená kola na prodloužených hřídelích.
- Řetězová kola.
Zařízení pro zpracování
- Míchadla a oběžná kola.
- Lopatky turbíny na hřídelích.
2. Proč právě převislá konstrukce?
Navzdory problémům s vyvážením nabízejí převislé rotory značné praktické výhody – a právě proto se k nim konstruktéři stále vracejí:
1. Přístupnost
K pracovnímu prvku je snadný přístup za účelem kontroly, údržby a výměny, aniž by bylo nutné demontovat celý stroj nebo zasahovat do ložisek.
2. Jednoduchost a nízké náklady
Eliminace jednoho ložiskového držáku snižuje mechanickou složitost, počet dílů a výrobní náklady.
3. Prostorová efektivita
Toto kompaktní uspořádání vyžaduje méně axiálního prostoru než konstrukce s rotorem uloženým mezi ložisky.
4. Snadná montáž
Součásti lze často namontovat přímo na standardní hřídele motorů nebo stávající stroje bez zvláštních spojovacích uspořádání.
5. Požadavky na proces
V některých aplikacích – čerpadla, míchačky, chemické zpracování – je nutné, aby byl pracovní prvek umístěn pouze na jedné straně, aby byl zajištěn přístup k procesní kapalině nebo materiálu.
3. Jedinečné výzvy v oblasti vyvážení
Převislé rotory jsou ze své podstaty citlivější na nevyváženost než konstrukce s ložisky uprostřed, a to z několika důvodů:
1. Zesílení momentu
Jakákoli nevyváženost u převislého rotoru způsobuje nejen odstředivá síla ale také moment působící na ložiskovou podpěru. Čím dále od ložisek se hmota nachází, tím větší je tento moment, takže i malá nevyváženost se znásobí. To přímo vyplývá z principu páky: Síla × vzdálenost = moment. To je také důvod, proč může těžké oběžné kolo s velkým převisem vyvolat alarmující zatížení ložisek i v případě zdánlivě nevýrazného místa s vyšší hmotností — a kalkulátor odstředivé síly způsobené nevyvážeností díky čemuž je snadné pochopit, že síla roste s druhou mocninou rychlosti.
2. Vysoké zatížení ložisek
Konzolové uspořádání způsobuje vysoké radiální a momentové zatížení ložisek, zejména toho, které je nejblíže rotoru. Nevyváženost tato zatížení ještě zhoršuje a urychluje opotřebení ložisek.
3. Ohýbání a vychýlení hřídele
Vysunutá hřídel je vystavena ohybovým silám a i malé nevyvážení může způsobit značné průhyby na vysunutém konci – zejména při vyšších otáčkách nebo při větším přesahu. Rozlišení tohoto jevu od skutečného průhyb hřídele je součástí diagnostického procesu.
4. Vliv spojky a drážky pro pero
Mnoho vyčnívajících rotorů je na hřídelích motorů upevněno pomocí klínů, stavěcích šroubů nebo spojek. Tato spojení mohou způsobit nebo změnit stav nevyváženosti, a jakékoli vůle výrazně zhoršuje vibrace.
5. Citlivost na instalaci
Nesprávná montáž – nedotažení na hřídeli, šikmé usazení nebo uvolněné upevňovací prvky – má na rotor s volným koncem mnohem výraznější dopad než na konstrukci s ložisky na obou koncích, částečně proto, že takové chyby způsobují excentricita přesně v místě, kde je páka nejdelší.
4. Úvahy ohledně vyvážení u vyčnívajících rotorů
Jednorovinné vyvážení obvykle postačuje
Většina rotorů s převisem je v axiálním směru relativně krátká a lze je účinně vyvážit pomocí vyvažování v jedné rovině. Ten/Ta/To korekční rovina se obvykle nachází přímo na rotoru, na nejlépe přístupném místě.
Statické vs. dynamické vyvažování
- Static balance: tak se těžiště rotoru dostane na osu otáčení. U diskovitých rotorů s převisem často postačuje statické vyvážení.
- Dynamické vyvážení: U delších letmých rotorů nebo rotorů s významnou axiální tloušťkou může být nutné dynamické vyvážení ve dvou rovinách, aby se eliminovaly sdružená nevyváženost.
Vzdálenost převisu má zásadní vliv
Čím větší je délka vyložení – tedy vzdálenost od nejbližšího ložiska ke středu hmotnosti rotoru –, tím důležitější je kvalita vyvážení. Obecně platí následující pravidlo, vyjádřené poměrem délky vyložení L k průměru rotoru D:
- Krátký převis (L/D < 0,3): méně citlivé; platí standardní tolerance vyvážení.
- Mírný převis (0,3 < L/D < 0,7): citlivější; zvažte přísnější tolerance vyvážení.
- Dlouhý převis (L/D > 0,7): velmi citlivé; vyžaduje pečlivé vyvážení a může být nutné provést úplné dynamické vyvážení ve dvou rovinách.
Zde L představuje délku přesahu a D průměr rotoru.
5. Osvědčené postupy při vyvažování převislých rotorů
1. Pokud je to možné, zajistěte vyváženost v konečné konfiguraci

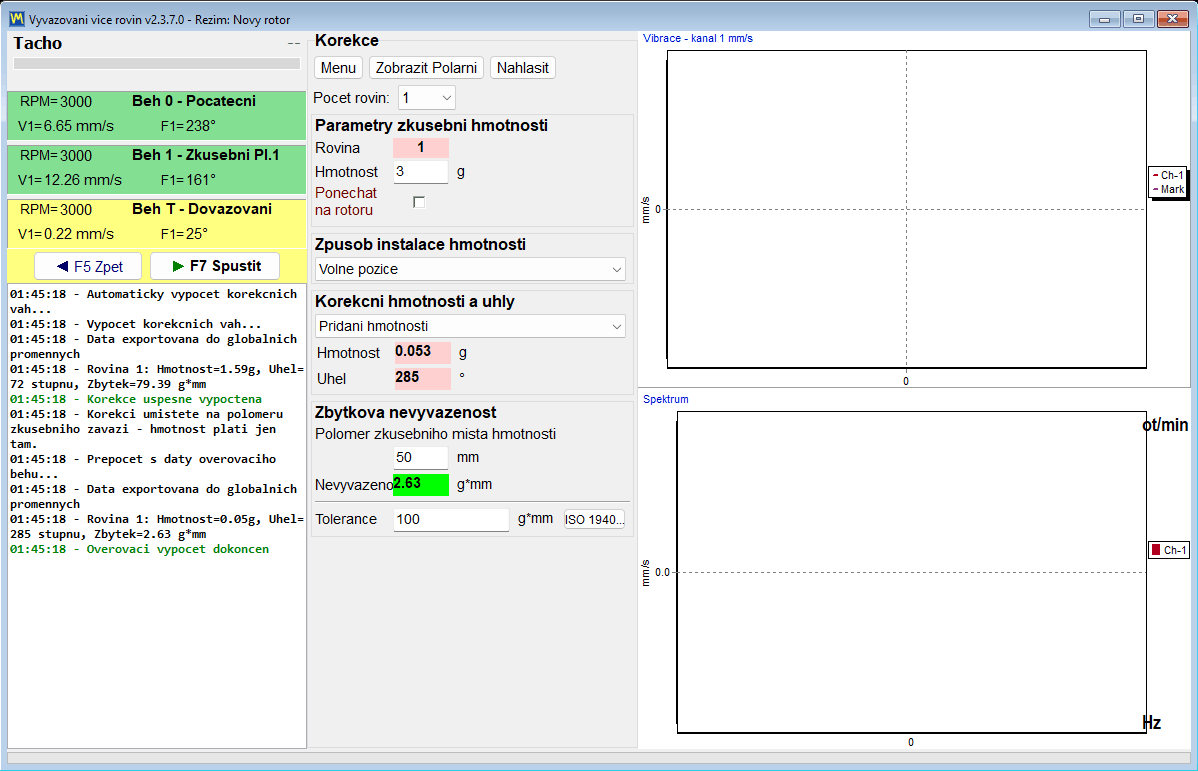

Vysunuté rotory jsou obzvláště citlivé na způsob upevnění, takže nejpřesnější výsledky lze získat vyvažování na místě s rotorem namontovaným na vlastní hřídeli v konečné provozní konfiguraci. Přenosný dvoukanálový systém, jako je například Balanset-1A se k tomu dobře hodí: měří 1× vibrace amplituda a fáze v místě ložiska vypočítá koeficienty vlivu, a působí na vlastní ložiska stroje při provozních otáčkách – takže montážní, upevňovací a tepelné vlivy, na které jsou vyčnívající rotory tak citlivé, jsou při vyvažování zohledněny, a nejsou na vyvažovacím stroji jednoduše pominuty.
2. Ověřte bezpečné upevnění
Před vyvážením se ujistěte, že:
- Všechny montážní prvky (šrouby, matice, klíče) jsou řádně utaženy
- Rotor je plně usazen na hřídeli bez mezer
- Všechny drážky pro pera jsou správně osazeny bez nadměrné vůle
- Rotor je kolmý k hřídeli (není nakloněný ani úhlový)
3. Použijte vhodný korekční poloměr
Místo korekční závaží v co největším poloměru, jak je to prakticky možné, obvykle v blízkosti vnějšího průměru. Tím se maximalizuje účinek každého gramu korekčního materiálu, takže k dosažení požadovaného výsledku stačí přidat menší množství hmoty. A kalkulátor zkušební hmotnosti pomáhá stanovit vhodnou velikost prvního zkušebního závaží s ohledem na hmotnost a otáčky rotoru.
4. Zkontrolujte házení
Měření hřídele házení před vyvažováním. Nadměrné házení – excentricita, kolísání nebo ohnutá hřídel – znemožňuje správné vyvážení a je nutné jej nejprve odstranit.
5. Zohlednění vlivu momentů při měření vibrací
Při měření vibrací u převislého (konzolového) uložení provádějte měření jak na ložisku na hnací straně, tak na ložisku na nehnací straně, jsou-li přístupná. Vzhledem k momentu vyvolanému převislou hmotou se může charakter vibrací na těchto dvou místech výrazně lišit.
6. Používejte přísnější tolerance
Vzhledem k zesilujícím účinkům zvažte zadání o jeden třída G přísnější, než by tomu bylo u ekvivalentního rotoru s mezilehlým ložiskem – například G 2,5 namísto G 6,3 u kritických aplikací. Odpovídající přípustné zbytkové nevyvážení lze snadno zjistit pomocí kalkulátor zbytkového nevyvážení (ISO 21940-11).
6. Časté problémy a jejich řešení
Problém: Po vyvážení se vrací vibrace
Možné příčiny:
- Uvolněné montážní prvky se během provozu uvolnily
- Korekční závaží, která se posunula nebo spadla.
- Nahromadění materiálu nebo eroze, které narušily rovnováhu.
- Thermal growth což způsobilo posun.
Řešení: Používejte zajišťovací prostředky pro závity, svařujte nebo trvale připevňujte korekční závaží, zavádějte pravidelný kontrolní plán.
Problém: Nelze dosáhnout přijatelné rovnováhy
Možné příčiny:
- Házení hřídele nebo ohnutá hřídel.
- Opotřebení ložiska nebo příliš velká vůle.
- Strukturální rezonance při provozní rychlosti.
- Nesprávná montáž rotoru (je nakloněný, není zcela usazený).
Řešení: Před vyvažováním vyřešte mechanické problémy – zkontrolujte rovinnost hřídele, vyměňte opotřebovaná ložiska a ověřte správnost upevnění.
7. Aspekty návrhu nového zařízení
Při navrhování zařízení s letmo uloženými rotory:
- Omezte přesah na minimum: Zajistěte, aby přesah byl co nejkratší.
- Zpevněte hřídel: používejte hřídele s větším průměrem, aby odolávaly ohybu.
- Používejte odolná ložiska: Specifikujte ložiska s odpovídající radiální a momentovou únosností
- Zajistit možnost vyvážení: navrhnout v korekčních rovinách nebo na snadno přístupných místech pro přidávání či odebírání vyvažovacích závaží.
- Zvažte předběžné vyvážení: Pokud je to možné, vyvažte rotorový prvek před montáží, ideálně na vyvažovací stroj.
- Zadejte příslušné tolerance: Nepřehánějte specifikace, ale uvědomte si, že přesahující konstrukce potřebují dobrou rovnováhu.
8. Odvětvové normy a pokyny
Pro vyvažování konzolových rotorů neexistují žádné samostatné normy; vztahují se na ně obecné normy pro vyvažování, s několika zvláštními poznámkami:
- ISO 21940-11: moderní norma (zahrnující dřívější normu ISO 1940-1), která stanoví pokyny pro výběr třídy G u vyčnívajících rotorů.
- API 610 (odstředivá čerpadla): Specifikuje kvalitu vyvážení pro letmo uložená oběžná kola čerpadel
- Normy ANSI/AGMA: Poskytněte návod pro vyvažování převodů a řemenic
Obecným pravidlem je používat standardní stupně vyvážení, přičemž je třeba vzít v úvahu, že u konfigurací s převisem je často výhodné zvolit o jeden stupeň přísnější nastavení, aby se kompenzovaly zesilující účinky – jde o drobnou úpravu vyvažovací tolerance což se mnohonásobně vyplatí díky dlouhé životnosti a spolehlivosti ložiska.
