Comprensione dei rotori a sbalzo
UN rotore sporgente — noto anche come rotore a sbalzo o rotore cantilever — è un rotore configurazione in cui la massa rotante si estende verso l'esterno beyond sui cuscinetti di supporto anziché trovarsi tra di essi. Il rotore è sostenuto su un solo lato, con l'elemento di lavoro (una girante, una ventola, una mola e così via) che sporge dal supporto del cuscinetto come un trampolino fuori dal suo basamento. Questa configurazione è estremamente diffusa nelle apparecchiature industriali e presenta una serie di caratteristiche distintive bilanciamento difficoltà, poiché la geometria a sbalzo amplifica l'effetto di qualsiasi sbilanciare sfruttando l'effetto leva della sporgenza. Comprendere questo fenomeno di amplificazione — e come gestirlo — è fondamentale per garantire il funzionamento regolare e l'affidabilità delle macchine a sporgenza.
1. Esempi comuni di rotori a sbalzo
I progetti a sbalzo sono molto diffusi nelle applicazioni industriali e commerciali. Lo stesso principio del cantilever si ritrova in macchine molto diverse tra loro:
Ventilatori HVAC e industriali
- Giranti di ventilatori centrifughi che sporgono dagli alberi dei motori.
- Ventilatori di raffreddamento assiali montati sui coperchi laterali del motore.
- Ventilatori industriali su piedistallo — un argomento ricorrente quando si parla di ventilatori difetti del ventilatore.
Pompe
- Giranti per pompe centrifughe monostadio.
- Pompe monoblocco, in cui la girante sporge direttamente dal cuscinetto del motore.
Macchine utensili
- Mole su mandrini a sbalzo.
- Frese e portautensili.
- Lathe chucks.
Trasmissione di potenza
- Pulegge e pulegge scanalate montate sugli alberi dei motori.
- Ruote dentate su alberi prolungati.
- Pignoni.
Apparecchiature di processo
- Agitatori e giranti per miscelatori.
- Pale delle turbine montate sugli alberi delle turbine.
2. Perché una struttura a sbalzo?
Nonostante le difficoltà di bilanciamento, i rotori a sbalzo offrono notevoli vantaggi pratici — ed è proprio per questo che i progettisti continuano a preferirli:
1. Accessibilità
L'elemento operativo è facilmente accessibile per l'ispezione, la manutenzione e la sostituzione senza dover smontare l'intera macchina o intervenire sui cuscinetti.
2. Semplicità e costi
L'eliminazione di un supporto cuscinetto riduce la complessità meccanica, il numero di componenti e i costi di produzione.
3. Efficienza dello spazio
La configurazione compatta richiede meno spazio assiale rispetto a una configurazione con rotore tra i cuscinetti.
4. Facile montaggio
Spesso i componenti possono essere montati direttamente sugli alberi motore standard o sui macchinari esistenti, senza bisogno di dispositivi di accoppiamento personalizzati.
5. Requisiti del processo
In alcune applicazioni — pompe, miscelatori, lavorazioni chimiche — è necessario che l'elemento di lavoro sia posizionato su un solo lato per poter raggiungere il fluido o il materiale di processo.
3. Sfide peculiari del bilanciamento
I rotori a sbalzo sono intrinsecamente più sensibili allo squilibrio rispetto alle configurazioni con rotore tra i cuscinetti, per una serie di ragioni che rafforzano questa affermazione:
1. Amplificazione del momento
Qualsiasi squilibrio in un rotore a sbalzo provoca non solo un forza centrifuga ma anche un momento (o una coppia) relativo al supporto dei cuscinetti. Più la massa è distante dai cuscinetti, maggiore è il momento, quindi anche un piccolo squilibrio viene amplificato. Ciò deriva direttamente dal principio del braccio di leva: Forza × Distanza = Momento. È anche per questo che una girante con un forte sbalzo può generare carichi allarmanti sui cuscinetti a causa di un punto pesante apparentemente modesto — e un calcolatore della forza centrifuga dovuta allo squilibrio rende facile comprendere la crescita quadratica di quella forza.
2. Carichi elevati sui cuscinetti
La configurazione a sbalzo sottopone i cuscinetti a carichi radiali e di momento elevati, in particolare quello più vicino al rotore. Lo squilibrio aggrava questi carichi e accelera usura dei cuscinetti.
3. Flessione e deflessione dell'albero
L'albero a sbalzo è soggetto a flessione e anche un leggero squilibrio può causare una deflessione significativa all'estremità sporgente, specialmente a velocità elevate o in presenza di uno sbalzo maggiore. Distinguere questo fenomeno da un vero e proprio arco dell'asta fa parte dell'iter diagnostico.
4. Effetti di accoppiamento e chiavetta
Molti rotori a sbalzo vengono montati sugli alberi dei motori tramite chiavette, viti di fissaggio o giunti. Questi collegamenti possono causare o modificare lo squilibrio, e qualsiasi scioltezza aggrava notevolmente le vibrazioni.
5. Sensibilità all'installazione
Un montaggio non corretto — rotore non completamente inserito sull'albero, inclinato o con elementi di fissaggio allentati — ha un effetto molto più marcato su un rotore a sbalzo che su un modello con cuscinetti intermedi, in parte perché tali errori causano eccentricità proprio nel punto in cui il braccio di leva è più lungo.
4. Considerazioni sul bilanciamento dei rotori a sbalzo
Di solito è sufficiente un singolo piano
La maggior parte dei rotori a sbalzo è relativamente corta in direzione assiale e può essere bilanciata efficacemente con bilanciamento su un solo piano. IL piano di correzione si trova solitamente sul rotore stesso, nel punto più accessibile.
Bilanciamento statico vs dinamico
- Static balance: porta il centro di massa del rotore sull'asse di rotazione. Per i rotori a sbalzo di forma discale, l'equilibratura statica è spesso sufficiente.
- Equilibratura dinamica: Per rotori più lunghi o con uno spessore assiale significativo, potrebbe essere necessario il bilanciamento dinamico su due piani per eliminare squilibrio di coppia.
La distanza dello sbalzo è importante
Maggiore è la distanza di sbalzo — ovvero la distanza dal cuscinetto più vicino al centro di massa del rotore — più diventa fondamentale la qualità dell'equilibratura. Come regola generale, espressa dal rapporto tra la lunghezza di sbalzo L e il diametro del rotore D:
- Sbalzo ridotto (L/D < 0,3): meno sensibile; si applicano le tolleranze di bilanciamento standard.
- Sbalzo moderato (0,3 < L/D < 0,7): più sensibile; prevedere tolleranze più strette.
- Sbalzo lungo (L/D > 0,7): molto delicato; richiede un bilanciamento accurato e potrebbe necessitare di un bilanciamento dinamico completo (su due piani).
Qui L è la lunghezza dello sbalzo e D è il diametro del rotore.
5. Migliori pratiche per l'equilibratura dei rotori a sbalzo
1. Equilibrare nella configurazione finale installata, ove possibile

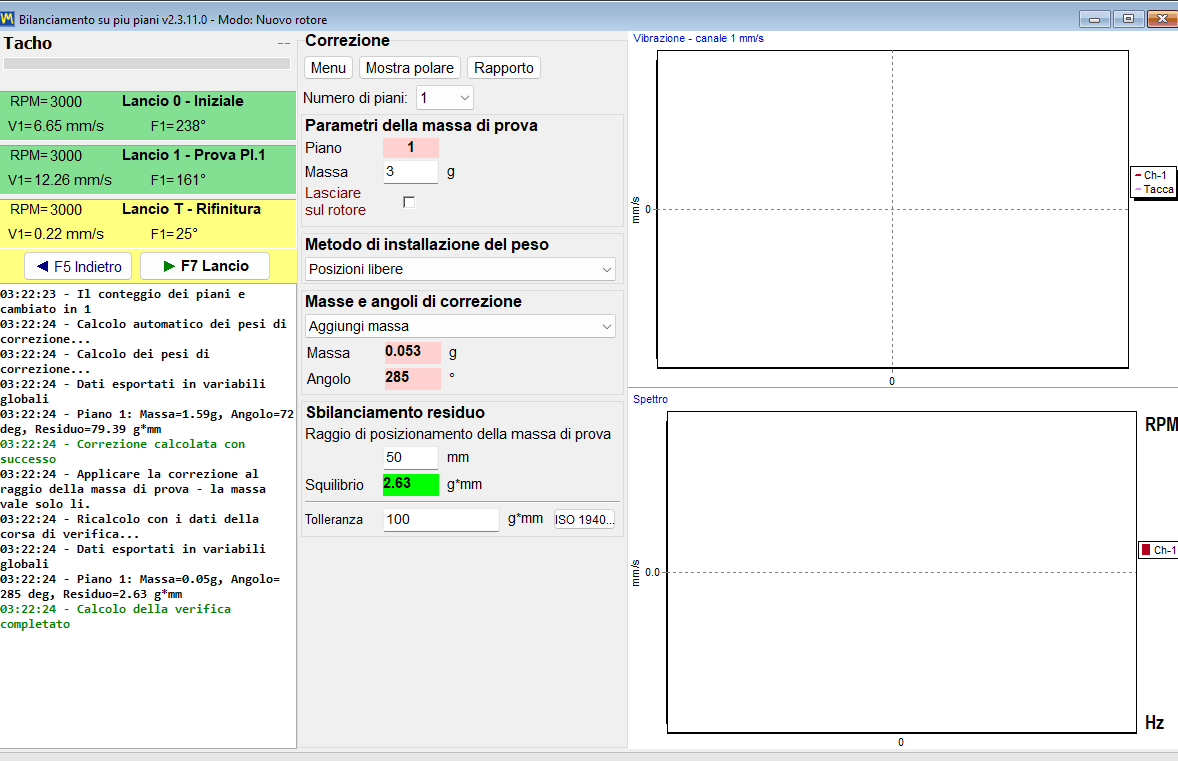

I rotori a sbalzo sono particolarmente sensibili al modo in cui vengono montati, pertanto il risultato più accurato si ottiene bilanciamento in situ con il rotore montato sul proprio albero nella sua configurazione operativa definitiva. Un sistema portatile a due canali come il Bilanciamento-1a è particolarmente adatto a questo scopo: misura il 1× vibrazione ampiezza e fase in corrispondenza del cuscinetto, calcola il coefficienti di influenza, e agisce sui cuscinetti della macchina stessa alla velocità di esercizio — pertanto gli effetti legati all'assemblaggio, al montaggio e al calore, ai quali i rotori a sbalzo sono particolarmente sensibili, vengono tutti rilevati durante l'equilibratura, anziché essere ignorati su una macchina equilibratrice.
2. Verificare la solidità del montaggio
Prima di effettuare il bilanciamento, assicurarsi che:
- Tutti gli elementi di fissaggio (viti di fissaggio, bulloni, chiavi) sono serrati correttamente
- Il rotore è completamente alloggiato sull'albero senza spazi vuoti
- Tutte le sedi delle chiavette sono montate correttamente senza gioco eccessivo
- Il rotore è perpendicolare all'albero (non inclinato o inclinato)
3. Utilizzare un raggio di correzione adeguato
Luogo pesi di correzione su un raggio il più ampio possibile, in genere vicino al diametro esterno. Ciò massimizza l'effetto di ogni grammo di correzione, consentendo di ottenere il risultato desiderato con aggiunte di peso minime. A calcolatore del peso di prova aiuta a dimensionare in modo adeguato il primo peso di prova in base alla massa e alla velocità del rotore.
4. Controllare il battito (runout)
Misura l'albero esaurire prima dell'equilibratura. Un'eccessiva eccentricità radiale — oscillazione, eccentricità o albero piegato — impedisce una corretta equilibratura e deve essere corretta prima di procedere.
5. Considerare gli effetti del momento nella misurazione delle vibrazioni
Quando si misurano le vibrazioni su un'installazione a sbalzo, effettuare le letture sia sul cuscinetto lato trasmissione che su quello lato opposto, se accessibili. A causa del momento generato dalla massa a sbalzo, il profilo delle vibrazioni può variare notevolmente tra le due posizioni.
6. Utilizzare tolleranze più strette
A causa degli effetti di amplificazione, si consiglia di specificarne uno Grado G più stretto rispetto a quello che si utilizzerebbe per un rotore con cuscinetti intermedi equivalenti — ad esempio G 2,5 invece di G 6,3 per applicazioni critiche. Il corrispondente squilibrio residuo ammissibile si calcola facilmente con un Calcolatore dello squilibrio residuo (ISO 21940-11).
6. Problemi comuni e soluzioni
Problema: la vibrazione ritorna dopo l'equilibratura
Possibili cause:
- L'hardware di montaggio allentato si è allentato durante il funzionamento
- Pesi di correzione che si sono spostati o sono caduti.
- L'accumulo o l'erosione di materiale che ha alterato lo stato di equilibrio.
- Thermal growth che ha causato lo spostamento.
Soluzioni: Utilizzare composti frenafiletti, saldare o fissare in modo permanente pesi di correzione, stabilire un programma di ispezione regolare.
Problema: Impossibile raggiungere un equilibrio accettabile
Possibili cause:
- Eccentricità dell'albero o albero piegato.
- Usura dei cuscinetti o gioco eccessivo.
- Risonanza strutturale alla velocità di esercizio.
- Montaggio del rotore non corretto (storto, non completamente inserito).
Soluzioni: risolvere i problemi meccanici prima dell'equilibratura: controllare la rettilineità dell'albero, sostituire i cuscinetti usurati e verificare il corretto montaggio.
7. Aspetti progettuali relativi alle nuove apparecchiature
Nella progettazione di apparecchiature con rotori a sbalzo:
- Ridurre al minimo lo sbalzo: mantenere la distanza di sporgenza il più ridotta possibile.
- Irrigidire l'albero: utilizzare alberi di diametro maggiore per resistere alla flessione.
- Utilizzare cuscinetti resistenti: Specificare cuscinetti con adeguata capacità di carico radiale e di momento
- Fornire funzionalità di bilanciamento: prevedere piani di correzione o punti facilmente accessibili per l'aggiunta o la rimozione dei pesi di bilanciamento.
- Si consiglia di effettuare un pre-bilanciamento: Se possibile, bilanciare l'elemento rotore prima dell'installazione, preferibilmente su un macchina equilibratrice.
- Specificare le tolleranze appropriate: Non specificare troppo, ma riconosci che i progetti sporgenti necessitano di un buon equilibrio
8. Standard e linee guida del settore
I rotori a sbalzo non hanno norme di equilibratura specifiche; sono soggetti alle norme generali di equilibratura, con alcune precisazioni particolari:
- ISO 21940-11: la norma moderna (che integra la precedente ISO 1940-1) che fornisce le linee guida per la scelta del grado G applicabili ai rotori a sbalzo.
- API 610 (pompe centrifughe): specifica i requisiti di bilanciamento per le giranti di pompa a sbalzo.
- Norme ANSI/AGMA: Fornire indicazioni per il bilanciamento di ingranaggi e pulegge sporgenti
Il principio generale consiste nell'applicare i gradi di bilanciamento standard, tenendo conto tuttavia che le configurazioni a sbalzo spesso traggono vantaggio da un grado più restrittivo per compensare gli effetti di amplificazione — una piccola regolazione per tolleranza di bilanciamento che si ripaga ampiamente in termini di durata dei cuscinetti e affidabilità.
