Compreender os Rotores em Consola
Um rotor em balanço — também denominado rotor em consola ou em balanço — é uma rotor configuração na qual a massa rotativa se prolonga para o exterior beyond dos rolamentos de suporte, em vez de ficar entre eles. O rotor é suportado apenas de um lado, com o elemento de trabalho (um rotor de ventilador, roda de ventilador, mó e semelhantes) em balanço sobre o suporte dos rolamentos, à semelhança de um trampolim fixo pelo lado oposto. Esta configuração é extremamente comum em equipamentos industriais e apresenta um conjunto característico de equilíbrio desafios, uma vez que a geometria em consola amplifica o efeito de qualquer desequilíbrio através do efeito de alavanca do balanço. Compreender essa amplificação — e como lidar com ela — é fundamental para manter as máquinas em balanço a funcionar de forma suave e fiável.
1. Exemplos Comuns de Rotores em Balanço
Os projetos em balanço são amplamente utilizados em aplicações industriais e comerciais. A mesma lógica de consola surge em máquinas muito diferentes:
Ventiladores industriais e de climatização
- Rodas de pás de ventiladores centrífugos que se prolongam a partir dos veios do motor.
- Ventiladores axiais de arrefecimento montados nas tampas traseiras do motor.
- Ventiladores industriais montados em pedestal — assunto frequente relacionado com ventiladores defeitos da ventoinha.
Bombas
- Rodetes de bombas centrífugas de um estágio.
- Bombas de acoplamento direto, em que a roda de pás se prolonga diretamente a partir do rolamento do motor.
Máquinas-ferramenta
- Rebolos em fusos em balanço.
- Fresas e porta-ferramentas.
- Lathe chucks.
Transmissão de potência
- Polias e roldanas montadas em veios de motor.
- Rodas dentadas em veios prolongados.
- Rodas de corrente.
Equipamentos de processamento
- Agitadores e rodetes de misturadores.
- Palhetas de turbina em veios de turbina.
2. Por que razão a conceção em balanço?
Apesar dos desafios de equilibragem, os rotores em balanço oferecem vantagens práticas significativas — razão pela qual os projetistas continuam a escolhê-los:
1. Acessibilidade
O elemento de trabalho é de fácil acesso para inspeção, manutenção e substituição, sem necessidade de desmontar toda a máquina ou perturbar os rolamentos.
2. Simplicidade e Custo
A eliminação de um suporte de mancal reduz a complexidade mecânica, o número de peças e o custo de fabrico.
3. Eficiência de Espaço
A disposição compacta exige menos espaço axial do que uma conceção entre rolamentos.
4. Montagem fácil
Muitas vezes, os componentes podem ser montados diretamente em eixos de motores padrão ou em máquinas existentes, sem a necessidade de acoplamentos especiais.
5. Requisitos do Processo
Em algumas aplicações — bombas, misturadores, processamento químico — ter o elemento de trabalho apenas de um lado é indispensável para aceder ao fluido ou material do processo.
3. Desafios Específicos de Equilibragem
Os rotores em balanço são intrinsecamente mais sensíveis ao desequilíbrio do que as conceções entre rolamentos, por várias razões que se reforçam mutuamente:
1. Amplificação de Momento
Qualquer desequilíbrio num rotor em balanço cria não apenas uma força centrífuga mas também um momento (um binário) em torno do apoio dos rolamentos. Quanto mais afastada estiver a massa dos rolamentos, maior esse momento, pelo que mesmo um desequilíbrio pequeno fica amplificado. Isto decorre diretamente do princípio do braço de alavanca: Força × Distância = Momento. É também por isso que uma roda de pás em balanço pesada pode gerar cargas alarmantes nos rolamentos a partir de um ponto pesado enganosamente modesto — e uma calculadora da força centrífuga de desequilíbrio torna fácil apreciar o crescimento ao quadrado da velocidade dessa força.
2. Cargas elevadas nas chumaceiras
A configuração em consola impõe cargas radiais e de momento elevadas nos rolamentos, particularmente no mais próximo do rotor. O desequilíbrio agrava essas cargas e acelera desgaste dos rolamentos.
3. Flexão e Deflexão do Eixo
O veio em consola está sujeito a flexão, e mesmo um pequeno desequilíbrio pode provocar uma deflexão significativa na extremidade em balanço — especialmente a velocidades mais elevadas ou com uma consola mais longa. Distinguir isto de um genuíno arco de eixo faz parte do trabalho de diagnóstico.
4. Efeitos de acoplamento e chaveta
Muitos rotores em consola são montados em veios de motor através de chavetas, parafusos de fixação ou acoplamentos. Estas ligações podem introduzir ou alterar a condição de desequilíbrio, e qualquer folga agrava significativamente a vibração.
5. Sensibilidade à instalação
Uma montagem incorreta — não totalmente assentada no veio, inclinada ou com fixadores soltos — tem um efeito muito mais pronunciado num rotor em consola do que num projeto entre-rolamentos, em parte porque tais erros introduzem excentricidade precisamente no ponto onde o braço de alavanca é mais longo.
4. Considerações de Equilibragem para Rotores em Consola
Plano único geralmente suficiente
A maioria dos rotores em consola é relativamente curta na direção axial e pode ser equilibrada eficazmente com equilibragem num único plano. O plano de correção situa-se normalmente no próprio rotor, na localização mais acessível.
Equilíbrio estático versus dinâmico
- Static balance: coloca o centro de massa do rotor no eixo de rotação. Para rotores em consola em forma de disco, o equilíbrio estático é frequentemente suficiente.
- Equilíbrio dinâmico: Para rotores com maior projeção ou com espessura axial significativa, o balanceamento dinâmico em dois planos pode ser necessário para eliminar... desequilíbrio de binário.
A distância de balanço importa
Quanto maior a distância de consola — a distância do rolamento mais próximo ao centro de massa do rotor — mais crítica se torna a qualidade do equilíbrio. Como regra geral, expressa através da razão entre o comprimento de consola L e o diâmetro do rotor D:
- Balanço curto (L/D < 0,3): menos sensível; aplicam-se as tolerâncias de equilibragem normais.
- Consola moderada (0,3 < L/D < 0,7): mais sensível; considere tolerâncias mais restritivas.
- Consola longa (L/D > 0,7): muito sensível; requer equilibragem cuidadosa e pode necessitar de um equilíbrio dinâmico completo (dois planos).
Aqui L é o comprimento de consola e D é o diâmetro do rotor.
5. Melhores Práticas para a Equilibragem de Rotores em Consola
1. Equilibrar na Configuração Final Instalada Sempre que Possível

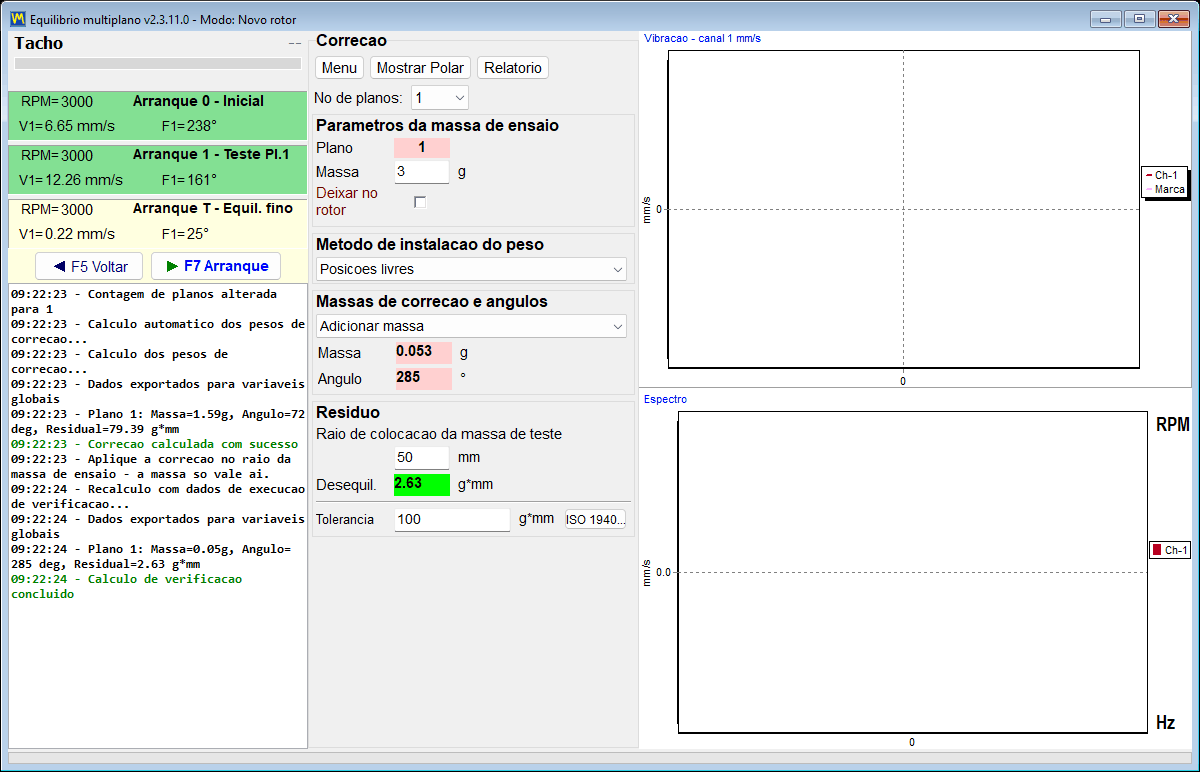

Os rotores em consola são particularmente sensíveis à forma como são montados, pelo que o resultado mais fidedigno provém de equilibragem no local com o rotor instalado no seu próprio veio na configuração operacional final. Um sistema portátil de dois canais como o Balanset-1A é bem adequado para este fim: mede a vibração 1× vibração amplitude e fase no rolamento, calcula o coeficientes de influência, e funciona nos próprios rolamentos da máquina à velocidade de operação — pelo que os efeitos de montagem, fixação e temperatura a que os rotores em balanço são tão sensíveis ficam todos contemplados no balanceamento, em vez de serem ignorados numa máquina de balancear.
2. Verifique se a montagem está segura.
Antes de realizar a equilibragem, certifique-se de:
- Todos os fixadores de montagem (parafusos de fixação, parafusos, chavetas) estão devidamente apertados.
- O rotor está totalmente encaixado no eixo, sem folgas.
- Todas as ranhuras de chaveta estão devidamente ajustadas, sem folga excessiva.
- O rotor está perpendicular ao eixo (não inclinado ou angulado).
3. Utilizar um Raio de Correção Adequado
Plano pesos de correção no raio mais amplo que for praticável, normalmente próximo do diâmetro exterior. Isto maximiza o efeito de cada grama de correção, pelo que bastam adições de massa menores. Um calculadora do peso de teste ajuda a dimensionar o primeiro peso de teste de forma sensata em função da massa e da velocidade do rotor.
4. Verifique se há batimento radial (run-out).
Meça o veio batimento antes do balanceamento. Um batimento excessivo — excentricidade, oscilação lateral ou veio empenado — impedirá um bom balanceamento e deve ser corrigido primeiro.
5. Considere os efeitos de momento na medição de vibrações.
Ao medir a vibração numa instalação com rotor em balanço, recolha leituras tanto no rolamento do lado de accionamento como no do lado oposto, onde for acessível. Devido ao momento criado pela massa em balanço, o padrão de vibração pode diferir significativamente entre os dois pontos.
6. Utilize tolerâncias mais rigorosas
Devido aos efeitos de amplificação, considere especificar um Grau G mais apertado do que adoptaria para um rotor equivalente entre rolamentos — por exemplo, G 2.5 em vez de G 6.3 para aplicações críticas. O desequilíbrio residual admissível correspondente é facilmente determinado com um calculadora de desequilíbrio residual (ISO 21940-11).
6. Problemas Comuns e Soluções
Problema: A vibração retorna após a equilibragem.
Possíveis causas:
- Os parafusos de fixação soltos se desalojaram durante a operação.
- Pesos de correção que se deslocaram ou caíram.
- Acumulação de material ou erosão que alterou o estado de balanceamento.
- Thermal growth que originou o deslocamento.
Soluções: Utilize compostos de travamento de rosca, solde ou fixe permanentemente pesos de correção e estabeleça um cronograma de inspeções regulares.
Problema: Incapacidade de alcançar um equilíbrio aceitável
Possíveis causas:
- Batimento do veio ou veio empenado.
- Desgaste de rolamentos ou folga excessiva.
- Ressonância estrutural à velocidade de operação.
- Montagem deficiente do rotor (inclinado ou não totalmente assentado).
Soluções: resolva os problemas mecânicos antes de balancear — verifique a rectidão do veio, substitua os rolamentos desgastados e confirme a correcta montagem.
7. Considerações de Projecto para Novos Equipamentos
Ao projetar equipamentos com rotores em balanço:
- Minimizar a projeção: mantenha a distância em balanço tão curta quanto possível.
- Reforçar o veio: utilize veios de maior diâmetro para resistir à flexão.
- Utilizar rolamentos robustos: Especifique rolamentos com capacidade de carga radial e de momento adequada.
- Disponibilizar capacidade de balanceamento: projectar planos de correção ou locais acessíveis para adição ou remoção de pesos de balanceamento.
- Considerar o pré-balanceamento: balancear o elemento do rotor antes da instalação sempre que possível, idealmente numa máquina de equilibragem.
- Especificar tolerâncias adequadas: Não especifique demais, mas reconheça que projetos com balanços precisam de um bom equilíbrio.
8. Normas e Diretrizes da Indústria
Os rotores em balanço não têm uma norma de equilíbrio própria; estão abrangidos pelas normas gerais de equilíbrio, com algumas notas especiais:
- ISO 21940-11: a norma moderna (que incorpora a antiga ISO 1940-1) que fornece orientações para a seleção do grau G aplicáveis a rotores em balanço.
- API 610 (bombas centrífugas): Especifica a qualidade do balanceamento para rotores de bombas com balanço.
- Normas ANSI/AGMA: Fornecer orientações para o balanceamento de engrenagens e polias em balanço.
O princípio geral consiste em aplicar os graus de equilíbrio padrão, reconhecendo que as configurações em balanço beneficiam frequentemente de um grau mais exigente para compensar os efeitos de amplificação — um pequeno ajuste a tolerância de equilibragem que se paga a si próprio várias vezes em termos de vida útil dos rolamentos e fiabilidade.
