Comprendre les rotors en porte-à-faux
Un rotor en porte-à-faux — également appelé rotor en porte-à-faux — est une rotor configuration dans laquelle la masse tournante s'étend vers l'extérieur beyond des paliers de support plutôt que d'être placée entre eux. Le rotor est soutenu d'un seul côté, l'élément de travail (une roue de ventilateur, une roue centrifuge, une meule, etc.) débordant du support de palier à la manière d'un tremplin. Cette disposition est extrêmement courante dans les équipements industriels et présente un ensemble particulier de équilibrage contraintes, car la géométrie en porte-à-faux amplifie l'effet de tout déséquilibrer balourd par l'effet de levier du débord. Comprendre cette amplification — et savoir comment la gérer — est la clé pour maintenir les machines en porte-à-faux en fonctionnement régulier et fiable.
1. Exemples courants de rotors en porte-à-faux
Les conceptions en porte-à-faux sont très répandues dans les applications industrielles et commerciales. La même logique de porte-à-faux se retrouve sur des machines très différentes :
Ventilateurs CVC et industriels
- Roues de soufflantes centrifuges s'étendant depuis les arbres de moteur.
- Ventilateurs de refroidissement axiaux montés sur les flasques de moteur.
- Ventilateurs industriels sur piédestal — sujet fréquent d' défauts du ventilateur.
Pompes
- Roues de pompes centrifuges à un étage.
- Pompes à accouplement direct, où la roue s'étend directement depuis le palier du moteur.
Machines-outils
- Meules sur broches en porte-à-faux.
- Fraises et porte-outils.
- Lathe chucks.
Transmission de puissance
- Poulies et gorges montées sur des arbres de moteur.
- Roues dentées sur arbres allongés.
- Pignons de chaîne.
Équipement de traitement
- Agitateurs et roues de malaxeurs.
- Aubes de turbine sur les arbres de turbine.
2. Pourquoi la conception en porte-à-faux ?
Malgré les difficultés d'équilibrage, les rotors en porte-à-faux offrent d'importants avantages pratiques — c'est précisément pour cette raison que les concepteurs continuent de les choisir :
1. Accessibilité
L'élément de travail est facile d'accès pour l'inspection, la maintenance et le remplacement, sans avoir à démonter entièrement la machine ni à perturber les paliers.
2. Simplicité et coût
L'élimination d'un support de palier réduit la complexité mécanique, le nombre de pièces et le coût de fabrication.
3. Optimisation de l'espace
La disposition compacte nécessite moins d'espace axial qu'une conception entre paliers.
4. Montage facile
Les composants peuvent souvent être montés directement sur les arbres moteurs standard ou les machines existantes sans nécessiter de systèmes d'accouplement spécifiques.
5. Exigences du processus
Dans certaines applications — pompes, mélangeurs, traitement chimique — il est nécessaire de placer l'élément de travail d'un seul côté pour accéder au fluide ou à la matière du procédé.
3. Défis spécifiques d'équilibrage
Les rotors en porte-à-faux sont intrinsèquement plus sensibles au balourd que les conceptions entre paliers, pour plusieurs raisons conjuguées :
1. Amplification du moment
Tout balourd dans un rotor en porte-à-faux crée non seulement une force centrifuge mais aussi un moment (un couple) autour du support de palier. Plus la masse est éloignée des paliers, plus ce moment est important, de sorte que même un faible balourd est amplifié. Cela découle directement du principe du bras de levier : Force × Distance = Moment. C'est également la raison pour laquelle un lourd rotor en porte-à-faux peut générer des charges alarmantes sur les paliers à partir d'un point lourd trompeusement modeste — et un Calculateur de la force centrifuge due au balourd permet d'apprécier facilement la croissance au carré de la vitesse de cette force.
2. Charges élevées sur les paliers
La configuration en porte-à-faux impose des charges radiales et des moments élevés sur les paliers, en particulier sur celui le plus proche du rotor. Le balourd aggrave ces charges et accélère usure des roulements.
3. Flexion et déflexion de l'arbre
L'arbre en console est soumis à la flexion, et même un faible balourd peut provoquer une déflexion significative à l'extrémité en porte-à-faux — surtout à des vitesses plus élevées ou avec un porte-à-faux plus long. Distinguer cela d'un véritable arc d'arbre fait partie du travail de diagnostic.
4. Effets d'accouplement et de rainure de clavette
De nombreux rotors en porte-à-faux sont montés sur des arbres de moteur via des clavettes, des vis de pression ou des accouplements. Ces liaisons peuvent introduire ou modifier la condition de balourd, et tout relâchement aggrave considérablement les vibrations.
5. Sensibilité à l'installation
Un montage incorrect — non complètement en appui sur l'arbre, incliné, ou fixations desserrées — a un effet bien plus prononcé sur un rotor en porte-à-faux que sur une conception entre paliers, en partie parce que de telles erreurs introduisent excentricité précisément là où le bras de levier est le plus long.
4. Considérations d'équilibrage pour les rotors en porte-à-faux
Un seul plan est généralement suffisant
La plupart des rotors en porte-à-faux sont relativement courts dans la direction axiale et peuvent être équilibrés efficacement avec équilibrage monoplan. Le plan de correction se trouve normalement sur le rotor lui-même, à l'emplacement le plus accessible.
Équilibre statique vs dynamique
- Static balance: ramène le centre de masse du rotor sur l'axe de rotation. Pour les rotors en porte-à-faux de forme discoïde, l'équilibrage statique est souvent suffisant.
- Équilibrage dynamique: Pour les rotors à long porte-à-faux ou ceux présentant une épaisseur axiale importante, un équilibrage dynamique sur deux plans peut être nécessaire pour éliminer balourd de couple.
La distance de porte-à-faux est importante
Plus la distance en porte-à-faux est grande — c'est-à-dire la distance entre le palier le plus proche et le centre de masse du rotor — plus la qualité d'équilibrage devient critique. En règle générale, exprimée par le rapport de la longueur en porte-à-faux L au diamètre du rotor D :
- Porte-à-faux court (L/D < 0,3) : moins sensible ; les tolérances d'équilibrage standard s'appliquent.
- Porte-à-faux modéré (0,3 < L/D < 0,7) : plus sensible ; envisager des tolérances plus strictes.
- Long porte-à-faux (L/D > 0,7) : très sensible ; nécessite un équilibrage soigné et peut requérir un équilibrage dynamique complet (deux plans).
Ici, L est la longueur en porte-à-faux et D est le diamètre du rotor.
5. Bonnes pratiques pour l'équilibrage des rotors en porte-à-faux
1. Équilibrer dans la configuration finale installée si possible

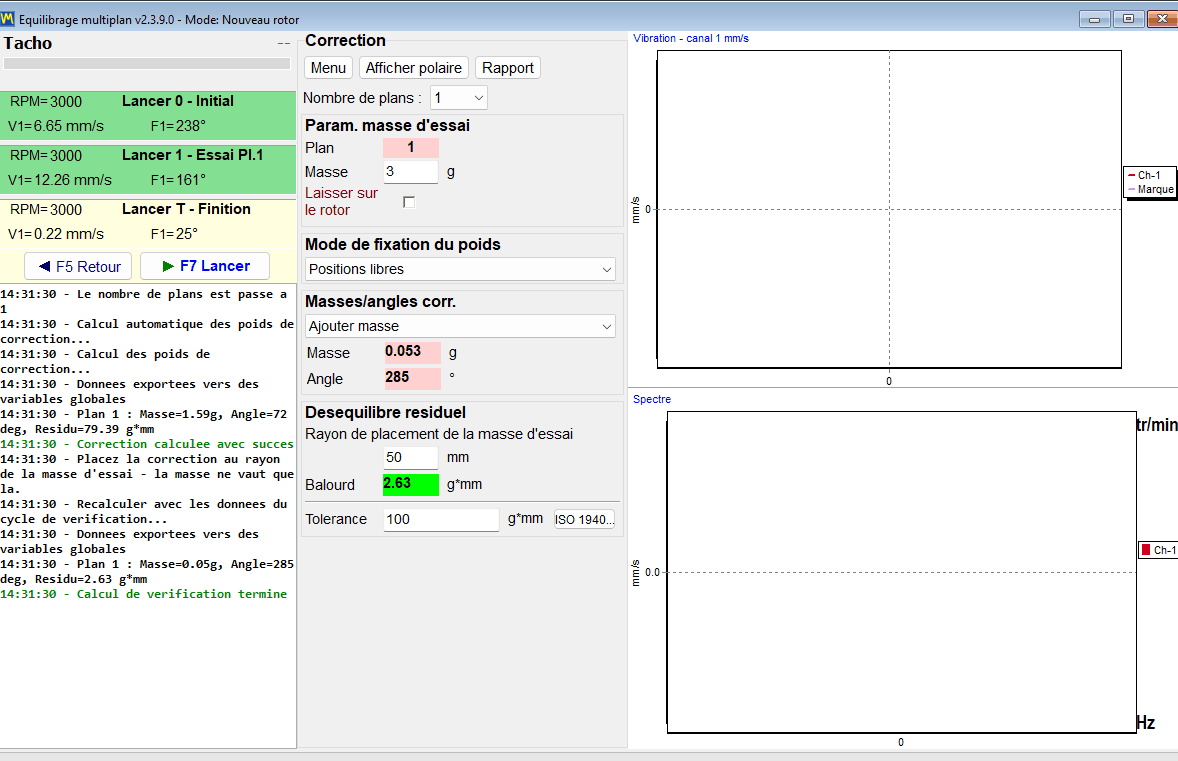

Les rotors en porte-à-faux sont particulièrement sensibles à leur mode de montage ; le résultat le plus fiable s'obtient donc équilibrage sur place avec le rotor installé sur son propre arbre dans sa configuration de fonctionnement finale. Un système portable à deux voies tel que le Balanset-1A est parfaitement adapté à cela : il mesure la composante 1× Vibrations amplitude et phase au palier, calcule le coefficients d'influence, et fonctionne dans les paliers propres de la machine à la vitesse d'exploitation — ainsi, les effets d'assemblage, de montage et thermiques auxquels les rotors en porte-à-faux sont si sensibles sont tous pris en compte dans l'équilibrage, sans être ignorés sur une machine à équilibrer.
2. Vérifier la fixation sécurisée
Avant l'équilibrage, assurez-vous de :
- Tous les éléments de fixation (vis de réglage, boulons, clavettes) sont correctement serrés.
- Le rotor est parfaitement emboîté sur l'arbre, sans aucun jeu.
- Les rainures de clavette sont correctement ajustées sans jeu excessif.
- Le rotor est perpendiculaire à l'arbre (ni incliné ni biseauté).
3. Utiliser un rayon de correction approprié
Lieu poids de correction au rayon le plus grand possible en pratique, généralement près du diamètre extérieur. Cela maximise l'effet de chaque gramme de correction, de sorte que des ajouts de masse plus faibles suffisent. Un calculateur de poids d'essai aide à dimensionner raisonnablement la première masse d'essai en fonction de la masse et de la vitesse du rotor.
4. Vérifier le faux-rond
Tige de mesure s'épuiser avant l'équilibrage. Un faux-rond excessif — excentricité, battement ou arbre cintré — empêchera un bon équilibrage et doit être corrigé au préalable.
5. Prendre en compte les effets de moment dans la mesure des vibrations
Lors de la mesure des vibrations sur une installation en porte-à-faux, relevez les mesures aux deux paliers — côté entraînement et côté opposé à l'entraînement — lorsqu'ils sont accessibles. En raison du moment créé par la masse en porte-à-faux, le profil de vibration peut différer sensiblement entre les deux emplacements.
6. Utiliser des tolérances plus strictes
En raison des effets d'amplification, envisagez de spécifier une Catégorie G plus stricte que pour un rotor équivalent monté entre paliers — par exemple G 2,5 au lieu de G 6,3 pour les applications critiques. Le balourd résiduel admissible correspondant se trouve aisément à l'aide d'un calculateur de balourd résiduel (ISO 21940-11).
6. Problèmes courants et solutions
Problème : Les vibrations réapparaissent après l'équilibrage.
Causes possibles :
- Les fixations desserrées se sont desserrées pendant le fonctionnement.
- Masses de correction déplacées ou tombées.
- Accumulation de matière ou érosion ayant modifié l'état d'équilibrage.
- Thermal growth qui a provoqué le déplacement.
Solutions : Utiliser des produits de blocage de filetage, souder ou fixer de manière permanente des poids de correction, établir un programme d'inspection régulier.
Problème : Impossible d'atteindre un équilibre acceptable
Causes possibles :
- Faux-rond d'arbre ou arbre fléchi.
- Usure des paliers ou jeu excessif.
- Résonance structurelle à la vitesse de fonctionnement.
- Mauvais montage du rotor (incliné, non complètement en appui).
Solutions : résoudre les problèmes mécaniques avant l'équilibrage — vérifier la rectitude de l'arbre, remplacer les roulements usés et s'assurer d'un montage correct.
7. Considérations de conception pour les nouveaux équipements
Lors de la conception d'équipements à rotors en porte-à-faux :
- Minimiser le porte-à-faux : réduire la distance en porte-à-faux au minimum pratique.
- Rigidifier l'arbre : utiliser des arbres de plus grand diamètre pour résister à la flexion.
- Utiliser des roulements robustes : Spécifiez les roulements ayant une capacité de charge radiale et de moment adéquate.
- Prévoir une capacité d'équilibrage : prévoir des plans de correction ou des emplacements accessibles pour l'ajout ou le retrait de masses d'équilibrage.
- Envisager un pré-équilibrage : équilibrer le rotor avant l'installation si possible, idéalement sur un machine à équilibrer.
- Spécifier des tolérances appropriées : Ne surdimensionnez pas les éléments, mais reconnaissez que les conceptions en porte-à-faux nécessitent un bon équilibre.
8. Normes et recommandations sectorielles
Les rotors en porte-à-faux ne disposent pas de norme d'équilibrage spécifique ; ils sont couverts par les normes générales d'équilibrage, avec quelques remarques particulières :
- ISO 21940-11: la norme moderne (intégrant l'ancienne ISO 1940-1) qui fournit les recommandations de sélection de la classe G applicables aux rotors en porte-à-faux.
- API 610 (pompes centrifuges) : Spécifie la qualité d'équilibrage des roues de pompes à porte-à-faux
- Normes ANSI/AGMA : Fournir des conseils pour l'équilibrage des engrenages et des poulies en porte-à-faux
Le principe général consiste à appliquer les classes d'équilibrage standard tout en reconnaissant que les configurations en porte-à-faux bénéficient souvent d'une classe plus stricte pour compenser les effets d'amplification — un ajustement mineur à tolérance d'équilibrage qui se rentabilise largement en termes de durée de vie des roulements et de fiabilité.
