Forstå overhengende rotorer
En overhengende rotor - også kalt cantilever eller cantilevered rotor - er en rotor konfigurasjon der den roterende massen strekker seg utover utover bærende lagrene i stedet for å sitte mellom dem. Rotoren er kun støttet på én side, og arbeidselementet (et løpehjul, viftehjul, slipeskive osv.) henger over lagerstøtten som et stupebrett utenfor festet. Denne konstruksjonen er svært vanlig i industrielt utstyr, og den byr på en rekke særegne utfordringer. balansering utfordringer, fordi utkragingsgeometrien forsterker effekten av enhver ubalanse gjennom overhengets innflytelse. Å forstå denne forsterkningen - og hvordan man arbeider med den - er nøkkelen til å holde maskiner med overheng jevne og pålitelige.
1. Vanlige eksempler på overhengende rotorer
Utkragede konstruksjoner er utbredt i industrielle og kommersielle applikasjoner. Den samme utkragingslogikken brukes på svært forskjellige maskiner:
HVAC og industrielle vifter
- Løpehjulene til sentrifugalviftene strekker seg ut fra motorakselen.
- Aksiale kjølevifter montert på motorens endeklokker.
- Industrivifter montert på sokkel - et hyppig tema i vifterelaterte viftefeil.
Pumper
- Ett-trinns sentrifugalpumpehjul.
- Tettkoblede pumper, der pumpehjulet går direkte ut fra motorlageret.
Maskinverktøy
- Slipeskiver på overhengende spindler.
- Freser og verktøyholdere.
- Dreiebenkchuck.
Kraftoverføring
- Remskiver og skiver montert på motoraksler.
- Tannhjul på forlengede aksler.
- Kjedehjul.
Prosesseringsutstyr
- Omrørere og løpehjul for miksere.
- Turbinblader på turbinaksler.
2. Hvorfor overhengende design?
Til tross for balanseringsutfordringene gir overhengende rotorer betydelige praktiske fordeler - og det er nettopp derfor konstruktører fortsetter å velge dem:
1. Tilgjengelighet
Det er enkelt å komme til for inspeksjon, vedlikehold og utskifting uten å demontere hele maskinen eller forstyrre lagrene.
2. Enkelhet og kostnad
Å eliminere én lagerstøtte reduserer mekanisk kompleksitet, antall deler og produksjonskostnader.
3. Plasseffektivitet
Det kompakte arrangementet krever mindre aksial plass enn en konstruksjon mellom lagrene.
4. Enkel montering
Komponenter kan ofte monteres direkte på standard motoraksler eller eksisterende maskineri uten tilpassede koblingsarrangementer.
5. Prosesskrav
I noen bruksområder - pumper, miksere, kjemisk prosessering - er det nødvendig å ha arbeidselementet på bare én side for å nå prosessvæsken eller materialet.
3. Unike balanseringsutfordringer
Overhengende rotorer er i seg selv mer følsomme for ubalanse enn mellomlagerkonstruksjoner, og det er flere grunner til det:
1. Momentforsterkning
Enhver ubalanse i en overhengende rotor skaper ikke bare en sentrifugalkraft men også et moment (et par) rundt lagerstøtten. Jo lenger massen sitter fra lagrene, desto større blir dette momentet, slik at selv en liten ubalanse blir forsterket. Dette følger direkte av spakarm-prinsippet: Kraft × avstand = moment. Det er også grunnen til at et tungt overhengende løpehjul kan generere alarmerende lagerbelastninger fra et tilsynelatende beskjedent tungt punkt - og en sentrifugalkraft-fra-ubalanse kalkulator gjør den kvadrerte veksten av denne kraften lett å forstå.
2. Høye bærende belastninger
Den utkragede konfigurasjonen påfører lagrene store radial- og momentbelastninger, spesielt det som er nærmest rotoren. Ubalanse forverrer disse belastningene og akselererer slitasje på lager.
3. Akselbøyning og -avbøyning
Den utkragede akselen er utsatt for bøying, og selv en liten ubalanse kan gi betydelig nedbøyning i den utkragede enden - spesielt ved høyere hastigheter eller med et lengre overheng. For å skille dette fra en ekte skaftbue er en del av det diagnostiske arbeidet.
4. Koplings- og kilesporeffekter
Mange overhengende rotorer er montert på motoraksler via kiler, stillskruer eller koblinger. Disse forbindelsene kan introdusere eller endre ubalansetilstanden, og enhver løshet forverrer vibrasjonene dramatisk.
5. Følsomhet for installasjon
Feilaktig montering - ikke helt på plass på akselen, skråstilt eller løse festeanordninger - har en langt mer uttalt effekt på en overhengende rotor enn på en mellomlagerkonstruksjon, delvis fordi slike feil introduserer eksentrisitet på det punktet der spakarmen er lengst.
4. Balanseringshensyn for overhengende rotorer
Enkeltplan vanligvis tilstrekkelig
De fleste overhengende rotorer er relativt korte i aksial retning og kan balanseres effektivt med balansering i ett plan. Den korreksjonsplan er normalt på selve rotoren, på det mest tilgjengelige stedet.
Statisk vs. dynamisk balanse
- Statisk balanse: bringer rotorens massesenter inn på rotasjonsaksen. For skiveformede, overhengende rotorer er statisk balanse ofte tilstrekkelig.
- Dynamisk balanse: For lengre overhengende rotorer eller de med betydelig aksial tykkelse kan dynamisk balansering i to plan være nødvendig for å eliminere ubalanse i paret.
Overhengsavstand er viktig
Jo større overhengsavstanden er - avstanden fra nærmeste lager til rotorens massesenter - desto mer kritisk blir balansekvaliteten. En generell tommelfingerregel er forholdet mellom overhengslengden L og rotordiameteren D:
- Kort overheng (L/D < 0,3): mindre følsomme; standard balansetoleranser gjelder.
- Moderat overheng (0,3 < L/D < 0,7): mer følsomme; vurder strammere toleranser.
- Langt overheng (L/D > 0,7): svært følsom; krever nøye balansering og kan trenge en fullstendig dynamisk (toplan) balansering.
Her er L lengden på overhenget og D rotordiameteren.
5. Beste praksis for balansering av overhengende rotor
1. Balanse i den endelige installerte konfigurasjonen når det er mulig

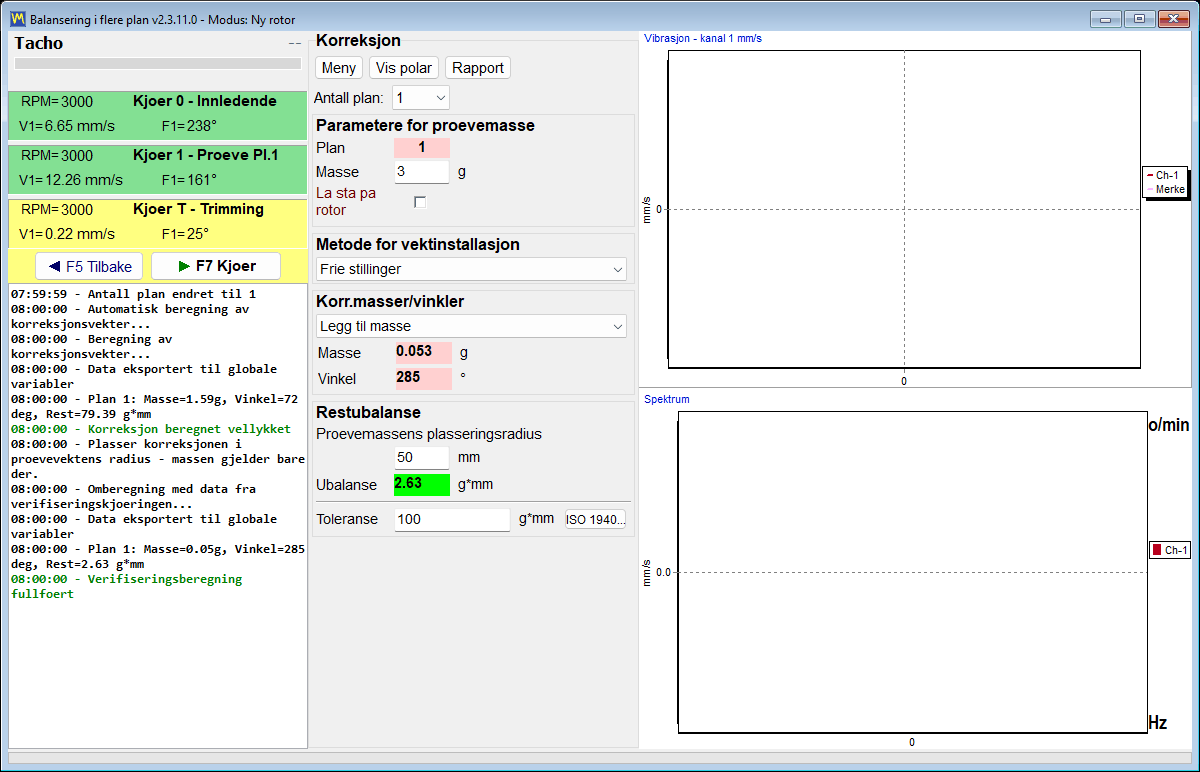

Overhengende rotorer er spesielt følsomme for hvordan de er montert, så det beste resultatet kommer fra feltbalansering med rotoren installert på sin egen aksel i den endelige driftskonfigurasjonen. Et bærbart tokanalsystem som f.eks. Balanset-1A er godt egnet til dette: den måler 1× vibrasjon amplitude og fase ved peilingen, beregner påvirkningskoeffisienter, og arbeider i maskinens egne lagre ved driftshastighet - slik at montering, montering og termiske effekter som overhengende rotorer er så følsomme for, alle fanges opp i balansen, og ikke forutsettes borte på en balanseringsmaskin.
2. Bekreft sikker montering
Før balansering, sørg for at:
- Alle monteringsfester (settskruer, bolter, nøkler) er ordentlig strammet
- Rotoren sitter helt på akselen uten hull
- Eventuelle kilespor er riktig montert uten for stor klaring
- Rotoren er vinkelrett på akselen (ikke bøyd eller vinklet)
3. Bruk en passende korreksjonsradius
Sted korreksjonsvekter på en så stor radius som praktisk mulig, vanligvis nær den ytre diameteren. Dette maksimerer effekten av hvert gram korreksjon, slik at mindre vekttillegg gjør jobben. A Kalkulator for prøvevekt bidrar til å dimensjonere den første testvekten på en fornuftig måte i forhold til rotorens masse og hastighet.
4. Sjekk for utløp
Mål aksel utløp før balansering. For mye run-out - eksentrisitet, slingring eller en bøyd aksel - vil forhindre en god balanse og må korrigeres først.
5. Vurder momenteffekter i vibrasjonsmåling
Når du måler vibrasjoner på en overhengende installasjon, må du foreta målinger både på lageret i drivenden og på lageret utenfor drivenden der det er tilgjengelig. På grunn av momentet som skapes av den overhengende massen, kan vibrasjonsmønsteret variere markant mellom de to stedene.
6. Bruk strengere toleranser
På grunn av forsterkningseffektene bør du vurdere å spesifisere én G-klasse strammere enn for en tilsvarende rotor mellom lagrene - for eksempel G 2,5 i stedet for G 6,3 for kritiske bruksområder. Den tilsvarende tillatte restubalansen finner du enkelt med en Kalkulator for restubalanse (ISO 21940-11).
6. Vanlige problemer og løsninger
Problem: Vibrasjonen kommer tilbake etter balansering
Mulige årsaker:
- Løst monteringsutstyr har løsnet under drift
- Korrigeringsvekter som forskjøv seg eller falt av.
- Materialoppbygging eller erosjon som endret balansetilstanden.
- Termisk vekst som forårsaket forskyvninger.
Løsninger: Bruk gjengelåsemidler, sveis eller fest korreksjonsvekter permanent, og etabler en regelmessig inspeksjonsplan.
Problem: Klarer ikke å oppnå akseptabel balanse
Mulige årsaker:
- Akselen kan være skjev eller bøyd.
- Lagerslitasje eller for stor klaring.
- Strukturell resonans ved driftshastighet.
- Dårlig rotormontasje (spikret, ikke helt på plass).
Løsninger: ta tak i de mekaniske problemene før balansering - kontroller at akselen er rett, bytt ut slitte lagre og kontroller at monteringen er riktig.
7. Designhensyn for nytt utstyr
Ved utforming av utstyr med overhengende rotorer:
- Minimer overhenget: hold avstanden til overhenget så kort som praktisk mulig.
- Stiv av skaftet: bruk aksler med større diameter for å motstå bøying.
- Bruk robuste lagre: Spesifiser lagre med tilstrekkelig radial- og momentlastkapasitet
- Gi mulighet for balanse: design i korreksjonsplan eller tilgjengelige steder for å legge til eller fjerne balansevekter.
- Vurder forhåndsbalansering: balansere rotorelementet før installasjon der det er mulig, ideelt sett på en balanseringsmaskin.
- Angi passende toleranser: Ikke overspesifiser, men husk at overhengende design trenger god balanse
8. Bransjestandarder og retningslinjer
Overhengende rotorer har ingen egen balanseringsstandard; de dekkes av de generelle balanseringsstandardene, med noen spesielle merknader:
- ISO 21940-11: den moderne standarden (som inkorporerer den tidligere ISO 1940-1) som gir retningslinjer for valg av G-klasse for overhengende rotorer.
- API 610 (sentrifugalpumper): Spesifiserer balansekvalitet for overhengende pumpehjul
- ANSI/AGMA-standarder: Gi veiledning for balansering av overhengende gir og trinser
Det generelle prinsippet er å bruke standard balansegrader, samtidig som man erkjenner at overhengende konfigurasjoner ofte har nytte av en grad strammere for å kompensere for forsterkningseffektene - en liten justering til balanserende toleranse som betaler seg mange ganger i form av levetid og pålitelighet.
