Túlnyúló rotorok megértése
Egy túlnyúló rotor - más néven cantilever vagy cantilevered rotor - egy olyan FORGÓRÉSZ olyan konfiguráció, amelyben a forgó tömeg kifelé nyúlik a honlapon túl a támasztócsapágyakra, ahelyett, hogy közöttük ülne. A rotor csak az egyik oldalon van megtámasztva, a munkaelem (járókerék, ventilátorkerék, csiszolókorong stb.) pedig úgy lóg ki a csapágytartóból, mint egy ugródeszka a tartószerkezetből. Ez az elrendezés rendkívül elterjedt az ipari berendezésekben, és jellegzetes, az alábbiakat jelenti kiegyensúlyozás kihívások, mivel a konzol geometriája felerősíti a hatást bármely kiegyensúlyozatlanság a túlnyúlás erején keresztül. Ennek az erősítésnek a megértése - és a vele való együttműködés - a kulcsa annak, hogy a túlnyúlású gépek zökkenőmentesen és megbízhatóan működjenek.
1. Gyakori példák a túlnyúlt rotorokra
Az ipari és kereskedelmi alkalmazásokban széles körben elterjedtek a kiálló kivitelek. Ugyanaz a konzolos logika jelenik meg a legkülönbözőbb gépekben:
HVAC és ipari ventilátorok
- A centrifugális fúvók járókerekei a motortengelyekből nyúlnak ki.
- A motor végharangjára szerelt axiális hűtőventilátorok.
- A talapzatra szerelt ipari ventilátorok - a ventilátorokkal kapcsolatos gyakori témája ventilátorhibák.
Szivattyúk
- Egyfokozatú centrifugálszivattyú járókerék.
- Közel kapcsolt szivattyúk, ahol a járókerék közvetlenül a motorcsapágyból nyúlik ki.
Szerszámgépek
- Csiszolókorongok lógó orsókon.
- Marómarók és szerszámtartók.
- Esztergapadok.
Erőátvitel
- Motortengelyekre szerelt tárcsák és tárcsák.
- Fogaskerekek meghosszabbított tengelyeken.
- Lánckerekek.
Feldolgozó berendezések
- Keverő keverők és járókerék.
- Turbinalapátok turbinatengelyeken.
2. Miért a túlnyúló kialakítás?
Az egyensúlyozási kihívások ellenére a túlnyúlásos rotorok jelentős gyakorlati előnyöket kínálnak - éppen ezért választják őket a tervezők:
1. Akadálymentesítés
A munkaelem könnyen hozzáférhető az ellenőrzés, karbantartás és csere céljából, az egész gép szétszerelése vagy a csapágyak megbolygatása nélkül.
2. Egyszerűség és költséghatékonyság
Egyetlen csapágyazás kiküszöbölése csökkenti a mechanikai bonyolultságot, az alkatrészszámot és a gyártási költségeket.
3. Helyhatékonyság
A kompakt elrendezésnek kisebb axiális térre van szüksége, mint a csapágyak közötti kialakításnak.
4. Könnyű szerelés
Az alkatrészek gyakran közvetlenül felszerelhetők szabványos motortengelyekre vagy meglévő gépekre egyedi tengelykapcsoló-elrendezések nélkül.
5. Folyamatkövetelmények
Bizonyos alkalmazásokban - szivattyúk, keverők, vegyipari feldolgozás - a munkaelemnek csak az egyik oldalon kell lennie ahhoz, hogy elérje a technológiai folyadékot vagy anyagot.
3. Egyedi egyensúlyozási kihívások
A lengőrotorok több okból is érzékenyebbek a kiegyensúlyozatlanságra, mint a csapágyak közötti konstrukciók:
1. Nyomatékerősítés
A túlhajtott forgórészen keletkező kiegyensúlyozatlanság nem csak egy centrifugális erő de egy pillanatra (egy párra) a csapágyazásról is. Minél távolabb ül a tömeg a csapágyaktól, annál nagyobb ez a nyomaték, így még egy kis kiegyensúlyozatlanság is felnagyítódik. Ez közvetlenül következik a karos kar elvéből: Erő × távolság = nyomaték. Ez az oka annak is, hogy egy nehéz, túlnyúlt járókerék riasztó csapágyterhelést generálhat egy megtévesztően szerény nehéz pontból - és egy centrifugális-erő-az-egyenlőtlenségből származó számológép az erő négyzetgyors növekedését könnyen értékelhetővé teszi.
2. Nagy teherbírás
A konzolos elrendezés nagy radiális és nyomatéki terhelést ró a csapágyakra, különösen a rotorhoz legközelebbi csapágyra. A kiegyensúlyozatlanság rontja ezeket a terheléseket és felgyorsítja a csapágykopás.
3. Tengelyhajlítás és elhajlás
A konzolos tengely hajlításnak van kitéve, és még egy kis kiegyensúlyozatlanság is jelentős elhajlást eredményezhet a túlnyúlás végén - különösen nagyobb sebességnél vagy hosszabb túlnyúlás esetén. Ennek megkülönböztetése a valódi tengelyív a diagnosztikai munka része.
4. Csatlakozási és reteszhatások
Sok lógó rotor a motor tengelyére kulcsokkal, állítócsavarokkal vagy tengelykapcsolókkal van felszerelve. Ezek a csatlakozások bevezethetik vagy megváltoztathatják a kiegyensúlyozatlansági állapotot, és minden lazaság drámaian rontja a rezgést.
5. Telepítési érzékenység
A helytelen rögzítés - nem teljesen a tengelyre illesztett, ferdén állított vagy laza rögzítőelemek - sokkal kifejezettebb hatást gyakorol a túlnyúlásos rotorra, mint a csapágyak közötti kialakításúakra, részben azért, mert az ilyen hibák bevezetik a különcség azon a ponton, ahol a kar a leghosszabb.
4. Kiegyensúlyozási megfontolások a túlnyúlt rotorokhoz
Egysíkú, általában elegendő
A legtöbb túlnyúlt forgórész tengelyirányban viszonylag rövid, és hatékonyan kiegyensúlyozható a következőkkel egysíkú kiegyensúlyozás. A korrekciós sík általában magán a forgórészen van, a legkönnyebben hozzáférhető helyen.
Statikus vs. dinamikus egyensúly
- Statikus egyensúly: a rotor tömegközéppontját a forgástengelyre helyezi. Tárcsa alakú, túlnyúlásos rotorok esetén a statikus egyensúly gyakran megfelelő.
- Dinamikus egyensúly: Hosszabb, túlnyúló vagy jelentős axiális vastagsággal rendelkező rotorok esetén két síkban dinamikus kiegyensúlyozásra lehet szükség a kiküszöbölés érdekében. pár egyensúlyhiány.
A túlnyúlás távolsága számít
Minél nagyobb a túlnyúlási távolság - a legközelebbi csapágy és a rotor tömegközéppontja közötti távolság - annál kritikusabbá válik az egyensúly minősége. Általános ökölszabályként az L túlnyúlási hossz és a D rotorátmérő arányában kifejezve:
- Rövid túlnyúlás (L/D < 0,3): kevésbé érzékeny; a normál mérleg tűréshatárai érvényesek.
- Mérsékelt túlnyúlás (0,3 < L/D < 0,7): érzékenyebb; fontolja meg a szigorúbb tűréshatárokat.
- Hosszú túlnyúlás (L/D > 0,7): rendkívül érzékeny; gondos kiegyensúlyozást igényel, és teljes dinamikus (kétsíkú) kiegyensúlyozásra lehet szükség.
Itt L a túlnyúlás hossza és D a rotor átmérője.
5. Legjobb gyakorlatok a túlnyúlt rotor kiegyensúlyozásához
1. Egyensúly a végleges telepített konfigurációban, ha lehetséges

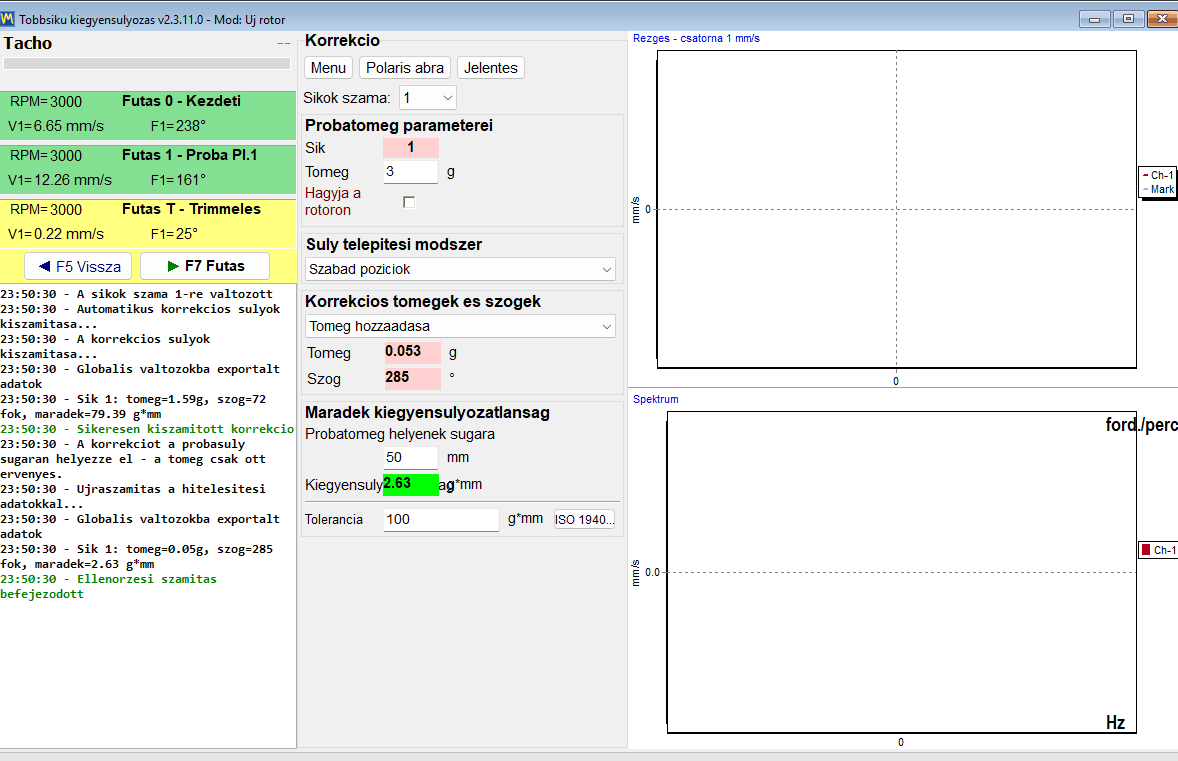

A lógó forgórészek különösen érzékenyek a felszerelésük módjára, ezért a legigazabb eredményt a következőkkel érhetjük el helyszíni kiegyensúlyozás a rotor a saját tengelyére szerelve, a végső működési konfigurációban. Egy hordozható kétcsatornás rendszer, mint például a Balanset-1A jól alkalmas erre: az 1× rezgés amplitúdó és fázis a csapágynál, kiszámítja a befolyásolási együtthatók, és a gép saját csapágyaiban működik üzemi fordulatszámon - így az összeszerelés, a szerelés és a hőhatások, amelyekre a lógó forgórészek annyira érzékenyek, mind a mérlegben vannak rögzítve, nem pedig egy kiegyensúlyozó gépen.
2. Ellenőrizze a biztonságos rögzítést
Kiegyensúlyozás előtt győződjön meg arról, hogy:
- Minden rögzítőelem (rögzítőcsavarok, csavarok, kulcsok) megfelelően meg van húzva
- A rotor teljesen felfekszik a tengelyre, hézagok nélkül
- Minden kulcshorony megfelelően illeszkedik, túlzott hézag nélkül
- A rotor merőleges a tengelyre (nincs elferdítve vagy ferdén)
3. Megfelelő korrekciós sugár használata
Helyszín korrekciós súlyok a lehető legnagyobb sugárban, jellemzően a külső átmérő közelében. Ez maximalizálja a korrekció minden egyes grammjának hatását, így a kisebb súlykiegészítések is megfelelnek a célnak. A próbamérleg-kalkulátor segít a rotor tömegének és sebességének megfelelően méretezni az első vizsgálati súlyt.
4. Ellenőrizze a kifutást
Mérőtengely kifutás kiegyenlítés előtt. A túlzott kifutás - excentricitás, imbolygás vagy meggörbült tengely - megakadályozza a jó egyensúlyozást, ezért először ki kell javítani.
5. A momentumhatások figyelembevétele a rezgésmérés során
A rezgésmérésnél a lengőcsapágyaknál mérje a rezgést a hajtás végén és a nem hajtás végén lévő csapágyaknál is, ahol ez elérhető. A lógó tömeg által keltett nyomaték miatt a rezgéskép jelentősen eltérhet a két helyen.
6. Használjon szigorúbb tűréshatárokat
Az erősítő hatások miatt fontolja meg egy G-osztályú szorosabbra kell húzni, mint egy egyenértékű, csapágyak közötti rotor esetében - például G 2,5 helyett G 6,3 a kritikus alkalmazásoknál. A megfelelő megengedett maradó kiegyensúlyozatlanság könnyen megállapítható egy maradék-kiegyensúlyozatlanság-számító (ISO 21940-11).
6. Gyakori problémák és megoldások
Probléma: A rezgés visszatér a kiegyensúlyozás után
Lehetséges okok:
- A laza rögzítőelemek működés közben meglazultak
- Korrekciós súlyok, amelyek elmozdultak vagy leestek.
- Anyagfelhalmozódás vagy erózió, amely megváltoztatta az egyensúlyi állapotot.
- Termikus növekedés ami az elmozdulást okozta.
Megoldások: Használjon menetrögzítő anyagokat, hegesszen vagy rögzítsen tartósan korrekciós súlyokat, és rendszeres ellenőrzési ütemtervet alakítson ki.
Probléma: Nem sikerült elfogadható egyensúlyt elérni
Lehetséges okok:
- A tengely kifutása vagy meggörbült tengely.
- Csapágykopás vagy túlzott hézag.
- Szerkezeti rezonancia üzemi fordulatszámon.
- A rotor rossz rögzítése (elgörbült, nem ült teljesen).
Megoldások: a kiegyensúlyozás előtt foglalkozzon a mechanikai problémákkal - ellenőrizze a tengely egyenességét, cserélje ki a kopott csapágyakat, és ellenőrizze a megfelelő rögzítést.
7. Tervezési megfontolások az új berendezésekhez
Túlnyúló rotorokkal rendelkező berendezések tervezésekor:
- Minimalizálja a túlnyúlást: a lehető legrövidebb legyen a túlnyúlás távolsága.
- Szilárdítsa meg a tengelyt: nagyobb átmérőjű tengelyeket használjon, hogy ellenálljon a hajlításnak.
- Használjon robusztus csapágyakat: Megfelelő radiális és nyomatéki teherbírású csapágyakat kell meghatározni
- Egyensúlyozási képesség biztosítása: a korrekciós síkok vagy az egyensúlyi súlyok hozzáadására vagy eltávolítására szolgáló hozzáférhető helyek kialakítása.
- Fontolja meg az előzetes kiegyensúlyozást: a rotorelemet lehetőleg a beszerelés előtt kiegyensúlyozni, ideális esetben egy kiegyensúlyozó gép.
- Adja meg a megfelelő tűréshatárokat: Ne adj túl sok részletet, de vedd figyelembe, hogy a túlnyúló kialakításnak jó egyensúlyra van szüksége.
8. Ipari szabványok és iránymutatások
A lengőrotorokra nincs saját kiegyensúlyozási szabvány; az általános kiegyensúlyozási szabványok vonatkoznak rájuk, néhány különleges megjegyzéssel:
- ISO 21940-11: a modern szabvány (amely a korábbi ISO 1940-1 szabványt tartalmazza), amely a G-osztályú rotorokra vonatkozó kiválasztási útmutatást ad.
- API 610 (centrifugális szivattyúk): Meghatározza a túlnyúló szivattyú járókerekek kiegyensúlyozásának minőségét
- ANSI/AGMA szabványok: Útmutatást nyújt a túlnyúló fogaskerekek és szíjtárcsák kiegyensúlyozásához
Az általános elv a szabványos egyensúlyi fokozatok alkalmazása, ugyanakkor felismerve, hogy a túlnyúlásos konfigurációk esetében gyakran előnyös, ha egy fokozattal szorosabb a mérleg, hogy ellensúlyozzák az erősítő hatásokat - egy kis kiigazítás a kiegyensúlyozási tolerancia amely a csapágyak élettartama és megbízhatósága révén sokszorosan megtérül.
