Comprensión de los rotores en voladizo
Un rotor en voladizo - también llamado voladizo o rotor en voladizo - es un rotor configuración en la que la masa giratoria se extiende hacia el exterior más allá de los cojinetes de apoyo en lugar de asentarse entre ellos. El rotor se apoya en un solo lado, y el elemento de trabajo (un impulsor, una rueda de ventilador, una muela abrasiva, etc.) sobresale del soporte del cojinete como un trampolín. Esta disposición es muy común en los equipos industriales, y presenta un conjunto distintivo de equilibrando porque la geometría en voladizo amplifica el efecto de cualquier desequilibrar gracias al efecto de palanca del voladizo. Comprender esa amplificación -y cómo trabajar con ella- es la clave para mantener la suavidad y fiabilidad de las máquinas en voladizo.
1. Ejemplos comunes de rotores en voladizo
Los diseños en voladizo están muy extendidos en aplicaciones industriales y comerciales. La misma lógica de voladizo aparece en máquinas muy diferentes:
Ventiladores industriales y de climatización
- Rodetes de soplador centrífugo que se extienden desde los ejes del motor.
- Ventiladores de refrigeración axial montados en las campanas de los extremos del motor.
- Los ventiladores industriales de pedestal, un tema frecuente en la defectos del ventilador.
Bombas
- Rodetes de bomba centrífuga de una etapa.
- Bombas de acoplamiento corto, en las que el impulsor sale directamente del cojinete del motor.
Máquinas herramientas
- Muelas sobre husillos en voladizo.
- Fresas y portaherramientas.
- Platos de torno.
Transmisión de potencia
- Poleas y roldanas montadas en ejes de motor.
- Ruedas dentadas en ejes prolongados.
- Piñones de cadena.
Equipos de procesamiento
- Agitadores e impulsores de mezcladoras.
- Palas de turbina en ejes de turbina.
2. ¿Por qué el diseño en voladizo?
A pesar de las dificultades de equilibrado, los rotores en voladizo ofrecen importantes ventajas prácticas, que es precisamente la razón por la que los diseñadores siguen eligiéndolos:
1. Accesibilidad
El elemento de trabajo es de fácil acceso para su inspección, mantenimiento y sustitución sin desmontar toda la máquina ni alterar los rodamientos.
2. Simplicidad y coste
Eliminar un soporte de cojinete reduce la complejidad mecánica, el número de piezas y el coste de fabricación.
3. Eficiencia espacial
La disposición compacta necesita menos espacio axial que un diseño entre rodamientos.
4. Fácil montaje
Los componentes a menudo se pueden montar directamente sobre ejes de motor estándar o maquinaria existente sin necesidad de acoplamientos especiales.
5. Requisitos del proceso
En algunas aplicaciones -bombas, mezcladoras, procesos químicos- es necesario tener el elemento de trabajo en un solo lado para alcanzar el fluido o material de proceso.
3. Retos de equilibrio únicos
Los rotores en voladizo son intrínsecamente más sensibles al desequilibrio que los diseños entre rodamientos, por varias razones que se refuerzan:
1. Amplificación de momento
Cualquier desequilibrio en un rotor en voladizo crea no sólo un fuerza centrífuga sino también un momento (un par) sobre el soporte del cojinete. Cuanto más lejos esté la masa de los cojinetes, mayor será el momento, por lo que incluso un pequeño desequilibrio se magnifica. Esto se deduce directamente del principio del brazo de palanca: Fuerza × Distancia = Momento. También es la razón por la que un impulsor pesado en voladizo puede generar cargas alarmantes en los cojinetes a partir de un punto pesado aparentemente modesto - y un Calculadora de la fuerza centrífuga debida al desequilibrio hace que sea fácil apreciar el crecimiento de esa fuerza proporcional al cuadrado de la velocidad.
2. Altas cargas sobre los cojinetes
La configuración en voladizo impone elevadas cargas radiales y de momento a los rodamientos, especialmente al más cercano al rotor. El desequilibrio empeora estas cargas y acelera desgaste de los rodamientos.
3. Flexión y deflexión del eje
El eje en voladizo está sujeto a flexión, e incluso un pequeño desequilibrio puede producir una desviación significativa en el extremo en voladizo, especialmente a velocidades más altas o con un voladizo más largo. Distinguir esto de un auténtico arco de flecha forma parte del trabajo de diagnóstico.
4. Efectos de acoplamiento y chavetero
Muchos rotores en voladizo se montan en los ejes del motor mediante chavetas, tornillos de fijación o acoplamientos. Estas conexiones pueden introducir o cambiar la condición de desequilibrio, y cualquier flojedad empeora drásticamente la vibración.
5. Sensibilidad a la instalación
Un montaje incorrecto (no completamente asentado en el eje, inclinado o con fijaciones sueltas) tiene un efecto mucho más pronunciado en un rotor en voladizo que en un diseño entre cojinetes, en parte porque tales errores introducen excentricidad en el punto donde el brazo de palanca es más largo.
4. Consideraciones de equilibrado para rotores en voladizo
Un solo plano suele ser suficiente
La mayoría de los rotores en voladizo son relativamente cortos en dirección axial y pueden equilibrarse eficazmente con equilibrado de un solo plano. El plano de corrección suele estar en el propio rotor, en el lugar más accesible.
Equilibrio estático vs. dinámico
- Equilibrio estático: sitúa el centro de masa del rotor en el eje de rotación. Para los rotores en voladizo en forma de disco, el equilibrio estático suele ser adecuado.
- Equilibrio dinámico: Para rotores con voladizos largos o con un espesor axial significativo, puede ser necesario un equilibrado dinámico en dos planos para eliminar desequilibrio de par.
La distancia del voladizo importa
Cuanto mayor sea la distancia del voladizo (la distancia entre el rodamiento más cercano y el centro de masa del rotor), más crítica será la calidad del equilibrado. Como regla general, se expresa mediante la relación entre la longitud del voladizo L y el diámetro del rotor D:
- Voladizo corto (L/D < 0,3): menos sensible; se aplican las tolerancias de equilibrado estándar.
- Voladizo moderado (0,3 < L/D < 0,7): más sensible; considere tolerancias más estrictas.
- Voladizo largo (L/D > 0,7): muy sensible; requiere un equilibrado cuidadoso y puede necesitar un equilibrado dinámico completo (en dos planos).
Aquí L es la longitud del voladizo y D es el diámetro del rotor.
5. Mejores prácticas para el equilibrado de rotores en voladizo
1. Equilibrio en la configuración final instalada cuando sea posible

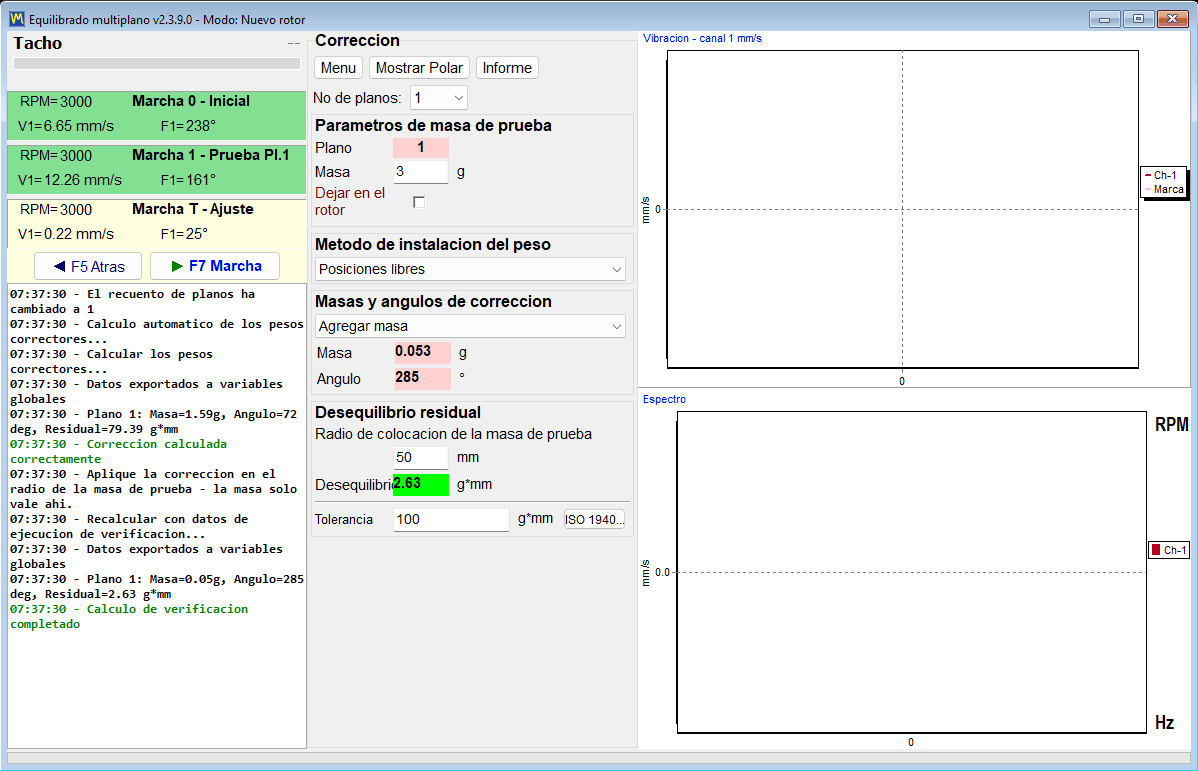

Los rotores en voladizo son especialmente sensibles a la forma en que se montan, por lo que el resultado más real procede de equilibrado de campo con el rotor instalado en su propio eje en su configuración final de funcionamiento. Un sistema portátil de dos canales como el Balanset-1A es muy adecuado para ello: mide el 1× vibración amplitud y fase en el rodamiento, calcula el coeficientes de influencia, de este modo, los efectos de ensamblaje, de montaje y térmicos a los que son tan sensibles los rotores en voladizo quedan reflejados en el equilibrado y no se dan por inexistentes en una máquina equilibradora.
2. Verifique que el montaje sea seguro
Antes de equilibrar, asegúrese de:
- Todos los elementos de fijación (tornillos de fijación, pernos, chavetas) están correctamente apretados.
- El rotor está completamente asentado en el eje sin holguras.
- Todas las ranuras para chavetas están correctamente ajustadas sin holgura excesiva.
- El rotor es perpendicular al eje (no está inclinado ni en ángulo).
3. Utilice un radio de corrección adecuado
Lugar pesos de corrección en un radio lo más grande posible, normalmente cerca del diámetro exterior. Esto maximiza el efecto de cada gramo de corrección, por lo que las adiciones de peso más pequeñas hacen el trabajo. A calculadora de peso de prueba ayuda a dimensionar el primer peso de prueba de forma razonable para la masa y la velocidad del rotor.
4. Comprobar el runout (desviación radial)
Medir eje sin antes de equilibrar. Un descentramiento excesivo - excentricidad, bamboleo o un eje doblado - impedirá un buen equilibrado y debe corregirse primero.
5. Considerar los efectos del momento en la medición de vibraciones
Al medir las vibraciones en una instalación en voladizo, tome lecturas tanto en el rodamiento del extremo motriz como en el rodamiento del extremo no motriz, siempre que sea posible. Debido al momento creado por la masa en voladizo, el patrón de vibración puede diferir notablemente entre las dos ubicaciones.
6. Utilice tolerancias más estrictas
Debido a los efectos de amplificación, considere la posibilidad de especificar un Grado G más estricta que la que aplicaría a un rotor equivalente apoyado entre rodamientos; por ejemplo, G 2,5 en lugar de G 6,3 para aplicaciones críticas. El correspondiente desequilibrio residual admisible se determina fácilmente con un Calculadora de desequilibrio residual (ISO 21940-11).
6. Problemas comunes y soluciones
Problema: La vibración regresa después del equilibrado
Posibles causas:
- Los elementos de montaje sueltos se aflojaron durante el funcionamiento.
- Pesos correctores que se desplazaban o se caían.
- Acumulación de material o erosión que ha modificado el estado de equilibrio.
- Crecimiento térmico que causó el desplazamiento.
Soluciones: Utilice compuestos fijadores de roscas, suelde o fije permanentemente contrapesos de corrección, establezca un programa de inspección regular.
Problema: No se logra un equilibrio aceptable
Posibles causas:
- Desviación del eje o eje doblado.
- Desgaste de los rodamientos o juego excesivo.
- Resonancia estructural a la velocidad de funcionamiento.
- Mal montaje del rotor (ladeado, no totalmente asentado).
Soluciones: abordar los problemas mecánicos antes del equilibrado: comprobar la rectitud del eje, sustituir los cojinetes desgastados y verificar el montaje correcto.
7. Consideraciones sobre el diseño de nuevos equipos
Al diseñar equipos con rotores en voladizo:
- Minimizar el voladizo: mantener la distancia del voladizo lo más corta posible.
- Rigidizar el eje: utilizar ejes de mayor diámetro para resistir la flexión.
- Utilizar rodamientos robustos: Especifique cojinetes con una capacidad de carga radial y de momento adecuada.
- Proporcionar capacidad de equilibrio: diseño en planos de corrección o lugares accesibles para añadir o quitar contrapesos.
- Considere la posibilidad de preequilibrar: equilibrar el elemento de rotor antes de la instalación siempre que sea posible, idealmente en un máquina equilibradora.
- Especifique las tolerancias adecuadas: No especifique demasiado, pero tenga en cuenta que los diseños con voladizos necesitan un buen equilibrio.
8. Normas y directrices del sector
Los rotores en voladizo no tienen una norma de equilibrado propia; están cubiertos por las normas generales de equilibrado, con algunas notas especiales:
- ISO 21940-11: la norma moderna (que incorpora la antigua ISO 1940-1) que proporciona las directrices de selección del grado G aplicables a los rotores en voladizo.
- API 610 (bombas centrífugas): Especifica la calidad del equilibrio para impulsores de bombas en voladizo.
- Normas ANSI/AGMA: Proporcionar orientación para equilibrar engranajes y poleas en voladizo.
El principio general es aplicar los grados de equilibrio estándar, reconociendo al mismo tiempo que las configuraciones en voladizo a menudo se benefician de un grado más ajustado para compensar los efectos de amplificación - un pequeño ajuste a tolerancia de equilibrado que se amortiza con creces en vida útil y fiabilidad.
