Memahami Rotor yang Menggantung
Sebuah rotor yang menjorok — yang juga disebut rotor cantilever atau rotor bertumpu tunggal — adalah sebuah rotor konfigurasi di mana massa yang berputar menjulur ke luar di luar bantalan penyangga, bukan terletak di antara keduanya. Rotor hanya disangga di satu sisi, sedangkan elemen kerja (seperti impeler, kipas, roda gerinda, dan sebagainya) menjorok keluar dari penyangga bantalan layaknya papan loncat yang menjulur dari dudukannya. Susunan ini sangat umum ditemui pada berbagai peralatan industri, dan memiliki serangkaian karakteristik yang khas penyeimbangan tantangan, karena geometri cantilever memperkuat efek dari setiap ketidakseimbangan dengan memanfaatkan efek overhang. Memahami amplifikasi tersebut — serta cara mengatasinya — adalah kunci untuk menjaga mesin dengan overhang agar tetap berjalan lancar dan andal.
1. Contoh Umum Rotor yang Menonjol
Desain cantilever banyak digunakan dalam aplikasi industri dan komersial. Prinsip cantilever yang sama diterapkan pada berbagai jenis mesin yang sangat berbeda:
HVAC dan Kipas Industri
- Impeler blower sentrifugal yang menonjol dari poros motor.
- Kipas pendingin aksial yang dipasang pada penutup ujung motor.
- Kipas industri yang dipasang pada dudukan — topik yang sering dibahas seputar kipas cacat kipas.
Pompa
- Impeler pompa sentrifugal satu tahap.
- Pompa tipe close-coupled, di mana impelernya terpasang langsung pada bantalan motor.
Peralatan Mesin
- Roda gerinda pada poros yang menjorok.
- Pisau frais dan dudukan pisau.
- Chuck bubut.
Transmisi Daya
- Katrol dan roda katrol yang dipasang pada poros motor.
- Roda gigi pada poros yang diperpanjang.
- Roda rantai.
Peralatan Pengolahan
- Pengaduk dan impeler.
- Bilah turbin pada poros turbin.
2. Mengapa Desain Overhung?
Meskipun tantangan penyeimbangannya, rotor overhung menawarkan sejumlah keunggulan praktis yang signifikan - itulah sebabnya para perancang terus memilihnya:
1. Aksesibilitas
Bagian kerja mudah dijangkau untuk pemeriksaan, perawatan, dan penggantian tanpa perlu membongkar seluruh mesin atau mengganggu bantalan.
2. Kesederhanaan dan Biaya
Menghilangkan satu dukungan bantalan mengurangi kompleksitas mekanis, jumlah komponen, dan biaya produksi.
3. Efisiensi Ruang
Susunan yang ringkas ini membutuhkan ruang aksial yang lebih sedikit dibandingkan dengan desain antar bantalan.
4. Pemasangan Mudah
Komponen sering kali dapat dipasang langsung ke poros motor standar atau mesin yang ada tanpa pengaturan kopling khusus.
5. Persyaratan Proses
Dalam beberapa aplikasi — seperti pompa, pengaduk, dan pengolahan kimia — elemen kerja harus ditempatkan hanya di satu sisi agar dapat menjangkau cairan atau bahan proses.
3. Tantangan Penyeimbangan yang Unik
Rotor yang menjorok ke luar secara inheren lebih rentan terhadap ketidakseimbangan dibandingkan desain dengan bantalan di antara rotor, karena beberapa alasan berikut:
1. Amplifikasi Momen
Ketidakseimbangan pada rotor yang menjorok ke luar tidak hanya menyebabkan gaya sentrifugal tetapi juga momen (couple) pada bantalan penyangga. Semakin jauh massa berada dari bantalan, semakin besar momen tersebut, sehingga ketidakseimbangan sekecil apa pun akan diperbesar. Hal ini mengikuti prinsip lengan tuas secara langsung: Gaya × Jarak = Momen. Itulah sebabnya pula mengapa impeler yang menjorok ke luar secara berlebihan dapat menimbulkan beban bantalan yang mengkhawatirkan akibat titik beban yang tampak sepele namun sebenarnya berat — dan sebuah kalkulator gaya sentrifugal akibat ketidakseimbangan membuat pertumbuhan kuadrat kecepatan dari gaya tersebut mudah dipahami.
2. Beban Bantalan Tinggi
Konfigurasi cantilever menimbulkan beban radial dan torsi yang tinggi pada bantalan, terutama pada bantalan yang paling dekat dengan rotor. Ketidakseimbangan memperparah beban-beban ini dan mempercepat keausan bantalan.
3. Pembengkokan dan Defleksi Poros
Poros yang menjorok ke luar rentan terhadap lenturan, dan ketidakseimbangan sekecil apa pun dapat menyebabkan defleksi yang signifikan pada ujung yang menjorok — terutama pada kecepatan tinggi atau dengan jarak menjorok yang lebih panjang. Membedakan hal ini dari suatu lengkung poros merupakan bagian dari proses diagnosis.
4. Efek Kopling dan Alur Pasak
Banyak rotor overhung dipasang pada poros motor menggunakan pasak, sekrup pengunci, atau kopling. Sambungan-sambungan ini dapat menimbulkan atau mengubah kondisi ketidakseimbangan, dan setiap kelonggaran secara drastis memperburuk getaran.
5. Kepekaan terhadap Instalasi
Pemasangan yang tidak tepat — tidak terpasang sepenuhnya pada poros, miring, atau pengencang yang longgar — memiliki dampak yang jauh lebih besar pada rotor overhung daripada pada desain dengan bantalan di antara, sebagian karena kesalahan semacam itu menyebabkan eksentrisitas tepat di titik di mana lengan tuasnya paling panjang.
4. Pertimbangan Keseimbangan untuk Rotor yang Menonjol
Single-Plane Biasanya Cukup
Sebagian besar rotor yang menjorok ke luar relatif pendek dalam arah aksial dan dapat diseimbangkan secara efektif dengan penyeimbangan bidang tunggal. Itu bidang koreksi biasanya terletak di rotor itu sendiri, di bagian yang paling mudah dijangkau.
Keseimbangan Statis vs Keseimbangan Dinamis
- Keseimbangan statis: menempatkan pusat massa rotor pada sumbu rotasi. Untuk rotor overhung berbentuk cakram, keseimbangan statis seringkali sudah memadai.
- Keseimbangan dinamis: Untuk rotor yang lebih panjang atau yang memiliki ketebalan aksial yang signifikan, penyeimbangan dinamis dalam dua bidang mungkin diperlukan untuk menghilangkan ketidakseimbangan kopel.
Jarak Overhang Itu Penting
Semakin besar jarak overhang — jarak dari bantalan terdekat ke pusat massa rotor — semakin penting pula kualitas keseimbangannya. Sebagai pedoman umum, hal ini dapat diungkapkan melalui rasio panjang overhang L terhadap diameter rotor D:
- Overhang pendek (L/D < 0,3): kurang sensitif; berlaku toleransi timbangan standar.
- Overhang sedang (0,3 < L/D < 0,7): lebih sensitif; pertimbangkan toleransi yang lebih ketat.
- Overhang panjang (L/D > 0,7): sangat sensitif; memerlukan penyeimbangan yang cermat dan mungkin memerlukan penyeimbangan dinamis penuh (dua bidang).
Di sini, L adalah panjang overhang dan D adalah diameter rotor.
5. Praktik Terbaik dalam Penyeimbangan Rotor yang Menonjol
1. Keseimbangan dalam Konfigurasi Akhir yang Terpasang Bila Memungkinkan
Rotor yang menjorok sangat sensitif terhadap cara pemasangannya, sehingga hasil yang paling akurat diperoleh dari penyeimbangan lapangan dengan rotor yang terpasang pada porosnya sendiri dalam konfigurasi operasional akhirnya. Sebuah sistem portabel dua saluran seperti Balanset-1A sangat cocok untuk hal ini: alat ini mengukur 1× getaran amplitudo dan fase pada bantalan, menghitung koefisien pengaruh, dan bekerja pada bantalan mesin itu sendiri pada kecepatan operasi — sehingga efek perakitan, pemasangan, dan termal yang sangat memengaruhi rotor yang menjorok ke luar semuanya diperhitungkan dalam proses penyeimbangan, bukan diabaikan begitu saja pada mesin penyeimbang.
2. Verifikasi Pemasangan yang Aman
Sebelum menyeimbangkan, pastikan:
- Semua pengencang pemasangan (sekrup set, baut, kunci) dikencangkan dengan benar
- Rotor terpasang sepenuhnya pada poros tanpa celah
- Semua alur pasak dipasang dengan benar tanpa jarak bebas yang berlebihan
- Rotor tegak lurus terhadap poros (tidak miring atau miring)
3. Gunakan Jari-jari Koreksi yang Tepat
Tempat bobot koreksi pada jari-jari seluas mungkin, biasanya di dekat diameter luar. Hal ini memaksimalkan efek setiap gram penyesuaian, sehingga penambahan bobot yang lebih kecil sudah cukup. A kalkulator berat uji membantu menentukan ukuran bobot uji pertama secara tepat sesuai dengan massa dan kecepatan rotor.
4. Periksa Run-Out
Mengukur poros runout sebelum proses penyeimbangan. Run-out yang berlebihan — eksentrisitas, goyangan, atau poros yang bengkok — akan menghalangi tercapainya keseimbangan yang baik dan harus diperbaiki terlebih dahulu.
5. Pertimbangkan Efek Momen dalam Pengukuran Getaran
Saat mengukur getaran pada instalasi overhung, lakukan pengukuran pada bantalan di ujung penggerak dan ujung non-penggerak, jika memungkinkan. Karena momen yang ditimbulkan oleh massa overhung, pola getaran dapat sangat berbeda di kedua lokasi tersebut.
6. Gunakan Toleransi yang Lebih Ketat
Karena efek amplifikasi, pertimbangkan untuk menentukan satu Kelas G lebih ketat daripada yang diperlukan untuk rotor dengan bantalan di antara — misalnya G 2,5 alih-alih G 6,3 untuk aplikasi kritis. Nilai ketidakseimbangan sisa yang diperbolehkan dapat dengan mudah ditentukan dengan kalkulator ketidakseimbangan sisa (ISO 21940-11).
6. Masalah Umum dan Solusinya
Masalah: Getaran Kembali Setelah Penyeimbangan
Penyebab yang mungkin:
- Perangkat keras pemasangan yang longgar terlepas selama pengoperasian
- Perbaiki pemberat yang bergeser atau terlepas.
- Penumpukan material atau erosi yang mengubah keseimbangan.
- Pertumbuhan termal yang menyebabkan pergeseran.
Solusi: Gunakan senyawa pengunci ulir, las atau pasang pemberat koreksi secara permanen, tetapkan jadwal pemeriksaan rutin.
Masalah: Tidak Dapat Mencapai Keseimbangan yang Dapat Diterima
Penyebab yang mungkin:
- Ketidaksejajaran poros atau poros yang bengkok.
- Keausan bantalan atau celah yang terlalu besar.
- Resonansi struktural pada kecepatan operasi.
- Pemasangan rotor yang tidak tepat (miring, tidak terpasang sepenuhnya).
Solusi: Atasi masalah mekanis sebelum melakukan penyeimbangan — periksa kelurusan poros, ganti bantalan yang aus, dan pastikan pemasangannya sudah benar.
7. Pertimbangan Desain untuk Peralatan Baru
Saat merancang peralatan dengan rotor yang menjorok:
- Kurangi bagian yang menjorok: Usahakan agar jarak overhang sesingkat mungkin.
- Kencangkan poros: Gunakan poros berdiameter lebih besar untuk mencegah terjadinya pembengkokan.
- Gunakan bantalan yang kokoh: Tentukan bantalan dengan kapasitas beban radial dan momen yang memadai
- Menyediakan kemampuan penyeimbangan: desain pada bidang koreksi atau lokasi yang mudah dijangkau untuk memasang atau melepas pemberat penyeimbang.
- Pertimbangkan untuk melakukan penyeimbangan awal: seimbangkan elemen rotor sebelum pemasangan jika memungkinkan, sebaiknya di atas mesin penyeimbang.
- Tentukan batas toleransi yang sesuai: Jangan terlalu spesifik, tetapi sadari bahwa desain yang menjorok membutuhkan keseimbangan yang baik
8. Standar dan Pedoman Industri
Rotor overhung tidak memiliki standar penyeimbangan tersendiri; rotor ini tercakup dalam standar penyeimbangan umum, dengan beberapa catatan khusus:
- ISO 21940-11: standar modern (yang menggabungkan ISO 1940-1 sebelumnya) yang memberikan panduan pemilihan kelas G yang berlaku untuk rotor overhung.
- API 610 (pompa sentrifugal): Menentukan kualitas keseimbangan untuk impeller pompa yang menjorok
- Standar ANSI/AGMA: Memberikan panduan untuk menyeimbangkan roda gigi dan katrol yang menjorok
Prinsip umumnya adalah menerapkan tingkat keseimbangan standar sambil menyadari bahwa konfigurasi overhung sering kali lebih baik jika tingkatnya diperketat satu tingkat untuk mengimbangi efek amplifikasi — penyesuaian kecil terhadap toleransi penyeimbangan yang manfaatnya jauh melebihi biayanya dalam hal daya tahan dan keandalan.
9. Bekerja pada rotor overhung dengan Balanset-1A
Kedua kanal getaran pada penyeimbang portabel dan penganalisis getaran Balanset-1A menampilkan kedua bantalan sekaligus dan memberikan amplitudo serta fase 1× yang diperlukan untuk menyeimbangkan rotor pada bantalannya sendiri.
- Dengan mesin berhenti dan terkunci, pasang sensor X1 secara radial pada bantalan di dekat elemen overhung dan sensor X2 pada bantalan yang jauh, dengan arah yang sama. Tempelkan tanda reflektif pada hub atau poros, bukan pada bilah. Arahkan tachometer ke tanda sejajar dengan sensor; jangan pernah menatap langsung berkas lasernya.
- Jalankan pada kecepatan operasi dan buka vibration meter (F5). Amati V1o/F1 dan V2o/F2 selama satu menit: amplitudo harus berulang dalam 10–15 % dan fase dalam 10°. Pembacaan yang berubah-ubah berarti resonansi, kecepatan tidak stabil, atau kerusakan mekanis; pada rotor overhung, periksa dulu kecocokan pemasangannya pada poros.
- Bandingkan V1o dengan V1s dan V2o dengan V2s. Jika komponen 1× mendekati level keseluruhan, unbalance mendominasi. Jika jauh lebih kecil, periksa spektrum: puncak 2× yang kuat mengindikasikan misalignment, masalah kopling, atau poros bengkok; rangkaian harmonik mengindikasikan kelonggaran pada pasak, set screw, atau baut.
- Rekam coast-down pada tab RunDown. Puncak amplitudo dengan perubahan fase sekitar 180° di dekat kecepatan operasi adalah resonansi; jauhkan kecepatan balancing dari titik tersebut.

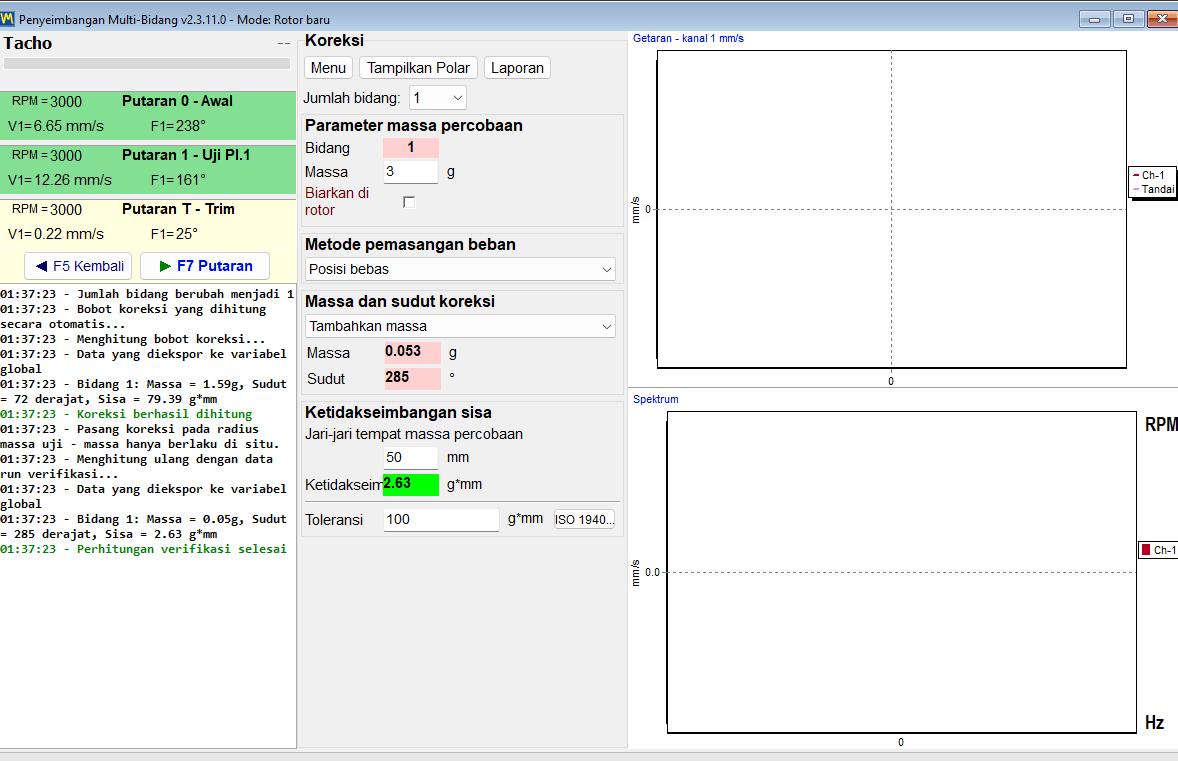

- Lakukan balancing satu bidang terlebih dahulu (F2 – Single-plane, lalu F6 – Balancing), dengan bidang koreksi pada rotor di jari-jari terbesar yang praktis. Tetapkan toleransi ISO 21940-11 sebelum Run 0; setelah Run 0, Menu → First trial weight estimate pada formulir terpadu menyarankan massa dan sudut trial weight pertama.
- Setelah run trim, baca kembali kedua bantalan pada vibration meter. Jika bantalan yang dekat sudah turun tetapi bantalan yang jauh tetap tinggi, kemungkinan masih tersisa komponen couple; beralih ke balancing dua bidang pada tab F3.
