Разбиране на надвисналите ротори
Един надвесен ротор — наричан още конзолен или конзолен ротор — е ротор конфигурация, при която въртящата се маса се простира навън beyond опорните лагери, вместо да е разположен между тях. Роторът се опира само от едната страна, като работният елемент (работно колело, вентилаторно колело, шлифовъчно колело и т.н.) излиза извън опората на лагера, подобно на трамплин, който стърчи от своята опора. Тази конструкция е изключително разпространена в промишленото оборудване и притежава характерни балансиране предизвикателства, тъй като конзолната геометрия усилва ефекта от всяко дисбаланс чрез използване на ефекта на надвисването. Разбирането на този ефект на усилване — и на това как да се работи с него — е ключът към осигуряването на плавна и надеждна работа на машините с надвисваща конструкция.
1. Типични примери за ротори с изпъкнали краища
Конструкциите с изнесени елементи са широко разпространени в промишлеността и търговските приложения. Същата конзолна логика се среща при много различни машини:
ОВК и промишлени вентилатори
- Роторите на центробежните вентилатори, излизащи от валовете на двигателите.
- Аксиални вентилатори, монтирани върху капаците на двигателя.
- Промишлени вентилатори с поставка — често срещана тема, свързана с вентилаторите дефекти на вентилатора.
Помпи
- Работни колела за едностъпални центробежни помпи.
- Помпи с пряко съединение, при които работното колело излиза директно от лагера на двигателя.
Машинни инструменти
- Шлифовъчни дискове на изнесени шпиндели.
- Фрези и държатели за инструменти.
- Lathe chucks.
Предаване на мощност
- Ролки и шкиви, монтирани върху валове на двигатели.
- Зъбни колела на удължени валове.
- Зъбни колела за вериги.
Оборудване за обработка
- Миксери и ротори.
- Лопатки на турбинни валове.
2. Защо е избран дизайнът с надвисваща част?
Въпреки предизвикателствата, свързани с балансирането, роторите с изпъкнали лопатки предлагат значителни практични предимства — и именно затова конструкторите продължават да ги избират:
1. Достъпност
До работния елемент се достига лесно за проверка, поддръжка и подмяна, без да се налага разглобяване на цялата машина или намеса в лагерите.
2. Простота и цена
Елиминирането на една лагерна опора намалява механичната сложност, броя на частите и производствените разходи.
3. Пространствена ефективност
Компактната конструкция изисква по-малко аксиално пространство в сравнение с конструкцията с лагери, разположени един срещу друг.
4. Лесен монтаж
Компонентите често могат да се монтират директно върху стандартни валове на двигатели или съществуващи машини без специални съединителни устройства.
5. Изисквания към процеса
В някои приложения — помпи, смесители, химическа преработка — е необходимо работният елемент да се намира само от едната страна, за да има достъп до технологичната течност или материала.
3. Уникални предизвикателства за балансиране
Роторите с изнесени краища по своята същност са по-чувствителни към дисбаланс в сравнение с конструкциите с лагери, разположени между тях, и това се дължи на няколко допълнителни причини:
1. Усилване на момента
Всяко небалансиране в ротор с изпъкнал край води не само до центробежна сила но също така и момент (двойка) върху лагера. Колкото по-далеч от лагерите се намира масата, толкова по-голям е този момент, така че дори и малък дисбаланс се усилва. Това следва пряко от принципа на лоста: Сила × разстояние = въртящ момент. Това е и причината, поради която едно силно изнесено роторно колело може да предизвика тревожно големи натоварвания върху лагерите, идващи от една на пръв поглед незначителна точка — и калкулатор за центробежната сила, причинена от дисбаланс позволява лесно да се разбере, че силата нараства пропорционално на квадрата на скоростта.
2. Високи натоварвания на лагерите
Конструкцията с конзолен носещ елемент налага високи радиални и моментови натоварвания върху лагерите, особено върху този, който е най-близо до ротора. Дисбалансът усилва тези натоварвания и ускорява износване на лагерите.
3. Огъване и деформация на вала
Конзолният вал е подложен на огъване и дори малък дисбаланс може да доведе до значително отклонение в изпъкналата част — особено при по-високи обороти или при по-голям изпъкнал участък. Разграничаването на това от истински лък на вала е част от диагностичната работа.
4. Ефекти на съединяването и шпонковия канал
Много от роторите с изпъкнал край се монтират върху валовете на двигателите чрез шпонки, фиксиращи винтове или съединители. Тези връзки могат да предизвикат или да променят състоянието на дисбаланс, а всяко разхлабеност значително влошава вибрациите.
5. Чувствителност към инсталацията
Неправилният монтаж — роторът не е напълно закрепен върху вала, е наклонен под ъгъл или крепежните елементи са разхлабени — оказва значително по-силно влияние върху ротора с изнесена част, отколкото върху конструкцията с ротор между лагерите, отчасти защото такива грешки водят до ексцентричност точно в точката, където рамото на лоста е най-дълго.
4. Съображения за балансиране при ротори с изпъкнал край
Еднопланинен обикновено е достатъчен
Повечето ротори с изпъкналост са сравнително къси в аксиална посока и могат да бъдат балансирани ефективно с балансиране в една равнина. корекционна равнина обикновено се намира върху самия ротор, на най-достъпното място.
Статичен срещу динамичен баланс
- Static balance: поставя центъра на масата на ротора върху оста на въртене. При дисковидните ротори с изнесена маса статичното балансиране често е достатъчно.
- Динамично балансиране: За по-дълги надвесени ротори или такива със значителна аксиална дебелина може да се наложи динамично балансиране в две равнини, за да се елиминира дисбаланс в двойката.
Разстоянието на надвеса е важно
Колкото по-голямо е разстоянието на изпъкналостта — разстоянието от най-близкия лагер до центъра на масата на ротора — толкова по-важно става качеството на балансирането. Като общо правило, изразено чрез съотношението между дължината на изпъкналостта L и диаметъра на ротора D:
- Кратък надвис (L/D < 0,3): по-малко чувствителен; важат стандартните допуски за везни.
- Умерен надвис (0,3 < L/D < 0,7): по-чувствителни; обмислете по-тесни допуски.
- Дълъг надвес (L/D > 0,7): изключително чувствителен; изисква внимателно балансиране и може да се наложи пълно динамично (двуплоскостно) балансиране.
Тук L е дължината на изпъкналата част, а D е диаметърът на ротора.
5. Най-добри практики за балансиране на ротори с изпъкнали краища
1. Баланс в крайната конфигурация, когато е възможно

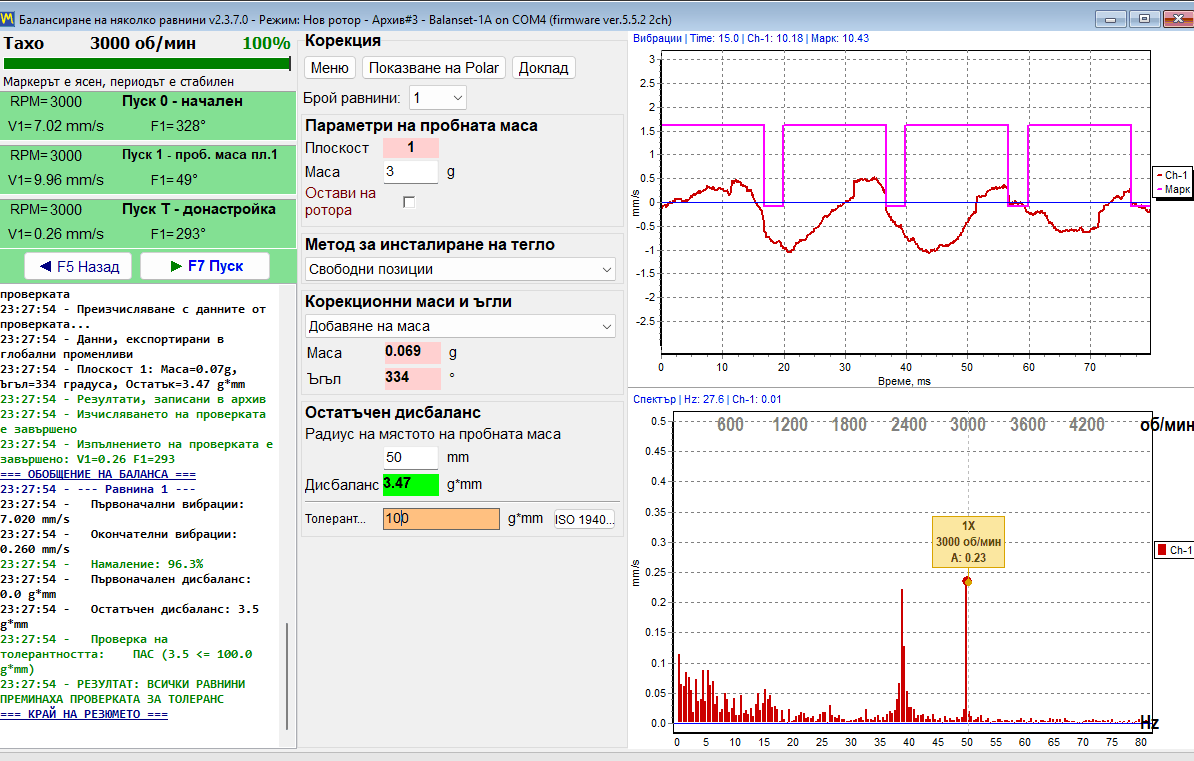

Роторите с изпъкнал край са особено чувствителни към начина, по който са монтирани, затова най-точните резултати се получават при балансиране на място с ротора, монтиран на собствения си вал в окончателната си работна конфигурация. Преносима двуканална система като Balanset-1A е подходящ за тази цел: той измерва 1× вибрация амплитуда и фаза в лагера, изчислява коефициенти на влияние, и действа върху самите лагери на машината при работна скорост — така че сглобяването, монтажът и термичните ефекти, към които роторите с изпъкнал край са толкова чувствителни, се отчитат изцяло при балансирането, а не се пренебрегват на балансиращата машина.
2. Проверете надеждния монтаж
Преди балансиране се уверете, че:
- Всички монтажни крепежни елементи (винтове, болтове, ключове) са правилно затегнати
- Роторът е напълно закрепен върху вала без хлабини
- Всички шпонкови канали са правилно монтирани без прекомерен хлабина
- Роторът е перпендикулярен на вала (не е наклонен или под ъгъл)
3. Използвайте подходящ радиус на корекция
Място корекционни тежести при възможно най-голям радиус, обикновено близо до външния диаметър. Това увеличава максимално ефекта от всеки грам корекция, така че за целта са достатъчни по-малки добавки на тегло. А калкулатор за пробно тегло помага за разумното определяне на теглото на първия тест в зависимост от масата и скоростта на ротора.
4. Проверете за изтичане
Измерване на вала изтичане преди балансиране. Прекомерното отклонение — ексцентричност, люлеене или изкривен вал — ще попречи на доброто балансиране и трябва да бъде отстранено първо.
5. Вземете предвид ефектите на момента при измерване на вибрациите
При измерване на вибрациите при конфигурация с изнесена маса, правете измервания както на лагера от страна на задвижването, така и на лагера от противоположната страна, ако има достъп до тях. Поради момента, създаден от изнесената маса, характерът на вибрациите може да се различава значително между двете места.
6. Използвайте по-строги толеранси
Поради ефектите на усилване, препоръчваме да зададете един G-клас по-строги, отколкото при еквивалентен ротор с междинни лагери — например G 2,5 вместо G 6,3 при критични приложения. Съответният допустим остатъчен дисбаланс лесно се определя с помощта на калкулатор за остатъчен дисбаланс (ISO 21940-11).
6. Често срещани проблеми и решения
Проблем: Вибрацията се връща след балансиране
Възможни причини:
- Разхлабеният монтажен крепеж се е разхлабил по време на работа
- Коригирайте тежестите, които са се разместили или са паднали.
- Натрупване на материал или ерозия, които са нарушили равновесното състояние.
- Thermal growth което доведе до изместване.
Решения: Използвайте осигурители за резби, заварявайте или закрепвайте постоянно коригиращи тежести, установете редовен график за проверка.
Проблем: Невъзможност за постигане на приемлив баланс
Възможни причини:
- Несъосност на вала или изкривен вал.
- Износване на лагерите или прекалено голям зазор.
- Структурен резонанс при работна скорост.
- Неправилно закрепване на ротора (наклонен, не е напълно закрепен).
Решения: преди балансирането отстранете механичните проблеми — проверете праволинейността на вала, сменете износените лагери и се уверете, че монтажът е правилен.
7. Съображения при проектирането на ново оборудване
При проектиране на оборудване с надвиснали ротори:
- Намалете изпъкването: разстоянието на изпъкването трябва да бъде възможно най-малко.
- Затегнете вала: използвайте валове с по-голям диаметър, за да се предотврати изкривяването.
- Използвайте здрави лагери: Посочете лагери с адекватна радиална и моментна товароносимост
- Осигуряване на възможност за балансиране: да се предвидят плоскости за регулиране или достъпни места за добавяне или премахване на балансиращи тежести.
- Обмислете предварително балансиране: ако е възможно, балансирайте роторния елемент преди монтажа, най-добре на балансираща машина.
- Посочете подходящи допуски: Не прекалявайте с изискванията, но имайте предвид, че надвесените конструкции се нуждаят от добър баланс.
8. Промишлени стандарти и насоки
За висящите ротори няма отделен стандарт за балансиране; за тях важат общите стандарти за балансиране, като има няколко специфични забележки:
- ISO 21940-11: съвременният стандарт (включващ предишния ISO 1940-1), който предоставя указания за избор на клас G, приложими за ротори с изпъкнал край.
- API 610 (центробежни помпи): Определя качеството на балансиране за надвиснали работни колела на помпата
- Стандарти ANSI/AGMA: Дайте насоки за балансиране на надвесени зъбни колела и шайби
Общият принцип е да се прилагат стандартните степени на баланс, като се отчита, че при конфигурациите с изпъкнал елемент често е по-добре да се използва степен, която е с една степен по-стегната, за да се компенсират ефектите на усилване — една малка корекция към балансиране на толеранс което се изплаща многократно благодарение на дългия си експлоатационен живот и надеждността си.
