オーバーハングローターの理解
アン オーバーハングローター — 片持ちまたはカンチレバーロータとも呼ばれる — は、 ローター 回転質量が外側へ延びる構造 beyond 支持軸受の外側に位置し、軸受の間には配置されていません。ロータは片側のみで支持されており、作動要素（インペラ、ファンホイール、研削砥石など）が飛び込み台のように軸受支持部からオーバーハングしています。この構造は産業機器全般で非常に一般的であり、独特の バランシング 課題をもたらします。カンチレバー形状がオーバーハングのてこ作用によって、あらゆる アンバランス の影響を増幅させるためです。その増幅のメカニズムを理解し、それに対処する方法を習得することが、オーバーハング機械を円滑かつ信頼性高く維持するための鍵となります。
1. オーバーハングロータの一般的な例
オーバーハング設計は産業用および商業用途において広く普及しています。同じカンチレバーの考え方が、まったく異なる機械に共通して見られます。
HVACおよび産業用ファン
- モータシャフトから延びる遠心ブロワインペラ。
- モータエンドベルに取り付けられた軸流冷却ファン。
- 台座取付型の産業用ファン — ファン関連の fan defects.
パンプス
- 単段遠心ポンプインペラ。
- クローズカップルドポンプ（インペラがモータ軸受から直接延びているもの）。
工作機械
- オーバーハングスピンドル上の研削砥石。
- フライスカッタおよびツールホルダ。
- Lathe chucks.
動力伝達
- モータシャフトに取り付けられたプーリおよびシーブ。
- 延長シャフト上のギアホイール。
- チェーンスプロケット。
処理装置
- ミキサアジテータおよびインペラ。
- タービンシャフト上のタービンブレード。
2. なぜオーバーハング設計なのか？
バランシングの課題があるにもかかわらず、オーバーハングロータは重要な実用的メリットを提供しています。設計者がこの構造を選び続けるのはまさにそのためです：
1. アクセシビリティ
機械全体を分解したり軸受を取り外したりすることなく、稼働部品への点検・保守・交換のアクセスが容易です。
2. シンプルさとコスト
ベアリング サポートを 1 つ排除することで、機械の複雑さ、部品数、製造コストが削減されます。.
3. スペース効率
コンパクトな配置により、両端支持設計よりも少ない軸方向スペースで済みます。
4. 取り付け簡単
多くの場合、コンポーネントは、カスタムカップリングの配置なしで、標準のモーター シャフトまたは既存の機械に直接取り付けることができます。.
5. プロセス要件
ポンプ、ミキサー、化学処理などの一部の用途では、プロセス流体や材料にアクセスするために稼働部品を片側にのみ配置する必要があります。
3. ユニークなバランシング課題
オーバーハングロータは、いくつかの相互に強化する理由により、両端支持設計よりも不釣合いに対して本質的に感度が高くなっています：
1. モーメント増幅
オーバーハングロータの不釣合いは、 遠心力 だけでなく、軸受支持部に対するモーメント（偶力）も発生させます。質量が軸受から離れるほどモーメントが大きくなるため、わずかな不釣合いでも増幅されます。これはレバーアームの原理に直接従うものです： 力 × 距離 = モーメント。これはまた、重いオーバーハングインペラが、一見小さなヘビースポットから警戒すべき軸受荷重を発生させ得る理由でもあります。また、 不釣合いによる遠心力の計算ツール を使えば、その力の速度の2乗に比例した増大を容易に理解することができます。
2. 高いベアリング荷重
片持ち梁構造は、特にロータに最も近い軸受に、高い半径方向荷重とモーメント荷重を課します。不釣合いはこれらの荷重を悪化させ、 ベアリング摩耗.
3. シャフトの曲がりとたわみ
片持ち梁シャフトはたわみを受けやすく、わずかな不釣合いでも、特に高速時やオーバーハング長さが長い場合にオーバーハング端で大きなたわみが生じる可能性があります。これを本物の シャフトボウ と区別することが診断作業の一部となります。
4. カップリングとキー溝の影響
多くのオーバーハングロータは、キー、止めねじ、またはカップリングを介してモータシャフトに取り付けられています。これらの接続部は不釣合い状態を引き起こしたり変化させたりすることがあり、また 緩み 振動を劇的に悪化させます。
5. インストールに対する感度
不適切な取り付け（シャフトへの不完全な嵌合、角度のずれ、または緩んだ締結部品）は、両端支持設計よりもオーバーハングロータに対してはるかに顕著な影響を与えます。これはそのような誤りが 偏心 レバーアームが最も長い位置に生じるためでもあります。
4. オーバーハングロータのバランシング上の考慮事項
通常は単平面で十分
ほとんどのオーバーハングロータは軸方向に比較的短く、 単面バランス. 。 修正面 は通常、ローター自体の最もアクセスしやすい場所に取り付けます。
静的バランスと動的バランス
- Static balance: ローターの重心を回転軸上に移動させます。ディスク形状のオーバーハングローターでは、静的バランスで十分なことが多いです。
- 動的バランス: 長いオーバーハングローターや軸方向の厚みが大きいローターの場合、2つの平面で動的バランスをとる必要がある場合があります。 カップルのアンバランス.
オーバーハング距離が重要
オーバーハング距離（最も近いベアリングからローターの重心までの距離）が大きいほど、バランス品質の重要性が増します。一般的な目安として、オーバーハング長さLとローター直径Dの比率で表すと：
- 短いオーバーハング (L/D < 0.3): 感度が低い。標準的なバランス許容値が適用されます。
- 中程度のオーバーハング（0.3 < L/D < 0.7）： 感度が高い。より厳しい許容値の検討をお勧めします。
- 長いオーバーハング（L/D > 0.7）： 振動感度が非常に高く、入念なバランシングが必要です。また、完全な動的（二面）バランスが必要になる場合があります。
ここで、Lはオーバーハング長さ、Dはローター直径です。
5. オーバーハングローターのバランシングにおけるベストプラクティス
1. 可能な場合は最終インストール構成のバランスをとる

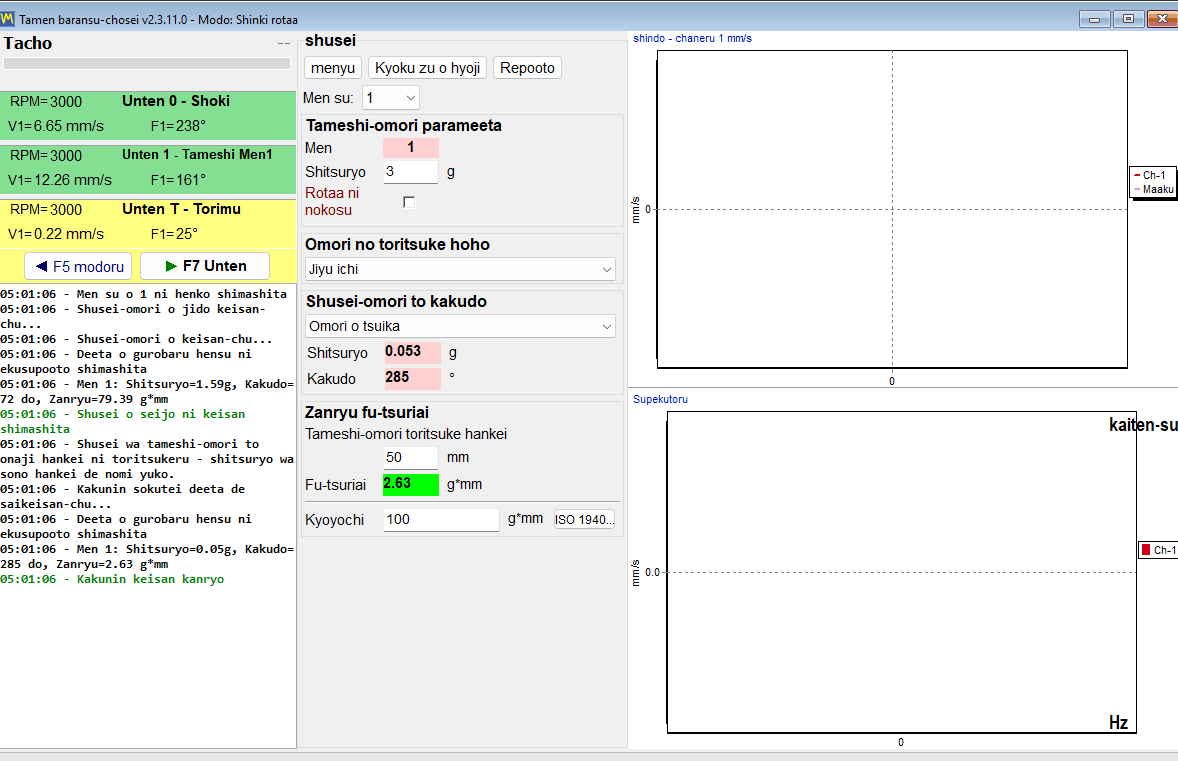

オーバーハングローターは取り付け方法に対して特に敏感であるため、最も正確な結果を得るには フィールドバランシング ローターを最終運転状態の専用シャフトに取り付けた状態で行います。 バランセット-1A はこの用途に最適です。ベアリングで1× 振動 振幅と 段階 を測定し、 影響係数を演算します。また、機械自身のベアリング内で運転速度で動作するため、オーバーハングローターが敏感なアセンブリ、取り付け、および熱的影響がすべてバランスに反映され、バランシングマシン上での仮定を排除できます。
2. しっかりと取り付けられていることを確認する
バランス調整を行う前に、次の点を確認してください。
- すべての取り付けファスナー（セットネジ、ボルト、キー）が適切に締め付けられている
- ローターはシャフトに隙間なく完全に固定されています
- キー溝は過度のクリアランスなく適切に取り付けられている
- ローターはシャフトに対して垂直です（傾いたり角度がついていません）
3. 適切な修正半径の使用
場所 修正重み できるだけ大きな半径（通常は外径付近）で行います。これにより、各グラムの修正効果が最大化され、より少ない重量追加で対応できます。 試用版重量計算機 は、ローターの質量と回転速度に応じた初回テストウェイトの適切なサイズ決定に役立ちます。
4. 振れを確認する
シャフトを測定する なくなる バランシング前に確認します。過大なランアウト（偏心、ウォブル、または曲がったシャフト）は良好なバランスを妨げるため、事前に修正が必要です。
5. 振動測定におけるモーメント効果を考慮する
オーバーハング取り付けにおける振動測定では、アクセス可能な場合はドライブエンドおよびノンドライブエンドの両ベアリングで読み取りを行ってください。オーバーハング質量によって生じるモーメントのため、2つの測定位置間で振動パターンが大きく異なる場合があります。
6. より厳しい許容範囲を使用する
増幅効果を考慮して、同等のベアリング間ローターと比べて G級 より厳しい値を指定することを検討してください。たとえば、重要用途ではG 6.3の代わりにG 2.5を選定します。対応する許容残留アンバランスは、 残留不平衡計算機（ISO 21940-11）.
6. よくある問題と解決策
問題: バランス調整後に振動が戻る
考えられる原因：
- 緩んだ取り付け金具が動作中に緩んだ
- 修正ウェイトがずれたり、脱落した場合。
- 材料の堆積または摩耗により、バランス状態が変化した場合。
- Thermal growth 変位を引き起こしたもの。
解決策: ねじロック剤を使用し、補正ウェイトを溶接または恒久的に取り付け、定期的な検査スケジュールを確立します。.
問題: 許容できるバランスを達成できない
考えられる原因：
- シャフトの振れまたは曲がったシャフト。
- ベアリングの磨耗または過度なクリアランス。
- 構造共鳴 運転速度での。
- ロータマウントが不適切です (傾いている、完全に密着していない)。
解決策: バランシングを行う前に機械的な問題を解決してください — シャフトの直線性を確認し、摩耗したベアリングを交換し、適切な取り付けを確認してください。
7. 新規設備の設計上の考慮事項
オーバーハングローターを備えた機器を設計する場合:
- オーバーハングを最小限にしてください: オーバーハング距離は実用上できる限り短くしてください。
- シャフトを補強する： 曲げに抵抗するために、より大径のシャフトを使用してください。
- 堅牢なベアリングを使用する： 適切なラジアル荷重およびモーメント荷重容量を備えたベアリングを指定する
- バランス修正能力を確保する： バランスウェイトの追加または除去のための修正面またはアクセス可能な箇所を設計に組み込んでください。
- 事前バランシングを検討してください: 可能であれば取り付け前にローター部品をバランシングしてください。理想的には バランスマシン.
- 適切な許容値を指定してください: 過剰に指定しないでください。ただし、オーバーハングデザインには適切なバランスが必要であることを認識してください。
8. 業界標準およびガイドライン
片持ちローターには固有のバランシング規格はありません。いくつかの特記事項とともに、一般的なバランシング規格が適用されます：
- ISO 21940-11: 片持ちローターに適用可能なGグレード選択のガイダンスを提供する最新の規格（旧ISO 1940-1を統合）。
- API 610（遠心ポンプ）： 片持ちポンプインペラーのバランス精度を規定しています。
- ANSI/AGMAスタンダード: オーバーハングギアとプーリーのバランスをとるためのガイダンスを提供する
一般原則として、標準のバランスグレードを適用しますが、片持ち構成では増幅効果を相殺するためにグレードを1段階厳しくすることが多くの場合有効です — これは小さな調整であり、 バランス許容度 ベアリング寿命と信頼性において何倍もの効果をもたらします。
