Ymmärrys ylikuormitetuista roottoreista
An roottori — jota kutsutaan myös ulokkeeksi tai ulokeroottoriksi — on roottori kokoonpano, jossa pyörivä massa ulottuu ulospäin beyond tukilaakereiden päälle sen sijaan, että se sijaitsisi niiden välissä. Roottori on tuettu vain toiselta puolelta, ja työelementti (juoksupyörä, tuuletinpyörä, hiomalaikka jne.) ulottuu laakerituen yli kuin ponnahduslauta kiinnikkeestään. Tämä rakenne on erittäin yleinen teollisuuslaitteissa, ja se tarjoaa joukon erityispiirteitä tasapainottaminen haasteita, sillä ulokkeellinen rakenne vahvistaa kaikenlaisten epätasapaino ylikuormituksen vaikutuksen kautta. Tämän vahvistumisilmiön ymmärtäminen – ja sen hallitseminen – on avain ylikuormitettujen koneiden sujuvaan ja luotettavaan toimintaan.
1. Tyypillisiä esimerkkejä ulkonevista roottoreista
Ulokkeelliset rakenteet ovat yleisiä teollisuus- ja kaupallisissa sovelluksissa. Sama ulokkeellinen periaate toistuu hyvin erilaisissa koneissa:
LVI- ja teollisuustuulettimet
- Moottorin akseleista ulottuvat keskipakopuhaltimen siipipyörät.
- Moottorin päätykansiin asennetut aksiaaliset tuulettimet.
- Jalustalle asennettavat teollisuuspuhaltimet — puhaltimiin liittyvissä kysymyksissä usein esiin nouseva aihe tuulettimen viat.
Pumput
- Yksivaiheisten keskipakopumppujen juoksupyörät.
- Tiiviisti kytketyt pumput, joissa juoksupyörä ulottuu suoraan moottorin laakerista.
Työstökoneet
- Hiomalaikat ulkonevilla karilla.
- Jyrsinterät ja työkalunpitimet.
- Lathe chucks.
Voimansiirto
- Moottorin akseleille asennetut hihnapyörät ja pyörät.
- Hammaspyörät pitkillä akseleilla.
- Ketjupyörät.
Käsittelylaitteet
- Sekoittimien sekoituslaitteet ja siipipyörät.
- Turbiinin siipien kiinnitys turbiinin akseleihin.
2. Miksi ulkoneva rakenne?
Tasapainottamiseen liittyvistä haasteista huolimatta ulkonevat roottorit tarjoavat merkittäviä käytännön etuja – ja juuri siksi suunnittelijat valitsevat ne yhä uudelleen:
1. Saavutettavuus
Toimintayksikköön pääsee helposti käsiksi tarkastusta, huoltoa ja vaihtoa varten ilman, että koko konetta tarvitsee purkaa tai laakereita häiritä.
2. Yksinkertaisuus ja kustannukset
Yhden laakerituen poistaminen vähentää mekaanista monimutkaisuutta, osien määrää ja valmistuskustannuksia.
3. Tilatehokkuus
Kompakti rakenne vie vähemmän aksiaalisuuntaista tilaa kuin laakereiden välinen rakenne.
4. Helppo asennus
Komponentit voidaan usein asentaa suoraan vakiomoottorin akseleille tai olemassa oleville koneille ilman mukautettuja kytkentäjärjestelyjä.
5. Prosessivaatimukset
Joissakin sovelluksissa – kuten pumpuissa, sekoittimissa ja kemian prosessiteollisuudessa – on välttämätöntä, että käyttöelementti sijaitsee vain toisella puolella, jotta prosessinesteeseen tai -materiaaliin päästään käsiksi.
3. Ainutlaatuiset tasapainottamiseen liittyvät haasteet
Ulkonevat roottorit ovat luonnostaan herkempiä epätasapainolle kuin laakereiden välissä olevat mallit, ja tähän on useita vahvistavia syitä:
1. Momentin vahvistus
Ylisuuressa roottorissa esiintyvä epätasapaino aiheuttaa paitsi keskipakovoima mutta myös (muutaman) vääntömomentin vaikutuksesta laakeritukeen. Mitä kauempana massa sijaitsee laakereista, sitä suurempi vääntömomentti on, joten jopa pieni epätasapaino korostuu. Tämä johtuu suoraan vipuvarsin periaatteesta: Voima × etäisyys = vääntömomentti. Juuri tästä syystä painava, ulkoneva juoksupyörä voi aiheuttaa huolestuttavia laakerikuormituksia harhaanjohtavan vaatimattomalta vaikuttavasta painopisteestä — ja epätasapainosta johtuvan keskipakovoiman laskin auttaa ymmärtämään kyseisen voiman kasvun, joka on nopeuden neliön suuruinen.
2. Suuret laakerikuormat
Kantilever-rakenne aiheuttaa laakereille suuria säteittäisiä ja vääntövoimia, etenkin roottoria lähinnä olevalle laakerille. Epätasapaino pahentaa näitä kuormituksia ja kiihdyttää laakerin kuluminen.
3. Akselin taipuminen ja taipuma
Ulkoneva akseli on alttiina taivutukselle, ja jo pienikin epätasapaino voi aiheuttaa merkittävää taipumaa ulkonevassa päässä – etenkin suuremmilla kierrosnopeuksilla tai pidemmän ulkoneman ollessa kyseessä. Tämän erottaminen todellisesta akselin jousi kuuluu diagnoosiprosessiin.
4. Kytkentä- ja kiilauraefektit
Monet ulkonevat roottorit kiinnitetään moottorin akseleihin kiilojen, kiinnitysruuvien tai kytkinten avulla. Nämä liitokset voivat aiheuttaa tai muuttaa epätasapainotilaa, ja mikä tahansa löysyys pahentaa tärinää huomattavasti.
5. Asennuksen herkkyys
Virheellinen asennus – roottori ei ole täysin paikoillaan akselilla, se on vinossa tai kiinnikkeet ovat löysällä – vaikuttaa huomattavasti voimakkaammin ulkonevaan roottoriin kuin laakereiden välissä olevaan rakenteeseen, osittain siksi, että tällaiset virheet aiheuttavat eksentrisyys juuri siinä kohdassa, jossa vipuvarsi on pisin.
4. Ulkonevien roottorien tasapainottamiseen liittyvät seikat
Yksitasoinen yleensä riittävä
Useimmat ulkonevat roottorit ovat aksiaalisuunnassa suhteellisen lyhyitä, ja ne voidaan tasapainottaa tehokkaasti yhden tason tasapainotus. korjaustaso sijaitsee yleensä itse roottorissa, helpoimmin tavoitettavassa kohdassa.
Staattinen vs. dynaaminen tasapaino
- Static balance: tuo roottorin painopisteen pyörimisakselille. Levymäisissä ulokeroottoreissa staattinen tasapainotus riittää usein.
- Dynaaminen tasapaino: Pidemmillä ulkonevilla roottoreilla tai roottoreilla, joilla on merkittävä aksiaalinen paksuus, dynaaminen tasapainotus kahdessa tasossa voi olla tarpeen pariskunnan epätasapaino.
Ylitysetäisyydellä on merkitystä
Mitä suurempi ulkonema on – eli etäisyys lähimmästä laakerista roottorin painopisteeseen – sitä tärkeämpää tasapainon laatu on. Yleisenä nyrkkisääntönä voidaan käyttää ulkoneman pituuden L ja roottorin halkaisijan D suhdetta:
- Lyhyt siipipituus (L/D < 0,3): herkkyys on pienempi; sovelletaan tavanomaisia vaakojen toleransseja.
- Kohtalainen ulkonema (0,3 < L/D < 0,7): herkempi; harkitse tiukempia toleransseja.
- Pitkä ulkonema (L/D > 0,7): erittäin herkkä; vaatii huolellista tasapainotusta ja saattaa edellyttää täyttä dynaamista (kaksitasoista) tasapainotusta.
Tässä L on ulkoneman pituus ja D roottorin halkaisija.
5. Parhaat käytännöt ulkonevan roottorin tasapainotuksessa
1. Tasapaino lopullisessa asennuskokoonpanossa, mikäli mahdollista

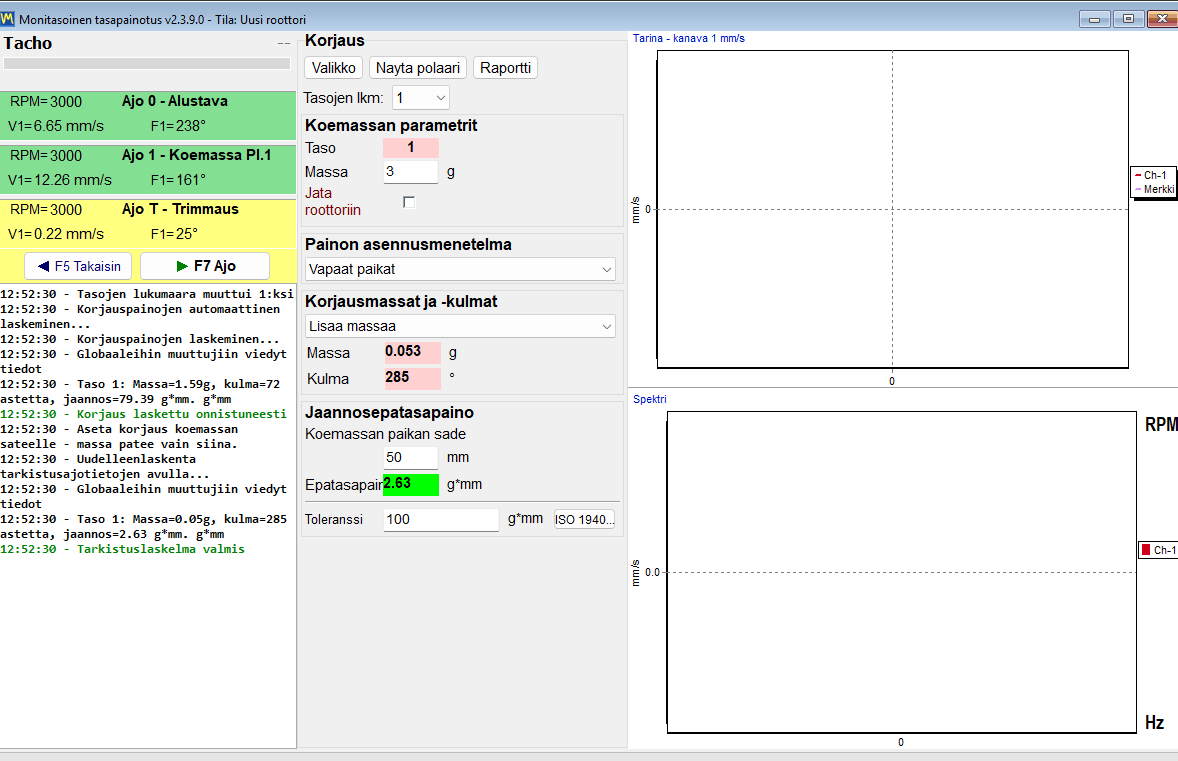

Ulkonevat roottorit ovat erityisen herkkiä kiinnitystavalleen, joten tarkin tulos saadaan kenttätasapainotus roottori asennettuna omaan akseliinsa lopullisessa käyttöasennossaan. Kannettava kaksikanavainen järjestelmä, kuten Balanset-1A sopii tähän hyvin: se mittaa 1× tärinä amplitudi ja vaihe laakerin kohdalla laskee vaikutuskertoimet, ja se vaikuttaa koneen omiin laakereihin käyntinopeudella — joten kokoonpano, kiinnitys ja lämpövaikutukset, joille ulkonevat roottorit ovat niin herkkiä, otetaan kaikki huomioon tasapainotuksessa, eikä niitä jätetä huomioimatta tasapainotuslaitteessa.
2. Varmista tukeva kiinnitys
Ennen tasapainotusta varmista:
- Kaikki kiinnitysruuvit (kiinnitysruuvit, pultit, kiilat) on kiristetty kunnolla
- Roottori on täysin paikallaan akselilla ilman rakoja
- Kaikki kiilaurat on asennettu oikein ilman liiallista välystä
- Roottori on kohtisuorassa akseliin nähden (ei vinossa tai vinossa)
3. Käytä sopivaa korjaussädettä
Paikka korjauspainot mahdollisimman suurella säteellä, yleensä lähellä ulkohalkaisijaa. Tämä maksimoi jokaisen korjausgramman vaikutuksen, joten pienemmätkin painolisäykset riittävät. A kokeilupainon laskin auttaa määrittämään ensimmäisen koepainon järkevästi roottorin massan ja pyörimisnopeuden perusteella.
4. Tarkista heitto
Mittaa akseli loppuminen ennen tasapainotusta. Liiallinen epäkeskisyys – epäkeskoisuus, heiluminen tai vääntynyt akseli – estää hyvän tasapainotuksen ja on korjattava ensin.
5. Ota huomioon momenttivaikutukset värähtelymittauksessa
Kun mitataan tärinää ulokkeellisessa asennuksessa, lukemat on otettava sekä käyttöpuolen että vastapuolen laakereista, mikäli niihin pääsee käsiksi. Ulokkeellisen massan aiheuttaman vääntömomentin vuoksi tärinäkuvio voi vaihdella huomattavasti näiden kahden kohdan välillä.
6. Käytä tiukempia toleransseja
Vahvistusvaikutusten vuoksi kannattaa harkita yhden määrittämistä G-luokka tiukemmin kuin vastaavassa laakereiden välissä olevassa roottorissa – esimerkiksi G 2,5 kriittisissä sovelluksissa G 6,3:n sijaan. Vastaava sallittu jäännöstasapainottomuus löytyy helposti jäännös-epäsymmetrialaskuri (ISO 21940-11).
6. Yleisiä ongelmia ja ratkaisuja
Ongelma: Tärinä palaa tasapainotuksen jälkeen
Mahdolliset syyt:
- Löysät kiinnitysosat irtosivat käytön aikana
- Korjaa painot, jotka ovat siirtyneet tai pudonneet pois.
- Aineen kertyminen tai kuluminen, joka muutti tasapainotilaa.
- Thermal growth joka aiheutti siirtymän.
Ratkaisut: Käytä kierrelukitetta, hitsaa tai kiinnitä pysyvästi korjauspainoja ja laadi säännöllinen tarkastusaikataulu.
Ongelma: Hyväksyttävän tasapainon saavuttaminen ei onnistu
Mahdolliset syyt:
- Akselin epäkeskisyys tai vääntynyt akseli.
- Laakerin kuluminen tai liian suuri välys.
- Rakenteellinen resonanssi käyntinopeudella.
- Roottorin kiinnitys on puutteellinen (vino, ei täysin paikallaan).
Ratkaisut: korjaa mekaaniset viat ennen tasapainotusta — tarkista akselin suoruus, vaihda kuluneet laakerit ja varmista, että asennus on oikea.
7. Uusien laitteiden suunnitteluun liittyvät seikat
Yliroottoreilla varustettujen laitteiden suunnittelussa:
- Vähennä ulkonemaa: pidä ulkonema mahdollisimman lyhyenä.
- Jäykistä varsi: käytä halkaisijaltaan suurempia akseleita taivumisen estämiseksi.
- Käytä kestäviä laakereita: Määritä laakerit, joilla on riittävä säteittäinen ja momenttikuorman kestävyys
- Tarjoaa tasapainotusominaisuuden: suunnittelu siten, että tasapainopainojen lisäämistä tai poistamista varten on varattu tilaa korjauspinnalla tai helposti saavutettavissa olevissa kohdissa.
- Harkitse esitasapainotusta: tasapainota roottorielementti ennen asennusta, jos mahdollista, mieluiten tasapainotuskone.
- Määritä asianmukaiset toleranssit: Älä liioittele, mutta muista, että ulkonevat mallit vaativat hyvän tasapainon
8. Alan standardit ja ohjeet
Ulkoneville roottoreille ei ole omaa tasapainotusstandardia; niihin sovelletaan yleisiä tasapainotusstandardeja, ja niihin liittyy muutamia erityisohjeita:
- ISO 21940-11: nykyaikainen standardi (joka sisältää entisen standardin ISO 1940-1), jossa annetaan G-luokan valintaohjeet ulokkeellisille roottoreille.
- API 610 (keskipakopumput): Määrittää tasapainotuslaadun ulkoneville pumpun juoksupyörille
- ANSI/AGMA-standardit: Antaa ohjeita ulkonevien hammaspyörien ja hihnapyörien tasapainottamiseen
Yleisenä periaatteena on soveltaa vakiotasapainoluokkia, mutta samalla on otettava huomioon, että ulkonevissa kokoonpanoissa on usein edullista käyttää yhtä tiukempaa luokkaa vahvistusvaikutusten kompensoimiseksi — pieni säätö tasapainotustoleranssi joka maksaa itsensä takaisin moninkertaisesti kestävyydellään ja luotettavuudellaan.
