Memahami Plot Orbit Poros dalam Analisis Getaran
A plot orbit poros adalah grafik yang menunjukkan lintasan yang dilalui oleh pusat geometris poros yang berputar selama satu atau lebih putaran. Grafik ini merupakan gambaran dua dimensi dari gerak poros di dalam jarak bebas bantalan, seolah-olah Anda sedang menatap lurus ke ujung lubang. Alat diagnostik yang canggih ini dibuat dengan memasang sepasang sensor nirkontak probe jarak dekat berjarak 90 derajat — biasanya dalam konfigurasi X-Y — dan memplot sinyal perpindahan simultan keduanya secara relatif satu sama lain, bukan terhadap waktu.
1. Mengapa Grafik Orbit Sangat Berguna
Standar bentuk gelombang waktu atau Spektrum FFT menunjukkan getaran dalam satu arah. Grafik orbit menggabungkan dua arah yang saling tegak lurus untuk memberikan gambaran lengkap mengenai gerak dinamis poros, sehingga para analis dapat memvisualisasikan bentuk dan arah gerakan yang sebenarnya, bukan hanya menebaknya. Dimensi tambahan tersebut memberikan petunjuk yang sangat berharga untuk mendiagnosis berbagai macam kerusakan, itulah sebabnya mengapa grafik orbit menjadi landasan utama dari rotor-dinamik analisis — terutama untuk mesin berkecepatan tinggi dan krusial yang dilengkapi dengan lapisan cairan bantalan jurnal, seperti turbin, kompresor, dan generator besar.
Karena probe mengukur perpindahan secara langsung terhadap bantalan, lintasan tersebut juga menunjukkan posisi poros di dalam celahnya, bukan hanya sejauh mana poros tersebut bergerak — informasi yang diperoleh dari sensor yang dipasang pada casing akselerometer sama sekali tidak dapat menyediakan. Menambahkan sebuah takometer atau Keyphasor menandai setiap putaran pada orbit, sehingga menetapkannya fase dan memastikan arah presesi tidak ambigu.
2. Cara Menafsirkan Bentuk Orbit
Bentuk, ukuran, dan orientasi orbit merupakan indikator langsung gaya yang bekerja pada rotor. Seorang analis yang terampil dapat mendiagnosis kondisi mesin hanya dengan melihat bentuk orbitnya.
Orbit Lingkaran atau Elips
Orbit melingkar atau elips yang sederhana, dengan pusat di bantalan, biasanya menandakan rotor yang stabil yang didominasi oleh satu frekuensi — paling sering ketidakseimbangan. Orbitnya akan berbentuk lingkaran jika kekakuan bantalan penyangga sama pada kedua arah (isotropik) dan berbentuk elips jika kekakuan tersebut berbeda antara arah horizontal dan vertikal (anisotropik), yang sangat umum terjadi dalam praktiknya karena sebagian besar mesin memiliki kekakuan yang lebih tinggi secara vertikal daripada horizontal.
Orbit Terdistorsi, Berbentuk Angka-8, atau Berbentuk Pisang
Ketika orbit menyimpang dari bentuk elips sederhana, terdapat beberapa frekuensi yang memengaruhi gerak poros:
- A orbit berbentuk “pisang” atau bulan sabit sering dikaitkan dengan ketidaksejajaran, di mana terdapat frekuensi 1× dan 2×.
- A bentuk angka 8 merupakan tanda klasik adanya komponen 2× yang kuat, sebuah indikator klasik dari ketidaksejajaran poros. Bentuk angka 8 dengan lingkaran di bagian tengahnya sering kali menandakan kondisi yang lebih parah atau adanya gesekan.
Orbit dengan Tekukan atau Sudut Tajam
Perubahan arah yang tajam, titik datar, atau “ketegaran” pada orbit adalah bukti kuat adanya gesekan rotor-stator. Hal ini menunjukkan bahwa gerak poros terhambat sejenak saat bersentuhan dengan komponen yang tidak bergerak, seperti bantalan, sebuah segel, atau casing mesin.
Orbit yang Sangat Tidak Teratur
Orbit yang tidak teratur, tidak stabil, atau tampak dipenuhi “gangguan” dapat menandakan adanya masalah mekanis yang serius kelonggaran, ketidakstabilan yang disebabkan oleh aliran fluida seperti pusaran minyak atau cambuk, atau kondisi aliran turbulen di dalam pompa atau kompresor.
3. Arah Preksi: Maju vs Mundur
Arah lintasan orbit, relatif terhadap arah putaran poros, merupakan faktor diagnostik utama:
- Presesi ke depan: Lintasan orbitnya sejajar dengan arah putaran poros. Ini merupakan perilaku normal untuk gaya-gaya seperti ketidakseimbangan.
- Preksi balik: Lintasan orbitnya berlawanan arah dengan putaran poros. Ini merupakan kondisi yang tidak normal dan dapat menandakan adanya retakan poros, gesekan yang parah, atau jenis-jenis ketidakstabilan tertentu yang disebabkan oleh cairan.
Untuk membedakan keduanya, diperlukan tanda fase sekali per putaran; tanpa tanda tersebut, lintasan memang menunjukkan bentuknya, tetapi tidak menunjukkan arah pergerakannya, sehingga perbedaan diagnostiknya pun hilang.
4. Orbit dalam Diagnostik Lapangan
Sensor jarak yang dipasang secara permanen dan terhubung ke sistem pemantauan merupakan metode standar untuk memantau pergerakan pada mesin-mesin besar yang kritis, namun prinsip dasarnya — dua sinyal perpindahan yang saling tegak lurus dan diplot satu sama lain dengan acuan fase — juga dapat diterapkan oleh teknisi lapangan. Alat portabel dua kanal seperti Balanset-1A mengukur amplitudo dan fase secara bersamaan pada dua bidang sekaligus, sehingga begitu orbit atau spektrum telah mengonfirmasi hal itu ketidakseimbangan adalah kekuatan utama, dan konfigurasi yang sama diterapkan secara langsung hingga penyeimbangan lapangan dan verifikasi kondisi setelah diperbaiki. Jika orbit justru menunjukkan ketidaksejajaran, gesekan, atau ketidakstabilan, temuan tersebut mengarahkan pekerjaan ke arah penyelarasan atau perbaikan mekanis, bukan penyeimbangan.
Orbit Perpindahan versus Orbit Kecepatan
Keduanya bukan pengukuran yang sama, dan perbedaan itulah yang menentukan kesimpulan apa yang berhak Anda tarik dari gambar tersebut. Sepasang probe jarak dekat membaca perpindahan relatif terhadap bantalan, sehingga plot tersebut merupakan peta sebenarnya dari posisi jurnal di dalam celahnya, dan komponen DC dari sinyal yang sama menghasilkan garis tengah poros. Penganalisis dua kanal portabel dengan akselerometer yang dijepitkan ke rumah bantalan memplot dua kanal kecepatan satu sama lain, dalam mm/s: yang Anda lihat adalah gerakan rumah bantalan, bukan posisi poros.
Yang tetap bertahan meskipun jenis transduser berganti adalah geometrinya. Bentuk, orientasi, dan arah presesi ditentukan oleh pola gaya yang bekerja pada rotor, bukan oleh sensornya, sehingga pola-pola yang sudah dikenal tetap muncul — elips mulus ketika 1× mendominasi, bulan sabit atau angka-8 ketika komponen 2× kuat hadir, sisi yang mendatar dan tekukan ketika terjadi gesekan. Yang tidak bertahan adalah posisi absolut: orbit kecepatan tidak dapat memberi tahu Anda berapa banyak celah yang tersisa, dan tidak dapat dikonversi ulang menjadi mikrometer gerakan poros. Gunakan orbit kecepatan di lapangan untuk mengidentifikasi keluarga gangguan; gunakan probe jarak dekat ketika pertanyaannya adalah di mana sebenarnya poros itu berjalan.
Di Mana Orbit Berada dalam Perangkat Lunak Balanset
Pada Balanset-1A, orbit adalah salah satu tab pada jendela pengukur getaran, dibuka dengan tombol F5 dari jendela utama; jendela ini membutuhkan firmware perangkat versi 5.5.0 atau yang lebih baru. Tab “X-Y Orbit” memplot kanal 1 pada satu sumbu terhadap kanal 2 pada sumbu lainnya dengan skala sumbu 1:1, sehingga lingkaran di layar benar-benar berbentuk lingkaran dan bukan artefak akibat sumbu yang tidak setara. Pada Balanset-4A empat kanal, orbit kedua untuk kanal 3 dan 4 digambar di bawah orbit pertama.
Sebuah sakelar di atas grafik menentukan apa yang digambar:
| Mode | Apa yang diplot | Kapan tampilan ini tepat digunakan |
|---|---|---|
| Tidak Tersinkron | Lintasan mentah, tanpa acuan putaran | Tidak ada takometer yang tersedia, atau Anda ingin melihat semua yang terkandung dalam sinyal |
| Sinkron (mentah) | Putaran-putaran terbaru ditumpangkan, disejajarkan dengan tanda takometer | Menilai keterulangan — sebuah bentuk yang stabil dan tertutup berarti gerakan tersebut berulang di setiap putaran |
| 1× | Hanya komponen rotasi: elips bersih yang sesuai dengan pembacaan V·o dan F | Memastikan vektor ketidakseimbangan sebelum penyeimbangan |
Tanpa tanda takometer, kedua mode tersinkron tidak memiliki apa pun untuk disinkronkan, dan program akan menyatakannya di judul grafik — sehingga “Tidak Tersinkron” menjadi satu-satunya tampilan yang jujur. Ini adalah bentuk praktis dari poin yang dibahas pada bagian 3: tanpa acuan sekali per putaran, tidak ada arah presesi yang dapat ditentukan.
Membaca Angka-Angka di Samping Orbit
Kotak-kotak di samping grafik menampilkan tiga nilai per bidang pengukuran, dan bersama-sama nilai tersebut menjadi pemeriksaan kewarasan tercepat sebelum Anda mulai menafsirkan bentuk orbit:
- V·s — kecepatan RMS pita lebar di seluruh rentang kerja, dalam mm/s.
- V·o — hanya komponen 1×, pada frekuensi putaran, dalam mm/s.
- F - yang fase dari komponen 1× tersebut, dalam derajat.
Komponen rotasi merupakan bagian dari total secara definisi, sehingga V·o tidak akan pernah melebihi V·s, dan rasio antara keduanya memprediksi bentuk orbit sebelum Anda melihatnya. Ketika V·o mendekati V·s, hampir seluruh energi berada pada 1×, orbit menyusut menjadi elips yang bersih, dan ketidakseimbangan adalah gaya yang dominan. Ketika V·o jauh lebih kecil, selisihnya berasal dari harmonik dan derau pita lebar — dan justru residu itulah yang membengkokkan elips menjadi bentuk bulan sabit, angka-8, dan tekukan seperti dijelaskan pada bagian 2. Orbit yang sangat terdistorsi namun dilaporkan bersamaan dengan V·o ≈ V·s adalah sebuah kontradiksi, dan instrumentasilah yang pertama kali harus diperiksa.
Di bawah setiap bidang pengukuran terdapat bilah stabilitas: abu-abu ketika pembacaan masih bergeser, hijau begitu koefisien variasi dari dua belas nilai aliran data terakhir turun di bawah 10%, oranye ketika sebarannya melebihi 20%. Orbit yang ditangkap saat bilah tersebut berwarna oranye bukanlah sebuah diagnosis — melainkan hanya potret mesin yang belum stabil.
Memastikan Bentuk Orbit dengan Spektrum

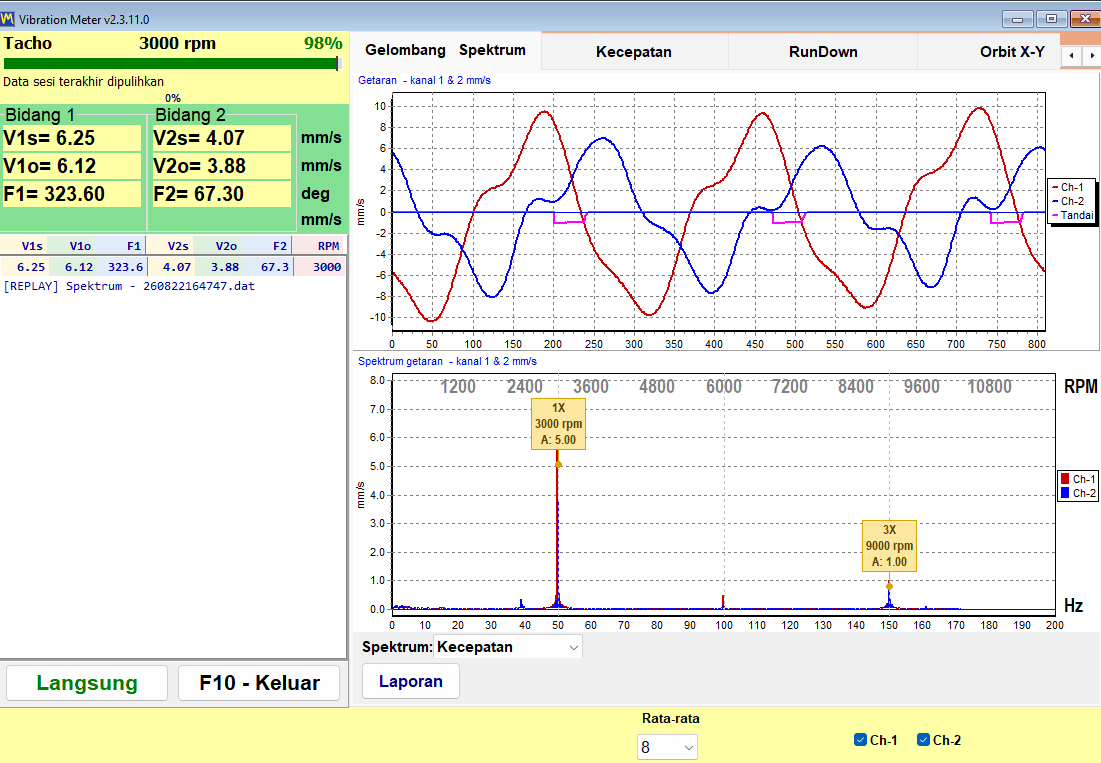

Orbit memberi tahu Anda bahwa sesuatu sedang mendistorsi elips; spektrum memberi tahu Anda orde mana yang bertanggung jawab. Tab “Wave Spectrum” pada jendela yang sama menampilkan bentuk gelombang di atas dan spektrum kecepatan di bawah, dengan garis panduan putus-putus ditempatkan tepat pada kelipatan kecepatan putaran yang terukur, bukan pada bilah tertinggi terdekat — sehingga puncak yang meleset dari penandanya sama sekali bukan harmonik dari kecepatan poros, melainkan berasal dari bantalan, jala roda gigi, atau lintasan bilah. Komponen 2× yang dominan bersama orbit berbentuk bulan sabit atau angka-8 menunjuk pada ketidaksejajaran; puncak antara 0,43× dan 0,48× di bawah orbit yang bergeser dan tidak stabil merupakan tanda tangan dari pusaran minyak; kandungan pita lebar dengan sisi orbit yang mendatar menunjuk pada gesekan.
Selektor di bawah grafik mengalihkan spektrum antara kecepatan dan percepatan. Kecepatan adalah sumbu yang harus digunakan saat menganalisis orbit, karena orbit itu sendiri digambar dari kanal kecepatan.
Mengamati Orbit Saat Melewati Resonansi
Orbit adalah cuplikan pada satu kecepatan tertentu, dan bentuknya dapat berubah sepenuhnya hanya dalam selisih beberapa ratus RPM. Tab “Run-down” sebaliknya merekam seluruh proses coastdown: amplitudo dan fase 1× dicatat terhadap kecepatan yang menurun, satu nilai mentah per putaran tanpa perataan, hingga ambang batas henti yang dapat diatur antara 100 dan 2000 RPM dengan nilai baku 300. Resonansi menampakkan dirinya sebagai puncak amplitudo yang disertai rotasi fase sekitar 180° — kecepatan kritis yang sama dengan yang diprediksi oleh Diagram Campbell di titik potong antara garis eksitasi dan kurva frekuensi alami. Laporan run-down lengkap menyertakan orbit X-Y yang ditangkap pada kecepatan kerja bersama kurva-kurva tersebut, sehingga bentuk orbit dan peta resonansi tersaji dalam satu dokumen.
5. Apa yang Ditunjukkan oleh Grafik Orbit
Singkatnya, grafik satu lintasan menyajikan banyak informasi secara sekilas:
- Amplitudo keseluruhan getaran poros.
- – Bentuk gerakan poros, yang membantu mengidentifikasi jenis kerusakan.
- Arah presesi, maju atau mundur.
- Posisi rata-rata poros dalam celah bantalan — posisinya garis tengah poros.
Jika dianalisis bersamaan dengan spektrum FFT dan bentuk gelombang waktu, lintasan tersebut memungkinkan seorang analis untuk mencapai kesimpulan yang sangat meyakinkan dan terperinci diagnosa tentang perilaku dinamis suatu mesin — dengan menggabungkan unsur “seberapa besar,” “bentuk apa,” dan “ke arah mana” menjadi satu gambaran yang jelas.
