A tengelypálya-diagram megértése a rezgéselemzésben
A tengelypálya olyan ábra, amely egy forgó tengely geometriai középpontjának egy vagy több fordulata során leírt pályáját ábrázolja. Ez a tengely mozgásának kétdimenziós ábrázolása a csapágyhézag határain belül, mintha egyenesen lefelé nézne a tengely végébe. Ezt a hatékony diagnosztikai eljárást úgy valósítják meg, hogy egy pár érintésmentes közelségérzékelők 90 fokos szögben egymástól – általában X-Y elrendezésben – és az egyidejű elmozdulási jeleiket nem az idő függvényében, hanem egymáshoz viszonyítva ábrázolják.
1. Miért olyan hasznos az Orbit-diagram?
Egy szabvány időhullámforma vagy FFT spektrum mutatja rezgés egy irányban. Az orbit-ábra két egymásra merőleges irányt ötvöz, így teljes képet ad a tengely dinamikus mozgásáról, lehetővé téve az elemzők számára, hogy a mozgás tényleges alakját és irányát vizuálisan megfigyeljék, ahelyett, hogy azt következtetniük kellene. Ez a kiegészítő dimenzió felbecsülhetetlen értékű információkat nyújt számos hiba diagnosztizálásához, ezért is képezi az orbit a rotor-dinamikai elemzés – különösen a folyadékréteggel ellátott, nagy sebességű, kritikus gépek esetében siklócsapágyak, például turbinák, kompresszorok és nagy teljesítményű generátorok.
Mivel az érzékelők az elmozdulást közvetlenül a csapágyhoz viszonyítva mérik, a pálya nem csupán azt mutatja meg, hogy a tengely milyen messzire mozog, hanem azt is, hogy hol helyezkedik el a tengely a hézagán belül – ez az információ a házra szerelt gyorsulásmérő egyszerűen nem tud biztosítani. Egy fordulatszámmérő vagy Kulcsfázis jelölés minden egyes körforgást rögzít a pályán, így meghatározva annak fázis és a precesszió irányát egyértelművé téve.
2. Hogyan értelmezzük a pályák alakját?
A pálya alakja, mérete és iránya közvetlenül jelzi a rotorra ható erőket. Egy képzett elemző egyszerűen a pálya formájának vizsgálatával diagnosztizálhatja a gép állapotát.
Kör alakú vagy ellipszis pálya
Egy egyszerű kör- vagy ellipszis alakú pálya, amelynek középpontja a csapágyon van, általában egy jól viselkedő, egyetlen frekvencia által dominált rotort jelez – leggyakrabban kiegyensúlyozatlanság. A pálya kör alakú lesz, ha a csapágy merevsége mindkét irányban azonos (izotrop), és elliptikus, ha a merevség vízszintesen és függőlegesen eltér (anizotrop), ami a gyakorlatban nagyon gyakori, mivel a legtöbb gép függőlegesen merevebb, mint vízszintesen.
Torz, nyolcas alakú vagy banán alakú pálya
Ha a pálya eltér az egyszerű ellipszistől, a tengely mozgását több frekvencia is befolyásolja:
- A „banán” vagy félhold alakú pálya gyakran társul tengelyeltolódás, ahol mind az 1×, mind a 2× frekvencia jelen van.
- A nyolcas alak ez az erős 2×-komponens klasszikus jele, a tengelyeltérés tankönyvi példája. A belső hurkot tartalmazó 8-as alak gyakran súlyosabb állapotra vagy súrlódás jelenlétére utal.
Törött vagy éles sarkú pályák
Az éles irányváltások, a lapos szakaszok vagy a pálya „törései” erős bizonyítékai a rotor-sztátor súrlódás. Ezekből kitűnik, hogy a tengely mozgása pillanatnyilag korlátozottá válik, amikor érintkezésbe kerül egy álló alkatrésszel, például egy csapágygal, egy tömítés, vagy a gép burkolatával.
Nagyon szabálytalan pályák
Egy szabálytalan, instabil vagy „zajjal” telinek tűnő pálya súlyos mechanikai meghibásodásra utalhat lazaság, folyadék okozta instabilitás, például olajörvény vagy ostor, vagy a szivattyúban vagy kompresszorban fellépő turbulens áramlási viszonyok.
3. A precesszió iránya: előre vagy hátra
Az, hogy a pálya a tengely forgásirányához képest milyen irányba halad, már önmagában is fontos diagnosztikai tényező:
- Előrehaladó precesszió: a pálya a tengely forgásirányával megegyező irányba halad. Ez a normális viselkedés olyan erők esetében, mint például a kiegyensúlyozatlanság.
- Fordított precesszió: a pálya a tengely forgásirányával ellentétes irányba halad. Ez rendellenes állapot, amely tengelyrepedés, erős dörzsölődés vagy bizonyos típusú, folyadék okozta instabilitás.
A kettő megkülönböztetéséhez szükség van a fordulatonként egyszer megjelenő fázisjelre; ennek hiányában a pálya alakja ugyan látható, de az irány, amelyben halad, nem, így a megkülönböztető jellemző elveszik.
4. Az Orbit a helyszíni diagnosztikában
A felügyeleti rendszerbe bekötött, állandóan felszerelt közelségérzékelők a nagy, kritikus gépek pályájának rögzítésére szolgáló klasszikus módszer, de az alapelv – két, egymásra merőleges elmozdulási jel, amelyeket egymáshoz viszonyítva, fázisreferenciával ábrázolnak – a helyszíni mérnök számára is ugyanúgy elérhető. Egy hordozható, kétcsatornás műszer, mint például a Balanset-1A egyszerre méri a szinkron amplitúdót és fázist két síkon, így ha egy pálya vagy spektrum ezt megerősítette, kiegyensúlyozatlanság a meghatározó erő, és ez a felállás egyenesen átnyúlik helyszíni kiegyensúlyozás és a kijavított állapot ellenőrzése. Ha a forgáspálya helyett eltérést, dörzsölődést vagy instabilitást mutat, ez a megállapítás a munkát a kiegyensúlyozás helyett az igazításra vagy a mechanikai javításra irányítja.
Elmozdulás-pálya és sebesség-pálya
A kettő nem ugyanaz a mérés, és ez a különbség dönti el, mit lehet jogosan megállapítani a képből. Egy közelségi érzékelő-pár a tengely elmozdulás elmozdulását méri a csapágyhoz képest, így a diagram valódi térkép arról, hol helyezkedik el a csapszeg a hézagon belül, ugyanennek a jelnek az egyenáramú (DC) része pedig megadja a tengely középvonala. Egy hordozható, kétcsatornás analizátor, amelynek gyorsulásmérői a csapágyházakra vannak rögzítve, két sebesség csatornát ábrázol egymással szemben, mm/s-ban: amit lát, az a ház mozgása, nem a tengely helyzete.
Ami átvészeli az érzékelőtípus váltását, az a geometria. Az alakot, a tájolást és a precessziós irányt a rotorra ható erők mintázata határozza meg, nem az érzékelő, így az ismerős csoportok továbbra is megjelennek — sima ellipszis, amikor az 1× dominál, sarló vagy 8-as alak, amikor erős 2× komponens van jelen, lapított oldalak és törések, amikor valami súrlódik. Ami nem vészeli át, az az abszolút helyzet: egy sebesség-pálya nem mondja meg, mennyi hézag maradt, és nem skálázható át a tengely mozgásának mikrométereire. Terepen a hibacsoport azonosítására használja; közelségi érzékelőkhöz forduljon, ha a kérdés az, hogy a tengely ténylegesen hol fut.
Hol található az orbit a Balanset szoftverben
A Balanset-1A-n az orbit a rezgésmérő ablak egyik füle, amely a főablakból az F5 billentyűvel nyitható meg; az ablak 5.5.0-s vagy újabb műszer-firmware-t igényel. Az “X-Y Orbit” fül az 1. csatornát ábrázolja az egyik tengelyen a 2. csatornával szemben a másikon, 1:1 tengelyléptékben, így a képernyőn látható kör valóban kör, nem az eltérő tengelyléptékek műterméke. A négycsatornás Balanset-4A-n egy második orbit, a 3. és 4. csatornáé, az első alatt jelenik meg.
A diagram feletti kapcsoló dönti el, mi jelenjen meg:
| Mód | Mi jelenik meg | Mikor ez a helyes nézet |
|---|---|---|
| Unsynced | A nyers pálya, fordulat-referencia nélkül | Nincs elérhető tachométer, vagy mindent látni szeretne, amit a jel tartalmaz |
| Sync (raw) | A legutóbbi fordulatok egymásra vetítve, a tachométer-jelhez igazítva | Az ismételhetőség megítélése — egy stabil, zárt alakzat azt jelenti, hogy a mozgás fordulatról fordulatra ismétlődik |
| 1× | Kizárólag a forgási komponens: tiszta ellipszis, amely megegyezik a V·o és F leolvasásokkal | A kiegyensúlyozatlansági vektor megerősítése kiegyensúlyozás előtt |
Tachométer-jel nélkül a két szinkronizált módnak nincs mihez szinkronizálódnia, a program ezt a diagram címében jelzi is, és az “Unsynced” marad az egyetlen valós nézet. Ez a 3. szakaszban kifejtett gondolat gyakorlati megnyilvánulása: fordulatonkénti referencia nélkül nincs precessziós irány sem.
A pálya melletti számok olvasása
A diagram melletti csempék mérési síkonként három értéket tartalmaznak, és együtt ezek a leggyorsabb ellenőrzési lehetőséget adják, mielőtt elkezdené az alakzatok értelmezését:
- V·s — szélessávú effektív (RMS) sebesség a munkasávon belül, mm/s-ban.
- V·o — kizárólag az 1× komponens, a forgási frekvencián, mm/s-ban.
- F - a fázis annak az 1× komponensnek a fázisa, fokban.
A forgási komponens definíció szerint a teljes érték része, így a V·o soha nem haladhatja meg a V·s-t, és a kettő aránya már azelőtt megjósolja a pálya alakját, hogy ránézne. Ha a V·o közel esik a V·s-hez, szinte az összes energia az 1×-nél van, a pálya tiszta ellipszissé egyszerűsödik, és kiegyensúlyozatlanság válik a domináns erővé. Ha a V·o érezhetően kisebb, a különbség felharmonikusokból és szélessávú zajból adódik — és pontosan ez a maradék hajlítja az ellipszist a 2. szakaszban leírt sarlókká, 8-as alakokká és törésekké. Egy súlyosan torzult pálya, amelyet V·o ≈ V·s mellett jelentenek, ellentmondás, és ilyenkor először a műszerezést kell ellenőrizni.
Minden sík alatt egy stabilitássáv található: szürke, amíg a leolvasás még sodródik, zöld, amint az utolsó tizenkét adatfolyam-érték variációs együtthatója 10% alá esik, narancssárga, ha a szórás meghaladja a 20%-ot. Egy pálya, amelyet narancssárga sáv mellett rögzítettek, nem diagnózis — csupán egy fénykép egy még be nem állt gépről.
Az alak megerősítése a spektrum alapján

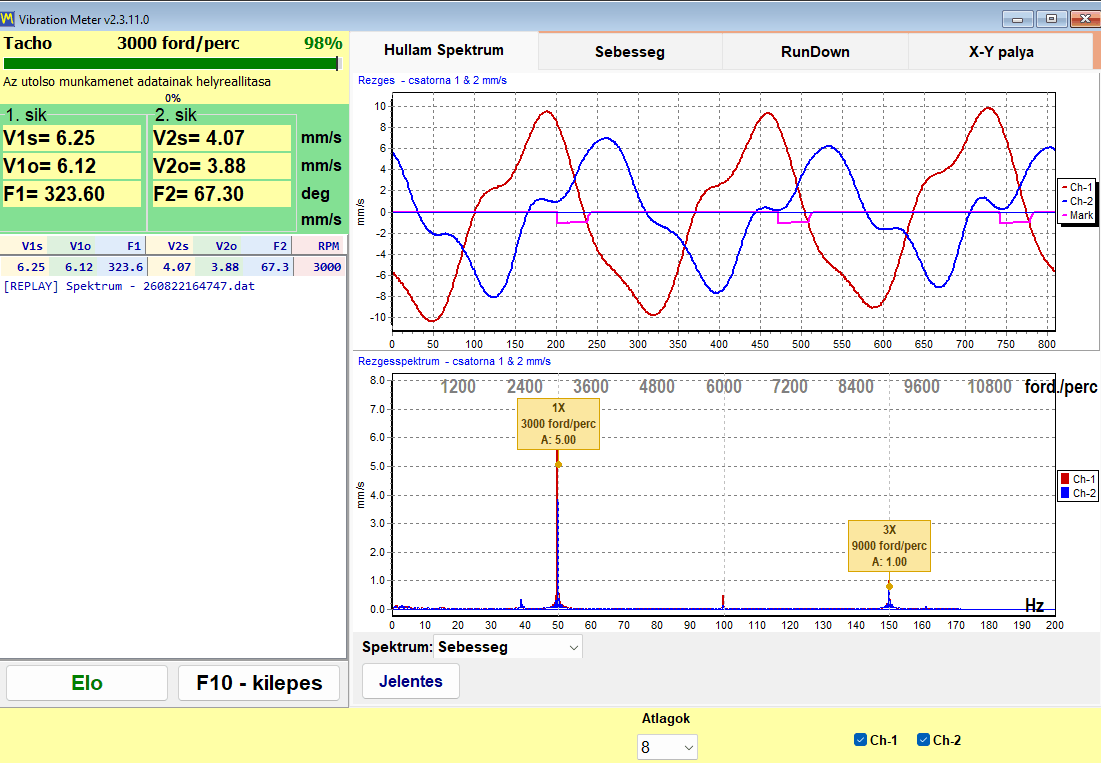

A pálya megmutatja, hogy valami eltorzítja az ellipszist; a spektrum megmutatja, melyik rend a felelős. Ugyanennek az ablaknak a “Wave Spectrum” füle felül az időfüggvényt, alul a sebességspektrumot mutatja, szaggatott vezetővonalakkal a mért forgási sebesség pontos többszörösein, nem pedig a legközelebbi magas oszlopnál — így az a csúcs, amely elvéti a jelölőjét, egyáltalán nem a tengelysebesség felharmonikusa, hanem csapágyaktól, fogazati kapcsolódástól vagy lapátáthaladástól ered. Egy domináns 2× egy sarló vagy 8-as alakú pálya mellett tengelyeltolódás-ra utal; egy 0,43× és 0,48× közötti csúcs sodródó, instabil pálya alatt olajörvényjele; szélessávú tartalom lapított pályaoldalakkal dörzsölés.
-ra utal. A diagram alatti választó a spektrumot sebesség és gyorsulás között kapcsolja. A pálya értelmezésénél a sebességtengelyt kell használni, mivel maga a pálya is a sebességcsatornákból épül fel.
A pálya megfigyelése rezonancián át
Egy pálya egyetlen fordulatszámon készült pillanatkép, és az alak néhány száz ford/perccel arrébb már teljesen megváltozhat. A “Run-down” fül ehelyett a teljes lassulást rögzíti: az 1× amplitúdót és fázist a csökkenő fordulatszám függvényében naplózza, fordulatonként egy nyers érték, simítás nélkül, egészen egy leállási küszöbig, amely 100 és 2000 ford/perc között bárhová beállítható, alapértelmezésben 300. Egy rezonancia amplitúdócsúcsként jelentkezik, kb. 180° fázisfordulással kísérve — ugyanaz a kritikus fordulatszám, amelyet egy Campbell-diagram előre jelez ott, ahol egy gerjesztési vonal metszi a sajátfrekvencia-görbét. A teljes kifutási jelentés az üzemi fordulatszámon rögzített X-Y Orbit-ot is megőrzi e görbék mellett, így az alak és a rezonanciatérkép egyetlen dokumentumban köt ki.
5. Mit ábrázol egy pályadiagram?
Összefoglalva: egy egyetlen pályagörbe egy pillanat alatt rengeteg információt nyújt:
- A tengely rezgésének teljes amplitúdója.
- – A tengely mozgásának alakja, amely segít a hiba típusának azonosításában.
- A precesszió iránya: előre vagy hátra.
- A tengely átlagos helyzete a csapágyhézagban — annak tengely középvonala.
Az FFT-spektrummal és az időbeli hullámformával együtt elemezve a pálya lehetővé teszi az elemző számára, hogy rendkívül megbízható és részletes diagnózis a gép dinamikus viselkedésének – összefogva a „mennyit”, a „milyen alakú” és a „melyik irányba” kérdéseket egy átfogó képben.
