Розуміння графіка орбіти вала в аналізі вібрацій
A орбіта вала — це графік, що показує траєкторію, яку описує геометричний центр обертового вала за один або кілька оборотів. Це двовимірний вигляд руху вала всередині його зазор підшипника, ніби Ви дивитеся просто вздовж кінця вала. Ця потужна діагностична функція створюється шляхом встановлення пари безконтактних зонди наближення під кутом 90 градусів одне до одного — як правило, у конфігурації X-Y — та побудови їх одночасних сигналів переміщення один відносно одного, а не відносно часу.
1. Чому графік орбіти такий корисний
Стандарт часова форма сигналу або Спектр ШПФ показує вібрація в одному напрямку. Графік орбіти поєднує два перпендикулярні напрямки, щоб дати повну картину динамічного руху вала, дозволяючи аналітикам візуалізувати фактичну форму та напрямок руху, а не виводити їх. Цей додатковий вимір надає безцінні підказки для діагностики широкого спектру дефектів, і саме тому орбіта є основою роторно-динамічний аналізу — особливо для швидкохідних відповідальних машин з підшипниками рідинного тертя підшипники ковзання, таких як турбіни, компресори та великі генератори.
Оскільки датчики вимірюють переміщення безпосередньо відносно підшипника, орбіта також показує, де вал розташований у межах свого зазору, а не лише наскільки він переміщується — інформація, яку датчик, змонтований на корпусі, акселерометр просто не може забезпечити. Додавання тахометр або Кейфазор мітка фіксує кожен оберт на орбіті, визначаючи її фаза і роблячи напрям прецесії однозначним.
2. Як інтерпретувати форми орбіт
Форма, розмір та орієнтація орбіти є прямими показниками сил, що діють на ротор. Досвідчений аналітик може діагностувати стан машини, просто дивлячись на форму орбіти.
Кругова або еліптична орбіта
Проста кругова або еліптична орбіта, центрована в підшипнику, як правило, свідчить про коректну поведінку ротора, що визначається однією частотою — найчастіше дисбаланс. Орбіта буде круговою, якщо жорсткість опори підшипника однакова в обох напрямках (ізотропна), та еліптичною, якщо жорсткість відрізняється по горизонталі та вертикалі (анізотропна), що є дуже поширеним на практиці, оскільки більшість машин жорсткіші у вертикальному напрямку, ніж у горизонтальному.
Спотворена орбіта, орбіта у формі вісімки або банана
Коли орбіта викривлена відносно простого еліпса, на рух вала впливають кілька частот:
- A «бананова» або серпоподібна орбіта часто пов'язаний з неспіввісність, де присутні частоти 1× та 2×.
- A фігура вісімки є класичною ознакою сильної складової 2×, показовим індикатором неспіввісності вала. Форма «вісімки» з внутрішньою петлею часто свідчить про більш серйозний стан або наявність задирання.
Орбіти з вигинами або гострими кутами
Різкі зміни напрямку, плоскі ділянки або “злами” на орбіті є вагомою ознакою тертя ротора об статор. Вони свідчать про те, що рух вала короткочасно обмежується під час контакту з нерухомим елементом, таким як підшипник, ущільнення, або корпус машини.
Дуже нерегулярні орбіти
Орбіта, що є хаотичною, нестабільною або здається заповненою “шумом”, може сигналізувати про серйозне механічне розхитування, нестабільність, спричинена рідиною, наприклад масляний вихор або батіг, або турбулентні умови потоку в насосі чи компресорі.
3. Напрям прецесії: пряма та зворотна
Напрям, у якому відстежується орбіта відносно напряму обертання вала, сам по собі є ключовим діагностичним фактором:
- Прецесія вперед: орбіта відстежується в тому самому напрямку, що й обертання вала. Це нормальна поведінка для таких сил, як дисбаланс.
- Зворотна прецесія: орбіта відстежується у напрямку, протилежному обертанню вала. Це аномальний стан, який може вказувати на тріщина вала, сильне задирання або певні типи нестабільності, спричиненої рідиною.
Для розрізнення цих двох випадків необхідна фазова мітка одного оберту; без неї орбіта показує форму, але не напрям її проходження, і діагностична відмінність втрачається.
4. Орбіта в польовій діагностиці
Стаціонарно встановлені безконтактні датчики переміщення, підключені до системи моніторингу, є хрестоматійним способом захоплення орбіти на великих відповідальних машинах, однак базовий принцип — два взаємно перпендикулярні сигнали переміщення, побудовані один відносно одного з фазовим еталоном — однаково доступний польовому інженеру. Портативний двоканальний прилад, такий як Balanset-1A вимірює синхронну амплітуду та фазу одночасно в двох площинах, тому щойно орбіта або спектр підтвердили, що дисбаланс є домінуючою силою, те саме налаштування безпосередньо переходить до балансування на місці та перевірки скоригованого стану. Якщо ж орбіта натомість виявляє розцентрування, задирання або нестабільність, цей результат спрямовує роботу на вирівнювання або механічне усунення несправності, а не на балансування.
Орбіта зміщення проти орбіти швидкості
Це не одне й те саме вимірювання, і різниця визначає, що взагалі можна стверджувати за цією картиною. Пара безконтактних датчиків зчитує ( зміщення ) вала відносно підшипника, тож графік — справжня карта того, де шийка перебуває в межах свого зазору, а постійна (DC) складова того самого сигналу дає вісь вала. Портативний двоканальний аналізатор із акселерометрами, закріпленими на корпусах підшипників, малює два канали ( швидкість ) один відносно одного, мм/с: те, що ви бачите, — це рух корпуса, а не положення вала.
Те, що переживає заміну перетворювача, — це геометрія. Форму, орієнтацію та напрямок прецесії визначає характер сил, що діють на ротор, а не датчик, тож знайомі сімейства форм з’являються й далі — гладкий еліпс, коли домінує 1×, півмісяць або вісімка за наявності сильної складової 2×, сплощені боки та злами, коли щось труться. Те, що не переживає, — це абсолютне положення: орбіта швидкості не скаже, скільки зазору ще залишилося, і її не можна перерахувати в мікрометри руху вала. Використовуйте її на місці для визначення сімейства несправності; до безконтактних датчиків звертайтеся, коли питання в тому, де вал справді обертається.
Де живе орбіта в програмному забезпеченні Balanset
На приладі Balanset-1A орбіта — одна з вкладок вікна вимірювача вібрації, що відкривається клавішею F5 з головного вікна; вікно вимагає прошивки приладу 5.5.0 або новішої. Вкладка “X-Y Orbit” малює канал 1 на одній осі проти каналу 2 на іншій, з масштабом осей 1:1, тож коло на екрані — справді коло, а не артефакт нерівних осей. На чотириканальному Balanset-4A під першою малюється друга орбіта для каналів 3 і 4.
Перемикач над графіком визначає, що малюється:
| Режим | Що зображується | Коли це правильний вигляд |
|---|---|---|
| Unsynced | Необроблена траєкторія, без прив’язки до оберту | Тахометр недоступний або ви хочете побачити все, що містить сигнал |
| Sync (raw) | Останні оберти, накладені один на одного, вирівняні за міткою тахометра | Оцінка повторюваності — стабільна, замкнена фігура означає, що рух повторюється від оберту до оберту |
| 1× | Лише обертова складова: чистий еліпс, що відповідає показникам V·o і F | Підтвердження вектора дисбалансу перед балансуванням |
Без мітки тахометра двом синхронізованим режимам немає з чим синхронізуватися, програма зазначає це в заголовку графіка, і “Unsynced” стає єдиним чесним виглядом. Це практична форма твердження, наведеного в розділі 3: без прив’язки раз на оберт немає напрямку прецесії.
Читання чисел біля орбіти
Плитки поряд із графіком показують три значення для кожної вимірювальної площини, і разом вони — найшвидша доступна перевірка на здоровий глузд перед тим, як почати тлумачити форми:
- V·s — широкосмугова середньоквадратична (RMS) швидкість у всій робочій смузі, мм/с.
- V·o — лише складова 1×, на частоті обертання, мм/с.
- F — це фаза цієї складової 1×, у градусах.
Обертова складова за визначенням є частиною загальної суми, тож V·o ніколи не може перевищити V·s, а їхнє співвідношення передбачає форму орбіти ще до того, як ви на неї подивитеся. Коли V·o близький до V·s, майже вся енергія припадає на 1×, орбіта згортається в чистий еліпс, і дисбаланс є домінуючою силою. Коли V·o помітно менший, різниця — це гармоніки та широкосмуговий шум — і саме цей залишок згинає еліпс у півмісяці, вісімки та злами, описані в розділі 2. Сильно спотворена орбіта поряд із V·o ≈ V·s — це суперечність, і насамперед варто перевірити вимірювальну апаратуру.
Під кожною площиною є смуга стабільності: сіра, поки показник ще дрейфує, зелена, коли коефіцієнт варіації за останніми дванадцятьма значеннями потоку падає нижче 10 %, помаранчева, коли розкид перевищує 20 %. Орбіта, знята, поки ця смуга помаранчева, — не діагноз, а знімок машини, яка ще не заспокоїлася.
Підтвердження форми за спектром

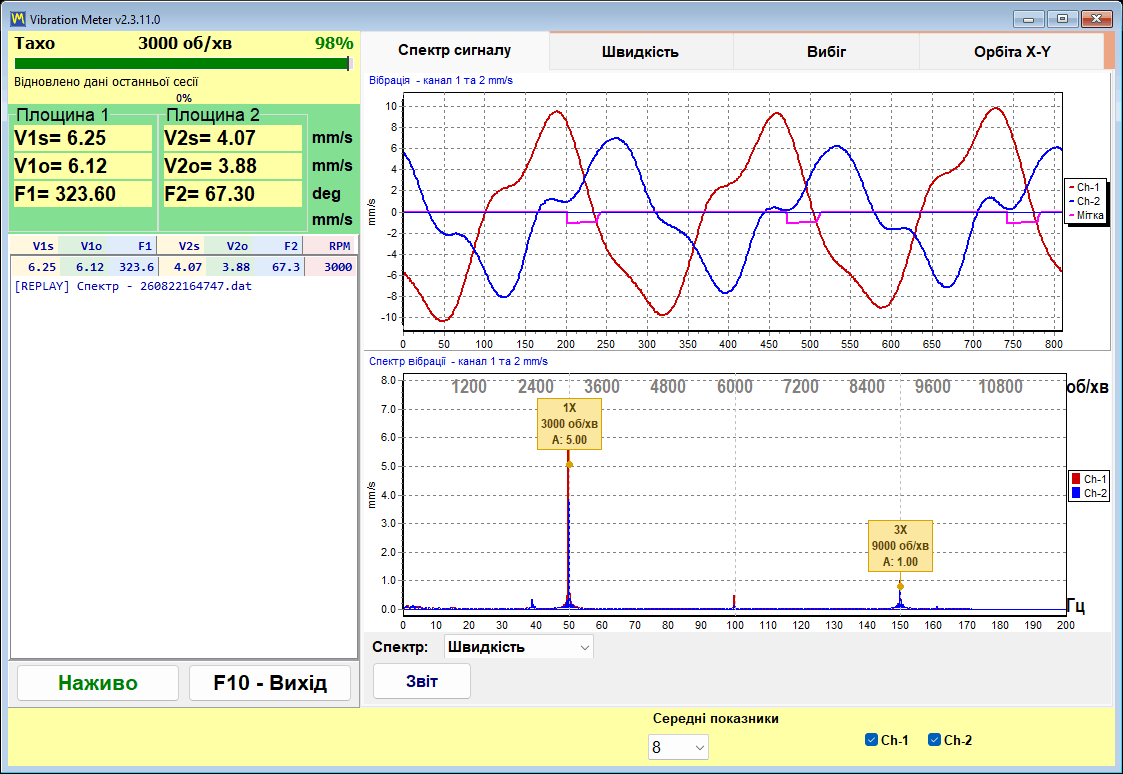

Орбіта каже, що щось спотворює еліпс; спектр каже, який порядок за це відповідає. Вкладка “Wave Spectrum” того самого вікна показує вгорі форму хвилі, а внизу — спектр швидкості, з пунктирними напрямними, розміщеними точно на кратних значеннях виміряної частоти обертання, а не біля найближчого високого стовпчика — тож пік, що промахнувся повз свою мітку, взагалі не є гармонікою частоти вала й належить підшипникам, зубчастому зачепленню або проходженню лопаті. Домінуюча складова 2× поряд із півмісяцевою чи вісімкоподібною орбітою вказує на неспіввісність; пік між 0,43× і 0,48× під дрейфуючою, нестабільною орбітою — це ознака масляний вихор; широкосмуговий вміст зі сплощеними боками орбіти вказує на тертя.
Перемикач під графіком перемикає спектр між швидкістю та прискоренням. Міркуючи про орбіту, слід використовувати вісь швидкості, оскільки сама орбіта побудована з каналів швидкості.
Спостереження за орбітою через резонанс
Орбіта — це знімок на одній швидкості, і форма може повністю змінитися вже за кілька сотень об/хв. Вкладка “Run-down” натомість записує весь вибіг: амплітуда й фаза 1× фіксуються відносно спадної швидкості, одне необроблене значення на оберт без згладжування, аж до порогу зупинки, який можна встановити будь-де від 100 до 2000 об/хв, за замовчуванням 300. Резонанс заявляє про себе як пік амплітуди, що супроводжується поворотом фази приблизно на 180° — та сама критична швидкість, яку Діаграма Кемпбелла передбачає там, де лінія збудження перетинає криву власної частоти. Повний звіт про вибіг зберігає X-Y орбіту, зняту на робочій швидкості, поряд із цими кривими, тож форма й карта резонансів опиняються в одному документі.
5. Що показує графік орбіти
Підсумовуючи, один графік орбіти надає вичерпну інформацію з першого погляду:
- Загальна амплітуда коливань вала.
- – Форма руху вала, яка допомагає визначити тип розлому.
- Напрямок прецесії — пряма чи зворотна.
- Середнє положення вала в зазорі підшипника — його вісь вала.
Проаналізований у поєднанні зі спектром ШПФ та часовою формою сигналу, графік орбіти дозволяє аналітику зробити високодостовірний і детальний діагностика динамічної поведінки машини — поєднуючи “скільки,” “яка форма” та “в якому напрямку” в одну вичерпну картину.
