Akselin kiertoradan kuvaajan ymmärtäminen värähtelyanalyysissä
A akselin kiertorata on käyrä, joka kuvaa pyörivän akselin geometrisen keskiön kulkemaa reittiä yhden tai useamman kierroksen aikana. Se on kaksiulotteinen esitys akselin liikkeestä sen laakerivälys, ikään kuin katsoisit suoraan akselin päästä. Tämä tehokas diagnostiikkamenetelmä on toteutettu asentamalla pari kosketuksetonta läheisyysanturit 90 asteen kulmassa toisistaan — yleensä X-Y-asennossa — ja piirtämällä niiden samanaikaiset siirtymäsignaalit toisiaan vastaan sen sijaan, että ne piirrettäisiin ajan funktiona.
1. Miksi kiertorata-kuvaaja on niin hyödyllinen
Standardi aika-aaltomuoto tai FFT-spektri näyttää tärinä yhdessä suunnassa. Orbitaalikaavio yhdistää kaksi kohtisuoraa suuntaa, jolloin saadaan kattava kuva akselin dynaamisesta liikkeestä. Sen avulla analyytikot voivat visualisoida liikkeen todellisen muodon ja suunnan sen sijaan, että joutuisivat päättelemään niitä. Tämä ylimääräinen ulottuvuus tarjoaa korvaamattomia vihjeitä monenlaisten vikojen diagnosoimiseksi, minkä vuoksi orbitaalikaavio on rotordynaamisista analyysi — erityisesti nopeiden, kriittisten koneiden osalta, joissa on nestekalvo liukulaakerit, kuten turbiinit, kompressorit ja suuret generaattorit.
Koska anturit mittaavat siirtymää suoraan laakeria vasten, liikerata paljastaa myös sen, missä kohtaa akseli sijaitsee liikkumavälissään, eikä pelkästään kuinka pitkälle se liikkuu — tieto, jota koteloon asennettu kiihtyvyysanturi ei yksinkertaisesti pysty tarjoamaan. Lisäämällä kierroslukumittari tai Keyphasor merkki leimaa jokaisen kierroksen kiertoradalle, kiinnittäen sen vaihe ja tekemällä preession suunnasta yksiselitteisen.
2. Kuinka tulkita kiertoradan muotoja
Kiertoradan muoto, koko ja suuntaus ovat suoria indikaattoreita roottoriin vaikuttavista voimista. Taitava analyytikko voi diagnosoida koneen kunnon yksinkertaisesti katsomalla kiertoradan muotoa.
Pyöreä tai elliptinen kiertorata
Yksinkertainen pyöreä tai soikea kiertorata, jonka keskipiste on laakerissa, viittaa tyypillisesti vakaasti toimivaan roottoriin, jossa hallitsevana on yksi taajuus — useimmiten epätasapaino. Kiertorata on pyöreä, jos laakerituen jäykkyys on sama molempiin suuntiin (isotrooppinen), ja elliptinen, jos jäykkyys eroaa vaakasuoraan ja pystysuoraan (anisotrooppinen), mikä on käytännössä hyvin yleistä, koska useimmat koneet ovat pystysuunnassa jäykempiä kuin vaakasuunnassa.
Vääristynyt, kahdeksikkomainen tai banaaninmuotoinen kiertorata
Kun kiertorata poikkeaa yksinkertaisesta ellipsistä, akselin liikkeeseen vaikuttavat useat taajuudet:
- A “banaani” tai puolikuun muotoinen kiertorata liittyy usein epäkohdistus, jossa esiintyy sekä 1×- että 2×-taajuuksia.
- A kahdeksikko-muotoinen on tyypillinen merkki voimakkaasta 2×-komponentista, eli se on oppikirjojen mukainen merkki akselien vinoutumisesta. Sisäkehällä varustettu 8-muotoinen kuvio viittaa usein vakavampaan vikaan tai kitkaan.
Kiertoradat, joissa on mutkia tai teräviä kulmia
Terävät suunnanmuutokset, litteät kohdat tai “mutkat” kiertoradassa ovat vahvoja todisteita roottorin ja staattorin välinen hankaus. Ne osoittavat, että akselin liike estyy hetkellisesti, kun se koskettaa kiinteää osaa, kuten laakeria, tiiviste, tai laitteen koteloa.
Erittäin epäsäännölliset kiertoradat
Epäsäännöllinen, epävakaa tai “häiriöitä” sisältävä kiertorata voi olla merkki siitä, että käynnissä on vakava mekaaninen löysyys, nesteen aiheuttama epävakaus, kuten öljypyörre tai piiska, tai pumppuun tai kompressoriin liittyvät turbulentit virtausolosuhteet.
3. Preession suunta: eteenpäin vai taaksepäin
Se, mihin suuntaan kiertorata kulkee suhteessa akselin pyörimissuuntaan, on itsessään keskeinen diagnoositekijä:
- Eteenpäin suuntautuva preessio: kiertorata kulkee samaan suuntaan kuin akselin pyörimissuunta. Tämä on normaalia esimerkiksi epätasapainon kaltaisille voimille.
- Käänteinen preessio: kiertorata kulkee akselin pyörimissuuntaan nähden vastakkaiseen suuntaan. Tämä on epänormaali tilanne ja voi olla merkki siitä, että kyseessä on akselin halkeama, voimakas hankautuminen tai tietynlainen nesteen aiheuttama epävakaus.
Näiden kahden erottaminen edellyttää kerran kierrosta kohti esiintyvää vaihemerkkiä; ilman sitä kiertorata paljastaa muodon, mutta ei sen kulkusuuntaa, jolloin diagnostinen ero katoaa.
4. Kiertorata kenttädiagnostiikassa
Valvontajärjestelmään kytketyt kiinteästi asennetut lähestymisanturit ovat klassinen tapa seurata suurten kriittisten koneiden liikerataa, mutta niiden taustalla oleva periaate – kahden kohtisuoraan toisiinsa nähden olevan siirtymäsignaalin kuvaaminen toisiinsa suhteutettuna vaiheviitteen avulla – on yhtä lailla kenttäinsinöörin käytettävissä. Kannettava kaksikanavainen laite, kuten Balanset-1A mittaa synkronisen amplitudin ja vaiheen kahdella tasolla samanaikaisesti, joten kun kiertorata tai spektri on vahvistanut, että epätasapaino on hallitseva voima, sama rakenne jatkuu suoraan kenttätasapainotus ja korjatun tilan tarkistaminen. Jos kiertorata paljastaa sen sijaan linjavirheen, kitkaa tai epävakautta, tämä havainto ohjaa työn suuntaan, jossa keskitytään akselin linjaukseen tai mekaaniseen korjaukseen tasapainotuksen sijaan.
Siirtymärata vs. nopeusrata
Nämä eivät ole sama mittaus, ja juuri tämä ero määrää, mitä kuvasta saa päätellä. Kosketuksettomien (proximity-) antureiden pari lukee akselin sijainnin siirtymä suhteessa laakeriin, joten kuvaaja on todellinen kartta siitä, missä akselintappi sijaitsee välyksensä sisällä, ja saman signaalin tasavirtaosa (DC) antaa akselin keskilinja. Kannettava kaksikanavainen analysaattori, jonka kiihtyvyysanturit on kiinnitetty laakeripesiin, piirtää kaksi nopeus kanavaa toisiaan vasten, yksikkönä mm/s: näet laakeripesän liikkeen, et akselin sijaintia.
Anturin vaihtuessa säilyy geometria. Muodon, suunnan ja precessiosuunnan määrää roottoriin vaikuttavien voimien kuvio, ei anturi, joten tutut muototyypit näkyvät silti — tasainen ellipsi, kun 1× hallitsee, puolikuu tai kahdeksikko, kun 2×-komponentti on voimakas, litistyneet sivut ja mutkat hankauksessa. Mikä ei säily, on absoluuttinen sijainti: nopeusrata ei kerro, kuinka paljon välystä on jäljellä, eikä sitä voi muuntaa akselin liikkeen mikrometreiksi. Käytä sitä kentällä vikaperheen tunnistamiseen; ota kosketuksettomat anturit esiin, kun kysymys on siitä, missä akseli todella liikkuu.
Missä rata sijaitsee Balanset-ohjelmistossa
Balanset-1A:ssa rata on yksi värähtelymittarin ikkunan välilehdistä, joka avataan F5-näppäimellä päänäytöltä; ikkuna vaatii laitteen laiteohjelmiston version 5.5.0 tai uudemman. „X-Y Orbit" -välilehti piirtää kanavan 1 toiselle akselille ja kanavan 2 toiselle mittakaavassa 1:1, joten ruudulla oleva ympyrä on todella ympyrä eikä epätasaisten akselien artefakti. Nelikanavaisessa Balanset-4A:ssa toinen rata, kanaville 3 ja 4, piirretään ensimmäisen alapuolelle.
Kaavion yläpuolella oleva kytkin määrää, mitä piirretään:
| Moodi | Mitä piirretään | Milloin tämä on oikea näkymä |
|---|---|---|
| Unsynced | Raaka rata ilman kierrosviitettä | Kierroslukumittaria ei ole käytettävissä, tai haluat nähdä kaiken, mitä signaali sisältää |
| Sync (raw) | Viimeisimmät kierrokset päällekkäin, tahdistettuna kierroslukumittarin merkkiin | Toistettavuuden arviointi — vakaa, suljettu kuvio tarkoittaa, että liike toistuu kierros kierrokselta |
| 1× | Pelkkä pyörimiskomponentti: puhdas ellipsi, joka vastaa arvoja V·o ja F | Epätasapainovektorin vahvistaminen ennen tasapainotusta |
Ilman kierroslukumittarin merkkiä kahdella tahdistetulla tilalla ei ole mitään, mihin tahdistua, ohjelma ilmoittaa tämän suoraan kaavion otsikossa, ja „Unsynced" jää ainoaksi rehelliseksi näkymäksi. Tämä on osion 3 väitteen käytännön muoto: ilman kerran kierrosta kohti tapahtuvaa viitettä precessiosuuntaakaan ei tunneta.
Radan vieressä olevien lukujen lukeminen
Kaavion vieressä olevat laatat näyttävät kolme arvoa jokaista mittaustasoa kohti, ja yhdessä ne ovat nopein järkevyystarkistus ennen muotojen tulkinnan aloittamista:
- V·s — laajakaistainen tehollisarvo (RMS) työkaistalla, yksikkönä mm/s.
- V·o — pelkkä 1×-komponentti pyörimistaajuudella, yksikkönä mm/s.
- F — vaihe tämän 1×-komponentin vaihe, asteina.
Pyörimiskomponentti on jo määritelmällisesti osa kokonaisuutta, joten V·o ei voi koskaan ylittää arvoa V·s, ja niiden suhde ennustaa radan muodon jo ennen kuin sitä katsotaan. Kun V·o on lähellä arvoa V·s, lähes kaikki energia on 1×-taajuudella, rata kutistuu puhtaaksi ellipsiksi ja epätasapaino on hallitseva voima. Kun V·o on selvästi pienempi, erotus koostuu yliaalloista ja laajakaistaisesta kohinasta — ja juuri tämä jäännös vääntää ellipsin osiossa 2 kuvatuiksi puolikuiksi, kahdeksikoiksi ja mutkiksi. Voimakkaasti vääristynyt rata yhdessä arvon V·o ≈ V·s kanssa on ristiriita, ja mittalaitteisto on ensimmäinen tarkastettava asia.
Jokaisen tason alla on vakausosoitin: harmaa, kun lukema vielä ajelehtii, vihreä, kun viimeisten kahdentoista virtauksen arvon variaatiokerroin laskee alle 10 %:n, oranssi, kun hajonta ylittää 20 %. Rata, joka on kaapattu osoittimen ollessa oranssi, ei ole diagnoosi — se on vain valokuva koneesta, joka ei ole vielä asettunut.
Muodon vahvistaminen spektrin avulla

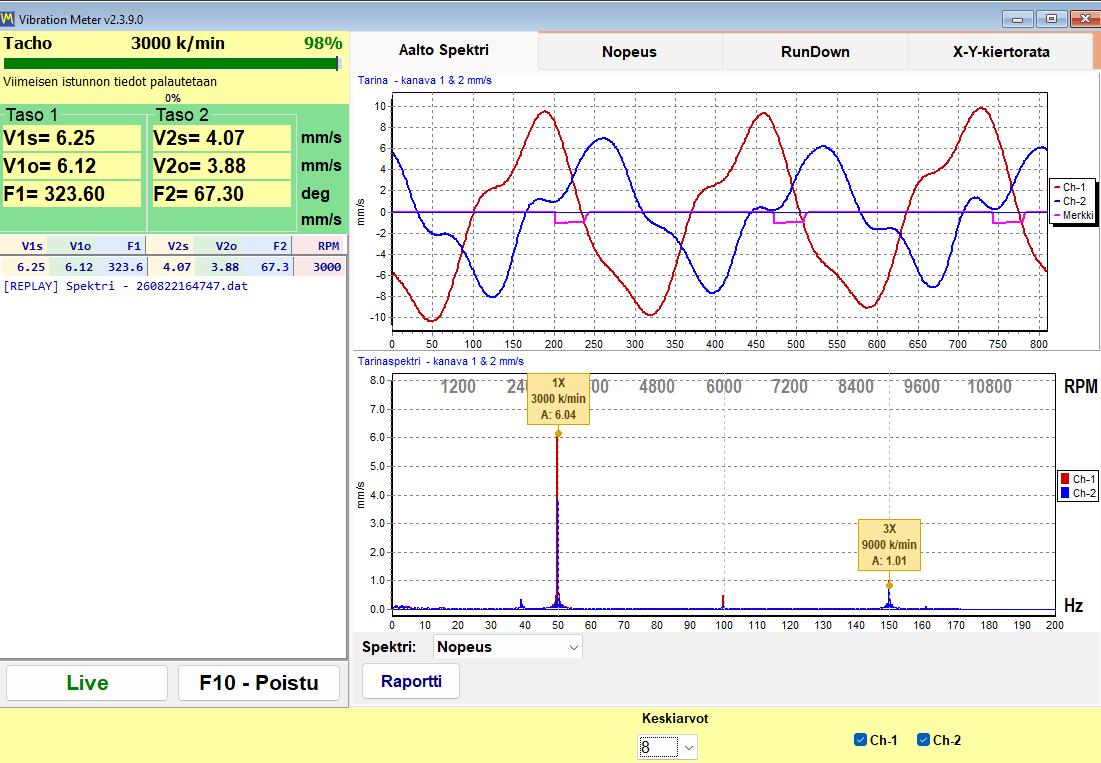

Rata kertoo, että jokin vääristää ellipsiä; spektri kertoo, mikä kertaluku on syyllinen. Saman ikkunan „Wave Spectrum" -välilehti näyttää aaltomuodon yläpuolella ja nopeusspektrin alapuolella, katkoviivamerkinnät tarkasti mitatun pyörimisnopeuden kerrannaisilla lähimmän korkean pylvään sijaan — joten merkkinsä ohittava huippu ei ole lainkaan akselin nopeuden yliaalto, vaan kuuluu ennemminkin laakereihin, hammastukseen tai siipien ohitukseen. Hallitseva 2× puolikuun tai kahdeksikon muotoisen radan vieressä viittaa epäkohdistus; huippu välillä 0,43× ja 0,48× ajelehtivan, epävakaan radan alla on tyypillinen merkki öljypyörre; laajakaistainen sisältö ja litistyneet radan sivut viittaavat hankauma.
Kaavion alla oleva valitsin vaihtaa spektrin nopeuden ja kiihtyvyyden välillä. Käytä nopeusakselia radasta päätellessäsi, koska itse rata piirretään nopeuskanavista.
Radan seuraaminen resonanssin läpi
Rata on hetkellinen kuva yhdellä nopeudella, ja muoto voi muuttua täysin muutaman sadan kierroksen päässä. „Run-down" -välilehti tallentaa sen sijaan koko alasajon: 1×-amplitudi ja -vaihe kirjataan laskevaa nopeutta vasten, yksi raakaarvo kierrosta kohti ilman tasoitusta, aina pysäytyskynnykseen asti, joka voidaan asettaa mihin tahansa välillä 100–2000 kierrosta minuutissa ja jonka oletusarvo on 300. Resonanssi ilmoittaa itsestään amplitudihuippuna, johon liittyy noin 180°:n vaihekierto — sama kriittinen nopeus, jonka Campbellin kaavio ennustaa kohdaksi, jossa herätesuora leikkaa ominaistaajuuskäyrän. Täydellinen alasajoraportti säilyttää työskentelynopeudella kaapatun X-Y-radan näiden käyrien rinnalla, joten radan muoto ja resonanssikartta päätyvät samaan asiakirjaan.
5. Mitä kiertorata-kuvaaja osoittaa
Yhteenvetona voidaan todeta, että yksittäinen kiertorata-kaavio tarjoaa runsaasti tietoa yhdellä silmäyksellä:
- Akselin värähtelyn kokonaisamplitudi.
- – Akselin liikkeen muoto, joka auttaa tunnistamaan vian tyypin.
- Preession suunta: eteenpäin tai taaksepäin.
- Akselin keskimääräinen sijainti laakerin välyksessä — sen akselin keskilinja.
Kun kiertorataa tarkastellaan yhdessä FFT-spektrin ja aikakäyrän kanssa, analyytikko voi tehdä erittäin luotettavan ja yksityiskohtaisen diagnoosi koneen dynaamisen käyttäytymisen — yhdistämällä “kuinka paljon”, “minkä muotoinen” ja “mihin suuntaan” yhdeksi ratkaisevaksi kokonaiskuvaksi.
