Comprendre le tracé de l'orbite de l'arbre dans l'analyse des vibrations
A orbite de l'arbre est un graphique qui montre la trajectoire suivie par le centre géométrique d'un arbre en rotation au cours d'une ou plusieurs révolutions. Il s'agit d'une vue bidimensionnelle du mouvement de l'arbre à l'intérieur de son jeu de roulement, comme si vous regardiez directement l'extrémité de l'arbre. Ce diagnostic puissant est créé par le montage d'une paire de capteurs sans contact sondes de proximité 90 degrés l'un de l'autre - généralement dans une configuration X-Y - et en traçant leurs signaux de déplacement simultanés l'un par rapport à l'autre plutôt que par rapport au temps.
1. Pourquoi le tracé d'orbite est-il si utile ?
Une norme forme d'onde temporelle ou Spectre FFT montre vibrations dans une seule direction. Le tracé de l'orbite combine deux directions perpendiculaires pour donner une image complète du mouvement dynamique de l'arbre, permettant aux analystes de visualiser la forme et la direction réelles du mouvement plutôt que de les déduire. Cette dimension supplémentaire fournit des indices précieux pour le diagnostic d'un large éventail de défauts, c'est pourquoi l'orbite est une pierre angulaire de rotor-dynamique analyse — en particulier pour les machines critiques à grande vitesse équipées de paliers à film fluide paliers lisses, telles que les turbines, les compresseurs et les grands générateurs.
Comme les sondes mesurent le déplacement directement contre le palier, l'orbite révèle également la position de l'arbre dans son jeu, et pas seulement la distance qu'il parcourt — information qu'un accéléromètre ne peut tout simplement pas fournir. L'ajout d'un tachymètre ou Keyphasor La marque empreint chaque révolution sur l'orbite, en fixant son phase et de rendre la direction de la précession sans ambiguïté.
2. Comment interpréter la forme des orbites
La forme, la taille et l'orientation de l'orbite sont des indicateurs directs des forces agissant sur le rotor. Un analyste compétent peut diagnostiquer l'état d'une machine simplement en observant la forme de l'orbite.
Orbite circulaire ou elliptique
Une orbite circulaire ou elliptique simple, centrée sur le palier, indique typiquement un rotor au comportement régulier dominé par une seule fréquence — le plus souvent déséquilibre. L'orbite sera circulaire si la rigidité du palier est la même dans les deux directions (isotrope) et elliptique si la rigidité diffère horizontalement et verticalement (anisotrope), ce qui est très courant dans la pratique car la plupart des machines sont plus rigides verticalement qu'horizontalement.
Orbite déformée, en forme de 8 ou en forme de banane
Lorsque l'orbite est déformée par rapport à une simple ellipse, plusieurs fréquences influencent le mouvement de l'arbre :
- A orbite en forme de « banane » ou de croissant est souvent associée à désalignement, où les fréquences 1× et 2× sont présentes.
- A forme en 8 est un signe classique d'une forte composante 2×, un indicateur classique de désalignement de l'arbre. Une figure 8 avec une boucle interne suggère souvent un état plus grave ou la présence d'un frottement.
Orbites avec des coudes ou des angles vifs
Des changements brusques de direction, des zones plates ou des « plis » dans l’orbite sont des preuves solides d’une frottement rotor-stator. Ils montrent que le mouvement de l'arbre est momentanément contraint lorsqu'il entre en contact avec un composant fixe tel qu'un roulement, un joint d'étanchéité, ou le boîtier de la machine.
Orbites hautement irrégulières
Une orbite erratique, instable ou remplie de “bruit” peut signaler un défaut mécanique grave relâchement, l'instabilité induite par les fluides, telle que tourbillon d'huile ou fouet, ou des conditions d'écoulement turbulentes dans une pompe ou un compresseur.
3. Sens de la précession : directe ou rétrograde
Le sens dans lequel l'orbite est tracée, par rapport au sens de rotation de l'arbre, est en soi un facteur clé de diagnostic :
- Précession avant : l'orbite se trace dans le même sens que la rotation de l'arbre. C'est le comportement normal pour des forces telles que le balourd.
- Précession inverse : les traces d'orbite sont opposées à la rotation de l'arbre. Il s'agit d'une condition anormale qui peut indiquer une fissure de l'arbre, un frottement sévère, ou certains types d'instabilité induite par les fluides.
La distinction entre les deux nécessite la marque de phase une fois par révolution ; sans elle, l'orbite montre une forme mais pas le sens dans lequel elle est parcourue, et la distinction diagnostique est perdue.
4. L'orbite dans les diagnostics de terrain
Les sondes de proximité installées en permanence et alimentant un système de surveillance sont le moyen classique de saisir une orbite sur les grandes machines critiques, mais le principe sous-jacent - deux signaux de déplacement perpendiculaires tracés l'un par rapport à l'autre avec une référence de phase - est également à la disposition de l'ingénieur de terrain. Un instrument portable à deux canaux tel que le Balanset-1A mesure l'amplitude et la phase synchrones sur deux plans à la fois, de sorte qu'une fois qu'une orbite ou un spectre a confirmé que le déséquilibre est la force dominante, la même configuration est directement appliquée pour équilibrage sur place et la vérification de l'état corrigé. Lorsque l'orbite révèle un mauvais alignement, un frottement ou une instabilité, cette constatation réoriente le travail vers l'alignement ou une réparation mécanique plutôt que vers l'équilibrage.
Orbite de déplacement et orbite de vitesse
Les deux ne sont pas la même mesure, et la différence détermine ce que vous êtes en droit de conclure de l'image. Une paire de sondes de proximité lit l'arbre déplacement par rapport au palier, de sorte que le tracé est une véritable carte de la position de l’arbre à l’intérieur de son jeu, et la composante continue (DC) du même signal donne le axe de l'arbre. Un analyseur portable à deux voies avec des accéléromètres fixés sur les carters de paliers trace deux vitesse voies l'une par rapport à l'autre, en mm/s : ce que vous voyez est le mouvement du palier, pas la position de l'arbre.
Ce qui survit au changement de capteur, c’est la géométrie. La forme, l’orientation et le sens de précession sont déterminés par la nature des forces agissant sur le rotor plutôt que par le capteur, de sorte que les familles familières apparaissent toujours — une ellipse régulière lorsque le 1× domine, un croissant ou un huit lorsqu’une forte composante 2× est présente, des côtés aplatis et des coudes lorsque quelque chose frotte. Ce qui ne survit pas, c’est la position absolue : une orbite de vitesse ne peut pas indiquer le jeu restant, et elle ne peut pas être remise à l’échelle en micromètres de déplacement de l’arbre. Utilisez-la sur le terrain pour identifier la famille de défaut ; recourez à des capteurs de proximité lorsque la question est de savoir où l’arbre se trouve réellement.
Où se trouve l'orbite dans le logiciel Balanset
Sur un Balanset-1A, l’orbite est un onglet de la fenêtre du vibromètre, ouvert avec la touche F5 depuis la fenêtre principale ; la fenêtre nécessite un micrologiciel d’appareil 5.5.0 ou plus récent. L’onglet “X-Y Orbit” trace la voie 1 sur un axe par rapport à la voie 2 sur l’autre, avec une échelle d’axes 1:1, de sorte qu’un cercle à l’écran est véritablement un cercle et non un artefact d’axes inégaux. Sur le Balanset-4A à quatre voies, une seconde orbite, pour les voies 3 et 4, est tracée sous la première.
Un sélecteur au-dessus du graphique détermine ce qui est tracé :
| Mode | Ce qui est tracé | Quand c'est la bonne vue |
|---|---|---|
| Non synchronisé | La trajectoire brute, sans référence de tour | Aucun tachymètre n'est disponible, ou vous voulez voir tout ce que contient le signal |
| Sync (brut) | Les tours les plus récents superposés, alignés sur le repère du tachymètre | Juger la répétabilité — une figure stable et fermée signifie que le mouvement se répète tour après tour |
| 1× | La composante de rotation seule : une ellipse nette qui correspond aux lectures V·o et F | Confirmer le vecteur de balourd avant l'équilibrage |
Sans repère de tachymètre, les deux modes synchronisés n’ont rien à quoi se synchroniser, le programme l’indique dans le titre du graphique, et “Unsynced” devient la seule vue honnête. C’est la forme pratique du point évoqué à la section 3 : pas de référence une fois par tour, pas de sens de précession.
Lire les chiffres à côté de l'orbite
Les vignettes à côté du graphique portent trois valeurs par plan de mesure, et ensemble elles constituent le contrôle de cohérence le plus rapide disponible avant de commencer à interpréter les formes :
- V·s — vitesse RMS large bande sur toute la bande de travail, en mm/s.
- V·o — la composante 1× seule, à la fréquence de rotation, en mm/s.
- F — les phase de cette composante 1×, en degrés.
La composante rotationnelle fait partie du total par construction, de sorte que V·o ne peut jamais dépasser V·s, et le rapport entre les deux prédit l’orbite avant même de la regarder. Lorsque V·o est proche de V·s, presque toute l’énergie est au 1×, l’orbite se réduit à une ellipse nette, et déséquilibre est la force dominante. Lorsque V·o est nettement plus petit, la différence correspond aux harmoniques et au bruit large bande — et c’est précisément ce résidu qui déforme l’ellipse en croissants, huit et coudes décrits à la section 2. Une orbite fortement déformée signalée avec V·o ≈ V·s est une contradiction, et l’instrumentation est la première chose à vérifier.
Sous chaque plan se trouve une barre de stabilité : grise tant que la lecture dérive encore, verte une fois que le coefficient de variation sur les douze dernières valeurs du flux passe sous 10 %, orange lorsque l’écart dépasse 20 %. Une orbite capturée pendant que cette barre est orange n’est pas un diagnostic — c’est une photographie d’une machine qui ne s’est pas encore stabilisée.
Confirmer la forme par rapport au spectre

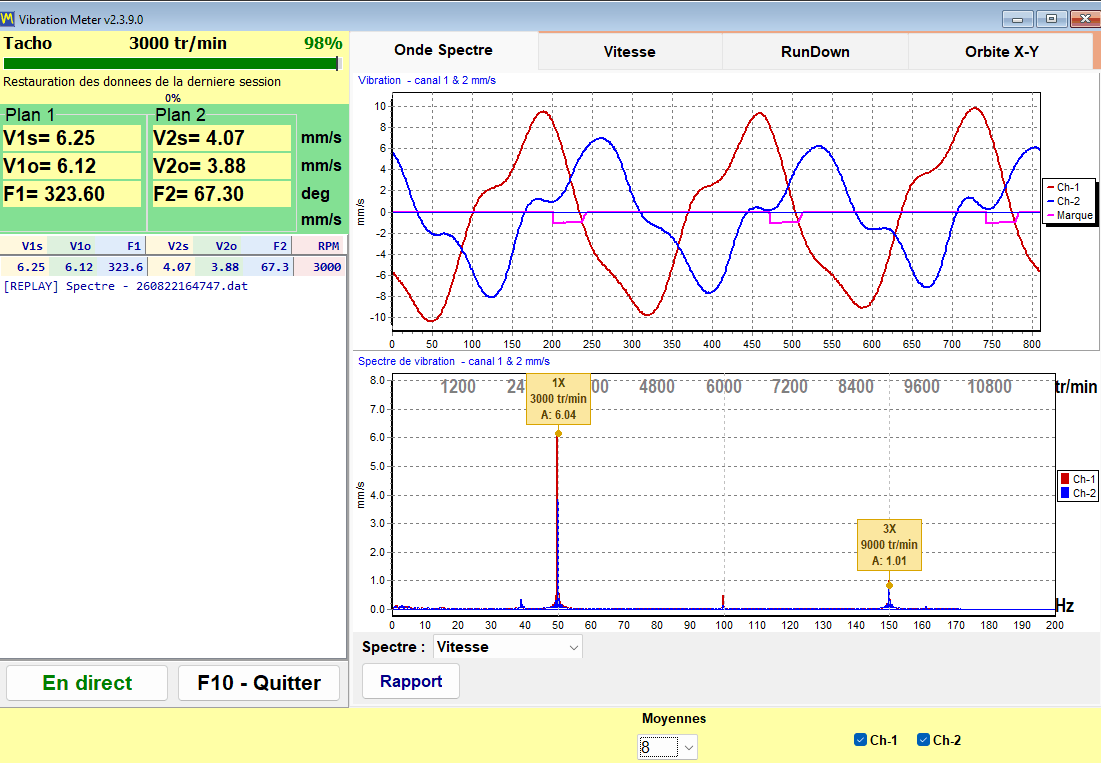

L’orbite indique que quelque chose déforme l’ellipse ; le spectre indique quel ordre en est responsable. L’onglet “Wave Spectrum” de la même fenêtre affiche la forme d’onde en haut et le spectre de vitesse en bas, avec des repères placés à des multiples exacts de la vitesse de rotation mesurée plutôt qu’à la barre la plus haute la plus proche — de sorte qu’un pic qui manque son repère n’est pas du tout une harmonique de la vitesse de l’arbre et relève plutôt des paliers, de l’engrènement ou du passage des aubes. Un 2× dominant à côté d’une orbite en croissant ou en huit indique désalignement ; un pic entre 0,43× et 0,48× sous une orbite instable et dérivante est la signature d’un tourbillon d'huile ; un contenu large bande avec des côtés d’orbite aplatis indique un frottement.
Le sélecteur sous le graphique bascule le spectre entre vitesse et accélération. La vitesse est l’axe à utiliser pour raisonner sur l’orbite, car l’orbite elle-même est tracée à partir des voies de vitesse.
Observer l'orbite à travers une résonance
Une orbite est un instantané à une seule vitesse, et la forme peut changer complètement à quelques centaines de RPM près. L’onglet “Run-down” enregistre au contraire tout le ralentissement : l’amplitude et la phase 1× sont enregistrées en fonction de la vitesse décroissante, une valeur brute par tour sans lissage, jusqu’à un seuil d’arrêt réglable entre 100 et 2000 RPM et fixé par défaut à 300. Une résonance s’annonce par un pic d’amplitude accompagné d’une rotation de phase d’environ 180° — la même vitesse critique qu’un Diagramme de Campbell prédit là où une ligne d’excitation croise une courbe de fréquence naturelle. Le rapport complet de ralentissement conserve l’orbite X-Y capturée à la vitesse de travail à côté de ces courbes, de sorte que la forme et la carte de résonance se retrouvent dans un seul document.
5. Ce que montre un tracé d'orbite
En résumé, un seul tracé d'orbite permet d'obtenir une multitude d'informations en un coup d'œil :
- L'amplitude globale des vibrations de l'arbre.
- – La forme du mouvement de l’arbre, qui permet d’identifier le type de défaut.
- Le sens de la précession, vers l'avant ou vers l'arrière.
- La position moyenne de l'arbre dans le jeu du palier - son axe de l'arbre.
Analysée en conjonction avec le spectre FFT et la forme d'onde temporelle, l'orbite permet à l'analyste d'obtenir un diagnostic très fiable et détaillé du comportement dynamique d'une machine — en combinant le « combien », le « quelle forme » et le « dans quel sens » en une seule image décisive.
