Pochopenie grafu obežnej dráhy hriadeľa vo vibračnej analýze
A obežná dráha hriadeľa je graf, ktorý zobrazuje dráhu opisovanú geometrickým stredom rotujúceho hriadeľa počas jednej alebo viacerých otáčok. Je to dvojrozmerný pohľad na pohyb hriadeľa v jeho vôľa ložiska, akoby ste sa pozerali priamo do konca hriadeľa. Táto výkonná diagnostika sa vytvára namontovaním dvojice bezdotykové sondy 90 stupňov od seba — typicky v konfigurácii X-Y — a vzájomným vynesením ich súčasných signálov výchylky proti sebe namiesto proti času.
1. Prečo je orbitálny diagram taký užitočný
Štandard časový priebeh alebo Spektrum FFT ukazuje vibrácie v jednom smere. Orbitálny diagram kombinuje dva navzájom kolmé smery, a tým poskytuje úplný obraz o dynamickom pohybe hriadeľa, čo analytikom umožňuje vizualizovať skutočný tvar a smer pohybu namiesto toho, aby ho len odvodzovali. Tento ďalší rozmer poskytuje neoceniteľné vodítka na diagnostiku širokej škály porúch, a práve preto je orbita základným kameňom rotorová dynamika analýzy — najmä pre vysokootáčkové, kritické stroje vybavené klznými ložiskami s tekutinovým filmom klzné ložiská, ako sú turbíny, kompresory a veľké generátory.
Keďže snímače merajú výchylku priamo voči ložisku, orbita odhaľuje aj to, kde sa hriadeľ nachádza v rámci svojej vôle, nielen ako ďaleko sa pohybuje — informácia, ktorú snímač namontovaný na telese akcelerometer jednoducho nemôže poskytnúť. Pridanie tachometer alebo Keyphasor značka vyznačí každú otáčku na orbite, čím fixuje jej fáza a robí smer precesie jednoznačným.
2. Ako interpretovať tvary orbity
Tvar, veľkosť a orientácia obežnej dráhy sú priamymi ukazovateľmi síl pôsobiacich na rotor. Zručný analytik dokáže diagnostikovať stav stroja jednoduchým pohľadom na tvar obežnej dráhy.
Kruhová alebo eliptická obežná dráha
Jednoduchá kruhová alebo eliptická orbita, vycentrovaná v ložisku, zvyčajne naznačuje dobre sa správajúci rotor ovládaný jedinou frekvenciou — najčastejšie nevyváženosť. Orbita bude kruhová, ak je tuhosť podpory ložiska rovnaká v oboch smeroch (izotropná), a eliptická, ak sa tuhosť líši vodorovne a zvisle (anizotropná), čo je v praxi veľmi bežné, pretože väčšina strojov je tuhšia vo zvislom smere než vo vodorovnom.
Skreslená obežná dráha v tvare osmičky alebo banánu
Keď je orbita skreslená oproti jednoduchej elipse, pohyb hriadeľa ovplyvňuje viacero frekvencií:
- A „banánová“ alebo polmesiacová obežná dráha je často spájaný s nesprávne zarovnanie, kde sú prítomné frekvencie 1× aj 2×.
- A tvar osmičky je klasickým znakom silnej zložky 2×, učebnicovým indikátorom nevyrovnania hriadeľa. Osmička s vnútornou slučkou často naznačuje závažnejší stav alebo prítomnosť kontaktu (rub).
Obežné dráhy so zalomeniami alebo ostrými rohmi
Prudké zmeny smeru, ploché miesta alebo „zalomenia“ na obežnej dráhe sú silným dôkazom trenie rotora o stator. Ukazujú, že pohyb hriadeľa je momentálne obmedzovaný, keď sa dostáva do kontaktu s nepohyblivým komponentom, akým je ložisko, tesnenie, alebo teleso stroja.
Vysoko nepravidelné obežné dráhy
Orbita, ktorá je nepravidelná, nestabilná alebo sa javí ako zaplnená „šumom“, môže signalizovať závažné mechanické uvoľnenosť, nestabilita vyvolaná tekutinou, ako napríklad olejový vír alebo bič, alebo podmienky turbulentného prúdenia v čerpadle alebo kompresore.
3. Smer precesie: dopredná verzus spätná
Smer, v ktorom sa orbita vykresľuje, vzhľadom na smer otáčania hriadeľa, je sám osebe kľúčovým diagnostickým faktorom:
- Predsunutá precesia: orbita sa vykresľuje v rovnakom smere ako otáčanie hriadeľa. Toto je normálne správanie pre sily, ako je nevyváženosť.
- Spätná precesia: orbita sa vykresľuje proti smeru otáčania hriadeľa. Toto je abnormálny stav a môže naznačovať prasklina v hriadeli, silné drhnutie alebo určité typy nestability vyvolanej kvapalinou.
Rozlíšenie týchto dvoch vyžaduje fázovú značku raz za otáčku; bez nej orbita ukazuje tvar, no nie zmysel, v ktorom je prebiehaná, a diagnostické rozlíšenie sa stráca.
4. Orbita v terénnej diagnostike
Natrvalo inštalované bezdotykové snímače priblíženia napájajúce monitorovací systém sú učebnicovým spôsobom, ako zachytiť orbitu na veľkých kritických strojoch, no základný princíp — dva navzájom kolmé signály posunutia vynesené proti sebe s fázovou referenciou — je rovnako dostupný aj terénnemu inžinierovi. Prenosný dvojkanálový prístroj, ako je Balanset-1A meria synchrónnu amplitúdu a fázu na dvoch rovinách naraz, takže keď orbita alebo spektrum potvrdí, že nevyváženosť je dominantnou silou, rovnaké nastavenie plynule pokračuje až k vyvažovanie na mieste a overeniu opraveného stavu. Keď orbita namiesto toho odhalí nesúosovosť, drhnutie alebo nestabilitu, toto zistenie presmeruje prácu skôr k vyrovnaniu osi alebo mechanickej oprave než k vyvažovaniu.
Orbita výchylky verzus orbita rýchlosti
Tieto dve nie sú rovnaké meranie a rozdiel určuje, čo z obrázka smiete usúdiť. Dvojica snímačov priblíženia sníma polohu hriadeľa výchylka voči ložisku, takže graf je skutočnou mapou toho, kde sa čap nachádza vnútri svojej vôle, a jednosmerná (DC) zložka toho istého signálu dáva os hriadeľa. Prenosný dvojkanálový analyzátor s akcelerometrami upevnenými na skrinky ložísk vykresľuje dva rýchlosť kanály voči sebe, v mm/s: to, čo vidíte, je pohyb skrinky, nie poloha hriadeľa.
Čo prežije zmenu snímača, je geometria. Tvar, orientácia a smer precesie sú určené vzorom síl pôsobiacich na rotor, a nie snímačom, takže sa stále objavujú známe rodiny tvarov — hladká elipsa, keď dominuje 1×, kosáčik alebo tvar 8, keď je prítomná silná 2× zložka, sploštené strany a zalomenia, keď niečo drhne. Čo neprežije, je absolútna poloha: orbita rýchlosti vám nepovie, koľko vôle zostáva, a nemožno ju prepočítať na mikrometre pohybu hriadeľa. Používajte ju v teréne na identifikáciu rodiny poruchy; siahnite po snímačoch priblíženia, keď je otázkou, kde hriadeľ skutočne beží.
Kde žije orbita v softvéri Balanset
Na Balanset-1A je orbita jednou kartou okna merača vibrácií, ktorá sa otvára klávesom F5 z hlavného okna; okno vyžaduje firmvér prístroja 5.5.0 alebo novší. Karta “X-Y Orbit” vykresľuje kanál 1 na jednej osi voči kanálu 2 na druhej v mierke osí 1:1, takže kruh na obrazovke je skutočne kruh, a nie artefakt nerovnakých osí. Na štvorkanálovom Balanset-4A sa pod prvou orbitou kreslí druhá, pre kanály 3 a 4.
Prepínač nad grafom určuje, čo sa kreslí:
| Režim | Čo sa zobrazuje | Kedy je toto správny pohľad |
|---|---|---|
| Unsynced | Surová dráha, bez referencie na otáčku | Tachometer nie je k dispozícii, alebo chcete vidieť všetko, čo signál obsahuje |
| Sync (raw) | Najnovšie otáčky prekryté, zarovnané podľa značky tachometra | Posudzovanie opakovateľnosti — stabilný, uzavretý útvar znamená, že sa pohyb opakuje otáčku po otáčke |
| 1× | Samotná rotačná zložka: čistá elipsa, ktorá zodpovedá hodnotám V·o a F | Potvrdenie vektora nevyváženosti pred vyvážením |
Bez značky tachometra nemajú dva synchronizované režimy s čím sa synchronizovať, program to uvádza v názve grafu, a “Unsynced” sa stáva jediným čestným pohľadom. Toto je praktická podoba tvrdenia z časti 3: bez referencie na otáčku niet ani smeru precesie.
Čítanie čísel vedľa orbity
Dlaždice vedľa grafu nesú tri hodnoty na meraciu rovinu, a spolu sú najrýchlejšou kontrolou zdravého rozumu dostupnou predtým, ako začnete interpretovať tvary:
- V·s — širokopásmová efektívna (RMS) rýchlosť naprieč pracovným pásmom, v mm/s.
- V·o — samotná 1× zložka, pri rotačnej frekvencii, v mm/s.
- F - na fáza tejto 1× zložky, v stupňoch.
Rotačná zložka je konštrukčne súčasťou celku, takže V·o nikdy nemôže prekročiť V·s, a ich pomer predpovedá orbitu skôr, ako sa na ňu pozriete. Keď je V·o blízko V·s, takmer všetka energia je na 1×, orbita sa scvrkne na čistú elipsu, a nevyváženosť je dominantnou silou. Keď je V·o výrazne menšie, rozdiel tvoria harmonické a širokopásmový šum — a práve tento zvyšok ohýba elipsu do kosáčikov, tvarov 8 a zalomení opísaných v časti 2. Silne skreslená orbita nahlásená spolu s V·o ≈ V·s je rozpor, a prístrojové vybavenie treba skontrolovať ako prvé.
Pod každou rovinou je pruh stability: sivý, kým sa hodnota ešte ustaľuje, zelený, keď variačný koeficient za posledných dvanásť hodnôt prúdu klesne pod 10 %, oranžový, keď rozptyl presiahne 20 %. Orbita zachytená, kým je tento pruh oranžový, nie je diagnóza — je to fotografia stroja, ktorý sa ešte neustálil.
Potvrdenie tvaru voči spektru

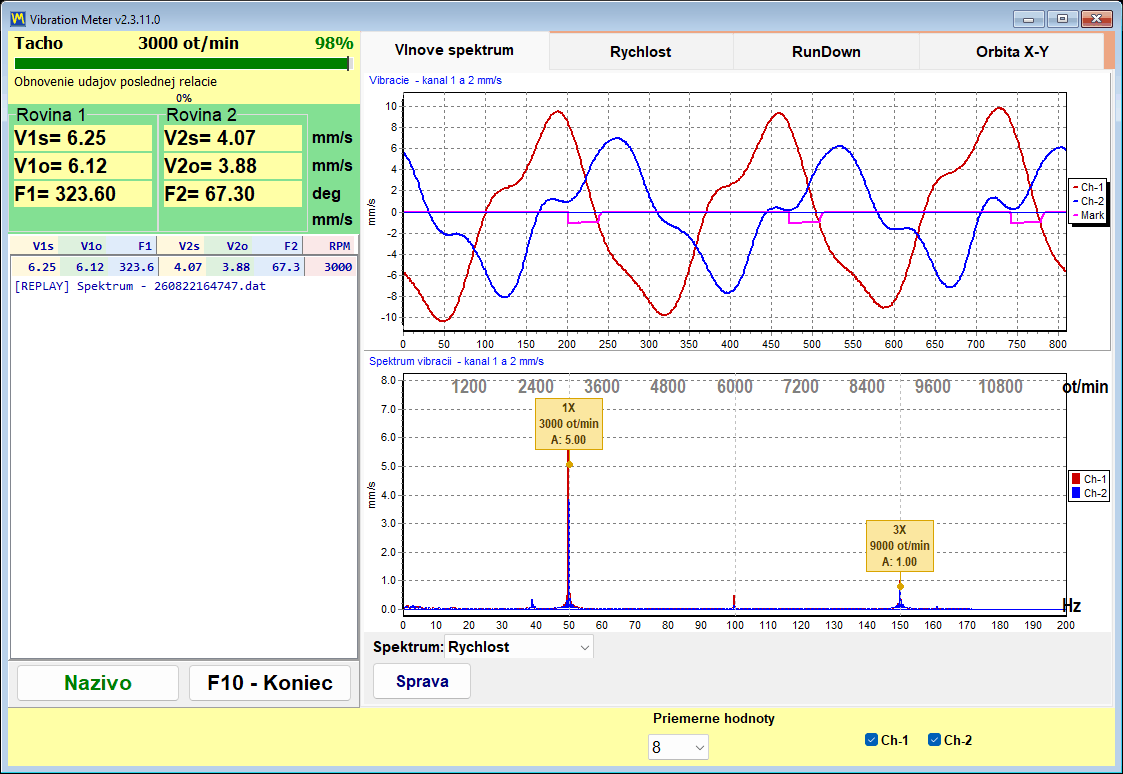

Orbita vám hovorí, že niečo skresľuje elipsu; spektrum vám hovorí, ktorý rád je za to zodpovedný. Karta “Wave Spectrum” toho istého okna zobrazuje priebeh vlny hore a spektrum rýchlosti dole, s prerušovanými vodidlami umiestnenými na presných násobkoch nameraných otáčok, a nie na najbližšom vysokom stĺpci — takže vrchol, ktorý minie svoju značku, vôbec nie je harmonickou otáčok hriadeľa a patrí namiesto toho ložiskám, ozubenému záberu alebo prechodu lopatiek. Dominantná 2× zložka popri orbite v tvare kosáčika alebo 8 poukazuje na nesprávne zarovnanie; vrchol medzi 0,43× a 0,48× pod driftujúcou, nestabilnou orbitou je podpisom olejový vír; širokopásmový obsah so sploštenými stranami orbity poukazuje na trieť.
Volič pod grafom prepína spektrum medzi rýchlosťou a zrýchlením. Rýchlosť je os, ktorú treba použiť pri úvahách o orbite, pretože samotná orbita je vykreslená z kanálov rýchlosti.
Sledovanie orbity cez rezonanciu
Orbita je snímka pri jedných otáčkach a tvar sa môže úplne zmeniť o niekoľko stoviek otáčok ďalej. Karta “Run-down” namiesto toho zaznamenáva celý dobeh: 1× amplitúda a fáza sa zaznamenávajú oproti klesajúcim otáčkam, jedna surová hodnota na otáčku bez vyhladzovania, až po prah zastavenia, ktorý možno nastaviť kdekoľvek medzi 100 a 2000 ot/min a predvolene je 300. Rezonancia sa ohlási ako vrchol amplitúdy sprevádzaný fázovou rotáciou približne 180° — rovnaké kritické otáčky, ktoré Campbellov diagram predpovedá tam, kde budiaca priamka pretína krivku vlastnej frekvencie. Kompletná správa o dobehu uchováva X-Y orbitu zachytenú pri prevádzkových otáčkach spolu s týmito krivkami, takže tvar a mapa rezonancie sa ocitnú v jednom dokumente.
5. Čo ukazuje graf orbity
Stručne povedané, jediný graf orbity poskytuje na prvý pohľad množstvo informácií:
- Celková amplitúda vibrácií hriadeľa.
- – Tvar pohybu hriadeľa, ktorý pomáha identifikovať typ poruchy.
- Smer precesie, dopredný alebo spätný.
- Priemernú polohu hriadeľa v rámci ložiskovej vôle — jeho os hriadeľa.
Analyzovaná v spojení s FFT spektrom a časovým priebehom umožňuje orbita analytikovi dospieť k vysoko spoľahlivému a podrobnému diagnóza dynamického správania stroja — spájajúcemu “koľko,” “aký tvar” a “ktorým smerom” do jedného rozhodujúceho obrazu.
