Võlli orbiidi graafiku mõistmine vibratsioonianalüüsis
A võlli orbiit on graafik, mis näitab pöörlevate võlli geomeetrilise keskme poolt ühe või mitme pöörde jooksul läbitud trajektoori. See on kahemõõtmeline vaade võlli liikumisele tema laagri kliirens, nagu vaataksite otse piki võlli otsa. See võimas diagnostikavahend luuakse kahe kontaktivaba lähedusandurid 90 kraadi teineteise suhtes — tavaliselt X-Y konfiguratsioonina — ning nende samaegseid nihkesignaale kantakse üksteise suhtes, mitte aga ajalise teljega.
1. Miks orbiidigraafik on nii kasulik
A standard aja lainekuju või FFT spekter shows vibratsioon ühes suunas. Orbiidigraafik ühendab kaks risti asetsevat suunda, et anda täielik pilt võlli dünaamilisest liikumisest, võimaldades analüütikutel visualiseerida liikumise tegelikku kuju ja suunda, mitte ainult seda järeldada. See lisadimensioon annab hindamatuid vihjeid paljude rikete diagnoosimiseks, mistõttu on orbiit rotor-dynamic analüüsi nurgakivi — eriti kiirpöörlevatele, kriitilistele masinatele, mis on varustatud hüdrodynamiliste liuglaagrid, nagu turbiinid, kompressorid ja suured generaatorid.
Kuna andurid mõõdavad nihket otse laagri suhtes, näitab orbiit ka seda, kus võll asub oma kliirensruumis, mitte ainult kui palju see liigub — teave, mida korpusele paigaldatud kiirendusmõõtur pole lihtsalt võimalik pakkuda. Lisades tahhomeeter või võtmefaasor märk trükib iga pöörde orbiidile, fikseerides selle faas ja muutes pretsessiooni suuna üheselt mõistetavaks.
2. Kuidas tõlgendada orbiidikujusid
Orbiidi kuju, suurus ja orientatsioon on rootorile mõjuvate jõudude otsesed näitajad. Oskuslik analüütik saab masina seisukorda diagnoosida lihtsalt orbiidi kuju vaadates.
Ring- või elliptiline orbiit
Lihtne ringikujuline või elliptiline orbiit, mis on laagri suhtes tsentreeritud, viitab tavaliselt hästi käituvale rootorile, mida domineerib üksik sagedus — enamasti tasakaalutus. Orbiit on ringikujuline, kui laagri tugijäikus on mõlemas suunas ühesugune (isotroopne), ja elliptiline, kui jäikus horisontaal- ja vertikaalsuunas erineb (anisotroopne) — see on praktikas väga levinud, kuna enamik masinaid on vertikaalselt jäigemad kui horisontaalselt.
Moonutatud, kaheksakujuline või banaanikujuline orbiit
Kui orbiit on lihtsast ellipsist moonutatud, mõjutavad võlli liikumist mitmed sagedused:
- A „Banaani” või poolkuu kujuline orbiit on sageli seotud joondusviga, kus on esindatud nii 1× kui ka 2× sagedused.
- A kaheksakujuline kuju on klassikaline märk tugevast 2× komponendist — õpikust tuntud võlli kõrvalekalde indikaator. Kaheksaga kujutis sisemise silmusega viitab sageli raskemale olukorrale või hõõrdumise esinemisele.
Orbiidid, millel on kõverused või teravad nurgad
Järsud suuna muutused, lamedad laigud või orbiidi „kõverdused“ on tugevad tõendid rootori ja staatori hõõrdumine. Need näitavad, et võlli liikumine on hetkeks piiratud, kuna see puutub kokku paigalseisva komponendiga, nagu laager, pitsat, või masina korpus.
Väga ebakorrapärased orbiidid
Ebakorrapärane, ebastabiilne või “müraga” täidetud orbiit võib viidata tõsisele mehaanilisele lõtvus, vedelikust tingitud ebastabiilsus nagu õli keeris või whip, või turbulentsetele voolamistingimustele pumba või kompressori korral.
3. Pretsessiooni suund: edasi vs tagasi
Suund, milles orbiiti joonistatakse võlli pöörlemissuunaga võrreldes, on ise oluline diagnostiline tegur:
- Edasiliikumine: orbiit kulgeb võlli pöörlemisega samas suunas. See on normaalne käitumine jõudude korral, nagu tasakaalustamatus.
- Vastupidine pretsessioon: orbiit kulgeb vastupidises suunas võlli pöörlemisele. See on ebanormaalne seisund ja võib viidata võlli pragu, tõsisele hõõrdumisele või teatud tüüpi vedeliku põhjustatud ebastabiilsusele.
Kahe eristamiseks on vajalik ühekordne faasimärk ühe pöörde kohta; ilma selleta näitab orbiit küll kuju, kuid mitte seda, millises suunas seda läbitakse, ning diagnostiline erinevus läheb kaduma.
4. Orbiit välidiagnostikas

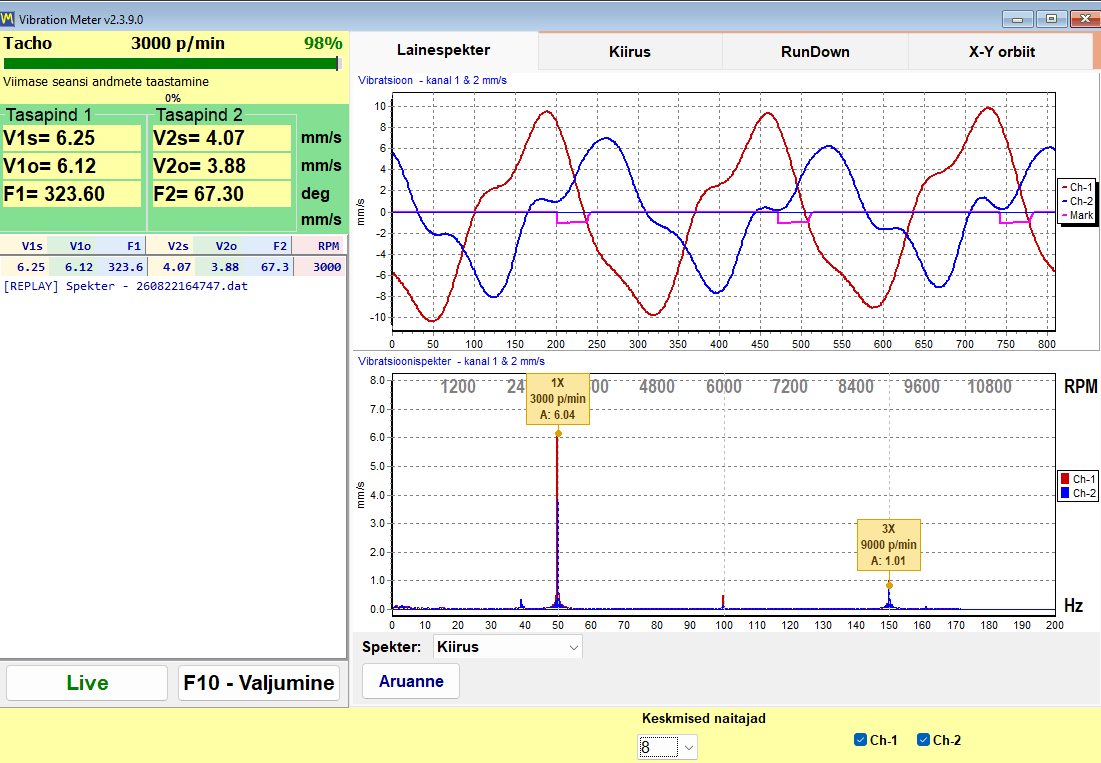

Püsivalt paigaldatud lähedusandurid, mis toitavad seiresüsteemi, on õpiku kohaseks viisiks orbiidi salvestamiseks suurtel kriitilise tähtsusega masinatel, kuid põhimõte — kaks risti asuvat nihkesignaali, mis on joonistatud üksteise suhtes koos faasiviitega — on võrdselt kättesaadav ka väliinsenerile. Kahekanaliline kaasaskantav instrument, nagu Balanset-1A mõõdab sünkroonset amplituudi ja faasi kahes tasandis korraga, nii et kui orbiit või spekter on kinnitanud, et tasakaalutus on domineeriv jõud, kandub sama seadistus otse üle põllu tasakaalustamine ja korrigeeritud seisundi kontrollimiseks. Kui orbiit paljastab hoopis joondamisvea, hõõrdumise või ebastabiilsuse, suunab see leid töö joondamise või mehaanilise paranduse poole, mitte tasakaalustamise poole.
5. Mida orbiidi graafik näitab
Kokkuvõttes annab üks orbiidi graafik esmapilgul rikkaliku teabe:
- Võlli vibratsiooni üldine amplituud.
- – Võlli liikumise kuju, mis aitab tuvastada rikke tüüpi.
- Pretsessiooni suund — edasi või tagasi.
- Võlli keskmine asend laagri kliirensil — selle võlli keskjoon.
FFT spektri ja ajasignaliga koos analüüsituna võimaldab orbiit analüütikul jõuda väga kindla ja detailse diagnoos masina dünaamilise käitumise kohta — ühendades "kui palju", "mis kuju" ja "mis suunas" üheks otsustavaks pildiks.
