Förstå axelomloppsdiagrammet i vibrationsanalys
A axelomloppsbana är ett diagram som visar den bana som ett roterande axels geometriska centrum ritar under ett eller flera varv. Det är en tvådimensionell bild av axelns rörelse inom sitt lagerspel, som om du tittade rakt in längs axelns ände. Denna kraftfulla diagnostikmetod skapas genom att montera ett par beröringsfria närhetsprober 90 grader isär — vanligtvis i en X-Y-konfiguration — och plotta deras simultana förflyttningssignaler mot varandra i stället för mot tid.
1. Varför orbitdiagrammet är så användbart
A standard tidsvågform eller FFT-spektrum shows vibrationer i en enda riktning. Orbitdiagrammet kombinerar två vinkelräta riktningar för att ge en fullständig bild av axelns dynamiska rörelse, vilket låter analytiker visualisera den faktiska formen och riktningen av rörelsen i stället för att härleda den. Den extra dimensionen ger ovärderliga ledtrådar för att diagnostisera ett brett spektrum av fel, vilket är anledningen till att orbiten är en hörnsten i rotordynamisk analys — särskilt för högvarviga, kritiska maskiner utrustade med fluidfilms- glidlager, såsom turbiner, kompressorer och stora generatorer.
Eftersom sonderna mäter förflyttningen direkt mot lagret avslöjar banan också var axeln befinner sig inom sitt spel, inte bara hur långt den rör sig — information som en höljesmonterad accelerometer helt enkelt inte kan tillhandahålla. Om man lägger till en varvräknare eller Keyfasor märket stämplar varje varv på banan och fixerar dess fas och gör precessionens riktning entydig.
2. Hur man tolkar banformer
Formen, storleken och orienteringen av banan är direkta indikatorer på de krafter som verkar på rotorn. En skicklig analytiker kan diagnostisera en maskins tillstånd genom att helt enkelt titta på banans form.
Cirkulär eller elliptisk bana
En enkel cirkulär eller elliptisk bana, centrerad i lagret, indikerar vanligtvis en välbetedd rotor dominerad av en enda frekvens — oftast obalans. Banan är cirkulär om lagerstödets styvhet är densamma i båda riktningarna (isotropisk) och elliptisk om styvheten skiljer sig horisontellt och vertikalt (anisotropisk), vilket är mycket vanligt i praktiken eftersom de flesta maskiner är styvare vertikalt än horisontellt.
Förvrängd, åttåttformad eller bananformad bana
När banan är förvrängd från en enkel ellips påverkar flera frekvenser axelns rörelse:
- A "banan"- eller halvmåneformad bana är ofta förknippad med feljustering, där både 1× och 2× frekvenser förekommer.
- A figur 8-form är ett klassiskt tecken på en stark 2×-komponent, ett läroboksindikatorindikation på axelfelriktnig. En åtta med en inre slinga tyder ofta på ett allvarligare tillstånd eller förekomst av gnidning.
Banor med veck eller skarpa hörn
Skarpa riktningsförändringar, platta fläckar eller "knycklar" i omloppsbanan är starka bevis på en rotor-till-stator-gnidning. De visar att axelns rörelse tillfälligt begränsas när den kommer i kontakt med en stationär komponent, t.ex. ett lager, en seal, eller maskinens hölje.
Mycket oregelbundna banor
En bana som är oförutsägbar, instabil eller verkar fylld med “brus” kan signalera allvarlig mekanisk löshet, vätskeorsakad instabilitet såsom oljevirvel eller piska, eller turbulenta flödesförhållanden i en pump eller kompressor.
3. Precessionens riktning: Framåt vs Bakåt
Den riktning i vilken banan spåras, relativt axelrotationens riktning, är i sig en viktig diagnostisk faktor:
- Framåtriktad precession: banan spåras i samma riktning som axelrotationen. Detta är det normala beteendet för krafter som obalans.
- Omvänd precession: banan spåras i motsatt riktning mot axelrotationen. Detta är ett onormalt tillstånd och kan indikera en axelspricka, allvarlig gnidning eller vissa typer av vätskeorsakad instabilitet.
Att skilja de två åt kräver fasmärket för ett varv per revolution; utan det visar orbiten formen men inte den riktning i vilken den genomlöps, och den diagnostiska distinktionen går förlorad.
4. Orbiten vid fältdiagnostik

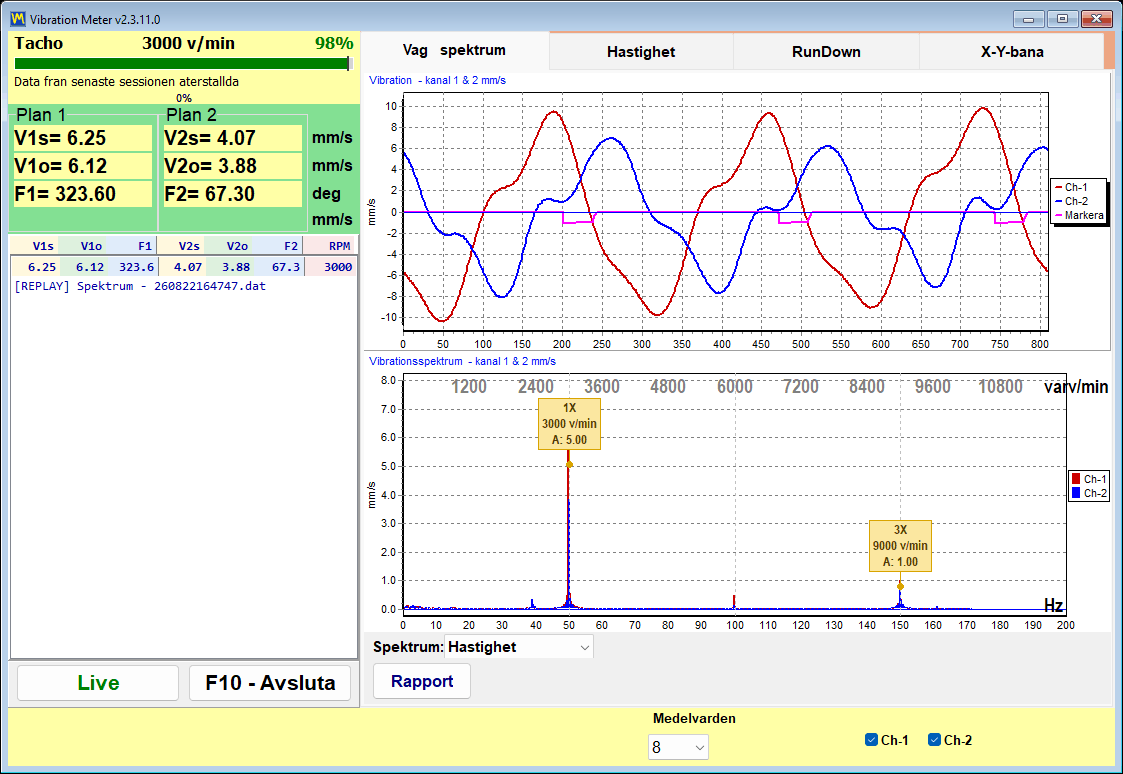

Permanent installerade närhetssensorer kopplade till ett övervakningssystem är lärobokens metod för att registrera en orbit på stora kritiska maskiner, men den grundläggande principen — två vinkelräta förflyttningssignaler plottade mot varandra med en fasreferens — är lika tillgänglig för fältingenjören. Ett bärbart tvåkanalsinstrument som Balanset-la mäter synkron amplitud och fas i två plan samtidigt, så när en orbit eller ett spektrum har bekräftat att obalans är den dominerande kraften, bär samma uppsättning rakt igenom till fältbalansering och verifiering av det korrigerade tillståndet. När orbiten i stället avslöjar obalans i inriktningen, gnidning eller instabilitet, leder det fyndet om arbetet mot inriktning eller en mekanisk åtgärd snarare än balansering.
5. Vad ett orbitdiagram visar
Sammanfattningsvis ger ett enda orbitdiagram en mängd information i en enda blick:
- Den totala amplituden för axelvibrationen.
- – Formen på axelns rörelse, vilket hjälper till att identifiera förkastningstypen.
- Precessionens riktning, framåt eller bakåt.
- Axelns genomsnittliga läge inom lagerutrymmet — dess axelns centrumlinje.
Analyserad tillsammans med FFT-spektrumet och tidssignalen låter orbiten en analytiker nå en mycket säker och detaljerad diagnos av en maskins dynamiska beteende — som kombinerar “hur mycket,” “vilken form” och “i vilken riktning” till en avgörande bild.
