Pochopení grafu oběžné dráhy hřídele ve vibrační analýze
A oběžná dráha hřídele je diagram znázorňující dráhu, kterou opisuje geometrický střed rotujícího hřídele během jedné nebo více otáček. Jedná se o dvourozměrné zobrazení pohybu hřídele uvnitř svého vůle ložiska, jako byste se dívali přímo podél osy hřídele. Tato výkonná diagnostická metoda se vytváří montáží dvojice bezkontaktních induktivní sondy rozmístěných 90 stupňů od sebe — zpravidla v konfiguraci X-Y — a vzájemným vynesením jejich simultánních signálů posunutí místo jejich vynesení v závislosti na čase.
1. Proč je orbitální diagram tak užitečný
Standard časový průběh nebo Spektrum FFT ukazuje vibrace v jednom směru. Orbitální diagram kombinuje dva kolmé směry a poskytuje úplný obraz dynamického pohybu hřídele, což analytikům umožňuje vizualizovat skutečný tvar a směr pohybu místo jeho odvozování. Tato další dimenze poskytuje neocenitelné vodítko pro diagnostiku širokého spektra závad, a proto je orbit základním nástrojem rotor-dynamický analýzy — zejména pro vysokorychlostní, kritická zařízení vybavená hydrodynamickými kluzná ložiska, jako jsou turbíny, kompresory a velké generátory.
Protože sondy měří posunutí přímo vůči ložisku, orbit rovněž odhaluje, kde se hřídel nachází v rámci své vůle, nejen jak daleko se pohybuje — informace, kterou na skříni namontovaný akcelerometr prostě nemůže poskytnout. Přidání značky ze zařízení zvaného tachometr nebo Keyphasor razí každou otáčku do orbitu, čímž se ustaluje jeho fáze a jednoznačně určuje směr precese.
2. Jak interpretovat tvary orbitů
Tvar, velikost a orientace oběžné dráhy jsou přímými ukazateli sil působících na rotor. Zkušený analytik může diagnostikovat stav stroje pouhým pohledem na tvar oběžné dráhy.
Kruhová nebo eliptická dráha
Jednoduchý kruhový nebo eliptický orbit vystředěný v ložisku obvykle indikuje správně se chovající rotor ovládaný jedinou frekvencí — nejčastěji nevyváženost. Oběžná dráha bude kruhová, pokud je tuhost ložiskové podpory stejná v obou směrech (izotropní), a eliptická, pokud se tuhost v horizontálním a vertikálním směru liší (anizotropní), což je v praxi velmi časté, protože většina strojů je tužší ve vertikálním směru než v horizontálním.
Zkreslená oběžná dráha ve tvaru osmičky nebo banánu
Pokud je oběžná dráha zkreslena od jednoduché elipsy, ovlivňuje pohyb hřídele více frekvencí:
- A „banánová“ nebo půlměsícovitá oběžná dráha je často spojena s nesouosost, kde jsou přítomny jak frekvence 1×, tak 2×.
- A tvar osmičky je klasickým příznakem silné složky 2×, učebnicovým ukazatelem nesouososti hřídele. Tvar osmičky s vnitřní smyčkou často naznačuje závažnější stav nebo přítomnost otěru.
Oběžné dráhy se zalomeními nebo ostrými rohy
Prudké změny směru, plochá místa nebo "zalomení" v oběžné dráze jsou silným důkazem tření rotoru o stator. Ukazují, že pohyb hřídele je v okamžiku kontaktu se stacionární součástí, jako je ložisko, těsnění, nebo skříň stroje, přechodně omezován.
Vysoce nepravidelné oběžné dráhy
Oběžná dráha, která je erratická, nestabilní nebo se jeví jako zaplněná “šumem”, může signalizovat závažnou mechanickou vůle, nestabilitu vyvolanou kapalinou, jako například olejový vír nebo bič, nebo podmínky turbulentního proudění v čerpadle či kompresoru.
3. Směr precese: dopředná vs. zpětná
Směr, ve kterém je oběžná dráha opisována ve vztahu ke směru otáčení hřídele, je sám o sobě klíčovým diagnostickým faktorem:
- Precesní pohyb vpřed: oběžná dráha se opisuje ve stejném směru jako otáčení hřídele. Jde o normální chování při silách, jako je nevyváženost.
- Zpětná precese: oběžná dráha se opisuje v opačném směru než otáčení hřídele. Jde o abnormální stav, který může indikovat prasklina v hřídeli, závažný otěr nebo určité typy nestability vyvolané kapalinou.
K rozlišení obou stavů je nezbytná fázová značka jednou za otáčku; bez ní zobrazuje oběžná dráha pouze tvar, nikoli smysl, ve kterém je opisována, a diagnostické rozlišení je ztraceno.
4. Oběžná dráha v terénní diagnostice
Trvale instalované bezkontaktní sondy napájející monitorovací systém jsou učebnicovým způsobem, jak zachytit oběžnou dráhu na velkých kritických strojích, ale základní princip — dva kolmé signály výchylky vynesené vzájemně s fázovou referencí — je stejně dostupný terénnímu technikovi. Přenosný dvoukanálový přístroj, jako je Balanset-1A měří synchronní amplitudu a fázi ve dvou rovinách současně, takže jakmile oběžná dráha nebo spektrum potvrdí, že nevyváženost je dominantní silou, stejné nastavení pokračuje přímo do vyvažování na místě a ověření opraveného stavu. Pokud oběžná dráha naopak odhalí nesouosost, otěr nebo nestabilitu, tento poznatek přesměruje práci k nastavení souososti nebo mechanické opravě, nikoli k vyvažování.
Orbita výchylky vs. orbita rychlosti
Nejde o stejné měření a právě tento rozdíl určuje, co si z obrázku smíte odvodit. Dvojice bezdotykových (proximity) sond snímá polohu hřídele výchylka vůči ložisku, takže graf je skutečnou mapou toho, kde se čep uvnitř vůle nachází, a stejnosměrná (DC) složka téhož signálu udává osová čára hřídele. Přenosný dvoukanálový analyzátor s akcelerometry upevněnými na tělesech ložisek vykresluje dva rychlost kanály proti sobě, v mm/s: vidíte pohyb tělesa ložiska, nikoli polohu hřídele.
Změnou snímače zůstává zachována geometrie. Tvar, orientace a směr precese jsou dány rozložením sil působících na rotor, nikoli snímačem, takže se stále objevují známé rodiny tvarů — hladká elipsa při dominanci 1×, srpek nebo osmička při silné 2× složce, zploštělé strany a zlomy při dření. Nezachovává se absolutní poloha: rychlostní orbita neřekne, kolik vůle ještě zbývá, a nelze ji převést na mikrometry pohybu hřídele. V terénu ji použijte k identifikaci rodiny poruchy; bezdotykové sondy sáhněte tehdy, když jde o to, kde se hřídel skutečně pohybuje.
Kde orbitu najdete v softwaru Balanset
Na přístroji Balanset-1A je orbita jednou ze záložek okna vibrometru, které se otevírá klávesou F5 z hlavního okna; okno vyžaduje firmware zařízení 5.5.0 nebo novější. Záložka „X-Y Orbit" vykresluje kanál 1 na jedné ose proti kanálu 2 na druhé ose v měřítku os 1:1, takže kruh na obrazovce je skutečně kruh, a ne artefakt nestejných os. Na čtyřkanálovém Balanset-4A je pod první orbitou vykreslena druhá, pro kanály 3 a 4.
Přepínač nad grafem určuje, co se vykresluje:
| Režim | Co se vykresluje | Kdy je to správný pohled |
|---|---|---|
| Unsynced | Surová trajektorie bez reference na otáčku | Tachometr není k dispozici, nebo chcete vidět vše, co signál obsahuje |
| Sync (raw) | Poslední otáčky překryté přes sebe, zarovnané podle značky tachometru | Posouzení opakovatelnosti — stabilní, uzavřený tvar znamená, že se pohyb otáčku od otáčky opakuje |
| 1× | Pouze rotační složka: čistá elipsa odpovídající hodnotám V·o a F | Potvrzení vektoru nevyváženosti před vyvažováním |
Bez značky tachometru nemají oba synchronizované režimy vůči čemu synchronizovat, program to uvádí přímo v nadpisu grafu, a jediným poctivým pohledem zůstává „Unsynced". Jde o praktickou podobu tvrzení z oddílu 3: bez reference jednou za otáčku není znám ani směr precese.
Čtení čísel vedle orbity
Dlaždice vedle grafu nesou tři hodnoty pro každou měřicí rovinu a společně tvoří nejrychlejší kontrolu smysluplnosti, než se pustíte do interpretace tvarů:
- V·s — širokopásmová efektivní (RMS) rychlost v pracovním pásmu, v mm/s.
- V·o — pouze složka 1× při otáčkové frekvenci, v mm/s.
- F — fáze této složky 1×, ve stupních.
Rotační složka je z podstaty součástí celku, takže V·o nikdy nemůže překročit V·s, a poměr mezi nimi predikuje tvar orbity ještě dřív, než se na ni podíváte. Když se V·o blíží V·s, téměř veškerá energie je na 1×, orbita se scvrkne na čistou elipsu a nevyváženost je dominantní silou. Když je V·o výrazně menší, rozdíl tvoří harmonické složky a širokopásmový šum — a právě tento zbytek deformuje elipsu do srpků, osmiček a zlomů popsaných v oddílu 2. Silně zdeformovaná orbita hlášená společně s V·o ≈ V·s je rozpor a jako první je třeba zkontrolovat přístrojové vybavení.
Pod každou rovinou je ukazatel stability: šedý, dokud se hodnota ještě ustaluje, zelený, jakmile variační koeficient posledních dvanácti hodnot proudu klesne pod 10 %, oranžový, když rozptyl přesáhne 20 %. Orbita zachycená v okamžiku, kdy je ukazatel oranžový, není diagnóza — je to jen snímek stroje, který se ještě neustálil.
Potvrzení tvaru pomocí spektra

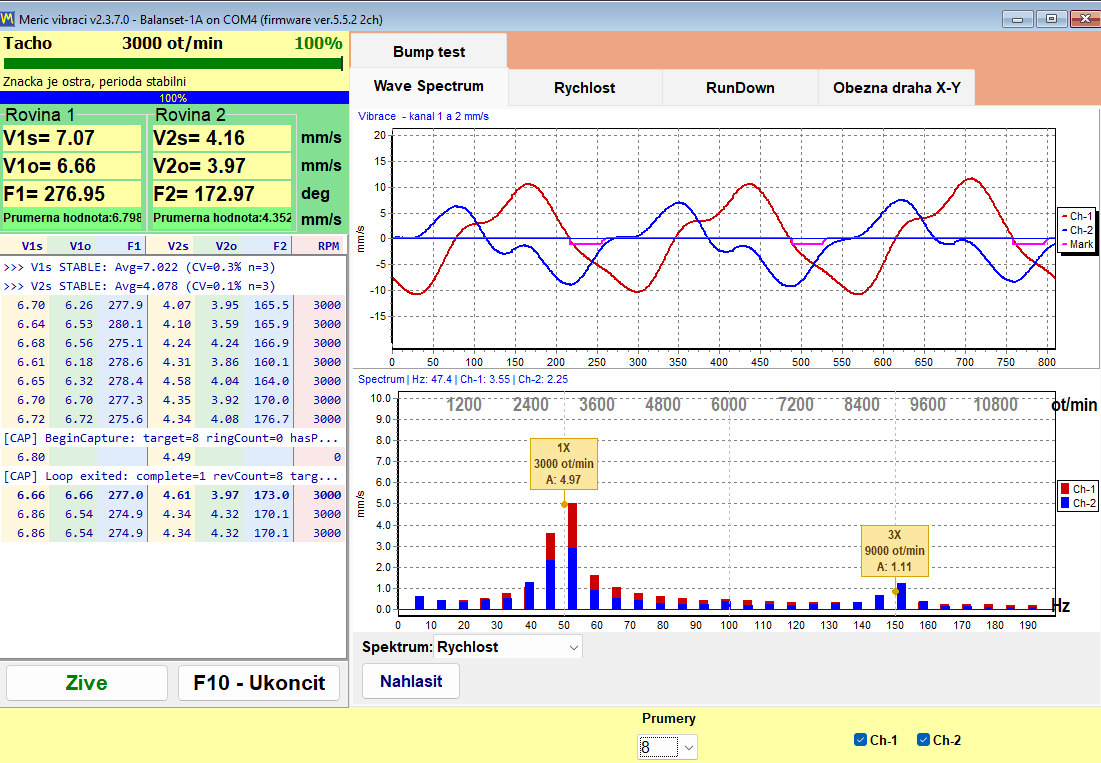

Orbita říká, že něco deformuje elipsu; spektrum říká, který řád za to odpovídá. Záložka „Wave Spectrum" téhož okna zobrazuje nahoře časový průběh a dole rychlostní spektrum, s čárkovanými vodítky umístěnými přesně na násobcích naměřených otáček, nikoli na nejbližším vysokém sloupci — takže vrchol, který mine svou značku, vůbec není harmonickou otáčkové frekvence a patří spíše ložiskům, ozubení nebo průchodu lopatek. Dominantní 2× vedle srpkovité nebo osmičkové orbity ukazuje na nesouosost; vrchol mezi 0,43× a 0,48× pod bloudivou, nestabilní orbitou je typickým projevem olejový vír; širokopásmový obsah se zploštělými stranami orbity ukazuje na otěr.
Volič pod grafem přepíná spektrum mezi rychlostí a zrychlením. Při úvahách o orbitě používejte osu rychlosti, protože samotná orbita je vykreslena z rychlostních kanálů.
Sledování orbity při průchodu rezonancí
Orbita je snímek při jedněch otáčkách a její tvar se může o pár set otáček dál úplně změnit. Záložka „Run-down" místo toho zaznamenává celý doběh: amplituda a fáze 1× se zapisují proti klesajícím otáčkám, jedna surová hodnota na otáčku bez vyhlazování, až po práh zastavení, který lze nastavit kdekoli mezi 100 a 2000 ot/min a jehož výchozí hodnota je 300. Rezonance se projeví jako vrchol amplitudy doprovázený otočením fáze zhruba o 180° — stejná kritická otáčka, kterou Campbellův diagram predikuje jako místo, kde budicí přímka protíná křivku vlastní frekvence. Kompletní zpráva o doběhu uchovává vedle těchto křivek i orbitu X-Y zachycenou při pracovních otáčkách, takže tvar orbity a mapa rezonancí skončí v jednom dokumentu.
5. Co zobrazuje diagram oběžné dráhy
Stručně řečeno, jediný graf oběžné dráhy poskytuje na první pohled velké množství informací:
- Celková amplituda vibrací hřídele.
- – Tvar pohybu hřídele, který pomáhá identifikovat typ poruchy.
- Směr precese, přímý nebo zpětný.
- Průměrná poloha hřídele v mezivůli ložiska — jeho osová čára hřídele.
Analyzováno ve spojení s FFT spektrem a časovým průběhem, graf oběžné dráhy umožňuje analytikovi dosáhnout velmi spolehlivé a podrobné diagnóza dynamického chování stroje — kombinuje “jak moc,” “jaký tvar” a “jakým směrem” do jednoho rozhodujícího obrazce.
