Razumevanje diagrama orbite gredi pri analizi vibracij
A orbita gredi je diagram, ki prikazuje pot, ki jo sledi geometrično središče vrteče se gredi med eno ali več revolucijami. Je dvodimenzionalni pogled na gibanje gredi znotraj njene zračnost ležaja, kot da bi gledali naravnost vzdolž konca gredi. Ta zmogljiva diagnostična metoda se ustvari z namestitvijo para brezkontaktnih bližinske sonde 90 stopinj narazen — tipično v konfiguraciji X-Y — in z risanjem njunih sočasnih signalov premika drug proti drugemu namesto glede na čas.
1. Zakaj je diagram orbite tako koristen
Standardni časovni potek signala ali Spekter FFT prikazuje vibracije v eni smeri. Diagram orbite združuje dve pravokotni smeri, da zagotovi popolno sliko dinamičnega gibanja gredi, kar analitikom omogoča vizualizacijo dejanske oblike in smeri gibanja namesto sklepanja o njej. Ta dodatna dimenzija zagotavlja neprecenljive namige za diagnosticiranje širokega spektra napak, zato je orbita temelj rotorsko-dinamični analiza — zlasti za visokohitrostne, kritične stroje z oljnimi drsnimi ležaji drsni ležaji, kot so turbine, kompresorji in veliki generatorji.
Ker sonde neposredno merijo pomik glede na ležaj, orbita razkrije tudi položaj gredi znotraj ležajne reže, ne le obseg njenega gibanja — informacija, ki jo ohišno nameščen merilnik pospeška preprosto ne more zagotoviti. Dodajanje tahometer ali Keyphasor oznaka na vsaki vrtljaj vtisne na orbito in določi njen faza ter nedvoumno določi smer precesije.
2. Kako razlagati oblike orbit
Oblika, velikost in orientacija orbite so neposredni kazalniki sil, ki delujejo na rotor. Izkušen analitik lahko diagnosticira stanje stroja že s preprostim pogledom na obliko orbite.
Krožna ali eliptična orbita
Preprosta krožna ali eliptična orbita, osrediščena v ležaju, praviloma kaže na pravilno delujoč rotor, v katerem prevladuje ena sama frekvenca — najpogosteje neuravnoteženost. Orbita bo krožna, če je togost ležajne podpore enaka v obeh smereh (izotropna), in eliptična, če se togost horizontalno in vertikalno razlikuje (anizotropna), kar je v praksi zelo pogosto, saj so stroji navadno togi v vertikalni smeri bolj kot v horizontalni.
Popačena orbita v obliki osmice ali banane
Ko je orbita popačena glede na preprosto elipso, na gibanje gredi vplivajo več frekvenc:
- A "bananina" ali polmesečasta orbita je pogosto povezano z neporavnanost gredi, kjer sta prisotni tako frekvenca 1× kot 2×.
- A oblika osmice je klasično znamenje močne komponente 2×, učbeniški kazalnik neporavnanosti gredi. Figura-8 z notranjo zanko pogosto nakazuje hujše stanje ali prisotnost trenja ob kontaktu.
Orbite z zavoji ali ostrimi vogali
Ostre spremembe smeri, ploske lise ali "pregibi" v orbiti so močan dokaz za trenje med rotorjem in statorjem. Kažejo, da je gibanje gredi za trenutek omejeno med stikom z mirujočo komponento, kot je ležaj, tesnilo, ali ohišje stroja.
Zelo nepravilne orbite
Orbita, ki je neenakomerna, nestabilna ali videti zapolnjena z “šumom”, lahko opozarja na hudo mehansko ohlapnost, nestabilnosti, ki jo povzroči tekočina, kot je oljni vrtinec ali bič, ali turbulentne pogoje pretoka v črpalki ali kompresorju.
3. Smer precesije: naprej ali nazaj
Smer, v kateri se orbita izrisuje glede na smer vrtenja gredi, je sama po sebi ključni diagnostični dejavnik:
- Precesija v smeri vrtenja: orbita se izrisuje v isti smeri kot vrtenje gredi. To je normalno obnašanje pri silah, kot je neuravnoteženost.
- Obratna precesija: orbita se izrisuje v nasprotni smeri vrtenja gredi. To je nenormalno stanje in lahko kaže na razpoka gredi, hudo trenje ob kontaktu ali določene vrste nestabilnosti, ki jih povzroča fluid.
Za razlikovanje med njima je potrebna fazna oznaka enkrat na vrtljaj; brez nje orbita prikazuje obliko, ne pa smeri, v kateri je bila prepotovana, in diagnostično razlikovanje je izgubljeno.
4. Orbita pri terenski diagnostiki
Trajno nameščene bližinske sonde, ki napajajo nadzorni sistem, so učbeniški način zajemanja orbite na velikih kritičnih strojih, vendar je osnovno načelo — dva pravokotna signala premika, izrisana drug proti drugemu s fazno referenco — enako dostopno terenskemu inženirju. Prenosni dvokanalski instrument, kot je Balanset-1A hkrati meri sinhronsko amplitudo in fazo na dveh ravninah, tako da ko orbita ali spekter potrdi, da je neuravnoteženost prevladujoča sila, ista konfiguracija neposredno vodi do uravnoteženje na terenu in preverjanja popravljenega stanja. Ko orbita namesto tega razkrije neporavnanost, trenje ali nestabilnost, ta ugotovitev preusmeri delo k poravnavi ali mehanskemu popravilu namesto k uravnoteženju.
Orbita pomika proti orbiti hitrosti
Ti dve meritvi nista isto, razlika pa določa, kaj sploh smete sklepati iz slike. Par brezkontaktnih (proximity) sond bere premik gredi glede na ležaj, zato je izris resnična karta tega, kje se čep nahaja znotraj svoje zračnosti, enosmerni (DC) del istega signala pa da središčnica gredi. Prenosni dvokanalni analizator s pospeškomeri, pritrjenimi na ohišja ležajev, izriše hitrost za dva kanala drug proti drugemu, v mm/s: kar vidite, je gibanje ohišja, ne položaj gredi.
Kar preživi zamenjavo pretvornika, je geometrija. Obliko, usmerjenost in smer precesije določa vzorec sil, ki delujejo na rotor, ne senzor, zato se še vedno pojavljajo znane družine oblik — gladka elipsa, kadar prevladuje 1×, polmesec ali osmica ob močni komponenti 2×, sploščene strani in pregibi, kadar nekaj drgne. Kar ne preživi, je absolutni položaj: orbita hitrosti ne pove, koliko zračnosti je še na voljo, in je ni mogoče preračunati v mikrometre gibanja gredi. Uporabite jo na terenu za prepoznavanje družine okvare; po brezkontaktnih sondah posežite, kadar je vprašanje, kje se gred dejansko giblje.
Kje orbito najdete v programski opremi Balanset
Na napravi Balanset-1A je orbita en zavihek okna vibracijemera, ki se odpre s tipko F5 iz glavnega okna; okno zahteva strojno programsko opremo naprave 5.5.0 ali novejšo. Zavihek “X-Y Orbit” izriše kanal 1 na eni osi proti kanalu 2 na drugi, pri razmerju osi 1:1, tako da je krog na zaslonu resnično krog in ne artefakt neenakih osi. Pri štirikanalnem Balanset-4A je pod prvo izrisana še druga orbita, za kanala 3 in 4.
Stikalo nad grafom odloči, kaj se izriše:
| Način | Kaj je izrisano | Kdaj je to pravi pogled |
|---|---|---|
| Unsynced | Surova trajektorija, brez sklica na vrtljaj | Tahometer ni na voljo ali pa želite videti vse, kar signal vsebuje |
| Sync (raw) | Zadnji vrtljaji, prekrivno izrisani in poravnani z oznako tahometra | Presoja ponovljivosti — stabilna, zaprta oblika pomeni, da se gibanje ponavlja iz vrtljaja v vrtljaj |
| 1× | Samo vrtilna komponenta: čista elipsa, ki se ujema z odčitki V·o in F | Potrditev vektorja neuravnoteženosti pred uravnoteženjem |
Brez oznake tahometra se sinhronizirana načina nimata s čim sinhronizirati, kar program navede že v naslovu grafa, “Unsynced” pa postane edini pošten pogled. To je praktična oblika ugotovitve iz 3. razdelka: brez sklica enkrat na vrtljaj ni smeri precesije.
Branje številk ob orbiti
Ploščice ob grafu za vsako merilno ravnino prikazujejo tri vrednosti, ki so skupaj najhitrejše razpoložljivo preverjanje smiselnosti, preden se lotite razlage oblik:
- V·s — širokopasovna efektivna (RMS) hitrost v delovnem pasu, v mm/s.
- V·o — samo komponenta 1×, pri vrtilni frekvenci, v mm/s.
- F - ... faza te komponente 1×, v stopinjah.
Vrtilna komponenta je po definiciji del skupne vrednosti, zato V·o nikoli ne more preseči V·s, razmerje med njima pa napove obliko orbite, še preden jo pogledate. Kadar je V·o blizu V·s, je skoraj vsa energija pri 1×, orbita se skrči v čisto elipso, in je neuravnoteženost prevladujoča sila. Kadar je V·o precej manjši, razlika predstavlja harmonike in širokopasovni šum — in prav ta ostanek elipso upogne v polmesece, osmice in pregibe, opisane v 2. razdelku. Močno popačena orbita ob hkratnem V·o ≈ V·s je protislovje, zato je treba najprej preveriti instrumentacijo.
Pod vsako ravnino je vrstica stabilnosti: siva, dokler odčitek še lebdi, zelena, ko koeficient variacije zadnjih dvanajstih vrednosti niza pade pod 10 %, oranžna, ko razpršenost preseže 20 %. Orbita, zajeta med oranžno vrstico, ni diagnoza — je le posnetek stroja, ki se še ni umiril.
Potrditev oblike s spektrom

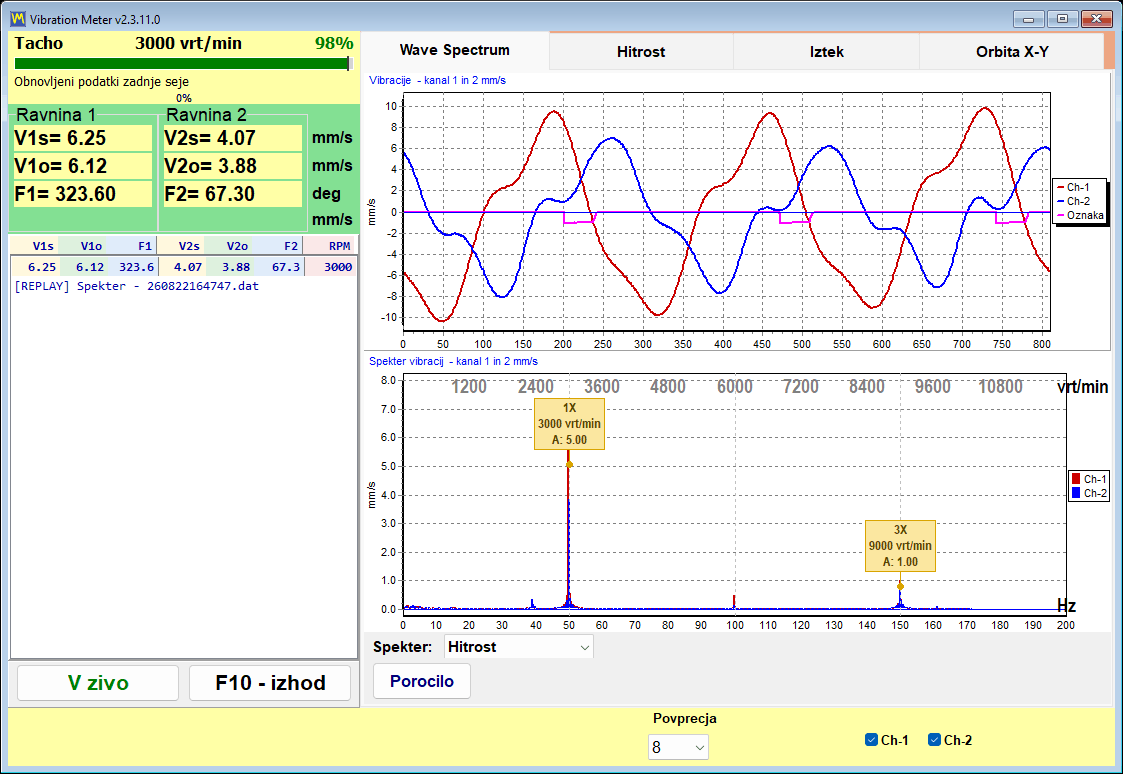

Orbita pove, da nekaj popačuje elipso; spekter pove, kateri red je za to odgovoren. Zavihek “Wave Spectrum” istega okna prikazuje zgoraj valovno obliko, spodaj pa spekter hitrosti, s črtkanimi vodili, postavljenimi na točne večkratnike izmerjene vrtilne hitrosti in ne na najbližji visok stolpec — tako da vrh, ki zgreši svoje vodilo, sploh ni harmonik hitrosti gredi, temveč sodi k ležajem, zobniškemu zaskoku ali prehodu lopatic. Prevladujoč 2× ob polmesečasti ali osmičasti orbiti kaže na neporavnanost gredi; vrh med 0,43× in 0,48× pod lebdečo, nestabilno orbito kaže na oljni vrtinec; širokopasovna vsebina s sploščenimi stranmi orbite kaže na rub.
Izbirnik pod grafom preklaplja spekter med hitrostjo in pospeškom. Pri sklepanju o orbiti je treba uporabiti os hitrosti, ker je orbita sama izrisana iz kanalov hitrosti.
Spremljanje orbite skozi resonanco
Orbita je posnetek pri eni hitrosti, oblika pa se lahko povsem spremeni že nekaj sto vrt/min stran. Zavihek “Run-down” namesto tega beleži celoten iztek: amplituda in faza 1× se beležita glede na padajočo hitrost, po eno surovo vrednost na vrtljaj brez glajenja, do praga zaustavitve, ki ga je mogoče nastaviti kjer koli med 100 in 2000 vrt/min, privzeto pa je 300. Resonanca se naznani kot vrh amplitude, ki ga spremlja zasuk faze za približno 180° — ista kritična hitrost, ki jo Campbellov diagram napove tam, kjer vzbujevalna črta prečka krivuljo lastne frekvence. Celotno poročilo o izteku poleg teh krivulj ohrani tudi X-Y orbito, zajeto pri delovni hitrosti, tako da oblika in karta resonanc končata v istem dokumentu.
5. Kaj prikazuje diagram orbite
Skratka, en sam diagram orbite na prvi pogled posreduje bogastvo informacij:
- Skupna amplituda vibracij gredi.
- – Oblika gibanja gredi, ki pomaga prepoznati vrsto napake.
- Smer precesije, napredna ali nazadna.
- Povprečni položaj gredi znotraj radialnega zazora ležaja — njena središčnica gredi.
Analizirana skupaj s FFT spektrom in časovnim valovnim oblikam orbita analitiku omogoča, da doseže visoko zanesljivo in podrobno diagnoza dinamičnega obnašanja stroja — ki združuje “koliko,” “kakšno obliko” in “v katero smer” v eno odločilno sliko.
