Forstå akselbaneplottet i vibrasjonsanalyse
A akselbane er en kurve som viser banen som det geometriske sentrum av en roterende aksel følger i løpet av én eller flere omdreininger. Det er et todimensjonalt bilde av akselens bevegelse innenfor sin lagerklaring, som om du så rett ned i enden av akselen. Dette kraftige diagnostiske verktøyet er laget ved å montere et par berøringsfrie nærhetsprober 90 grader fra hverandre — vanligvis i en X-Y-konfigurasjon — og ved å plotte deres samtidige forskyvningssignaler opp mot hverandre i stedet for opp mot tiden.
1. Hvorfor Orbit-plottet er så nyttig
En standard tidsbølgeform eller FFT-spektrum viser vibrasjon i én retning. Orbit-plottet kombinerer to vinkelrette retninger for å gi et fullstendig bilde av akselens dynamiske bevegelse, slik at analytikere kan visualisere bevegelsens faktiske form og retning i stedet for å måtte utlede den. Denne ekstra dimensjonen gir uvurderlige holdepunkter for å diagnostisere et bredt spekter av feil, og det er grunnen til at orbit-plottet er en hjørnestein i rotordynamisk analyse — særlig for kritisk maskineri med høy hastighet som er utstyrt med væskefilm glidelagre, som for eksempel turbiner, kompressorer og store generatorer.
Siden følerne måler forskyvningen direkte mot lageret, viser banen også hvor akselen befinner seg innenfor lagerklaringen, ikke bare hvor langt den beveger seg – informasjon som et husmontert akselerometer bare ikke kan tilby. Å legge til en turteller eller Keyphasor merker hver omdreining på banen og fastsetter dens fase og gjør precesjonsretningen entydig.
2. Hvordan tolke banenes form
Formen, størrelsen og retningen til banen er direkte indikatorer på kreftene som virker på rotoren. En dyktig analytiker kan diagnostisere en maskins tilstand ganske enkelt ved å se på banens form.
Sirkulær eller elliptisk bane
En enkel sirkulær eller elliptisk bane, med sentrum i lageret, tyder vanligvis på en stabil rotor som domineres av én enkelt frekvens — oftest ubalanse. Banen blir sirkulær hvis lagerstøttens stivhet er den samme i begge retninger (isotropisk), og elliptisk hvis stivheten varierer horisontalt og vertikalt (anisotropisk), noe som er svært vanlig i praksis, siden de fleste maskiner er stivere vertikalt enn horisontalt.
Forvrengt, åttetallsformet eller bananformet bane
Når banen avviker fra en enkel ellipse, påvirker flere frekvenser akselens bevegelse:
- A «banan»- eller halvmåneformet bane er ofte assosiert med feiljustering, der både 1×- og 2×-frekvenser forekommer.
- A figur 8-form er et klassisk tegn på en sterk 2×-komponent, en typisk indikator på feilinnretting av akselen. En 8-form med en innvendig sløyfe tyder ofte på en mer alvorlig tilstand eller at det foreligger gnidning.
Baner med knekk eller skarpe hjørner
Skarpe retningsendringer, flate flekker eller «knekk» i banen er sterke bevis på en rotor-til-stator-gnissing. De viser at akselens bevegelse midlertidig bremses når den kommer i kontakt med en fast komponent, for eksempel et lager, et tetning, eller maskinens kabinett.
Svært uregelmessige baner
En bane som er uregelmessig, ustabil eller virker full av «støy», kan tyde på alvorlige mekaniske løshet, væskeindusert ustabilitet som oljevirvel eller pisk, eller turbulente strømningsforhold i en pumpe eller kompressor.
3. Precesjonsretning: Fremover eller bakover
Retningen som banen følger, sett i forhold til akselens rotasjonsretning, er i seg selv en viktig diagnostisk faktor:
- Fremoverprecesjon: banen følger samme retning som akselens rotasjon. Dette er den normale oppførselen for krefter som for eksempel ubalanse.
- Omvendt presesjon: banen går i motsatt retning av akselens rotasjon. Dette er en unormal tilstand og kan tyde på en akselsprekk, kraftig gnidning eller visse typer ustabilitet forårsaket av væske.
For å skille mellom de to må man ha fasemarkeringen som vises én gang per omdreining; uten den viser banen formen, men ikke retningen den beveger seg i, og det går ikke lenger an å skille dem fra hverandre.
4. Orbit i feltdiagnostikk
Fastmonterte nærhetssensorer som sender data til et overvåkingssystem, er den klassiske måten å registrere bevegelsesmønsteret på store, kritiske maskiner, men det underliggende prinsippet – to vinkelrette forskyvningssignaler som plottes opp mot hverandre med en fasereferanse – er like tilgjengelig for feltingeniøren. Et bærbart tokanalsinstrument som Balanset-1A måler synkron amplitude og fase på to plan samtidig, så når en bane eller et spektrum har bekreftet at ubalanse er den dominerende kraften, og det samme opplegget gjelder også for feltbalansering og kontroll av den korrigerte tilstanden. Hvis banen i stedet viser feilinnretting, gnidning eller ustabilitet, fører dette funnet til at arbeidet rettes mot innretting eller en mekanisk utbedring i stedet for balansering.
Forskyvningsbane versus hastighetsbane
De to er ikke den samme målingen, og forskjellen avgjør hva du har grunnlag for å konkludere ut fra bildet. Et par nærhetssonder leser aksel forskyvning relativt til lageret, slik at plottet er et sant kart over hvor akseltappen befinner seg inne i klaringen, og DC-delen av det samme signalet gir akselens midtlinje. En bærbar tokanalsanalysator med akselerometre klemt fast på lagerhusene plotter to hastighet kanaler mot hverandre, i mm/s: det du ser er bevegelsen til huset, ikke posisjonen til akselen.
Det som overlever byttet av sensortype, er geometrien. Form, orientering og presesjonsretning bestemmes av mønsteret av krefter som virker på rotoren, ikke av sensoren, så de kjente familiene dukker fortsatt opp — en jevn ellipse når 1× dominerer, en halvmåne eller åttetall når en sterk 2×-komponent er til stede, flate sider og knekk når noe gnisser. Det som ikke overlever, er den absolutte posisjonen: en hastighetsbane kan ikke fortelle deg hvor mye klaring som gjenstår, og den kan ikke skaleres om til mikrometer av akselbevegelse. Bruk den i felt for å identifisere feilfamilien; grip til nærhetssonder når spørsmålet er hvor akselen faktisk går.
Hvor banen finnes i Balanset-programvaren
På en Balanset-1A er banen én fane i vibrasjonsmåler-vinduet, åpnet med F5-tasten fra hovedvinduet; vinduet krever enhetsfirmware 5.5.0 eller nyere. «X-Y Orbit»-fanen plotter kanal 1 på én akse mot kanal 2 på den andre med 1:1 akseskala, slik at en sirkel på skjermen faktisk er en sirkel og ikke et resultat av ulike akser. På den firekanals Balanset-4A tegnes en andre bane, for kanal 3 og 4, under den første.
En bryter over diagrammet avgjør hva som tegnes:
| Modus | Hva som plottes | Når dette er riktig visning |
|---|---|---|
| Usynkronisert | Den rå banen, uten referanse til omdreining | Ingen turteller er tilgjengelig, eller du vil se alt signalet inneholder |
| Synkronisert (rå) | De siste omdreiningene lagt oppå hverandre, justert etter turtellermerket | Vurdering av repeterbarhet — en stabil, lukket figur betyr at bevegelsen gjentar seg omdreining etter omdreining |
| 1× | Kun den rotasjonelle komponenten: en ren ellipse som stemmer med V·o- og F-avlesningene | Bekrefte ubalansevektoren før balansering |
Uten et turtellermerke har de to synkroniserte modusene ingenting å synkronisere til, programmet sier dette i diagramtittelen, og «Usynkronisert» blir det eneste ærlige alternativet. Dette er den praktiske formen av poenget fra avsnitt 3: ingen referanse én gang per omdreining, ingen presesjonsretning.
Å lese tallene ved siden av banen
Boksene ved siden av diagrammet viser tre verdier per måleplan, og sammen er de den raskeste fornuftskontrollen du har før du begynner å tolke formene:
- V·s — bredbånds RMS-hastighet over arbeidsbåndet, i mm/s.
- V·o — kun 1×-komponenten, ved rotasjonsfrekvens, i mm/s.
- F - de fase til denne 1×-komponenten, i grader.
Den rotasjonelle komponenten er per definisjon en del av totalen, så V·o kan aldri overstige V·s, og forholdet mellom dem forutsier banen før du i det hele tatt ser på den. Når V·o ligger nær V·s, er nesten all energien ved 1×, banen kollapser til en ren ellipse, og ubalanse er den dominerende kraften. Når V·o er markant mindre, består forskjellen av harmoniske og bredbåndsstøy — og det er nettopp denne resten som bøyer ellipsen til halvmåner, åttetall og knekk som beskrevet i avsnitt 2. En kraftig forvrengt bane rapportert sammen med V·o ≈ V·s er en selvmotsigelse, og instrumenteringen er det første som bør sjekkes.
Under hvert plan ligger en stabilitetslinje: grå mens avlesningen fortsatt driver, grønn så snart variasjonskoeffisienten over de siste tolv strømverdiene faller under 10%, oransje når spredningen overstiger 20%. En bane fanget mens linjen er oransje er ikke en diagnose — det er et øyeblikksbilde av en maskin som ennå ikke har stabilisert seg.
Å bekrefte formen mot spekteret

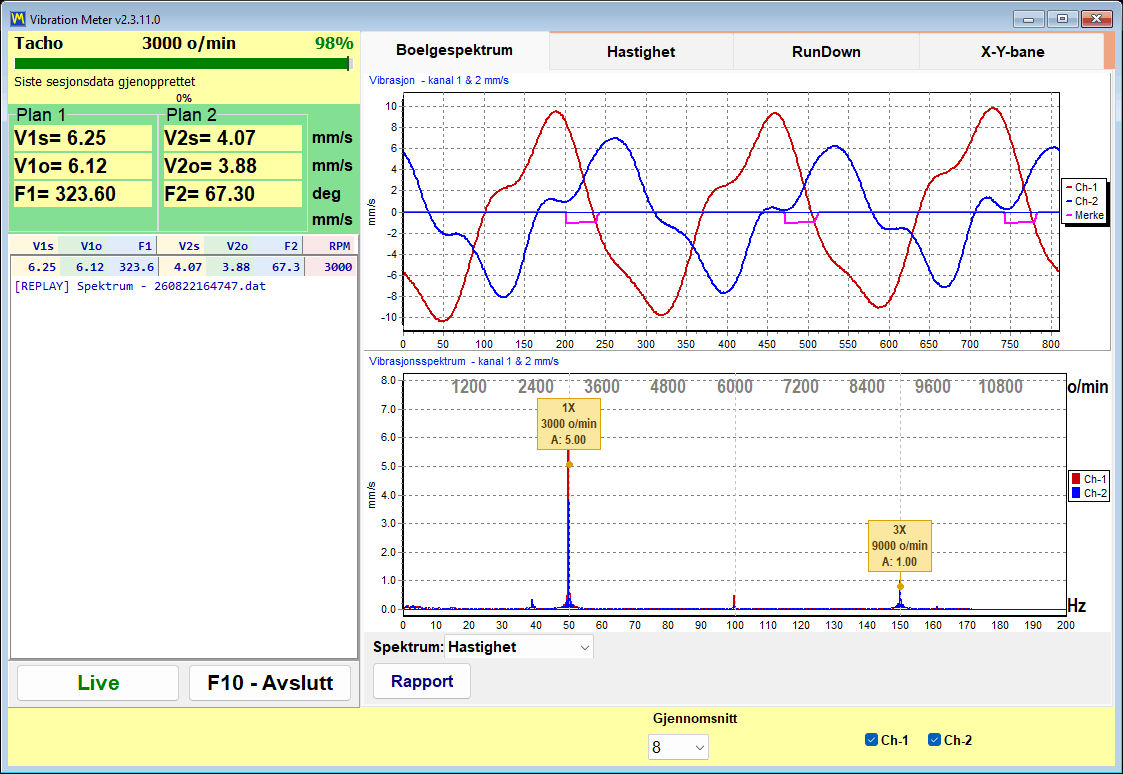

Banen forteller deg at noe forvrenger ellipsen; spekteret forteller deg hvilken orden som er ansvarlig. «Wave Spectrum»-fanen i det samme vinduet viser bølgeformen over og hastighetsspekteret under, med stiplede hjelpelinjer plassert ved eksakte multipler av den målte rotasjonshastigheten i stedet for ved den nærmeste høye søylen — slik at en topp som bommer på sin markør, ikke er en harmonisk av akselhastigheten i det hele tatt, men i stedet hører til lagre, tannhjulsinngrep eller bladpassering. En dominerende 2× ved siden av en halvmåne- eller åttetallsbane peker mot feiljustering; en topp mellom 0,43× og 0,48× under en drivende, ustabil bane er kjennetegnet på oljevirvel; bredbåndsinnhold med flate sider på banen peker mot en gni.
Velgeren under diagrammet bytter spekteret mellom hastighet og akselerasjon. Hastighet er aksen å bruke når man resonnerer rundt banen, fordi selve banen er tegnet fra hastighetskanalene.
Å følge banen gjennom en resonans
En bane er et øyeblikksbilde ved én hastighet, og formen kan endre seg fullstendig noen hundre RPM unna. «Run-down»-fanen registrerer i stedet hele nedkjøringen: 1×-amplitude og -fase logges mot fallende hastighet, én rå verdi per omdreining uten utjevning, ned til en stoppterskel som kan settes hvor som helst mellom 100 og 2000 RPM og som standard er 300. En resonans kunngjør seg selv som en amplitudetopp ledsaget av en fasedreining på om lag 180° — den samme kritiske hastigheten som en Campbell-diagrammet forutsier der en eksitasjonslinje krysser en egenfrekvenskurve. Den fullstendige run-down-rapporten beholder X-Y-banen fanget ved driftshastighet sammen med disse kurvene, slik at formen og resonanskartet havner i ett og samme dokument.
5. Hva et baneplott viser
Kort sagt gir et enkelt baneplott en mengde informasjon på et øyeblikk:
- Den totale amplituden til akselvibrasjonen.
- – Formen på akselens bevegelse, som bidrar til å identifisere feiltypen.
- Precesjonens retning, forover eller bakover.
- Akselens gjennomsnittlige posisjon innenfor lagerets klaring — akselens midtlinje.
Når den analyseres sammen med FFT-spektrumet og tidsbølgeformen, gir banen analytikeren mulighet til å trekke en svært sikker og detaljert diagnose av maskinens dynamiske oppførsel – ved å kombinere «hvor mye», «hvilken form» og «i hvilken retning» til ett helhetlig bilde.
