Zrozumienie wykresu orbity wału w analizie drgań
A orbita wału to wykres przedstawiający ścieżkę wykreśloną przez geometryczny środek obracającego się wału podczas jednego lub kilku obrotów. Jest to dwuwymiarowy obraz ruchu wału w obszarze zwanym luz łożyska, jakby patrzyć prosto wzdłuż osi wału na jego koniec. Ta cenna technika diagnostyczna jest tworzona poprzez zamontowanie pary bezkontaktowych elementów zwanych sondy zbliżeniowe pod kątem 90 stopni — zazwyczaj w układzie X-Y — i naniesienie ich jednoczesnych sygnałów przemieszczenia na wykres jeden względem drugiego, a nie w funkcji czasu.
1. Dlaczego wykres orbity jest tak użyteczny
Standardowy przebieg czasowy lub Widmo FFT przedstawia zjawisko, jakim jest wibracja w jednym kierunku. Wykres orbity łączy dwa prostopadłe kierunki, dając pełny obraz dynamicznego ruchu wału i pozwalając analitykom wizualizować rzeczywisty kształt oraz kierunek ruchu zamiast wnioskować o nich pośrednio. Ten dodatkowy wymiar dostarcza bezcennych wskazówek do diagnozowania szerokiego zakresu usterek, dlatego orbita stanowi fundament rotor-dynamic analizy — szczególnie w przypadku maszyn szybkoobrotowych, krytycznych, wyposażonych w hydrodynamiczne łożyska ślizgowe, takich jak turbiny, sprężarki i duże generatory.
Ponieważ czujniki mierzą przemieszczenie bezpośrednio w odniesieniu do łożyska, orbita ujawnia również położenie wału w jego luzie, a nie tylko zakres jego ruchu — informację, której akcelerometr zamontowany na obudowie po prostu nie jest w stanie zapewnić. Znacznik dodawany przez tachometr lub Keyphasor odciska każdy obrót na orbicie, dzięki czemu jej faza zostaje ustalona, a kierunek precesji staje się jednoznaczny.
2. Jak interpretować kształty orbit
Kształt, rozmiar i orientacja orbity są bezpośrednimi wskaźnikami sił działających na wirnik. Doświadczony analityk może zdiagnozować stan maszyny, po prostu patrząc na kształt orbity.
Orbita kołowa lub eliptyczna
Prosta orbita kołowa lub eliptyczna, wyśrodkowana w łożysku, zazwyczaj wskazuje na dobrze zachowujący się wirnik zdominowany przez jedną częstotliwość — najczęściej niewyważenie. Orbita będzie kołowa, jeśli sztywność podparcia łożyska jest jednakowa w obu kierunkach (izotropowa), i eliptyczna, jeśli sztywność różni się w poziomie i w pionie (anizotropowa), co jest bardzo powszechne w praktyce, gdyż większość maszyn jest sztywniejsza w kierunku pionowym niż poziomym.
Zniekształcona orbita, orbita w kształcie ósemki lub banana
Gdy orbita jest odkształcona względem prostej elipsy, na ruch wału wpływa kilka częstotliwości:
- A orbita „bananowa” lub półksiężycowata jest często kojarzony z niewspółosiowość, gdzie obecne są zarówno składowe 1× jak i 2×.
- A kształt ósemki jest klasyczną oznaką silnej składowej 2×, podręcznikowym wskaźnikiem niewyosiowania wału. Ósemka z pętlą wewnętrzną często sugeruje poważniejszy stan lub obecność tarcia.
Orbity z załamaniami lub ostrymi narożnikami
Nagłe zmiany kierunku, płaskie miejsca lub „załamania” na orbicie są silnym dowodem na tarcie wirnika o stojan. Wskazują, że ruch wału jest chwilowo ograniczany podczas kontaktu z elementem nieruchomym, takim jak łożysko, uszczelnienie, lub obudowa maszyny.
Bardzo nieregularne orbity
Orbita nieregularna, niestabilna lub wyglądająca jakby wypełniona “szumem” może sygnalizować poważne mechaniczne rozluźnienie, niestabilność hydrodynamiczna, taka jak wir olejowy lub Biczowanie, lub turbulentny przepływ w pompie lub sprężarce.
3. Kierunek precesji: do przodu i do tyłu
Kierunek, w którym przebiega orbita w odniesieniu do kierunku obrotu wału, jest sam w sobie kluczowym czynnikiem diagnostycznym:
- Precesja wprzód: orbita przebiega w tym samym kierunku co obrót wału. Jest to normalne zachowanie dla sił takich jak niewyważenie.
- Precesja wsteczna: orbita przebiega w kierunku przeciwnym do obrotu wału. Jest to stan nieprawidłowy i może wskazywać na pęknięcie wału, poważnym tarciem lub określonymi rodzajami niestabilności wywołanej przez ciecz.
Odróżnienie tych przypadków wymaga znacznika fazy raz na obrót; bez niego orbita pokazuje kształt, lecz nie kierunek, w jakim jest pokonywana, a diagnostyczna różnica zostaje utracona.
4. Orbita w diagnostyce terenowej
Trwale zainstalowane czujniki zbliżeniowe podłączone do systemu monitoringu to podręcznikowy sposób rejestrowania orbity na dużych maszynach krytycznych, jednak leżąca u podstaw zasada — dwa prostopadłe sygnały przemieszczeń wykreślone względem siebie z odniesieniem do fazy — jest równie dostępna dla inżyniera terenowego. Przenośny dwukanałowy przyrząd, taki jak Balanset-1A mierzy synchroniczną amplitudę i fazę jednocześnie w dwóch płaszczyznach, dzięki czemu gdy orbita lub widmo potwierdzi, że niewyważenie jest dominującą siłą, to samo stanowisko pomiarowe umożliwia bezpośrednie przejście do wyważanie w terenie i weryfikacji stanu po korekcji. Gdy orbita ujawnia natomiast niewyważenie, tarcie lub niestabilność, wynik ten kieruje pracę ku wyrównaniu lub naprawie mechanicznej, a nie ku wyważaniu.
Orbita przemieszczenia a orbita prędkości
To nie jest ten sam pomiar, a różnica decyduje o tym, jakie wnioski wolno wyciągnąć z obrazu. Para sond zbliżeniowych odczytuje wał przemieszczenie względem łożyska, dzięki czemu wykres jest wiernym obrazem tego, gdzie czop znajduje się w swoim luzie, a składowa DC tego samego sygnału daje oś wału. Przenośny dwukanałowy analizator z akcelerometrami zamocowanymi na obudowach łożysk wykreśla dwa prędkość kanałów względem siebie, w mm/s: to, co widzisz, to ruch obudowy, a nie położenie wału.
To, co przetrwa zmianę przetwornika, to geometria. Kształt, orientacja i kierunek precesji są wyznaczane przez układ sił działających na wirnik, a nie przez czujnik, dzięki czemu znane rodziny nadal się pojawiają — gładka elipsa, gdy dominuje 1×, sierp lub ósemka przy silnej składowej 2×, spłaszczone boki i załamania, gdy coś ociera. To, co nie przetrwa, to pozycja bezwzględna: orbita prędkościowa nie może powiedzieć, ile luzu pozostało, i nie da się jej przeskalować na mikrometry ruchu wału. Używaj jej w terenie do identyfikacji rodziny usterki; sięgnij po sondy zbliżeniowe, gdy pytanie brzmi, gdzie wał faktycznie się porusza.
Gdzie znaleźć orbitę w oprogramowaniu Balanset
W Balanset-1A orbita jest jedną z zakładek okna miernika drgań, otwieraną klawiszem F5 z okna głównego; okno wymaga oprogramowania układowego urządzenia w wersji 5.5.0 lub nowszej. Zakładka „X-Y Orbit” wykreśla kanał 1 na jednej osi względem kanału 2 na drugiej w skali osi 1:1, dzięki czemu okrąg na ekranie jest rzeczywiście okręgiem, a nie artefaktem nierównych osi. W czterokanałowym Balanset-4A druga orbita, dla kanałów 3 i 4, jest rysowana pod pierwszą.
Przełącznik nad wykresem decyduje o tym, co jest rysowane:
| Tryb | Co jest wykreślane | Kiedy jest to właściwy widok |
|---|---|---|
| Niesynchronizowany | Surowa trajektoria, bez odniesienia do obrotu | Brak tachometru lub chcesz zobaczyć wszystko, co zawiera sygnał |
| Synchronizowany (surowy) | Ostatnie obroty nałożone na siebie, wyrównane do znacznika tachometru | Ocena powtarzalności — stabilna, zamknięta figura oznacza, że ruch powtarza się obrót po obrocie |
| 1× | Sama składowa obrotowa: czysta elipsa zgodna z odczytami V·o i F | Potwierdzenie wektora niewyważenia przed wyważaniem |
Bez znacznika tachometru dwa zsynchronizowane tryby nie mają się z czym synchronizować, program zaznacza to w tytule wykresu, a „Unsynced” staje się jedynym uczciwym widokiem. To praktyczna postać spostrzeżenia z sekcji 3: bez odniesienia raz na obrót nie ma kierunku precesji.
Odczytywanie liczb obok orbity
Kafelki obok wykresu zawierają trzy wartości na płaszczyznę pomiarową i razem stanowią najszybszą dostępną kontrolę zdroworozsądkową, zanim zacznie się interpretować kształty:
- V·s — szerokopasmowa prędkość skuteczna w całym paśmie roboczym, w mm/s.
- V·o — sama składowa 1×, przy częstotliwości obrotowej, w mm/s.
- F — faza tej składowej 1×, w stopniach.
Składowa obrotowa jest częścią całości z konstrukcji, więc V·o nigdy nie może przekroczyć V·s, a stosunek między nimi przewiduje kształt orbity, zanim jeszcze na nią spojrzysz. Gdy V·o jest bliskie V·s, niemal cała energia jest przy 1×, orbita zapada się w czystą elipsę, i niewyważenie jest siłą dominującą. Gdy V·o jest wyraźnie mniejsze, różnica to harmoniczne i szum szerokopasmowy — i to właśnie ta pozostałość wygina elipsę w sierpy, ósemki i załamania opisane w sekcji 2. Mocno zniekształcona orbita zgłoszona obok V·o ≈ V·s jest sprzecznością i to aparatura powinna zostać sprawdzona jako pierwsza.
Pod każdą płaszczyzną znajduje się pasek stabilności: szary, gdy odczyt wciąż dryfuje, zielony, gdy współczynnik zmienności ostatnich dwunastu wartości strumienia spadnie poniżej 10 %, pomarańczowy, gdy rozrzut przekroczy 20 %. Orbita zarejestrowana, gdy ten pasek jest pomarańczowy, nie jest diagnozą — to zdjęcie maszyny, która jeszcze się nie ustabilizowała.
Potwierdzenie kształtu na podstawie widma

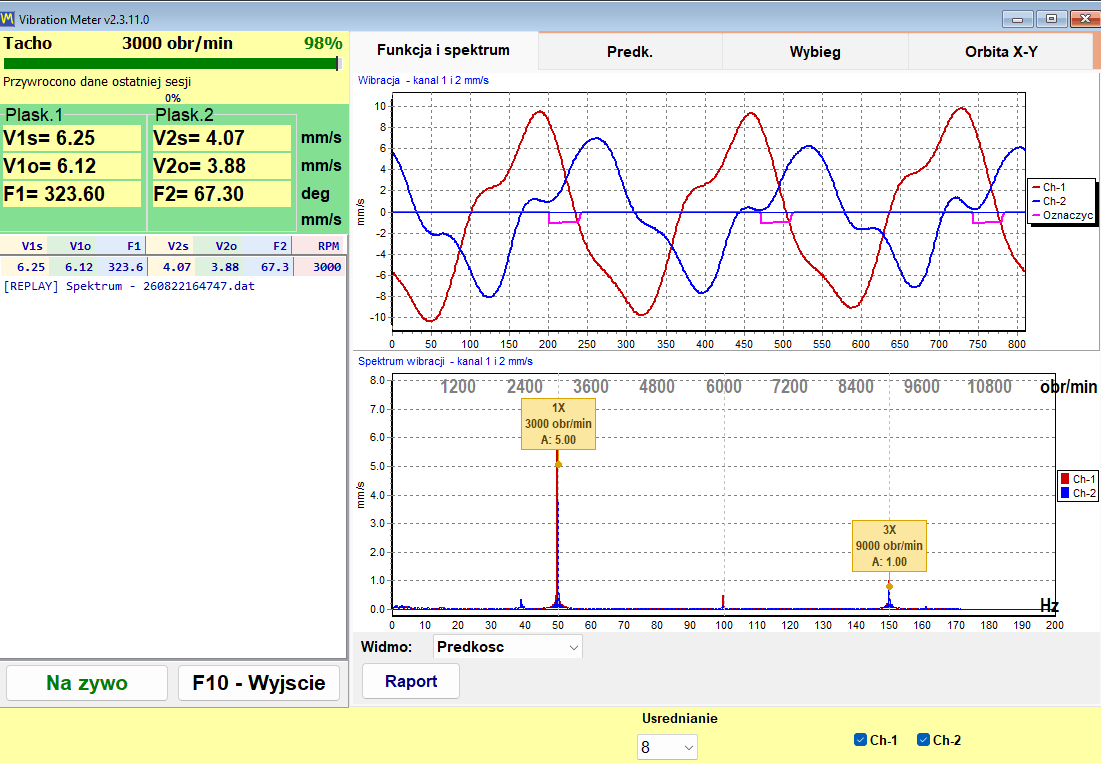

Orbita mówi, że coś zniekształca elipsę; widmo mówi, który rząd jest za to odpowiedzialny. Zakładka „Wave Spectrum” tego samego okna pokazuje przebieg falowy u góry i widmo prędkości u dołu, z liniami przerywanymi umieszczonymi dokładnie na wielokrotnościach zmierzonej prędkości obrotowej, a nie na najbliższym wysokim słupku — dzięki czemu szczyt, który nie trafia w swój znacznik, wcale nie jest harmoniczną prędkości wału i należy raczej do łożysk, zazębienia kół lub przejścia łopatek. Dominujące 2× obok orbity w kształcie sierpa lub ósemki wskazuje na niewspółosiowość; szczyt między 0,43× a 0,48× przy dryfującej, niestabilnej orbicie jest sygnaturą wir olejowy; treść szerokopasmowa ze spłaszczonymi bokami orbity wskazuje na tarcie.
Selektor pod wykresem przełącza widmo między prędkością a przyspieszeniem. Prędkość to oś, której należy używać przy analizowaniu orbity, ponieważ sama orbita jest rysowana na podstawie kanałów prędkości.
Obserwacja orbity podczas przejścia przez rezonans
Orbita to migawka przy jednej prędkości, a kształt może się całkowicie zmienić zaledwie kilkaset obr./min dalej. Zakładka „Run-down” rejestruje zamiast tego cały wybieg: amplituda i faza 1× są zapisywane w funkcji malejącej prędkości, jedna surowa wartość na obrót bez wygładzania, aż do progu zatrzymania, który można ustawić w zakresie od 100 do 2000 obr./min, domyślnie 300. Rezonans zapowiada się jako szczyt amplitudy któremu towarzyszy obrót fazy o mniej więcej 180° — ta sama prędkość krytyczna, którą Diagram Campbella przewiduje, gdzie linia wzbudzenia przecina krzywą częstotliwości własnej. Pełny raport wybiegu przechowuje orbitę X-Y zarejestrowaną przy prędkości roboczej obok tych krzywych, dzięki czemu kształt i mapa rezonansów trafiają do jednego dokumentu.
5. Co pokazuje wykres orbity
Podsumowując, pojedynczy wykres orbity dostarcza w jednym spojrzeniu bogatych informacji:
- Całkowita amplituda drgań wału.
- – Kształt ruchu wału, który pomaga zidentyfikować rodzaj usterki.
- Kierunek precesji — postępujący lub wsteczny.
- Średnie położenie wału w szczelinie łożyska — jego oś wału.
Analizowana łącznie z widmem FFT i przebiegiem czasowym, orbita pozwala analitykowi sformułować wysoce pewną i szczegółową diagnoza dynamicznego zachowania maszyny — łącząc “jak dużo,” “jaki kształt” i “w którą stronę” w jeden rozstrzygający obraz.
