Verständnis des Wellenorbit-Diagramms in der Schwingungsanalyse
A Wellenumlaufbahn ist ein Diagramm, das den Weg zeigt, den der geometrische Mittelpunkt einer rotierenden Welle während einer oder mehrerer Umdrehungen zurücklegt. Es ist eine zweidimensionale Ansicht der Wellenbewegung innerhalb ihres Lagerspiel, als ob Sie direkt auf das Wellenende schauen würden. Diese leistungsstarke Diagnosemethode wird durch die Montage eines Paares berührungsloser Näherungssonden um 90 Grad versetzt — typischerweise in einer X-Y-Konfiguration — und durch die gegenläufige Auftragung der gleichzeitigen Verschiebungssignale anstelle ihrer zeitlichen Darstellung erstellt.
1. Warum das Orbitdiagramm so nützlich ist
Ein Standard Zeitwellenform oder FFT-Spektrum zeigt Vibration in einer einzigen Richtung. Das Orbitdiagramm kombiniert zwei senkrechte Richtungen, um ein vollständiges Bild der dynamischen Bewegung der Welle zu liefern, und ermöglicht es Analysten, die tatsächliche Form und Richtung der Bewegung zu visualisieren, anstatt sie zu erschließen. Diese zusätzliche Dimension liefert wertvolle Hinweise für die Diagnose einer Vielzahl von Fehlern, weshalb der Orbit ein Eckpfeiler der rotordynamisch Analyse ist — insbesondere für Hochgeschwindigkeits-Schlüsselmaschinen, die mit hydrodynamischen Gleitlager, wie Turbinen, Kompressoren und große Generatoren, ausgestattet sind.
Da die Sensoren die Verschiebung direkt gegenüber dem Lager messen, zeigt der Orbit auch, wo die Welle innerhalb ihres Lagerspiels liegt, nicht nur wie weit sie sich bewegt — eine Information, die ein gehäusemontierter Beschleunigungsmesser schlicht nicht leisten kann. Das Hinzufügen eines Drehzahlmesser oder Keyphasor Marke stempelt jede Umdrehung in den Orbit, wodurch seine Phase fixiert und die Präzessionsrichtung eindeutig bestimmt wird.
2. So werden Orbitformen interpretiert
Form, Größe und Ausrichtung der Umlaufbahn sind direkte Indikatoren für die auf den Rotor wirkenden Kräfte. Ein erfahrener Analytiker kann den Zustand einer Maschine allein durch die Betrachtung der Umlaufbahn diagnostizieren.
Kreisförmiger oder elliptischer Orbit
Ein einfacher kreisförmiger oder elliptischer Orbit, zentriert im Lager, deutet typischerweise auf einen gutmütigen Rotor hin, der von einer einzigen Frequenz dominiert wird — meistens Unwucht. Der Orbit ist kreisförmig, wenn die Lagersteifigkeit in beiden Richtungen gleich ist (isotrop), und elliptisch, wenn sich die Steifigkeit horizontal und vertikal unterscheidet (anisotrop), was in der Praxis sehr häufig vorkommt, da die meisten Maschinen vertikal steifer sind als horizontal.
Verzerrter, Achter- oder Bananen-förmiger Orbit
Wenn der Orbit von einer einfachen Ellipse abweicht, beeinflussen mehrere Frequenzen die Wellenbewegung:
- A „Bananen-“ oder halbmondförmiger Orbit ist oft verbunden mit Fehlausrichtung, bei der sowohl 1× als auch 2× Frequenzen vorhanden sind.
- A Figur-8-Form ist ein klassisches Zeichen für eine starke 2×-Komponente, ein Lehrbuchindikator für Wellenfluchtungsfehler. Eine Acht mit einer inneren Schleife deutet häufig auf einen schwereren Zustand oder das Vorhandensein einer Reibung hin.
Orbits mit Knicken oder scharfen Ecken
Scharfe Richtungsänderungen, flache Stellen oder „Knicke“ im Orbit sind starke Hinweise auf eine Rotor-Stator-Reibung. Sie zeigen, dass die Wellenbewegung vorübergehend eingeschränkt wird, wenn sie mit einem stationären Bauteil wie einem Lager, einer Dichtung, oder dem Maschinengehäuse in Kontakt kommt.
Stark unregelmäßige Orbits
Ein Orbit, der unregelmäßig, instabil oder mit “Rauschen” gefüllt erscheint, kann auf schwerwiegende mechanische Losigkeit, flüssigkeitsinduzierte Instabilität wie Ölwirbel oder Peitschenschlag, oder turbulente Strömungsbedingungen in einer Pumpe oder einem Kompressor hinweisen.
3. Präzessionsrichtung: vorwärts vs. rückwärts
Die Richtung, in der die Orbit-Kurve durchlaufen wird, relativ zur Drehrichtung der Welle, ist selbst ein wichtiges diagnostisches Merkmal:
- Vorwärtspräzession: Die Orbit-Kurve verläuft in derselben Richtung wie die Wellendrehung. Dies ist das normale Verhalten bei Kräften wie Unwucht.
- Rückwärtspräzession: Die Orbit-Kurve verläuft entgegen der Wellendrehung. Dies ist ein abnormaler Zustand und kann auf Wellenriss, einen starken Streifkontakt oder bestimmte Arten fluidinduzierter Instabilität hinweisen.
Um beide Fälle zu unterscheiden, ist die einmal-pro-Umdrehung-Phasenmarke erforderlich; ohne sie zeigt die Orbit-Kurve zwar die Form, nicht aber den Durchlaufsinn, sodass die diagnostische Unterscheidung verloren geht.
4. Die Orbit-Kurve in der Felddiagnose
Fest installierte Wirbelstromsensoren, die ein Überwachungssystem speisen, sind der klassische Weg zur Erfassung einer Orbit-Kurve an großen Schlüsselmaschinen, doch das zugrundeliegende Prinzip — zwei senkrecht zueinander stehende Wegsignale, gegeneinander aufgetragen mit einer Phasenreferenz — steht dem Feldingenieuer ebenso zur Verfügung. Ein portables Zweikanal-Gerät wie das Balanset-1A misst synchrone Amplitude und Phase gleichzeitig in zwei Ebenen, sodass, sobald eine Orbit-Kurve oder ein Spektrum bestätigt hat, dass Unwucht die dominierende Kraft ist, dieselbe Konfiguration direkt für Feldauswuchten und die Verifikation des korrigierten Zustands verwendet werden kann. Wenn die Orbit-Kurve stattdessen Fehlausrichtung, Streifkontakt oder Instabilität aufzeigt, lenkt dieser Befund die Arbeit auf Ausrichtung oder eine mechanische Korrektur statt auf Auswuchten.
Weg-Orbit versus Geschwindigkeits-Orbit
Die beiden sind nicht dieselbe Messung, und der Unterschied entscheidet darüber, was Sie aus dem Bild schließen dürfen. Ein Paar Wegsensoren erfasst die Wellen Verschiebung relativ zum Lager, sodass die Darstellung eine wahrheitsgetreue Karte davon ist, wo der Wellenzapfen innerhalb seines Spiels steht, und der Gleichanteil desselben Signals ergibt die Wellenmittelachse. Ein tragbares Zweikanal-Analysegerät mit an den Lagergehäusen befestigten Beschleunigungsaufnehmern trägt zwei Geschwindigkeit Kanäle gegeneinander, in mm/s: Was Sie sehen, ist die Bewegung des Gehäuses, nicht die Position der Welle.
Was den Wechsel des Aufnehmers übersteht, ist die Geometrie. Form, Orientierung und Präzessionsrichtung werden durch das Muster der auf den Rotor wirkenden Kräfte bestimmt, nicht durch den Sensor, sodass die vertrauten Formfamilien weiterhin auftreten – eine glatte Ellipse, wenn 1× dominiert, eine Sichel oder Acht bei einer starken 2×-Komponente, abgeflachte Seiten und Knicke, wenn etwas schleift. Was nicht erhalten bleibt, ist die absolute Position: Ein Geschwindigkeits-Orbit kann Ihnen nicht sagen, wie viel Spiel noch vorhanden ist, und er lässt sich nicht in Mikrometer der Wellenbewegung umrechnen. Nutzen Sie ihn im Feld, um die Fehlerfamilie zu identifizieren; greifen Sie zu berührungslosen Wegsensoren, wenn die Frage ist, wo die Welle tatsächlich läuft.
Wo sich der Orbit in der Balanset-Software befindet
Auf einem Balanset-1A ist der Orbit eine Registerkarte des Schwingungsmessgeräte-Fensters, das mit der Taste F5 aus dem Hauptfenster geöffnet wird; das Fenster erfordert Gerätefirmware 5.5.0 oder neuer. Die Registerkarte „X-Y-Orbit“ trägt Kanal 1 auf einer Achse gegen Kanal 2 auf der anderen bei einem Achsenverhältnis von 1:1 auf, sodass ein Kreis auf dem Bildschirm wirklich ein Kreis ist und kein Artefakt ungleicher Achsen. Auf dem Vierkanal-Balanset-4A wird ein zweiter Orbit für die Kanäle 3 und 4 unterhalb des ersten gezeichnet.
Ein Schalter über dem Diagramm legt fest, was gezeichnet wird:
| Modus | Was dargestellt wird | Wann es die richtige Ansicht ist |
|---|---|---|
| Unsynchronisiert | Die Rohtrajektorie, ohne Umdrehungsreferenz | Kein Drehzahlmesser verfügbar, oder Sie möchten alles sehen, was das Signal enthält |
| Sync (roh) | Die letzten Umdrehungen überlagert, ausgerichtet an der Drehzahlmesser-Marke | Beurteilung der Wiederholbarkeit — eine stabile, geschlossene Figur bedeutet, dass sich die Bewegung Umdrehung für Umdrehung wiederholt |
| 1× | Allein die Drehfrequenzkomponente: eine saubere Ellipse, die zu den V·o- und F-Werten passt | Bestätigung des Unwuchtvektors vor dem Auswuchten |
Ohne Drehzahlmesser-Marke haben die beiden synchronisierten Modi nichts, worauf sie sich synchronisieren könnten; das Programm zeigt dies im Diagrammtitel an, und „Unsynchronisiert“ wird zur einzig ehrlichen Ansicht. Dies ist die praktische Form der in Abschnitt 3 gemachten Aussage: keine Einmal-pro-Umdrehung-Referenz, keine Präzessionsrichtung.
Die Zahlen neben dem Orbit lesen
Die Kacheln neben dem Diagramm zeigen drei Werte pro Messebene, und zusammen sind sie die schnellste Plausibilitätsprüfung, bevor Sie mit der Interpretation der Formen beginnen:
- V·s — Breitband-Effektivgeschwindigkeit über das Arbeitsband, in mm/s.
- V·o — allein die 1×-Komponente, bei Drehfrequenz, in mm/s.
- F — die Phase dieser 1×-Komponente, in Grad.
Die Drehkomponente ist konstruktionsbedingt Teil der Gesamtgröße, sodass V·o niemals V·s übersteigen kann, und das Verhältnis zwischen beiden lässt bereits vor dem Betrachten auf den Orbit schließen. Liegt V·o nahe bei V·s, befindet sich nahezu die gesamte Energie bei 1×, der Orbit reduziert sich auf eine saubere Ellipse, und Unwucht ist die dominierende Kraft. Ist V·o deutlich kleiner, besteht die Differenz aus Harmonischen und Breitbandrauschen – und genau dieser Rest verformt die Ellipse zu den in Abschnitt 2 beschriebenen Sicheln, Achten und Knicken. Ein stark verzerrter Orbit bei gleichzeitig V·o ≈ V·s ist ein Widerspruch, und die Messtechnik ist als Erstes zu überprüfen.
Unter jeder Ebene befindet sich ein Stabilitätsbalken: grau, solange der Messwert noch driftet, grün, sobald der Variationskoeffizient der letzten zwölf Stream-Werte unter 10 % fällt, orange, wenn die Streuung 20 % übersteigt. Ein Orbit, der aufgezeichnet wird, während dieser Balken orange ist, ist keine Diagnose – er ist die Momentaufnahme einer Maschine, die sich noch nicht eingeschwungen hat.
Die Form anhand des Spektrums bestätigen

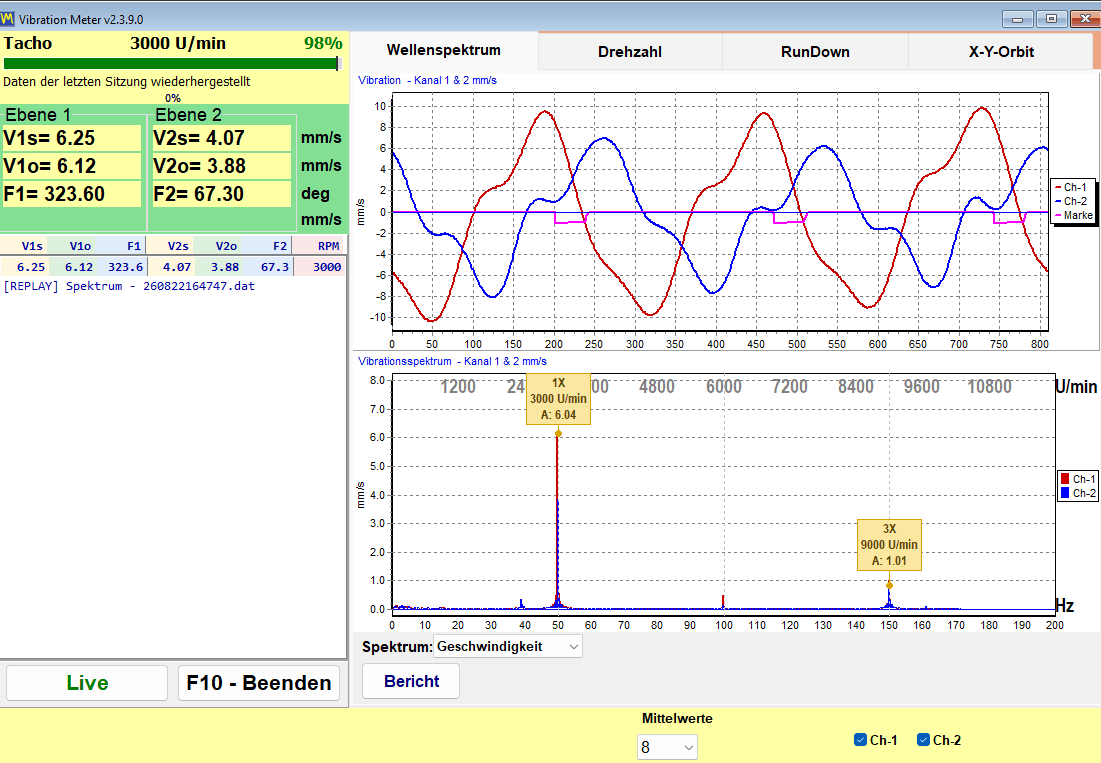

Der Orbit zeigt Ihnen, dass etwas die Ellipse verzerrt; das Spektrum zeigt Ihnen, welche Ordnung dafür verantwortlich ist. Die Registerkarte „Wellenspektrum“ desselben Fensters zeigt oben den Signalverlauf und unten das Geschwindigkeitsspektrum, mit gestrichelten Hilfslinien bei exakten Vielfachen der gemessenen Drehzahl statt beim nächstgelegenen hohen Balken – ein Peak, der seine Markierung verfehlt, ist somit überhaupt keine Harmonische der Wellendrehzahl und gehört stattdessen zu Lagern, Zahneingriff oder Schaufeldurchgang. Eine dominante 2× neben einem sichel- oder achtförmigen Orbit deutet auf Fehlausrichtung; ein Peak zwischen 0,43× und 0,48× unter einem driftenden, instabilen Orbit ist die Signatur von Ölwirbel; breitbandiger Inhalt mit abgeflachten Orbit-Seiten deutet auf ein Anstreifen.
Der Auswahlschalter unter dem Diagramm schaltet das Spektrum zwischen Geschwindigkeit und Beschleunigung um. Für die Beurteilung des Orbits ist die Geschwindigkeitsachse zu verwenden, da der Orbit selbst aus den Geschwindigkeitskanälen gezeichnet wird.
Den Orbit durch eine Resonanz hindurch beobachten
Ein Orbit ist eine Momentaufnahme bei einer Drehzahl, und die Form kann sich wenige hundert Umdrehungen weiter vollständig ändern. Die Registerkarte „Auslauf“ zeichnet stattdessen den gesamten Auslauf auf: 1×-Amplitude und -Phase werden gegen die fallende Drehzahl protokolliert, ein Rohmesswert pro Umdrehung, ohne Glättung, bis hinunter zu einer Stoppschwelle, die zwischen 100 und 2000 U/min eingestellt werden kann und standardmäßig 300 beträgt. Eine Resonanz kündigt sich als Amplitudenpeak an, begleitet von einer Phasendrehung von etwa 180° – dieselbe kritische Drehzahl, die ein Campbell-Diagramm vorhersagt, an der eine Anregungslinie eine Eigenfrequenzkurve kreuzt. Der vollständige Auslaufbericht behält den bei Betriebsdrehzahl aufgenommenen X-Y-Orbit zusammen mit diesen Kurven bei, sodass Form und Resonanzkarte in einem Dokument zusammenkommen.
5. Was eine Orbit-Darstellung zeigt
Zusammenfassend liefert eine einzelne Orbit-Darstellung auf einen Blick eine Fülle von Informationen:
- Die Gesamtamplitude der Wellenschwingung.
- – Die Form der Wellenbewegung, die bei der Identifizierung der Fehlerart hilft.
- Die Präzessionsrichtung, vorwärts oder rückwärts.
- Die mittlere Position der Welle innerhalb des Lagerspiels — ihre Wellenmittelachse.
In Verbindung mit dem FFT-Spektrum und dem Zeitbereichssignal ermöglicht die Orbit-Kurve einem Analysten, eine fundierte und detaillierte Diagnose des dynamischen Verhaltens einer Maschine zu erstellen — und dabei “wie viel,” “welche Form” und “in welche Richtung” in einem aussagekräftigen Bild zu vereinen.
