Понимание графика орбитального движения вала в вибрационном анализе
A орбита вала — это график, отображающий траекторию, описываемую геометрическим центром вращающегося вала за один или несколько оборотов. Это двумерное изображение движения вала в пределах его зазор подшипника, как будто вы смотрите прямо вниз по оси вала. Эта эффективная диагностическая система создана за счет установки пары бесконтактных датчиков приближения расположенные под углом 90 градусов друг к другу — как правило, в конфигурации X-Y — и отображающие сигналы их одновременного смещения друг относительно друга, а не в зависимости от времени.
1. Почему график орбиты так полезен
Стандартный временная форма сигнала или Спектр БПФ показывает вибрация в одном направлении. График орбиты объединяет два перпендикулярных направления, давая полное представление о динамическом движении вала, что позволяет аналитикам визуально оценить фактическую форму и направление движения, а не выводить их из расчётов. Это дополнительное измерение даёт бесценные подсказки для диагностики широкого спектра неисправностей, поэтому орбита является краеугольным камнем роторно-динамическая анализ — особенно в отношении высокоскоростного критически важного оборудования, оснащённого подшипниками с жидкостной плёнкой подшипники скольжения, например турбины, компрессоры и крупные генераторы.
Поскольку датчики измеряют смещение непосредственно относительно подшипника, траектория движения также показывает, в какой части зазора находится вал, а не только на какое расстояние он смещается — эта информация, которую датчик, установленный на корпусе, акселерометр просто не может обеспечить. Добавление тахометр или Кейфазор отмечает каждый оборот на орбите, фиксируя его фаза и обеспечение однозначности направления прецессии.
2. Как интерпретировать формы орбит
Форма, размер и ориентация орбиты являются прямыми индикаторами сил, действующих на ротор. Опытный аналитик может диагностировать состояние машины, просто взглянув на форму орбиты.
Круговая или эллиптическая орбита
Простая круговая или эллиптическая орбита, центр которой находится в подшипнике, обычно свидетельствует о стабильной работе ротора, в котором преобладает одна частота — чаще всего дисбаланс. Орбита будет круговой, если жесткость опоры подшипника одинакова в обоих направлениях (изотропная), и эллиптической, если жесткость различается по горизонтали и вертикали (анизотропная), что весьма часто встречается на практике, поскольку большинство станков обладают большей жесткостью по вертикали, чем по горизонтали.
Искаженная, восьмеркообразная или банановидная орбита
Когда орбита отклоняется от простого эллипса, на движение вала влияют несколько частот:
- A “банановая” или серповидная орбита часто ассоциируется с перекос, где присутствуют как частоты 1×, так и 2×.
- A форма восьмерки является классическим признаком сильного 2×-компонента, типичным индикатором несоосности вала. Фигура в виде цифры «8» с внутренней петлей часто свидетельствует о более серьезном состоянии или наличии трения.
Орбиты с изгибами или острыми углами
Резкие изменения направления, плоские участки или “изломы” на орбите являются веским признаком задевания ротора о статор. Они показывают, что движение вала на мгновение ограничивается при соприкосновении с неподвижным элементом, таким как подшипник, уплотнение или корпус машины.
Сильно нерегулярные орбиты
Неравномерная, нестабильная или «зашумленная» орбита может свидетельствовать о серьезных механических ослабление, нестабильность, вызванная воздействием жидкости, такая как масляный вихрь или хлыст или условия турбулентного течения в насосе или компрессоре.
3. Направление прецессии: прямое и обратное
Направление, в котором проходит орбита относительно направления вращения вала, само по себе является ключевым диагностическим фактором:
- Прямая прецессия: Траектория вращения совпадает с направлением вращения вала. Это нормальное поведение для таких сил, как дисбаланс.
- Обратное прецессирование: орбита движется в направлении, противоположном вращению вала. Это ненормальное состояние и может свидетельствовать о трещина в валу, сильное трение или определенные виды нестабильности, вызванные жидкостью.
Чтобы различить эти два варианта, необходима фазовая метка, наносимая один раз за оборот; без неё орбита имеет форму, но не отражает направление движения, и диагностическое различие теряется.
4. Орбита в полевой диагностике
Стационарно установленные датчики приближения, подключенные к системе мониторинга, являются классическим способом контроля орбиты на крупных критически важных машинах, однако лежащий в основе этого принцип — сопоставление двух перпендикулярных сигналов смещения с фазовым эталоном — в равной степени доступен и инженеру-технику на месте. Портативный двухканальный прибор, такой как Balanset-1A измеряет амплитуду и фазу синхронно сразу в двух плоскостях, поэтому как только орбита или спектр подтвердили, что дисбаланс является доминирующей силой, и эта же схема напрямую переносится на балансировка на месте и проверку исправленного состояния. Если же при проверке орбиты обнаруживается смещение, трение или нестабильность, то это заставляет переориентировать работу на выравнивание или механическое устранение неисправности, а не на балансировку.
Орбита перемещения и орбита скорости
Это не одно и то же измерение, и именно эта разница определяет, какие выводы вообще можно сделать по картинке. Пара бесконтактных датчиков приближения измеряет перемещение вала относительно опоры, поэтому график — это истинная карта того, где шейка вала находится внутри своего зазора, а постоянная составляющая того же сигнала даёт осевая линия вала. Портативный двухканальный анализатор с акселерометрами, закреплёнными на корпусах подшипников, строит друг против друга два скорость канала, в мм/с: то, что вы видите, — это движение корпуса, а не положение вала.
Не меняется при смене датчика геометрия. Форма, ориентация и направление прецессии определяются характером сил, действующих на ротор, а не самим датчиком, поэтому знакомые семейства форм никуда не исчезают — гладкий эллипс при доминировании 1×, полумесяц или восьмёрка при заметной составляющей 2×, уплощённые участки и изломы при задевании. А вот что не сохраняется — это абсолютное положение: орбита по скорости не скажет, сколько осталось зазора, и её нельзя пересчитать в микрометры перемещения вала. Используйте её в поле для определения семейства дефекта; для вопроса о том, где вал находится на самом деле, нужны датчики приближения.
Где живёт орбита в программе Balanset
На Balanset-1A орбита — это одна из вкладок окна виброметра, открываемая клавишей F5 из главного окна; для работы окна требуется прошивка прибора версии 5.5.0 или новее. Вкладка «X-Y Orbit» строит канал 1 по одной оси против канала 2 по другой в масштабе 1:1, поэтому окружность на экране — это действительно окружность, а не артефакт неравных осей. На четырёхканальном Balanset-4A под первой орбитой рисуется вторая — для каналов 3 и 4.
Переключатель над графиком определяет, что отображается:
| Режим | Что отображается | Когда этот вид уместен |
|---|---|---|
| Unsynced | Необработанная траектория, без привязки к обороту | Тахометр недоступен, либо нужно видеть всё, что содержится в сигнале |
| Sync (raw) | Наложенные друг на друга последние обороты, выровненные по метке тахометра | Проверка повторяемости — устойчивая, замкнутая фигура означает, что движение повторяется от оборота к обороту |
| 1× | Только вращательная составляющая: чистый эллипс, соответствующий показаниям V·o и F | Проверка вектора дисбаланса перед балансировкой |
Без метки тахометра синхронизированным режимам синхронизироваться попросту не с чем — программа сообщает об этом прямо в заголовке графика, и единственным честным видом остаётся «Unsynced». Это практическое проявление тезиса из раздела 3: нет метки раз-за-оборот — нет направления прецессии.
Как читать числа рядом с орбитой
Плитки рядом с графиком показывают три значения для каждой плоскости измерения, и вместе они — самая быстрая проверка на здравый смысл, которую стоит сделать перед тем, как интерпретировать форму:
- V·s — широкополосная среднеквадратичная скорость по всей рабочей полосе, в мм/с.
- V·o — составляющая только 1×, на частоте вращения, в мм/с.
- F — фаза той же составляющей 1×, в градусах.
Вращательная составляющая по определению — часть общей величины, поэтому V·o никогда не может превышать V·s, а их соотношение подсказывает форму орбиты ещё до того, как вы на неё посмотрите. Когда V·o близко к V·s, почти вся энергия сосредоточена на 1×, орбита стягивается в чистый эллипс, и дисбаланс является доминирующей силой. Когда V·o заметно меньше, разница приходится на гармоники и широкополосный шум — и именно этот остаток изгибает эллипс в полумесяцы, восьмёрки и изломы, описанные в разделе 2. Сильно искажённая орбита при V·o ≈ V·s — противоречие, и в первую очередь стоит проверить измерительную аппаратуру.
Под каждой плоскостью расположена полоса устойчивости: серая, пока показание ещё дрейфует, зелёная — как только коэффициент вариации по последним двенадцати значениям потока опускается ниже 10%, оранжевая — когда разброс превышает 20%. Орбита, записанная при оранжевой полосе, — это не диагноз, а лишь снимок машины, которая ещё не вышла на установившийся режим.
Проверка формы по спектру

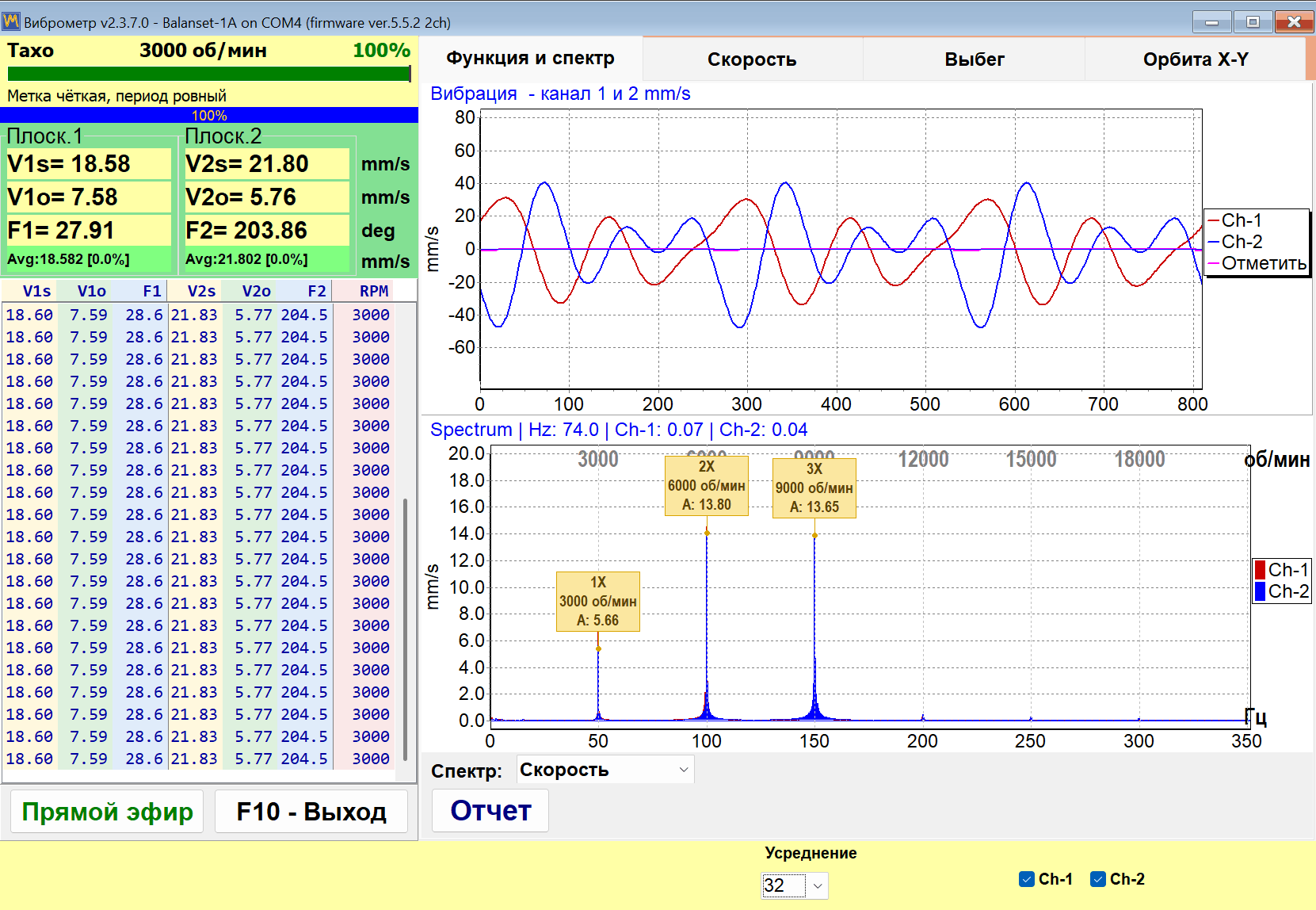

Орбита говорит о том, что что-то искажает эллипс; спектр говорит, какой порядок за это отвечает. Вкладка «Wave Spectrum» того же окна показывает форму сигнала сверху и спектр скорости снизу, с пунктирными метками на точных кратных измеренной скорости вращения, а не на ближайшем высоком столбце — поэтому пик, не попавший на свою метку, вообще не является гармоникой оборотной частоты и относится к подшипникам, зубчатому зацеплению или лопаточной частоте. Доминирующая 2× рядом с орбитой в форме полумесяца или восьмёрки указывает на перекос; пик между 0,43× и 0,48× при дрейфующей, неустойчивой орбите — признак масляный вихрь; широкополосное содержание с уплощёнными сторонами орбиты указывает на натирание.
Селектор под графиком переключает спектр между скоростью и ускорением. При рассуждении об орбите стоит использовать именно скорость, потому что сама орбита строится по каналам скорости.
Наблюдение орбиты через резонанс
Орбита — это снимок на одной скорости, и форма может полностью измениться уже через несколько сотен об/мин. Вкладка «Run-down» вместо этого записывает весь выбег целиком: амплитуда и фаза составляющей 1× регистрируются в зависимости от падающей скорости, по одному необработанному значению за оборот без сглаживания, вплоть до порога остановки, который можно задать в диапазоне от 100 до 2000 об/мин (по умолчанию 300). Резонанс заявляет о себе как пик амплитуды в сопровождении поворота фазы примерно на 180° — та же критическая скорость, которую предсказывает Диаграмма Кэмпбелла там, где линия возбуждения пересекает кривую собственной частоты. Полный отчёт о выбеге сохраняет вместе с этими кривыми X-Y-орбиту, записанную на рабочей скорости, так что форма и карта резонансов оказываются в одном документе.
5. Что показывает график орбиты
В целом, график с одной орбитой позволяет с первого взгляда получить обширную информацию:
- Общая амплитуда колебаний вала.
- – Форма движения вала, которая помогает определить тип неисправности.
- Направление прецессии: прямое или обратное.
- Среднее положение вала в пределах зазора подшипника — его осевая линия вала.
При анализе в сочетании со спектром БПФ и временной кривой орбита позволяет аналитику сделать весьма достоверный и подробный диагностика динамического поведения машины — объединяя «сколько», «какой формы» и «в каком направлении» в единую целостную картину.
