Що таке полярна діаграма при балансуванні ротора?

Опубліковано admin на

Розуміння полярних графіків при балансуванні ротора

Визначення: Що таке полярна діаграма?

A полярний графік (також називається полярною діаграмою або діаграмою Найквіста в деяких контекстах) — це кругове графічне зображення, що використовується в балансування ротора який відображає дані вібрації у вигляді векторів. Кожен вектор представляє як амплітуда (величина) та фазовий кут (напрямок) вібрації в певній точці вимірювання. Радіальна відстань від центру представляє амплітуду вібрації, а кутове положення – фазовий кут.

Полярні діаграми є важливим інструментом візуалізації в польовому балансуванні, оскільки вони дозволяють технікам одразу побачити, як змінюються вектори вібрації під час процесу балансування, та виконувати графічне моделювання. додавання векторів та операції віднімання.

Як читати полярний графік

Розуміння компонентів полярної діаграми є важливим для ефективної роботи з балансування:

Система координат

  • Початок (центральна точка): Представляє нульову вібрацію. Чим ближче вектор до центру, тим менша амплітуда вібрації.
  • Радіальна відстань: Довжина вектора від початку координат представляє амплітуду коливань. Концентричні кола позначають шкали амплітуди (наприклад, 1 мм/с, 2 мм/с, 3 мм/с).
  • Кутове положення: Кут вектора представляє фазу. За домовленістю, 0° зазвичай розміщується праворуч (положення на 3 годинники), а кути збільшуються проти годинникової стрілки (90° зверху, 180° ліворуч, 270° знизу).
  • Довідка фази: Фазовий кут вимірюється відносно опорної позначки на роторі, що встановлюється один раз за оберт, і зазвичай визначається тахометр або ключовий фазор.

Зчитування векторних даних

Кожен вектор, зображений на полярній діаграмі, містить повну інформацію про вібрацію в певний момент або за певних умов:

  • Вектор, спрямований під кутом 45° та довжиною 5 мм/с, вказує на вібрацію з амплітудою 5 мм/с, що виникає під кутом 45° після того, як опорна мітка проходить повз датчик.
  • На одній діаграмі можна нанести кілька векторів, щоб показати, як змінюється вібрація протягом процедури балансування.

Використання полярних графіків у процедурах балансування

Полярні діаграми є важливими для візуалізації кожного етапу процесу балансування:

1. Побудова початкової вібрації

Перший намальований вектор представляє початкову дисбаланс умова. Цей вектор “O” (для “Вихідного”) показує як величину, так і кутове положення вібрації, викликаної дисбалансом.

2. Додавання ефекту пробної ваги

Коли пробна вага додається та виконується тестовий запуск, на графіку будується другий вектор “O+T”, який представляє сумарний вплив початкового дисбалансу плюс пробна гиря. Виконуючи віднімання векторів (O+T – O), ізольований вплив пробної гирі “T” можна візуалізувати як окремий вектор.

3. Розрахунок коригувальної ваги

У "The корекційна вага Потрібна така, що створить вектор вібрації, прямо протилежний (фазовий зсув 180°) і рівний за величиною початковій вібрації “O”. Цей протилежний вектор, коли його додають до O, призводить до суми векторів у початку координат або поблизу нього (нульова вібрація). Полярний графік візуально робить цей зв'язок зрозумілим.

4. Перевірка

Після встановлення коригувальної ваги, остаточний перевірочний прогін створює новий вектор, нанесений на ту саму діаграму. Якщо балансування пройшло успішно, цей вектор залишку буде дуже близьким до початку координат, що вказує на низьку вібрацію.

Додавання векторів на полярних графіках

Однією з потужних особливостей полярних діаграм є здатність виконувати додавання векторів графічно за допомогою методу “від кінчика до хвоста”:

  • Щоб додати два вектори, розмістіть хвіст другого вектора на кінчику першого вектора.
  • Результуючий вектор малюється від хвоста першого вектора до кінчика другого вектора.
  • Цей графічний метод дозволяє швидко візуалізувати, як різні джерела дисбалансу поєднуються або компенсують одне одного.

Віднімання векторів виконується шляхом зміни напрямку вектора, що віднімається (повороту на 180°), а потім додавання його до іншого вектора.

Переваги візуалізації полярних графіків

Полярні діаграми забезпечують кілька важливих переваг у балансуванні:

  • Інтуїтивне представлення: Круговий формат природним чином відображає обертальні явища, що полегшує візуалізацію кутових взаємозв'язків між дисбалансом та корекцією.
  • Повна інформація: Як амплітуда, так і фаза відображаються на одній компактній діаграмі, що усуває необхідність в окремих діаграмах.
  • Візуальна перевірка якості: Аномалії або помилки у зборі даних часто одразу помітні під час побудови векторів. Наприклад, якщо пробна гиря майже не змінює вібрацію, це буде видно як два майже перекриваючі вектори.
  • Документація: Добре позначений полярний графік служить чудовим записом процедури балансування, показуючи перехід від початкового дисбалансу до кінцевого скоригованого стану.
  • Усунення несправностей: Коли балансування не досягає очікуваних результатів, полярний графік може виявити такі проблеми, як нелінійна поведінка системи, проблеми з м'якою опорою або похибки вимірювання.

Сучасні балансувальні прилади та полярні діаграми

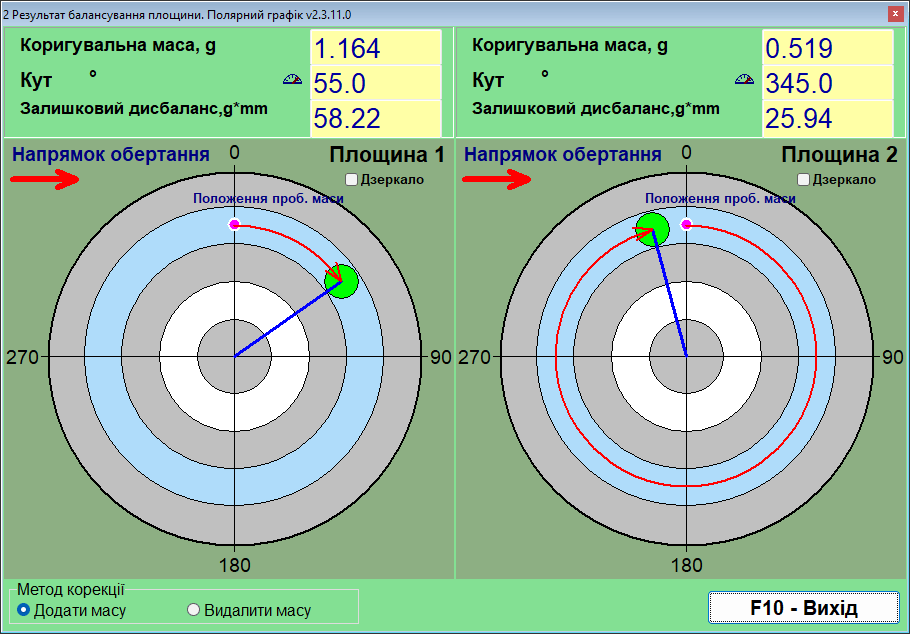

Сучасні портативні балансувальні прилади та програмне забезпечення автоматично генерують полярні діаграми в режимі реального часу під час процедури балансування. Прилад:

  • Автоматично відтворює кожне вимірювання у вигляді вектора.
  • Виконує всі векторні математичні обчислення внутрішньо.
  • Одночасно відображає як графічний полярний графік, так і числові результати.
  • Дозволяє техніку масштабувати, панорамувати та додавати анотації до графіка для документування.

Незважаючи на цю автоматизацію, розуміння того, як читати та інтерпретувати полярні графіки, залишається важливою навичкою для фахівців з балансування, оскільки це дає уявлення про основні фізики та дозволяє перевіряти розрахунки приладів.
