Comprensione dei grafici polari nel bilanciamento del rotore
A diagramma polare (chiamato anche diagramma polare, e strettamente correlato al Diagramma di Nyquist (utilizzato anche in altri ambiti dello studio delle vibrazioni) è un grafico circolare che mostra vibrazione dati sotto forma di vettori. Ogni vettore contiene due informazioni contemporaneamente: il ampiezza (magnitudo) e il angolo di fase (direzione) della vibrazione in un punto di misurazione prescelto. La distanza radiale dal centro indica l'ampiezza; la posizione angolare lungo il cerchio indica la fase.
I grafici polari sono uno strumento di visualizzazione fondamentale in bilanciamento in situ perché consentono a un tecnico di vedere a colpo d'occhio come si spostano i vettori di vibrazione durante il ciclo di equilibratura e di visualizzare graficamente addizione vettoriale e la sottrazione a mente — trasformando la matematica altrimenti astratta di bilanciamento del rotore in un'immagine.
1. Come leggere un grafico polare
Comprendere la struttura del diagramma è il primo passo per utilizzarlo in modo efficace.
Il sistema di coordinate
- Origine (punto centrale): indica l'assenza di vibrazioni. Più la punta del vettore si avvicina al centro, minore è l'ampiezza; pertanto, l'obiettivo di ogni operazione di bilanciamento è quello di spingere il vettore verso il centro.
- Distanza radiale: La lunghezza di un vettore rispetto all'origine rappresenta la sua ampiezza. Dei cerchi concentrici indicano la scala di ampiezza, ad esempio 1, 2 e 3 mm/s.
- Posizione angolare: L'angolo di un vettore corrisponde alla sua fase. Per convenzione, 0° si trova a destra (nella posizione delle ore 3) e gli angoli aumentano in senso antiorario: 90° in alto, 180° a sinistra, 270° in basso.
- Riferimento di fase: l'angolo di fase viene sempre misurato rispetto a un segno presente sul rotore ogni giro, rilevato da un tachimetro o fasore chiave. Senza quell'impulso di riferimento, la fase — e quindi l'intero andamento — non ha alcun significato.
Lettura dei dati vettoriali
Ogni vettore nel diagramma rappresenta una descrizione completa della vibrazione in una determinata condizione:
- Un vettore orientato a 45° con una velocità di 5 mm/s indica una vibrazione con un'ampiezza di 5 mm/s che si verifica 45° dopo il passaggio del segno di riferimento davanti al sensore.
- Più vettori possono essere rappresentati su un unico grafico, in modo che l'intera cronologia di un'operazione di bilanciamento — prima, durante e dopo la correzione — sia visibile su un unico grafico.
Un vettore è una rappresentazione sintetica di una sinusoide: la sua lunghezza corrisponde all'ampiezza di picco della 1× velocità di corsa risposta, e il suo angolo corrisponde alla temporizzazione di tale risposta rispetto al riferimento dell'albero.
2. Utilizzo dei grafici polari attraverso una procedura di bilanciamento
Il diagramma si rivela particolarmente utile come resoconto dettagliato del lavoro.
Rappresentazione grafica della vibrazione iniziale
Il primo vettore rappresenta il valore iniziale sbilanciare condizione. Questo vettore "O" (da "Originale") determina sia l'ampiezza che la posizione angolare della vibrazione indotta dallo squilibrio: il punto di riferimento rispetto al quale viene misurato tutto il resto.
Inserimento dell'effetto del peso di prova
Quando un peso di prova e un prova di funzionamento una volta eseguita l'operazione, viene tracciato un secondo vettore “O+T”, che rappresenta l'effetto combinato dello squilibrio originale e del peso di prova. Sottraendo l'uno dall'altro (O+T − O), l'effetto isolato del peso di prova “T” emerge come vettore a sé stante. Tale vettore dell'effetto del peso di prova è, in sostanza, una rappresentazione grafica del coefficiente di influenza per l'aereo.
Calcolo del coefficiente di correzione
Il requisito peso di correzione è quello che genera un vettore di vibrazione esattamente opposto (con uno sfasamento di 180°) e di intensità uguale a quella dell’originale «O». Quando quel vettore opposto viene sommato a O, la somma si colloca sull’origine o nelle sue vicinanze — vibrazione pari a zero. Il grafico polare rende questa cancellazione visivamente evidente in un modo che una tabella di numeri non potrà mai eguagliare.
Verifica
Una volta installato il peso di correzione, un'esecuzione di verifica finale genera un nuovo vettore sullo stesso diagramma. Se l'operazione ha avuto esito positivo, questo vettore residuo si trova molto vicino all'origine, a conferma di un basso squilibrio residuo.
3. Addizione vettoriale nel diagramma polare
Una delle caratteristiche più utili del grafico polare è che i vettori possono essere combinati graficamente con il metodo "da punta a punta":
- Per sommare due vettori, posiziona la coda del secondo sulla punta del primo.
- La risultante va dalla coda del primo vettore alla punta del secondo.
- Ciò consente al tecnico di visualizzare immediatamente come le singole fonti di squilibrio si sommano o si annullano a vicenda.
La sottrazione vettoriale non è altro che un'addizione al contrario: basta ruotare di 180° il vettore da sottrarre e sommarlo all'altro. Questa è esattamente l'operazione utilizzata per isolare l'effetto del peso di prova, ed è alla base del calcolo di bilanciamento su un solo piano. Nel caso a due piani, a ciascun piano viene applicata la stessa geometria, mentre gli effetti incrociati vengono gestiti dal Calcolatrice del coefficiente di influenza.
4. Perché la visualizzazione è importante
Al di là degli aspetti matematici, il grafico polare si impone per diversi motivi pratici:
- Rappresentazione intuitiva: Il formato circolare si presta naturalmente a rappresentare un fenomeno rotatorio, rendendo facile da comprendere la relazione angolare tra squilibrio e correzione.
- Informazioni complete: L'ampiezza e la fase sono rappresentate in un unico grafico compatto, senza bisogno di grafici separati.
- Controllo visivo della qualità: Gli errori nella raccolta dei dati spesso saltano subito all'occhio. Se un peso di prova non produce quasi alcuna variazione, i due vettori si sovrappongono: un chiaro segno che il peso era troppo basso o che il sistema non funziona correttamente.
- Documentazione: un grafico polare ben etichettato è una rappresentazione eccellente, che mostra l'intero andamento dallo squilibrio iniziale allo stato corretto per un rapporto diagnostico.
- Risoluzione dei problemi: Quando il bilanciamento non funziona correttamente, il grafico può evidenziare una risposta non lineare del sistema, un piede zoppo, oppure un errore di misurazione, prima di sprecare altro tempo.
5. Grafici polari sugli strumenti di bilanciamento moderni
I bilanciatori portatili e i software moderni tracciano il diagramma polare in tempo reale man mano che il lavoro procede. Lo strumento:
- traccia automaticamente ogni misurazione sotto forma di vettore;
- esegue internamente tutti i calcoli vettoriali;
- mostra il grafico e i risultati numerici affiancati;
- consente al tecnico di ingrandire, scorrere l'immagine e inserire annotazioni ai fini della documentazione.

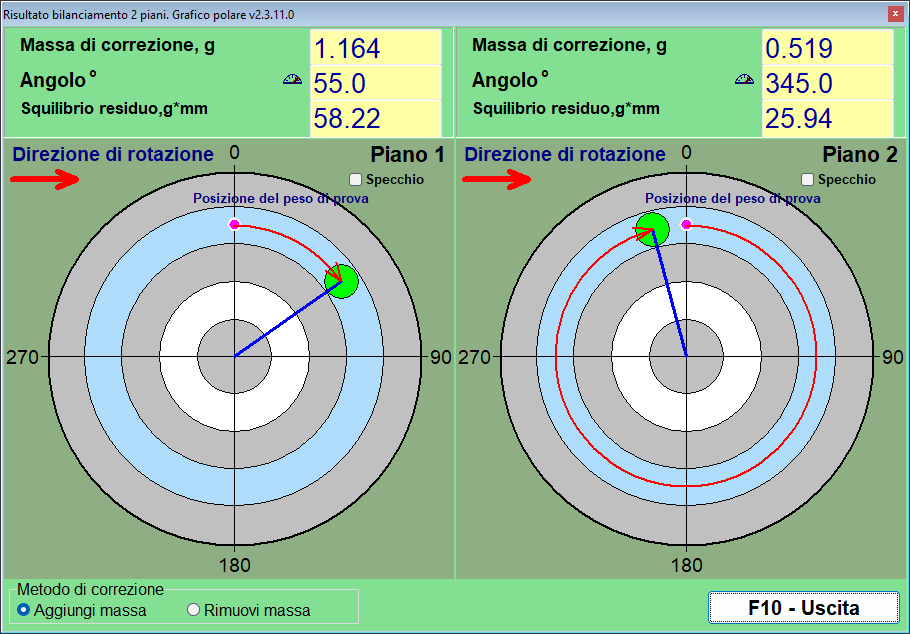

Uno strumento da campo come il Bilanciamento-1a illustra bene il flusso di lavoro: al termine di ogni ciclo, visualizza sullo schermo i vettori O, O+T e di regolazione, calcola automaticamente il coefficiente di influenza e presenta la massa e l'angolo di correzione pronti per essere applicati — mentre la visualizzazione polare in tempo reale consente all'operatore di verificare a colpo d'occhio che ogni fase stia avvicinando il vettore al centro. Utilizzato in questo modo su un analizzatore portatile, la trama è al tempo stesso uno strumento di lavoro e un controllo di coerenza.
Nonostante tutta questa automazione, la capacità di leggere e interpretare un grafico polare rimane una competenza fondamentale. Essa mette in luce i principi fisici sottostanti, consente all'ingegnere di verificare la validità dei dati forniti dallo strumento e trasforma il risultato di una "scatola nera" in qualcosa di cui l'uomo può fidarsi e che è in grado di spiegare.
