Förstå polära diagram i rotorbalansering
A polarplott (kallas även polärdiagram och är nära besläktat med Nyquist-diagram används på andra ställen i vibrationsarbetet) är en cirkelformad graf som visar vibrationer data som vektorer. Varje vektor innehåller två delar av informationen samtidigt: den amplitud (magnitud) och fasvinkel (riktning) för vibrationen vid en vald mätpunkt. Det radiella avståndet från centrum kodar amplituden; vinkelpositionen runt cirkeln kodar fasen.
Polarplottar är ett viktigt visualiseringsverktyg i fältbalansering eftersom de gör det möjligt för en tekniker att snabbt se hur vibrationsvektorerna skiftar under balanseringen och utföra grafiska vektoraddition och subtraktion med ögat - vilket gör den annars abstrakta matematiken i rotorbalansering till en bild.
1. Hur man läser ett polärdiagram
Att förstå diagrammets anatomi är det första steget för att kunna använda det på ett effektivt sätt.
Koordinatsystemet
- Ursprung (mittpunkt): representerar noll vibration. Ju närmare mitten en vektorspets ligger, desto lägre blir amplituden - så målet med varje balanseringsjobb är att driva vektorn mot mitten.
- Radiellt avstånd: Längden på en vektor från origo är dess amplitud. Koncentriska cirklar markerar amplitudskalan, t.ex. 1, 2 och 3 mm/s.
- Vinkelposition: vinkeln på en vektor är dess fas. Enligt konvention ligger 0° till höger (klockan 3-positionen) och vinklarna ökar moturs - 90° upptill, 180° till vänster, 270° nedtill.
- Fasreferens: Fasvinkeln mäts alltid mot en markering på rotorn som görs en gång per varv och som avkänns av en varvräknare eller nyckelfasor. Utan denna referenspuls har fasen - och därmed hela diagrammet - ingen mening.
Avläsning av vektordata
Varje vektor i diagrammet är en fullständig beskrivning av vibrationen vid ett visst tillstånd:
- En vektor som pekar 45° med en längd på 5 mm/s innebär vibrationer med en amplitud på 5 mm/s som inträffar 45° efter att referensmärket passerat sensorn.
- Flera vektorer kan dela på ett diagram, så att hela historiken för ett balanseringsjobb - före, under och efter korrigeringen - syns i ett enda diagram.
En vektor är en förkortning för en sinusoid: dess längd är toppamplituden för 1× löphastighet respons, och dess vinkel är tidpunkten för denna respons i förhållande till axelns referens.
2. Användning av polärdiagram under en balanseringsprocedur
Diagrammet kommer till sin rätt som en steg-för-steg-registrering av arbetet.
Plottning av den initiala vibrationen
Den första vektorn representerar den initiala obalans tillstånd. Denna “O”-vektor (för “Original”) fastställer både magnituden och vinkelpositionen för den obalansinducerade vibrationen - startpunkten från vilken allt annat mäts.
Lägga till provviktens effekt
När en provvikt är monterad och en testkörning utförs, ritas en andra vektor “O+T” upp, som representerar den kombinerade effekten av den ursprungliga obalansen plus provvikten. Genom att subtrahera den ena från den andra (O+T - O) framträder den isolerade effekten av provvikten “T” som en egen vektor. Denna vektor för provviktens effekt är i själva verket en grafisk form av influenskoefficient för planet.
Beräkning av korrigeringsvikten
Det som krävs korrigeringsvikt är den som ger upphov till en vibrationsvektor som är exakt motsatt (en fasförskjutning på 180°) och lika stor som den ursprungliga “O”. När den motriktade vektorn adderas till O hamnar summan vid eller nära origo - noll vibration. Polärdiagrammet gör denna utsläckning visuellt tydlig på ett sätt som en siffertabell aldrig kan.
Kontroll
Efter att korrigeringsvikten har installerats görs en slutlig verifieringskörning som ger en ny vektor i samma diagram. Om jobbet lyckades ligger denna kvarvarande vektor mycket nära origo, vilket bekräftar låg kvarvarande obalans.
3. Vektoraddition i polärdiagrammet
En av de mest användbara egenskaperna hos polärdiagrammet är att vektorer kan kombineras grafiskt med “spets-till-svans”-metoden:
- Om du vill lägga till två vektorer placerar du den andra vektorns svans i den första vektorns spets.
- Resultanten går från den första vektorns svans till den andra vektorns spets.
- På så sätt kan teknikern direkt visualisera hur separata obalanskällor kombineras - eller upphävs.
Vektorsubtraktion är helt enkelt omvänd addition: vänd den vektor som subtraheras 180° och addera den till den andra. Detta är exakt den operation som används för att isolera provviktseffekten, och den ligger till grund för aritmetiken i balansering i ett plan. För tvåplansfallet tillämpas samma geometri på varje plan, och korseffekterna hanteras av Influenskoefficientkalkylator.
4. Varför visualiseringen är viktig
Utöver matematiken förtjänar polärdiagrammet sin plats av flera praktiska skäl:
- Intuitiv representation: ett cirkulärt format passar naturligtvis ett rotationsfenomen, vilket gör vinkelförhållandet mellan obalans och korrigering lätt att förstå.
- Fullständig information: amplitud och fas ryms i ett kompakt diagram, utan behov av separata diagram.
- Visuell kvalitetskontroll: Datainsamlingsfel syns ofta direkt. Om en provvikt nästan inte ger någon förändring överlappar de två vektorerna varandra - ett tydligt tecken på att vikten var för liten eller att systemet inte fungerar som det ska.
- Dokumentation: en väl märkt polarplott är en utmärkt dokumentation som visar hela förloppet från initial obalans till korrigerat tillstånd för en diagnostikrapport.
- Felsökning: när balanseringen inte fungerar som den ska kan diagrammet avslöja olinjär systemrespons, en mjukfot, eller mätfel innan mer tid går förlorad.
5. Polarplottar på moderna balanseringsinstrument
Moderna bärbara balanserare och programvara ritar polärdiagrammet i realtid medan arbetet fortskrider. Instrumentet:
- plottar varje mätning automatiskt som en vektor;
- utför all vektormatematik internt;
- visar det grafiska diagrammet och de numeriska resultaten sida vid sida;
- låter teknikern zooma, panorera och göra anteckningar för dokumentation.

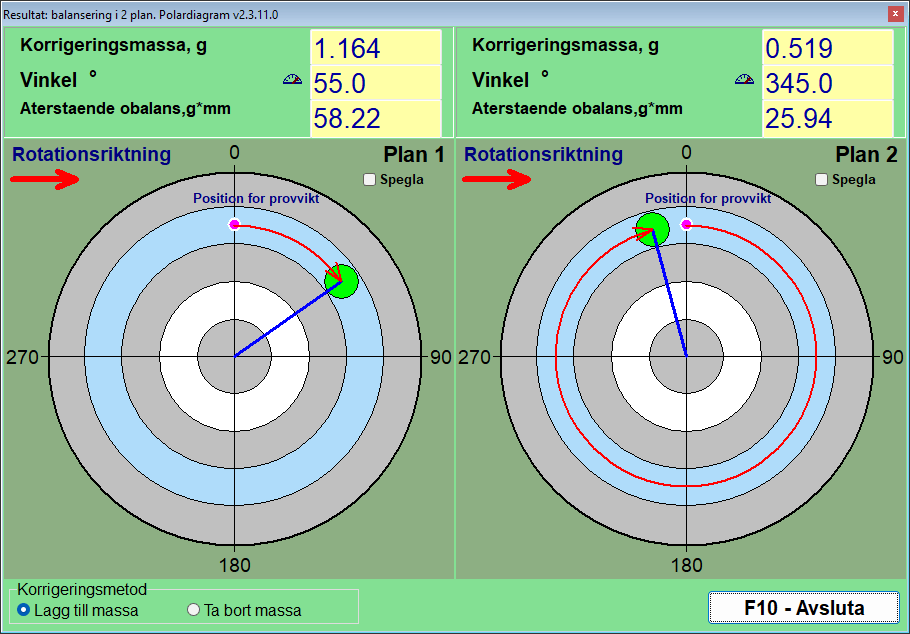

Ett fältinstrument som t.ex. Balanset-1A illustrerar arbetsflödet väl: när varje körning är klar placerar den O-, O+T- och trimvektorerna på skärmen, härleder influenskoefficienten automatiskt och presenterar korrigeringsvikten och vinkeln redo att appliceras - medan den direkta visningen i polärdiagrammet låter operatören bekräfta med en blick att varje steg drar vektorn mot mitten. Används på detta sätt på en bärbar vibrationsanalysator, är diagrammet både ett arbetsverktyg och en rimlighetskontroll.
Trots all automatisering är förmågan att läsa och tolka ett polärdiagram fortfarande en viktig färdighet. Den avslöjar den underliggande fysiken, låter en ingenjör kontrollera instrumentets siffror och förvandlar ett resultat från en svart låda till något som en människa kan lita på och förklara.
