Memahami Plot Polar dalam Penyeimbangan Rotor
A plot kutub (juga disebut diagram polar, dan sangat erat kaitannya dengan Diagram Nyquist (yang juga digunakan dalam bidang getaran) adalah grafik berbentuk lingkaran yang menampilkan getaran data sebagai vektor. Setiap vektor mengandung dua informasi sekaligus: amplitudo (besaran) dan sudut fase (arah) getaran pada titik pengukuran yang dipilih. Jarak radial dari pusat menunjukkan amplitudo; posisi sudut di sepanjang lingkaran menunjukkan fase.
Diagram kutub merupakan alat visualisasi yang sangat penting dalam penyeimbangan lapangan karena hal itu memungkinkan teknisi melihat sekilas bagaimana vektor getaran bergeser selama proses penyeimbangan dan menampilkannya dalam bentuk grafik penjumlahan vektor dan pengurangan secara visual — mengubah matematika yang pada dasarnya abstrak dari penyeimbangan rotor menjadi sebuah gambaran.
1. Cara Membaca Grafik Polar
Memahami struktur diagram merupakan langkah pertama untuk menggunakannya secara efektif.
Sistem Koordinat
- Titik asal (titik tengah): menandakan getaran nol. Semakin dekat ujung vektor berada di dekat pusat, semakin rendah amplitudonya — sehingga tujuan dari setiap proses penyeimbangan adalah untuk mengarahkan vektor ke tengah.
- Jarak radial: Jarak vektor dari titik asal adalah amplitudonya. Lingkaran-lingkaran konsentris menandai skala amplitudo, misalnya 1, 2, dan 3 mm/s.
- Posisi sudut: Sudut vektor adalah fasa vektor tersebut. Berdasarkan konvensi, 0° berada di sebelah kanan (posisi jam 3) dan sudut bertambah berlawanan arah jarum jam — 90° di bagian atas, 180° di sebelah kiri, 270° di bagian bawah.
- Referensi fase: sudut fase selalu diukur berdasarkan tanda yang muncul sekali per putaran pada rotor, yang dideteksi oleh sebuah takometer atau keyphasor. Tanpa pulsa acuan tersebut, fase — dan karenanya seluruh grafik — tidak memiliki arti.
Membaca Data Vektor
Setiap vektor pada diagram merupakan gambaran lengkap dari getaran pada satu kondisi:
- Vektor yang mengarah pada sudut 45° dengan kecepatan 5 mm/s menunjukkan getaran dengan amplitudo 5 mm/s yang terjadi 45° setelah tanda acuan melewati sensor.
- Beberapa vektor dapat ditampilkan dalam satu diagram, sehingga seluruh riwayat pekerjaan penyeimbangan — sebelum, selama, dan setelah koreksi — dapat dilihat dalam satu grafik.
Vektor adalah singkatan dari gelombang sinusoidal: panjangnya adalah amplitudo puncak dari 1× kecepatan lari respons, dan sudutnya adalah selisih waktu respons tersebut relatif terhadap referensi poros.
2. Menggunakan Diagram Polar Melalui Prosedur Penyeimbangan
Diagram ini sangat berguna sebagai catatan langkah demi langkah dari pekerjaan tersebut.
Membuat Grafik Getaran Awal
Vektor pertama mewakili nilai awal ketidakseimbangan kondisi. Vektor “O” (singkatan dari “Original”) ini menentukan baik besarnya maupun posisi sudut getaran yang disebabkan oleh ketidakseimbangan — titik awal yang menjadi acuan untuk mengukur segala hal lainnya.
Menambahkan Efek Bobot Uji Coba
Ketika sebuah berat uji coba dipasang dan sebuah uji coba setelah perhitungan dilakukan, vektor kedua “O+T” digambarkan, yang mewakili efek gabungan dari ketidakseimbangan awal ditambah bobot percobaan. Dengan mengurangkan satu dari yang lain (O+T − O), efek terisolasi dari bobot percobaan “T” muncul sebagai vektor tersendiri. Vektor efek bobot percobaan tersebut, pada dasarnya, merupakan bentuk grafis dari koefisien pengaruh for the plane.
Menghitung Bobot Koreksi
The required koreksi berat adalah vektor yang menghasilkan vektor getaran yang berlawanan arah (pergeseran fase 180°) dan sama besarnya dengan “O” asli. Ketika vektor berlawanan tersebut ditambahkan ke O, hasil penjumlahan tersebut berada tepat di titik asal atau di dekatnya — getaran nol. Grafik polar memperlihatkan pembatalan ini secara visual dengan jelas, sesuatu yang tidak dapat dilakukan oleh tabel angka.
Verifikasi
Setelah bobot koreksi dipasang, proses verifikasi akhir menghasilkan vektor baru pada diagram yang sama. Jika proses tersebut berhasil, vektor residu ini terletak sangat dekat dengan titik asal, yang menunjukkan bahwa ketidakseimbangan sisa.
3. Penjumlahan Vektor pada Grafik Polar
Salah satu fitur paling berguna dari diagram kutub adalah vektor-vektor dapat digabungkan secara grafis dengan metode “ujung ke ujung”:
- Untuk menjumlahkan dua vektor, letakkan ujung belakang vektor kedua di ujung depan vektor pertama.
- Garis hasil penjumlahan tersebut membentang dari ujung belakang vektor pertama hingga ujung depan vektor kedua.
- Hal ini memungkinkan teknisi untuk langsung melihat bagaimana sumber-sumber ketidakseimbangan yang terpisah saling berpadu — atau saling meniadakan.
Pengurangan vektor pada dasarnya adalah penjumlahan terbalik: putar vektor yang dikurangkan sebesar 180° dan tambahkan ke vektor lainnya. Inilah tepatnya operasi yang digunakan untuk mengisolasi efek bobot percobaan, dan hal ini menjadi dasar perhitungan penyeimbangan bidang tunggal. Untuk kasus dua bidang, geometri yang sama diterapkan pada masing-masing bidang, dengan efek silang ditangani oleh Kalkulator Koefisien Pengaruh.
4. Mengapa Visualisasi Itu Penting
Selain dari segi matematis, diagram kutub memiliki tempatnya sendiri karena beberapa alasan praktis:
- Representasi yang intuitif: Bentuk lingkaran secara alami cocok untuk menggambarkan fenomena rotasi, sehingga hubungan sudut antara ketidakseimbangan dan koreksi menjadi mudah dipahami.
- Informasi lengkap: Amplitudo dan fase ditampilkan dalam satu diagram yang ringkas, tanpa perlu menggunakan grafik terpisah.
- Pemeriksaan kualitas visual: Kesalahan dalam pengumpulan data sering kali langsung terlihat. Jika bobot percobaan hampir tidak menghasilkan perubahan apa pun, kedua vektor tersebut tumpang tindih — sebuah tanda jelas bahwa bobotnya terlalu kecil atau sistemnya bermasalah.
- Dokumentasi: Grafik polar yang diberi label dengan jelas merupakan catatan yang sangat baik, yang memperlihatkan seluruh perkembangan mulai dari ketidakseimbangan awal hingga keadaan yang telah diperbaiki untuk sebuah laporan diagnostik.
- Pemecahan masalah: ketika proses penyeimbangan mengalami gangguan, grafik dapat menunjukkan respons sistem non-linier, sebuah kaki lembut, atau kesalahan pengukuran sebelum waktu terbuang lebih banyak lagi.

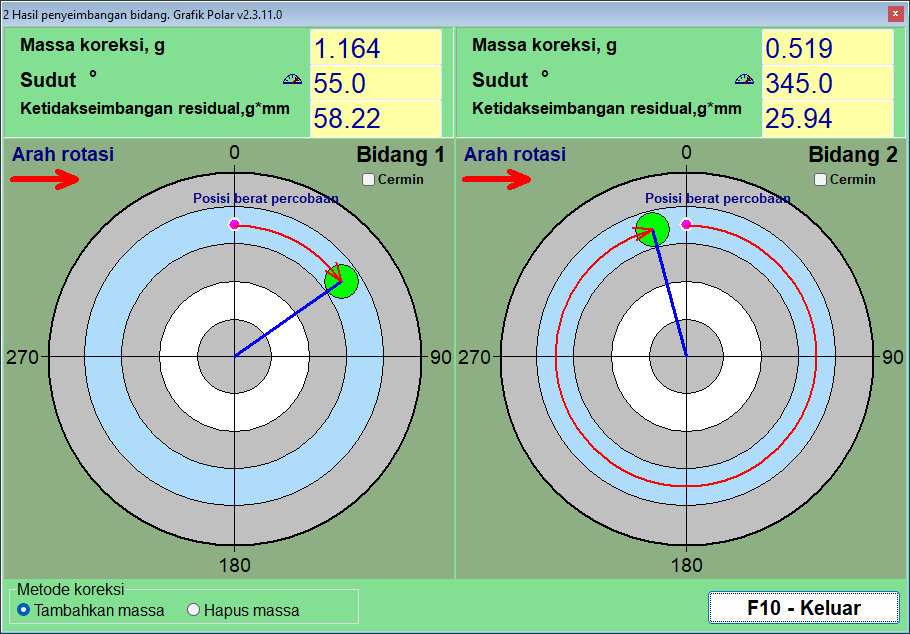

5. Diagram Polar pada Alat Pengukur Keseimbangan Modern
Alat penyeimbang portabel dan perangkat lunak modern menampilkan grafik polar secara real-time seiring berjalannya proses. Alat tersebut:
- secara otomatis memplot setiap pengukuran sebagai vektor;
- melakukan semua perhitungan vektor secara internal;
- menampilkan grafik dan hasil numerik secara berdampingan;
- memungkinkan teknisi untuk memperbesar, menggeser tampilan, dan menambahkan anotasi untuk keperluan dokumentasi.
Alat lapangan seperti Keseimbangan-1a menggambarkan alur kerja dengan baik: setiap kali proses selesai, sistem menampilkan vektor O, O+T, dan trim di layar, menghitung koefisien pengaruh secara otomatis, serta menampilkan massa dan sudut koreksi yang siap diterapkan — sementara tampilan polar secara real-time memungkinkan operator memastikan sekilas bahwa setiap langkah mengarahkan vektor ke arah pusat. Digunakan dengan cara ini pada sebuah alat analisis portabel, alur cerita berfungsi ganda sebagai alat kerja sekaligus sebagai pengecekan logika.
Meskipun telah ada otomatisasi sedemikian rupa, kemampuan untuk membaca dan menafsirkan grafik polar tetap menjadi keterampilan yang sangat penting. Grafik ini mengungkap prinsip fisika yang mendasarinya, memungkinkan seorang insinyur untuk memverifikasi keakuratan data instrumen, serta mengubah hasil yang semula bersifat "kotak hitam" menjadi sesuatu yang dapat dipercaya dan dijelaskan oleh manusia.
