로터 밸런싱의 극좌표 플롯 이해
A 극좌표 플롯 (극좌표도라고도 하며, 다음의 개념과 밀접한 관련이 있다) Nyquist diagram (진동 관련 연구의 다른 분야에서도 사용됨)은 다음을 보여주는 원형 그래프입니다. 진동 데이터를 벡터로 표현합니다. 각 벡터는 한 번에 두 가지 정보를 담고 있습니다: 진폭 (규모)와 위상각 선택된 측정 지점에서의 진동(방향). 중심으로부터의 반경 거리는 진폭을 나타내고, 원을 따라의 각도 위치는 위상을 나타낸다.
극좌표도는 필드 밸런싱 이는 기술자가 밸런싱 작업 과정에서 진동 벡터가 어떻게 변화하는지 한눈에 파악하고 그래픽으로 벡터 추가 그리고 눈으로 하는 덧셈과 뺄셈 — 그렇지 않으면 추상적인 수학을 로터 밸런싱 그림으로 표현합니다.
1. 극좌표도 읽는 법
도표의 구조를 이해하는 것이 이를 효과적으로 활용하기 위한 첫걸음입니다.
좌표계
- 기점(중심점): 진동이 전혀 없음을 나타냅니다. 벡터 끝점이 중심에 가까울수록 진폭은 작아지므로, 모든 밸런싱 작업의 목표는 벡터를 중심 쪽으로 이동시키는 것입니다.
- 반경 거리: 원점을 기준으로 한 벡터의 길이는 그 진폭입니다. 동심원이 진폭 눈금을 표시하며, 예를 들어 1, 2, 3 mm/s와 같습니다.
- 각도: 벡터의 각도는 그 위상입니다. 관례에 따라 0°는 오른쪽(3시 방향)에 위치하며, 각도는 시계 반대 방향으로 증가합니다. 즉, 90°는 위쪽, 180°는 왼쪽, 270°는 아래쪽에 위치합니다.
- 위상 기준: 위상각은 항상 로터에 있는 1회전당 1개의 표시를 기준으로 측정되며, 이는 유속계 또는 키페이저. 그 기준 펄스가 없다면 위상, 그리고 결과적으로 전체 그래프는 아무런 의미가 없습니다.
벡터 데이터 읽기
도표에 표시된 각 벡터는 특정 조건에서의 진동을 완벽하게 설명합니다:
- 길이 5 mm/s인 45° 방향의 벡터는 기준 표시가 센서를 통과한 후 45° 지점에서 진폭 5 mm/s의 진동이 발생함을 의미합니다.
- 여러 벡터가 하나의 다이어그램을 공유할 수 있으므로, 보정 작업의 전체 이력(보정 전, 보정 중, 보정 후)을 단일 차트에서 확인할 수 있습니다.
벡터는 사인파를 나타내는 약어입니다. 그 길이는 1× 주행 속도 응답, 그리고 그 각도는 샤프트 기준에 대한 해당 응답의 타이밍을 나타냅니다.
2. 균형 잡기 과정을 통한 극좌표 그래프 활용
이 도표는 작업 과정을 단계별로 기록한 자료로서 그 진가를 발휘합니다.
초기 진동 그래프 그리기
첫 번째 벡터는 초기 불균형 조건. 이 “O” 벡터(“Original”의 약자)는 불균형으로 인한 진동의 크기와 각도 위치를 모두 고정하며, 이는 다른 모든 값을 측정하는 기준점이 됩니다.
시험 중량 효과 추가
때 시험 중량 장착되어 있으며 테스트 실행 이 수행되면, 원래의 불균형과 시험 하중의 합성 효과를 나타내는 두 번째 벡터 “O+T”가 그래프에 표시됩니다. 이 두 벡터를 서로 뺀 값(O+T − O)을 통해 시험 하중 “T”의 순수 효과가 별도의 벡터로 나타납니다. 이 시험 하중 효과 벡터는 본질적으로 영향력 계수 for the plane.
보정 가중치 계산
The required 보정 무게 이는 원래의 “O”와 정확히 반대 방향(180° 위상 차이)이면서 크기가 동일한 진동 벡터를 생성하는 벡터입니다. 이 반대 방향의 벡터를 O에 더하면, 그 합은 원점 또는 그 근처에 위치하게 되며, 이는 진동이 제로(0)가 됨을 의미합니다. 극좌표도는 숫자 표로는 결코 표현할 수 없는 방식으로 이러한 상쇄 현상을 시각적으로 명확하게 보여줍니다.
확인
보정 가중치가 적용된 후, 최종 검증 실행을 통해 동일한 도표에 새로운 벡터가 생성됩니다. 작업이 성공했다면, 이 잔차 벡터는 원점에 매우 가깝게 위치하게 되며, 이는 낮은 잔류 불균형.
3. 극좌표 평면에서의 벡터 덧셈
극좌표 플롯의 가장 유용한 기능 중 하나는 벡터들을 “끝과 끝을 연결하는” 방법으로 그래픽적으로 결합할 수 있다는 점입니다:
- 두 벡터를 더하려면, 두 번째 벡터의 끝을 첫 번째 벡터의 시작점에 맞닿게 하십시오.
- 합성 벡터는 첫 번째 벡터의 끝점에서 두 번째 벡터의 선단까지 향한다.
- 이를 통해 기술자는 개별적인 불균형 원인이 어떻게 결합되거나 상쇄되는지 즉시 파악할 수 있습니다.
벡터 뺄셈은 단순히 덧셈을 역으로 하는 것입니다. 뺄 벡터를 180° 회전시킨 뒤 다른 벡터에 더하면 됩니다. 이것이 바로 시험 중량 효과를 분리해 내기 위해 사용된 연산이며, 이는 단일 평면 밸런싱. 2차원 평면 모델의 경우 각 평면에 동일한 기하학적 구조가 적용되며, 상호작용 효과는 영향계수 계산기.
4. 시각화가 중요한 이유
수학적 측면을 떠나, 극좌표도는 다음과 같은 몇 가지 실용적인 이유로 그 가치를 인정받고 있습니다:
- 직관적인 표현: 원형 형식은 회전 현상에 자연스럽게 어울리며, 불균형과 보정 사이의 각도 관계를 쉽게 파악할 수 있게 해줍니다.
- 자세한 정보: 진폭과 위상이 하나의 간결한 도표에 모두 표시되어 있어 별도의 차트가 필요하지 않습니다.
- 시각적 품질 검사: 데이터 수집 오류는 대개 한눈에 드러납니다. 시험 가중치를 적용해도 거의 변화가 없다면, 두 벡터가 겹치는 것이며, 이는 가중치가 너무 작거나 시스템에 문제가 있다는 분명한 신호입니다.
- 선적 서류 비치: 명확하게 표기된 극좌표도는 특정 대상의 초기 불균형 상태에서 교정된 상태에 이르기까지의 전 과정을 보여주는 훌륭한 기록입니다. 진단 보고서.
- 문제 해결: 균형 조정 과정에서 문제가 발생하면, 플롯을 통해 비선형 시스템의 응답을 확인할 수 있으며, 부드러운 발, 아니면 더 많은 시간을 낭비하기 전에 측정 오류를 확인해야 합니다.
5. 현대식 균형 측정기의 극좌표도
최신 휴대용 밸런서와 소프트웨어는 작업이 진행되는 동안 실시간으로 극좌표도를 그려줍니다. 이 장비:
- 각 측정값을 자동으로 벡터로 그래프에 표시합니다;
- 모든 벡터 연산을 내부적으로 수행하며;
- 그래프와 수치 결과를 나란히 표시합니다;
- 기술자가 확대/축소, 이동 및 주석 추가를 통해 기록을 남길 수 있게 해줍니다.

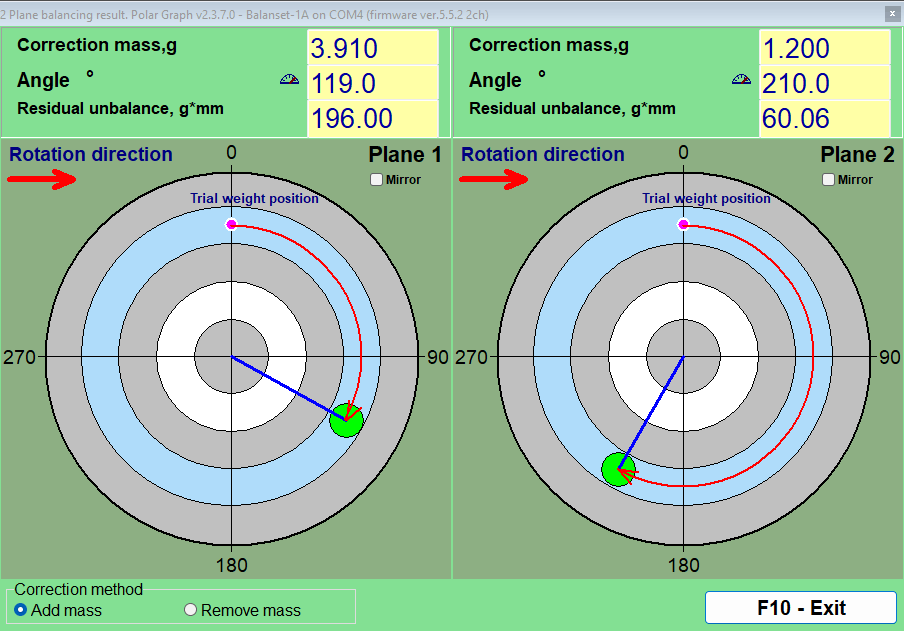

다음과 같은 현장 계측기 발란셋-1A 이 워크플로를 잘 보여줍니다. 각 실행이 완료될 때마다 O, O+T 및 트림 벡터를 화면에 표시하고, 영향 계수를 자동으로 도출하며, 적용할 수 있도록 보정 질량과 각도를 제시합니다. 또한 실시간 극좌표 표시를 통해 운영자는 각 단계마다 벡터가 중심을 향해 이동하고 있는지 한눈에 확인할 수 있습니다. 이러한 방식으로 휴대용 분석기, 플롯은 작업 도구이자 타당성 검증 수단이기도 합니다.
이러한 자동화 시대에도 불구하고, 극좌표도를 읽고 해석하는 능력은 여전히 필수적인 기술로 남아 있습니다. 이는 근본적인 물리적 원리를 드러내 주며, 엔지니어가 계측기의 수치를 검증할 수 있게 해주고, 블랙박스 같은 결과를 사람이 신뢰하고 설명할 수 있는 형태로 바꿔줍니다.
