Forstå polare plott i rotorbalansering
A polarplott (også kalt et polardiagram, og nært beslektet med Nyquist-diagram (som også brukes i andre sammenhenger innen vibrasjonsanalyse) er et sirkeldiagram som viser vibrasjon data som vektorer. Hver vektor inneholder to opplysninger samtidig: amplitude (størrelsesorden) og fasevinkel (retningen) på vibrasjonen ved et valgt målepunkt. Den radiale avstanden fra sentrum angir amplituden; vinkelposisjonen rundt sirkelen angir fasen.
Polardiagrammer er et viktig visualiseringsverktøy i feltbalansering fordi de gjør det mulig for en tekniker å se med et øyeblikk hvordan vibrasjonsvektorene endrer seg gjennom balanseringsprosessen og viser dette grafisk vektortillegg og hoderegning – ved å omforme den ellers abstrakte matematikken i Rotorbalansering til et bilde.
1. Hvordan lese et polardiagram
Å forstå diagrammets oppbygning er det første skrittet mot å bruke det effektivt.
Koordinatsystemet
- Opprinnelse (midtpunkt): betyr null vibrasjon. Jo nærmere en vektorspiss ligger sentrum, desto lavere er amplituden – derfor er målet med enhver balansering å flytte vektoren mot midten.
- Radial avstand: Lengden på en vektor fra origo er dens amplitude. Konsentriske sirkler markerer amplitudeskalaen, for eksempel 1, 2 og 3 mm/s.
- Vinkelposisjon: Vektorens vinkel er dens fase. Etter konvensjon ligger 0° til høyre (i 3-posisjonen), og vinklene øker mot klokken – 90° øverst, 180° til venstre og 270° nederst.
- Fasereferanse: Fasevinkelen måles alltid i forhold til et merke på rotoren som vises én gang per omdreining, og registreres av en turteller eller nøkkelfase. Uten denne referansepulsen har fasen – og dermed hele kurven – ingen betydning.
Leser vektordata
Hver vektor i diagrammet er en fullstendig beskrivelse av vibrasjonen under én bestemt tilstand:
- En vektor som peker i 45°-vinkel med en lengde på 5 mm/s betyr at det oppstår en vibrasjon med en amplitude på 5 mm/s 45° etter at referansemerket har passert sensoren.
- Flere vektorer kan vises i ett og samme diagram, slik at hele forløpet for en balanseringsjobb – før, under og etter korrigeringen – vises i ett enkelt diagram.
En vektor er en forkortelse for en sinuskurve: lengden er toppamplituden til 1× løpehastighet responsen, og vinkelen er tidspunktet for denne responsen i forhold til akselreferansen.
2. Bruk av polardiagrammer gjennom en balanseringsprosess
Diagrammet kommer virkelig til sin rett som en trinnvis oversikt over arbeidet.
Plotting av den innledende vibrasjonen
Den første vektoren representerer utgangspunktet ubalanse betingelse. Denne «O»-vektoren (for «Original») angir både størrelsen og vinkelplasseringen til den ubalansedrevne vibrasjonen – utgangspunktet som alt annet måles ut fra.
Inkludering av effekten av prøvevekt
Når en prøvevekt er montert og en prøvekjøring når dette utføres, tegnes en ny vektor «O+T» som representerer den samlede effekten av den opprinnelige ubalansen pluss prøvevekten. Ved å trekke den ene fra den andre (O+T − O), fremstår den isolerte effekten av prøvevekten «T» som en egen vektor. Denne effektvektoren for prøvevekten er i hovedsak en grafisk fremstilling av påvirkningskoeffisient for flyet.
Beregning av korreksjonsvekt
Den nødvendige korreksjonsvekt er den som gir en vibrasjonsvektor som er nøyaktig motsatt (en faseforskyvning på 180°) og like stor som den opprinnelige «O». Når denne motsatte vektoren legges til O, havner summen i eller nær opprinnelsespunktet – null vibrasjon. Polardiagrammet gjør denne utligningen visuelt tydelig på en måte som en tabell med tall aldri kan.
Bekreftelse
Etter at korreksjonsvekten er lagt inn, genererer en avsluttende verifiseringskjøring en ny vektor på det samme diagrammet. Hvis prosessen var vellykket, ligger denne restvektoren svært nær opprinnelsespunktet, noe som bekrefter lav gjenværende ubalanse.
3. Vektoraddisjon i polarkoordinater
En av de mest nyttige egenskapene ved polardiagrammet er at vektorer kan kombineres grafisk ved hjelp av «spiss-til-hale»-metoden:
- For å legge sammen to vektorer plasserer du enden av den andre vektoren på spissen av den første.
- Resultantvektoren strekker seg fra enden av den første vektoren til spissen av den andre.
- Dette gjør at en tekniker umiddelbart kan se hvordan ulike kilder til ubalansering påvirker hverandre – eller opphever hverandre.
Vektorsubtraksjon er ganske enkelt addisjon i omvendt rekkefølge: Vend vektoren som skal trekkes fra 180° og legg den til den andre. Dette er nøyaktig den operasjonen som ble brukt for å isolere effekten av prøvevekten, og den ligger til grunn for beregningene i balansering i ett plan. I tilfellet med to plan brukes den samme geometrien på hvert plan, mens krysseffektene håndteres av Kalkulator for påvirkningskoeffisient.
4. Hvorfor visualisering er viktig
Utover det matematiske har polardiagrammet sin berettigelse av flere praktiske grunner:
- Intuitiv fremstilling: Et sirkulært format passer naturlig til et rotasjonsfenomen, noe som gjør det enkelt å forstå vinkelforholdet mellom ubalansen og korreksjonen.
- Fullstendig informasjon: Amplitude og fase vises i ett kompakt diagram, uten behov for separate grafer.
- Visuell kvalitetskontroll: Feil i datainnsamlingen blir ofte umiddelbart synlige. Hvis en prøvevekt nesten ikke gir noen endring, overlapper de to vektorene hverandre – et tydelig tegn på at vekten var for liten eller at systemet ikke fungerer som det skal.
- Dokumentasjon: Et godt merket polardiagram er en utmerket fremstilling som viser hele forløpet fra den opprinnelige ubalansen til den korrigerte tilstanden for en diagnoserapport.
- Feilsøking: Når balansefunksjonen oppfører seg uregelmessig, kan kurven avsløre en ikke-lineær systemrespons, en myk fot, eller målefeil, før det går med mer tid.
5. Polardiagrammer på moderne balanseringsinstrumenter
Moderne bærbare balanseringsapparater og programvare tegner polardiagrammet i sanntid mens arbeidet pågår. Instrumentet:
- tegner hvert måleresultat automatisk som en vektor;
- utfører all vektormatematikken internt;
- viser den grafiske fremstillingen og de numeriske resultatene side om side;
- lar teknikeren zoome, panorere og legge inn merknader til dokumentasjonen.

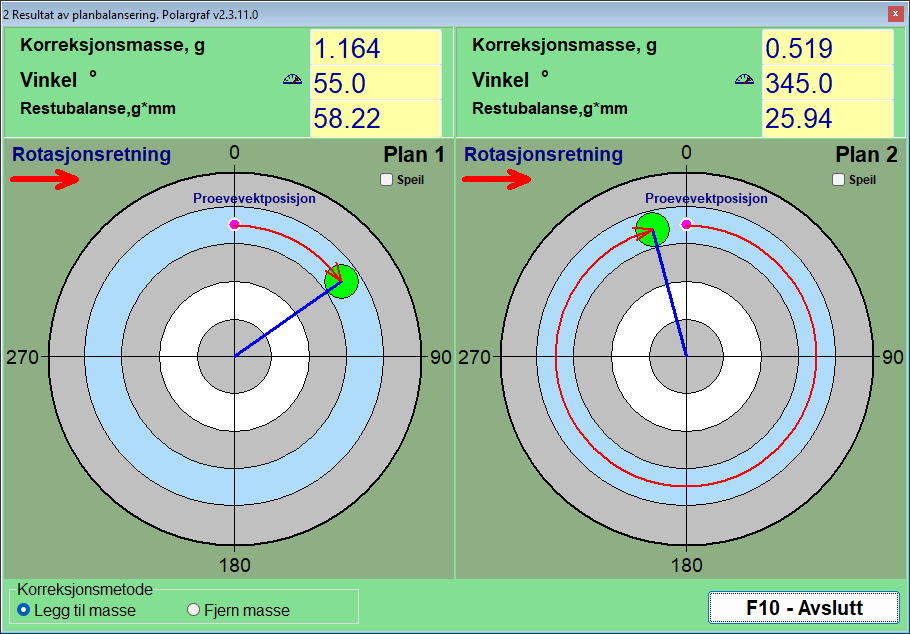

Et feltinstrument som Balanset-1A illustrerer arbeidsflyten godt: Når hver kjøring er fullført, vises O-, O+T- og trimvektorene på skjermen, påvirkningskoeffisienten beregnes automatisk, og korreksjonsmassen og -vinkelen vises klare til bruk – mens den dynamiske polvisningen gjør at operatøren med et øyeblikk kan se at hvert trinn trekker vektoren mot sentrum. Brukt på denne måten på en bærbar analysator... handlingen fungerer både som et arbeidsverktøy og en realitetssjekk.
Til tross for all denne automatiseringen er evnen til å lese og tolke et polardiagram fortsatt en avgjørende ferdighet. Det avslører den underliggende fysikken, gir ingeniøren mulighet til å kontrollere at instrumentets måleverdier stemmer, og gjør et «black box»-resultat om til noe et menneske kan stole på og forklare.
