Rotor Dengelemede Kutup Grafiklerini Anlama
A kutup grafiği (polar diyagram olarak da adlandırılır ve titreşim çalışmalarında başka yerlerde kullanılan Nyquist diyagramı ile yakından ilişkilidir) vektörler olarak titreşim verilerini görüntüleyen dairesel bir grafiktir. Her vektör aynı anda iki bilgi taşır: genlik (büyüklük) ve faz açısı seçilen ölçüm noktasındaki titreşimin (yönü). Merkezden radyal uzaklık genliği kodlar; çember etrafındaki açısal konum fazı kodlar.
Polar grafikler, alan dengeleme alanında önemli bir görselleştirme aracıdır; çünkü bir teknisyenin dengeleme çalışması boyunca titreşim vektörlerinin nasıl değiştiğini bir bakışta görmesini ve grafik yoluyla vektör toplama ve çıkarma işlemlerini gözle gerçekleştirmesini sağlar — aksi takdirde soyut kalacak olan rotor dengeleme matematiğini bir görüntüye dönüştürür.
1. Polar Grafik Nasıl Okunur
Diyagramın anatomisini anlamak, onu etkin biçimde kullanmanın ilk adımıdır.
Koordinat Sistemi
- Başlangıç noktası (merkez): sıfır titreşimi temsil eder. Bir vektörün ucu merkeze ne kadar yakınsa genlik o kadar düşüktür; dolayısıyla her dengeleme işinin amacı vektörü ortaya doğru çekmektir.
- Radyal mesafe: başlangıç noktasından bir vektörün uzunluğu onun genliğidir. Eş merkezli daireler genlik ölçeğini işaretler; örneğin 1, 2 ve 3 mm/s.
- Açısal konum: bir vektörün açısı onun fazıdır. Geleneksel olarak 0° sağda (saat 3 konumu) yer alır ve açılar saat yönünün tersine artar — üstte 90°, solda 180°, altta 270°.
- Faz referansı: faz açısı her zaman rotordaki devir başına bir işarete karşı ölçülür; bu işaret bir takometre veya anahtar fazör. Bu referans darbesi olmadan faz — ve dolayısıyla tüm grafik — anlamsızdır.
Vektör Verilerini Okuma
Diyagramdaki her vektör, bir koşuldaki titreşimin eksiksiz bir açıklamasıdır:
- 5 mm/s uzunluğunda 45°'ye işaret eden bir vektör, referans işareti sensörün önünden geçtikten 45° sonra meydana gelen 5 mm/s genlikli titreşim anlamına gelir.
- Birden fazla vektör aynı diyagramı paylaşabilir; böylece bir dengeleme işinin tüm geçmişi — düzeltme öncesi, sırasında ve sonrasında — tek bir grafik üzerinde görülebilir.
Bir vektör, sinüs dalgasının kısaltmasıdır: uzunluğu 1× koşu hızı tepkinin tepe genliğidir ve açısı, bu tepkinin mil referansına göre zamanlamasıdır.
2. Dengeleme Prosedüründe Polar Grafiklerin Kullanımı
Diyagram, işin adım adım kaydı olarak asıl değerini burada gösterir.
Başlangıç Titreşiminin Çizilmesi
İlk vektör başlangıç dengesizlik koşulunu temsil eder. Bu “O” vektörü (“Orijinal” anlamında), dengesizliğin neden olduğu titreşimin hem büyüklüğünü hem de açısal konumunu belirler — diğer her şeyin ölçüldüğü başlangıç noktasıdır.
Deneme Ağırlığı Etkisinin Eklenmesi
Ne zaman bir deneme ağırlığı takıldığında ve bir test çalışması gerçekleştirildiğinde, orijinal dengesizliğin ve deneme ağırlığının birleşik etkisini temsil eden ikinci bir “O+T” vektörü çizilir. Birini diğerinden çıkardığınızda (O+T − O), deneme ağırlığının yalnızca “T” izole etkisi kendi vektörü olarak ortaya çıkar. Bu deneme ağırlığı etki vektörü, özünde grafik biçimindeki etki katsayısı for the plane.
Düzeltme Ağırlığının Hesaplanması
The required düzeltme ağırlığı orijinal “O”'ya tam olarak zıt (180° faz kayması) ve eşit büyüklükte bir titreşim vektörü üretendir. Bu zıt vektör O'ya eklendiğinde, toplam sıfıra yakın ya da tam sıfırda konumlanır — sıfır titreşim. Polar grafik bu iptali, sayı tablosunun asla yapamayacağı biçimde görsel olarak açıkça ortaya koyar.
Doğrulama
Düzeltme ağırlığı takıldıktan sonra yapılan son doğrulama çalışması, aynı diyagram üzerinde yeni bir vektör oluşturur. İş başarıyla tamamlandıysa bu artık vektör orijine çok yakın konumlanır; düşük kalan dengesizlik.
3. Polar Grafikte Vektör Toplama
Polar grafiğin en kullanışlı özelliklerinden biri, vektörlerin “uçtan kuyruğa” yöntemiyle grafik olarak birleştirilebilmesidir:
- İki vektörü toplamak için ikinci vektörün kuyruğunu birincinin ucuna yerleştirin.
- Bileşke, birinci vektörün kuyruğundan ikincinin ucuna uzanır.
- Bu sayede bir teknisyen, ayrı dengesizlik kaynaklarının nasıl birleştiğini — ya da birbirini nasıl iptal ettiğini — anında görselleştirebilir.
Vektör çıkarma, toplama işleminin tam tersidir: çıkarılan vektörü 180° döndürüp diğerine ekleyin. Bu işlem, deneme ağırlığı etkisini izole etmek için kullanılan yöntemdir ve şunun aritmetiğini temel alır: tek düzlem dengeleme. İki düzlemli durumda aynı geometri her düzleme uygulanır; çapraz etkiler ise şununla işlenir: Etki Katsayısı Hesaplayıcısı.
4. Görselleştirmenin Önemi
Matematiğin ötesinde, polar grafik çeşitli pratik nedenlerle vazgeçilmez bir araçtır:
- Sezgisel temsil: dairesel format doğal olarak dönel bir olguya uygundur; dengesizlik ile düzeltme arasındaki açısal ilişkiyi kavramayı kolaylaştırır.
- Eksiksiz bilgi: genlik ve faz, ayrı grafiklere gerek kalmaksızın tek kompakt bir diyagramda bir arada yer alır.
- Görsel kalite kontrolü: veri toplama hataları çoğunlukla hemen göze çarpar. Bir deneme ağırlığı neredeyse hiç değişime yol açmıyorsa iki vektör üst üste çakışır — bu, ağırlığın çok küçük olduğunun veya sistemde bir sorun bulunduğunun açık bir göstergesidir.
- Belgeleme: iyi etiketlenmiş bir polar grafik, ilk dengesizlikten düzeltilmiş duruma kadar tüm süreci gösteren mükemmel bir kayıt niteliği taşır; tanı raporu.
- Sorun giderme: dengeleme işlemi aksadığında grafik, doğrusal olmayan sistem tepkisini, yumuşak ayakveya ölçüm hatasını daha fazla zaman kaybedilmeden ortaya koyabilir.
5. Modern Dengeleme Cihazlarında Polar Grafikler

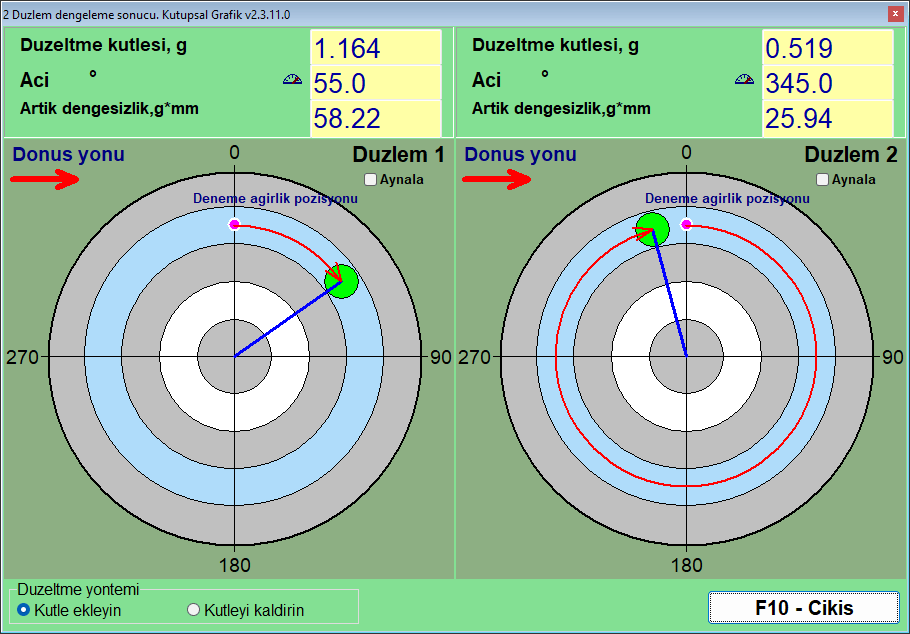

Günümüzün taşınabilir balans cihazları ve yazılımları, iş ilerledikçe polar grafiği gerçek zamanlı olarak çizer. Cihaz:
- her ölçümü otomatik olarak vektör olarak çizer;
- tüm vektör hesaplamalarını dahili olarak gerçekleştirir;
- grafiksel görünümü ve sayısal sonuçları yan yana sunar;
- teknisyenin belgeleme amacıyla yakınlaştırmasına, kaydırmasına ve not eklemesine olanak tanır.
Sahada kullanılan bir cihaz, örneğin Denge-1a iş akışını açıkça ortaya koyar: her ölçüm tamamlandığında O, O+T ve trim vektörlerini ekranda gösterir, etki katsayısını otomatik olarak hesaplar ve uygulamaya hazır düzeltme kütlesi ile açısını sunar — canlı polar ekran ise operatörün her adımda vektörün merkeze doğru yaklaştığını bir bakışta doğrulamasını sağlar. Bu şekilde kullanıldığında portati̇f anali̇zörgrafik hem bir çalışma aracı hem de bir doğrulama yöntemidir.
Tüm bu otomasyona karşın, polar grafik okuma ve yorumlama becerisi temel bir yetkinlik olmaya devam etmektedir. Bu beceri, altta yatan fiziği ortaya koyar; bir mühendise cihazın’ın sonuçlarını doğrulama imkânı tanır ve kara kutu niteliğindeki bir sonucu insanın güvenip açıklayabileceği bir şeye dönüştürür.
