Pochopenie polárnych grafov pri vyvažovaní rotora
A polárny graf (tiež nazývaný polárny diagram a úzko súvisiaci s Nyquistov diagram (používaný aj v iných oblastiach vibračnej techniky) je kruhový graf, ktorý zobrazuje vibrácie údaje vo forme vektorov. Každý vektor obsahuje naraz dve informácie: amplitúda (veľkosť) a fázový uhol (smer) vibrácie vo zvolenom meracom bode. Rádiusová vzdialenosť od stredu vyjadruje amplitúdu; uhlová poloha na kružnici vyjadruje fázu.
Polárne grafy sú dôležitým nástrojom na vizualizáciu v vyvažovanie na mieste pretože umožňujú technikovi na prvý pohľad zistiť, ako sa vektorov vibrácií menia počas vyvažovacieho cyklu, a zobraziť to graficky sčítanie vektorov a odčítanie od oka — premena inak abstraktnej matematiky vyvažovanie rotora do obrázka.
1. Ako čítať polárny graf
Porozumenie štruktúre diagramu je prvým krokom k jeho efektívnemu využívaniu.
Súradnicový systém
- Pôvod (stredový bod): znamená nulovú vibráciu. Čím bližšie sa špička vektora nachádza k stredu, tým je amplitúda nižšia – cieľom každého vyvažovania je teda posunúť vektor smerom k stredu.
- Polomerová vzdialenosť: Dĺžka vektora od počiatku predstavuje jeho amplitúdu. Amplitúdovú stupnicu vyznačujú sústredné kružnice, napríklad 1, 2 a 3 mm/s.
- Uhlová poloha: Uhol vektora predstavuje jeho fázu. Podľa zaužívanej konvencie sa 0° nachádza vpravo (v polohe 3 hodiny) a uhly sa zvyšujú proti smeru hodinových ručičiek – 90° hore, 180° vľavo, 270° dole.
- Referenčná fáza: fázový uhol sa vždy meria voči značke na rotore, ktorá sa objavuje raz za otáčku, a je snímaný tachometer alebo kľúčový fázor. Bez tohto referenčného impulzu nemá fáza – a tým pádom ani celý graf – žiadny zmysel.
Čítanie vektorových dát
Každý vektor na diagramu predstavuje úplný popis vibrácií za jedného stavu:
- Vektor smerujúci pod uhlom 45° s dĺžkou 5 mm/s znamená vibráciu s amplitúdou 5 mm/s, ktorá nastáva 45° po tom, čo referenčná značka prejde senzorom.
- Jeden diagram môže obsahovať viacero vektorov, takže celá história vyvažovacej úlohy – pred, počas aj po korekcii – je viditeľná na jednom grafe.
Vektor je skratka pre sinusoidu: jeho dĺžka zodpovedá špičkovej amplitúde 1× rýchlosť behu odozva a jej uhol predstavuje časový posun tejto odozvy vo vzťahu k referenčnej osi.
2. Využitie polárnych grafov prostredníctvom postupu vyrovnávania
Tento diagram sa osvedčuje ako podrobný záznam priebehu práce.
Zaznamenanie počiatočných vibrácií
Prvý vektor predstavuje počiatočnú nevyváženosť podmienka. Tento vektor „O“ (od slova „Original“) určuje nielen veľkosť, ale aj uhlovú polohu vibrácií spôsobených nevyváženosťou – ide o východiskový bod, od ktorého sa meria všetko ostatné.
Zohľadnenie vplyvu skúšobnej hmotnosti
Keď skúšobná hmotnosť je namontovaný a skúšobná jazda po vykonaní tohto kroku sa vynesie druhý vektor „O+T“, ktorý predstavuje kombinovaný vplyv pôvodnej nevyváženosti a skúšobnej záťaže. Odčítaním jedného od druhého (O+T − O) sa izolovaný vplyv skúšobnej záťaže „T“ zobrazí ako samostatný vektor. Tento vektor vplyvu skúšobnej záťaže je v podstate grafickým znázornením koeficient vplyvu for the plane.
Výpočet korekčnej váhy
The required korekčná hmotnosť je ten, ktorý vytvára vibračný vektor presne opačný (s fázovým posunom o 180°) a rovnako veľký ako pôvodné „O“. Keď sa tento protichodný vektor sčítava s O, súčet sa nachádza v bode pôvodu alebo v jeho blízkosti – nulová vibrácia. Polárny graf znázorňuje toto vzájomné rušenie vizuálne oveľa zreteľnejšie, ako to dokáže tabuľka čísel.
Overenie
Po nainštalovaní korekčnej váhy sa pri záverečnom overovacom behu vytvorí nový vektor na tom istom grafe. Ak bola úloha úspešná, tento reziduálny vektor sa nachádza veľmi blízko počiatku, čo potvrdzuje nízku zostatková nevyváženosť.
3. Sčítanie vektorov v polárnom súradnicovom systéme
Jednou z najužitočnejších vlastností polárneho grafu je, že vektory možno graficky kombinovať pomocou metódy „tip-to-tail“:
- Ak chcete sčítať dva vektory, umiestnite koniec druhého vektora na špičku prvého.
- Výsledná vektorová veličina smeruje od konca prvého vektora k vrcholu druhého.
- Vďaka tomu si technik môže okamžite predstaviť, ako sa jednotlivé zdroje nevyváženosti navzájom kombinujú – alebo rušia.
Odčítanie vektorov je v podstate inverzný proces sčítania: odčítaný vektor otočíme o 180° a pripočítame k druhému. Práve táto operácia sa používa na izolovanie vplyvu skúšobnej váhy a tvorí základ výpočtov vyvažovanie v jednej rovine. V prípade dvoch rovín sa na každú rovinu uplatňuje rovnaká geometria, pričom vzájomné vplyvy rieši Kalkulačka koeficientu vplyvu.
4. Prečo je vizualizácia dôležitá
Okrem matematických dôvodov si polárny graf zaslúži svoje miesto aj z viacerých praktických dôvodov:
- Intuitívne znázornenie: Kruhový formát prirodzene zodpovedá rotačnému javu, vďaka čomu je uhlový vzťah medzi nevyváženosťou a korekciou ľahko pochopiteľný.
- Úplné informácie: Amplitúda a fáza sú zobrazené v jednom prehľadnom grafe, bez potreby samostatných grafov.
- Vizuálna kontrola kvality: Chyby pri zbere údajov sa často prejavia hneď. Ak skúšobná váha nespôsobí takmer žiadnu zmenu, oba vektory sa prekrývajú – čo je jasným znakom, že váha bola príliš malá alebo že systém nefunguje správne.
- Dokumentácia: Dobre popísaný polárny graf je vynikajúci záznam, ktorý znázorňuje celý priebeh od počiatočnej nerovnováhy až po vyrovnaný stav pre diagnostická správa.
- Riešenie problémov: ak sa vyvažovanie nezachová správne, graf môže odhaliť nelineárnu odozvu systému, a mäkká noha, alebo chybu merania, skôr než sa premrhá ďalší čas.
5. Polárne grafy na moderných vyvažovacích prístrojoch
Moderné prenosné vyvažovačky a príslušný softvér zobrazujú polárny graf v reálnom čase počas priebehu úlohy. Prístroj:
- každé meranie automaticky znázorní ako vektor;
- všetky vektorové výpočty vykonáva interne;
- zobrazuje grafický priebeh a numerické výsledky vedľa seba;
- umožňuje technikovi priblížiť obraz, posúvať ho a vkladať poznámky na účely dokumentácie.

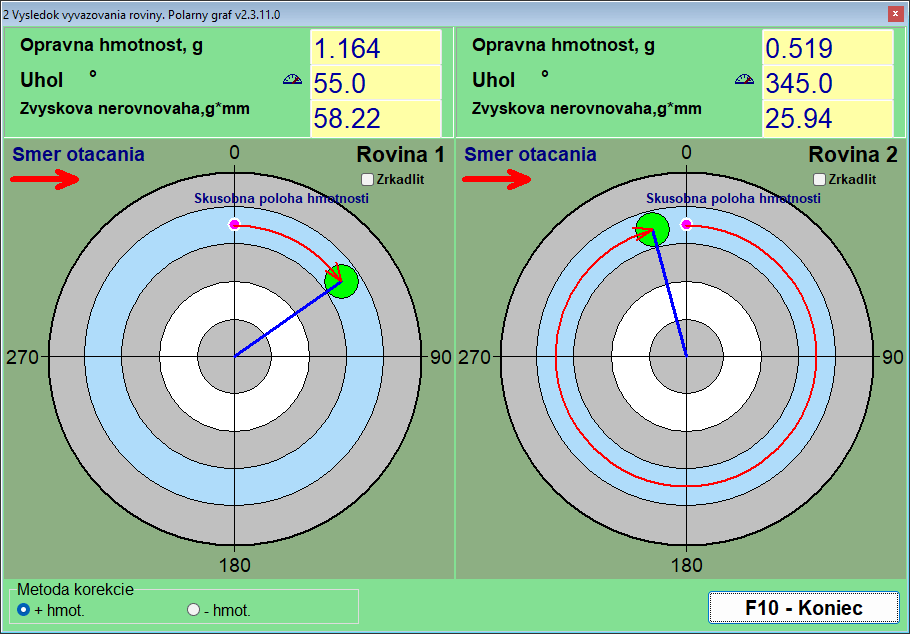

Prenosný prístroj, ako je napríklad Balanset-1A dobro ilustruje priebeh práce: po dokončení každého cyklu sa na obrazovke zobrazia vektory O, O+T a trim, automaticky sa vypočíta koeficient vplyvu a zobrazia sa korekčná hmotnosť a uhol pripravené na použitie – pričom vďaka zobrazeniu polárnej súradnice v reálnom čase môže obsluha na prvý pohľad overiť, či každý krok posúva vektor smerom k stredu. Pri takomto použití na prenosný analyzátor... dej je zároveň pracovným nástrojom aj kontrolou správnosti.
Napriek tejto automatizácii zostáva schopnosť čítať a interpretovať polárny graf naďalej nevyhnutnou zručnosťou. Odhaľuje základné fyzikálne súvislosti, umožňuje inžinierovi overiť správnosť údajov z prístroja a premení výsledok z „čiernej skrinky“ na niečo, čomu človek môže dôverovať a čo dokáže vysvetliť.
