Polāro grafiku izpratne rotora balansēšanā
A polārais grafiks (saukts arī par polāro diagrammu un cieši saistīts ar Nyquista diagramma ko izmanto citur vibrācijas darbā) ir apļveida grafiks, kas attēlo vibrācija datus kā vektorus. Katrs vektors vienlaikus nes divas informācijas daļas: amplitūda (lielumu) un fāzes leņķis (virzienu) vibrācijai izvēlētajā mērpunktā. Radiālais attālums no centra kodē amplitūdu; leņķiskā pozīcija ap apli kodē fāzi.
Polārie grafiki ir būtisks vizualizācijas rīks lauka balansēšana jo tie ļauj tehniķim uzreiz redzēt, kā vibrācijas vektori mainās balansēšanas gājienā, un veikt grafisku vektoru saskaitīšana un atņemšanu ar aci — pārvēršot citādi abstrakto matemātiku rotora balansēšana attēlā.
1. Kā lasīt polāro grafiku
Diagrammas anatomijas izpratne ir pirmais solis tās efektīvā izmantošanā.
Koordinātu sistēma
- Izcelsmes punkts (centrālais punkts): apzīmē nulles vibrāciju. Jo tuvāk vektora gals atrodas centram, jo zemāka ir amplitūda — tāpēc katra balansēšanas darba mērķis ir virzīt vektoru uz vidu.
- Radiālais attālums: vektora garums no izcelsmes punkta ir tā amplitūda. Koncentriskie apļi atzīmē amplitūdas skalu, piemēram, 1, 2 un 3 mm/s.
- Leņķiskā pozīcija: vektora leņķis ir tā fāze. Pēc vienošanās 0° atrodas labajā pusē (pulksteņa 3 pozīcija), un leņķi palielinās pretēji pulksteņrādītāju kustības virzienam — 90° augšā, 180° kreisajā pusē, 270° apakšā.
- Fāzes atsauce: fāzes leņķis vienmēr tiek mērīts attiecībā pret atzīmi uz rotora, kas atbilst vienai apgriezienai un kuru uztver tahometrs vai atslēgas fāzētājs. Bez šī atsauces impulsa fāzei — un tādējādi visam diagrammai — nav nozīmes.
Vektoru datu lasīšana
Katrs vektors diagrammā ir pilnīgs vibrācijas raksturojums vienā darba stāvoklī:
- Vektors, kas norāda 45° virzienā un kura garums ir 5 mm/s, nozīmē vibrāciju ar 5 mm/s amplitūdu, kas rodas 45° pēc tam, kad atsauces atzīme paiet garām devējam.
- Vienā diagrammā var attēlot vairākus vektorus, tādēļ visa balansēšanas darba vēsture — pirms, korekcijas laikā un pēc tās — ir redzama vienā grafikā.
Vektors ir sinusoīdas saīsinājums: tā garums ir 1× skriešanas ātrums reaģēšanas maksimālā amplitūda, bet tā leņķis — šīs reaģēšanas laiks attiecībā pret vārpstas atsauces atzīmi.
2. Polāro grafiku izmantošana balansēšanas procedūrā
Diagramma vislabāk atklāj savu vērtību kā darba soli pa solim apraksts.
Sākotnējās vibrācijas attēlošana
Pirmais vektors attēlo sākotnējo nelīdzsvarotība stāvokli. Šis “O” vektors (no “Original” — sākotnējais) nosaka gan nelīdzsvarotības izraisītās vibrācijas lielumu, gan leņķisko atrašanās vietu — sākuma punktu, no kura mēra visu pārējo.
Izmēģinājuma svara efekta pievienošana
Kad a izmēģinājuma svars ir uzstādīts un testa brauciens tiek veikts, tiek uzzīmēts otrs vektors “O+T”, kas attēlo sākotnējās nelīdzsvarotības un izmēģinājuma svara kombinēto iedarbību. Atņemot vienu no otra (O+T − O), iegūst izmēģinājuma svara izolēto iedarbību “T” kā atsevišķu vektoru. Šis izmēģinājuma svara efekta vektors būtībā ir grafiska forma ietekmes koeficients for the plane.
Korekcijas svara aprēķins
The required korekcijas svars ir tāds, kas rada vibrācijas vektoru, kas ir tieši pretējs (180° fāzes nobīde) un vienāds pēc lieluma sākotnējam “O” vektoram. Kad šis pretējais vektors tiek pievienots O, summa nonāk nulles punktā vai tā tuvumā — vibrācija ir nulle. Polārā diagramma padara šo kompensāciju vizuāli uzskatāmu tādā mērā, kādā skaitļu tabula nekad nevar.
Verifikācija
Pēc korekcijas svara uzstādīšanas noslēdzošais pārbaudes gājiens rada jaunu vektoru tajā pašā diagrammā. Ja darbs izdevies, šis atlikuma vektors atrodas ļoti tuvu nulles punktam, apstiprinot zemu atlikušais disbalanss.
3. Vektoru saskaitīšana polārajā diagrammā
Viena no polārās diagrammas noderīgākajām funkcijām ir tā, ka vektorus var grafiski apvienot, izmantojot metodi “gals pie astes”:
- Lai saskaitītu divus vektorus, novietojiet otrā vektora sākumu pie pirmā vektora gala.
- Rezultējošais vektors stiepjas no pirmā vektora sākuma līdz otrā vektora galam.
- Tas ļauj tehnķim uzreiz vizualizēt, kā atsevišķi nelīdzsvarotības avoti kombinējas vai atceļ viens otru.
Vektoru atņemšana ir vienkārši saskaitīšana pretējā virzienā: atņemamais vektors tiek apgriezts par 180° un pievienots otram. Tieši šī operācija tiek izmantota, lai izolētu izmēģinājuma svara efektu, un tā ir pamats vienas plaknes balansēšana. Divu plakņu gadījumā tā pati ģeometrija tiek pielietota katrai plaknei, savukārt savstarpējās ietekmes tiek apstrādātas ar Ietekmes koeficienta kalkulators.
4. Kāpēc vizualizācija ir svarīga
Papildus matemātikai polārā diagramma nopelna savu vietu vairāku praktisku iemeslu dēļ:
- Intuitīvs attēlojums: apļveida formāts dabiski piemērots rotācijas parādībai, padarot leņķisko attiecību starp nelīdzsvarotību un korekciju viegli uztveramu.
- Pilnīga informācija: amplitūda un fāze atrodas vienā kompaktā diagrammā, bez nepieciešamības pēc atsevišķām shēmām.
- Vizuālā kvalitātes pārbaude: datu vākšanas kļūdas bieži vien uzreiz izceļas. Ja izmēģinājuma svars gandrīz neko nemaina, abi vektori pārklājas — skaidra zīme, ka svars bija pārāk mazs vai sistēma uzvedas neparasti.
- Dokumentācija: labi marķēta polārā diagramma ir izcils dokumentācijas ieraksts, parādot visu gaitu no sākotnējās nelīdzsvarotības līdz koriģētajam stāvoklim diagnostikas ziņojums.
- Problēmu novēršana: kad balansēšana nedarbojas pareizi, diagramma var atklāt nelineāru sistēmas reakciju, mīksta pēda, vai mērījumu kļūdu, pirms tiek izniekots vēl vairāk laika.
5. Polārās diagrammas mūsdienu balansēšanas instrumentos
Mūsdienu portatīvie balansētāji un programmatūra zīmē polāro diagrammu reālajā laikā, darba gaitā. Instruments:
- automātiski attēlo katru mērījumu kā vektoru;
- veic visus vektoru aprēķinus iekšēji;
- parāda grafisko diagrammu un skaitliskos rezultātus blakus;
- ļauj tehnķim tuvināt, panoramēt un anotēt dokumentācijas vajadzībām.

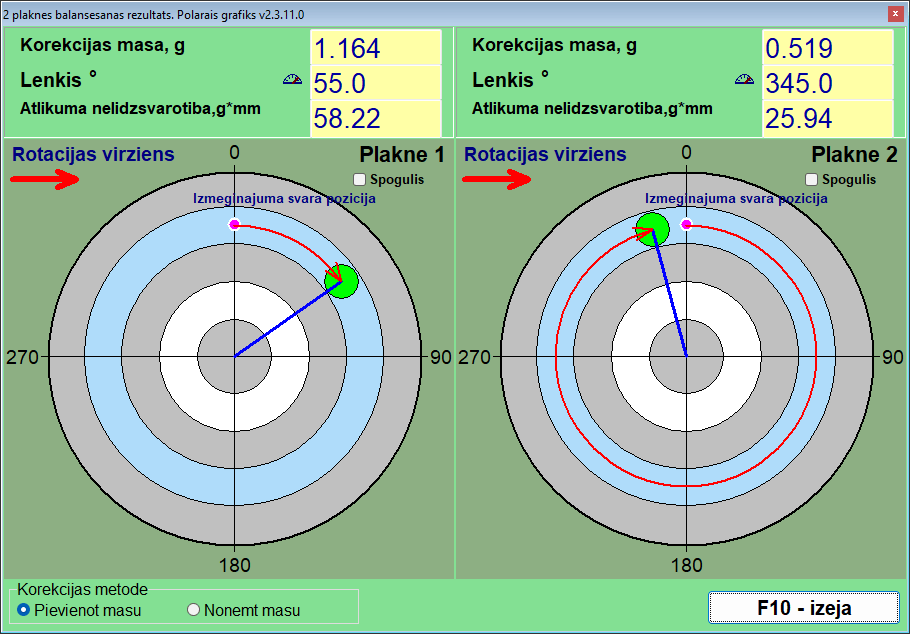

Lauka instruments, piemēram, Balanset-1A labi ilustrē darbplūsmu: pabeidzot katru gājienu, tas ekrānā novieto O, O+T un korekcijas vektorus, automātiski aprēķina ietekmes koeficientu un parāda korekcijas masu un leņķi, gatavus pielietošanai — kamēr tiešsaistes polārais attēlojums ļauj operatoram ar vienu skatienu pārliecināties, ka katrs solis velk vektoru uz centru. Izmantojot šādā veidā portatīvais analizators, diagramma kalpo gan kā darba rīks, gan kā pārbaudes līdzeklis.
Neraugoties uz visu šo automatizāciju, spēja lasīt un interpretēt polāro diagrammu joprojām ir būtiska prasme. Tā atklāj fizikālos procesus, ļauj inženierim veikt iekārtas skaitļu saprātīgu pārbaudi un pārvērš melnās kastes rezultātu par kaut ko tādu, ko cilvēks var uzticēties un izskaidrot.
