Polardiagramme beim Rotorauswuchten verstehen
A Polardiagramm (auch als Polardiagramm bezeichnet und eng verwandt mit dem Nyquist-Diagramm (das auch in anderen Bereichen der Schwingungsanalyse verwendet wird) ist ein kreisförmiges Diagramm, das Vibration Daten als Vektoren. Jeder Vektor enthält zwei Informationen gleichzeitig: die Amplitude (Größe) und die Phasenwinkel (Richtung) der Schwingung an einem ausgewählten Messpunkt. Der radiale Abstand vom Mittelpunkt gibt die Amplitude an; die Winkelposition auf dem Kreis gibt die Phase an.
Polardiagramme sind ein unverzichtbares Visualisierungswerkzeug in Feldauswuchten da sie es einem Techniker ermöglichen, auf einen Blick zu erkennen, wie sich die Schwingungsvektoren während des Auswuchtvorgangs verschieben, und dies grafisch darzustellen Vektoraddition und visuelle Subtraktion – und macht die ansonsten abstrakte Mathematik von Rotorauswuchtung zu einem Bild zusammen.
1. Wie man ein Polardiagramm liest
Das Verständnis der Struktur des Diagramms ist der erste Schritt zu dessen effektiver Nutzung.
Das Koordinatensystem
- Ursprung (Mittelpunkt): bedeutet keine Schwingung. Je näher eine Vektorspitze am Mittelpunkt liegt, desto geringer ist die Amplitude – daher besteht das Ziel jeder Auswuchtung darin, den Vektor in Richtung Mitte zu verschieben.
- Radialer Abstand: Die Länge eines Vektors vom Ursprung aus ist seine Amplitude. Konzentrische Kreise markieren die Amplitudenskala, zum Beispiel 1, 2 und 3 mm/s.
- Winkelposition: Der Winkel eines Vektors ist seine Phase. Gemäß der Konvention liegt 0° rechts (in der 3-Uhr-Position), und die Winkel nehmen gegen den Uhrzeigersinn zu – 90° oben, 180° links, 270° unten.
- Phasenbezug: Der Phasenwinkel wird stets anhand einer Markierung am Rotor gemessen, die einmal pro Umdrehung auftritt und von einem Drehzahlmesser oder SchlüsselphasengeberOhne diesen Referenzimpuls hat die Phase – und damit das gesamte Diagramm – keine Bedeutung.
Lesen von Vektordaten
Jeder Vektor in der Abbildung stellt eine vollständige Beschreibung der Schwingung unter einer bestimmten Bedingung dar:
- Ein Vektor, der in einem Winkel von 45° zeigt und eine Länge von 5 mm/s hat, bedeutet eine Schwingung mit einer Amplitude von 5 mm/s, die 45° nach dem Vorbeilaufen der Referenzmarke am Sensor auftritt.
- Mehrere Vektoren können in einem Diagramm dargestellt werden, sodass der gesamte Verlauf eines Auswuchtvorgangs – vor, während und nach der Korrektur – auf einem einzigen Diagramm sichtbar ist.
Ein Vektor ist eine Kurzform für eine Sinuskurve: Seine Länge entspricht der Spitzenamplitude der 1× Drehzahl Reaktion, und ihr Winkel entspricht der zeitlichen Lage dieser Reaktion im Verhältnis zur Wellenreferenz.
2. Einsatz von Polardiagrammen im Auswuchtverfahren
Das Diagramm erweist sich als wertvolle Schritt-für-Schritt-Dokumentation der Arbeit.
Darstellung der Anfangsschwingung
Der erste Vektor stellt den anfänglichen Unwucht Bedingung. Dieser „O“-Vektor (für „Original“) legt sowohl die Amplitude als auch die Winkelposition der durch die Unwucht verursachten Schwingung fest – den Ausgangspunkt, von dem aus alle weiteren Messungen erfolgen.
Hinzufügen des Probegewicht-Effekts
Wenn ein Probegewicht eingebaut ist und ein Probelauf wird durchgeführt, wird ein zweiter Vektor „O+T“ dargestellt, der die kombinierte Wirkung der ursprünglichen Unwucht und des Probegewichts wiedergibt. Durch Subtraktion des einen vom anderen (O+T − O) wird die isolierte Wirkung des Probegewichts „T“ als eigener Vektor sichtbar. Dieser Vektor der Probegewichtswirkung ist im Wesentlichen eine grafische Darstellung der Einflusskoeffizient for the plane.
Berechnung des Korrekturgewichts
The required Korrekturgewicht ist derjenige, der einen Schwingungsvektor erzeugt, der genau entgegengesetzt (eine Phasenverschiebung um 180°) und in seiner Größe dem ursprünglichen „O“ entspricht. Wenn dieser entgegengesetzte Vektor zu O addiert wird, liegt die Summe am oder nahe dem Ursprung – also bei null Schwingung. Die Polardiagrammdarstellung macht diese Aufhebung visuell deutlich, wie es eine Zahlentabelle niemals könnte.
Überprüfung
Nachdem das Korrekturgewicht installiert wurde, erzeugt ein abschließender Überprüfungslauf einen neuen Vektor auf demselben Diagramm. War der Vorgang erfolgreich, liegt dieser Restvektor sehr nahe am Ursprung, was eine geringe Restunwucht.
3. Vektoraddition im Polardiagramm
Eine der nützlichsten Eigenschaften des Polardiagramms ist, dass Vektoren grafisch mithilfe der Spitze-zu-Ende-Methode kombiniert werden können:
- Um zwei Vektoren zu addieren, setze den Anfangspunkt des zweiten Vektors an die Spitze des ersten.
- Die Resultierende verläuft vom Anfangspunkt des ersten Vektors zur Spitze des zweiten.
- Dadurch kann ein Techniker sofort erkennen, wie sich einzelne Unwuchtquellen addieren – oder gegenseitig aufheben.
Die Vektorsubtraktion ist einfach eine umgekehrte Addition: Man dreht den subtrahierten Vektor um 180° und addiert ihn zum anderen. Genau diese Operation wird verwendet, um den Probegewicht-Effekt zu isolieren, und sie bildet die Grundlage für die Berechnung von Ein-Ebenen-Auswuchten. Im Fall von zwei Ebenen wird für jede Ebene dieselbe Geometrie verwendet, wobei die Wechselwirkungen durch die Einflusskoeffizientenrechner.
4. Warum die Visualisierung wichtig ist
Abgesehen von der Mathematik hat das Polardiagramm aus mehreren praktischen Gründen seine Berechtigung:
- Intuitive Darstellung: Ein kreisförmiges Format eignet sich von Natur aus für ein rotatorisches Phänomen, wodurch die Winkelbeziehung zwischen Unwucht und Ausgleich leicht zu verstehen ist.
- Vollständige Informationen: Amplitude und Phase sind in einem kompakten Diagramm dargestellt, sodass keine separaten Diagramme erforderlich sind.
- Sichtprüfung: Fehler bei der Datenerfassung fallen oft sofort ins Auge. Wenn ein Probegewicht fast keine Veränderung bewirkt, überlappen sich die beiden Vektoren – ein deutliches Zeichen dafür, dass das Gewicht zu gering war oder das System nicht ordnungsgemäß funktioniert.
- Dokumentation: Ein gut beschriftetes Polardiagramm ist eine hervorragende Darstellung, die den gesamten Verlauf von der anfänglichen Unwucht bis zum korrigierten Zustand für ein Diagnosebericht.
- Fehlerbehebung: Wenn der Auswuchtvorgang nicht wie erwartet verläuft, kann die Darstellung eine nichtlineare Systemantwort aufzeigen, eine weicher Fußoder Messfehler, bevor noch mehr Zeit verschwendet wird.
5. Polardiagramme bei modernen Auswuchtgeräten
Moderne tragbare Auswuchtgeräte und die dazugehörige Software zeichnen das Polardiagramm in Echtzeit während des Auswuchtvorgangs auf. Das Gerät:
- zeichnet jede Messung automatisch als Vektor auf;
- führt die gesamte Vektorrechnung intern durch;
- zeigt die grafische Darstellung und die numerischen Ergebnisse nebeneinander;
- ermöglicht es dem Techniker, zu zoomen, zu schwenken und Anmerkungen für die Dokumentation hinzuzufügen.

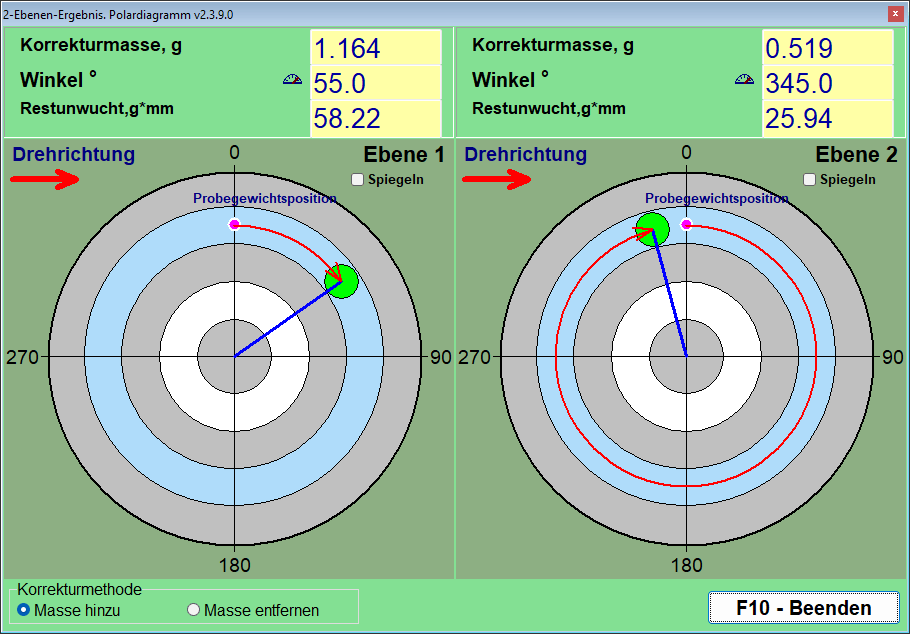

Ein Feldmessgerät wie das Balanset-1A veranschaulicht den Arbeitsablauf gut: Nach Abschluss jedes Durchlaufs werden die O-, O+T- und Trimmvektoren auf dem Bildschirm angezeigt, der Einflusskoeffizient automatisch berechnet und die Korrekturmasse sowie der Korrekturwinkel zur Anwendung bereitgestellt – während die Live-Polar-Anzeige es dem Bediener ermöglicht, auf einen Blick zu überprüfen, ob jeder Schritt den Vektor in Richtung Zentrum zieht. Auf diese Weise eingesetzt auf einem tragbares Analysegerät… dient das Polardiagramm sowohl als Arbeitsinstrument als auch als Plausibilitätsprüfung.
Trotz all dieser Automatisierung bleibt die Fähigkeit, ein Polardiagramm zu lesen und zu interpretieren, eine unverzichtbare Kompetenz. Es verdeutlicht die zugrunde liegenden physikalischen Zusammenhänge, ermöglicht es einem Ingenieur, die Messwerte des Geräts auf ihre Plausibilität zu überprüfen, und macht aus einem undurchsichtigen Ergebnis etwas, dem ein Mensch vertrauen und das er erklären kann.
